  1. Aha czyli kolejny sprzedawca oferujący tanie podróbki.
  2. Ścięte górne rogi układu coś mi mówi że to malowanka. W elektroniku u mnie nie mają już tych układów, ciekaw jestem co oferuje ten sprzedawca niby jeden komentarz że OK https://allegro.pl/oferta/stabilizator-regulowany-lm338t-1-2-32v-5a-to220-6770938779 Po zdjęciach które faktycznie wrzucają sprzedawcy ten wygląda identycznie jak mój tak samo ma umieszczone oznaczenia ta sama ich wysokość na układzie, tylko ta cena no ale chytry dwa razy traci. https://allegro.pl/oferta/stabilizator-regulowany-lm-338-t-1-25-32v-5a-8236977480
  3. Jeśli chodzi o V-mixer to trzeba było pisać że potrzebujesz prosty schemat, no nic wrzucę dla potomnych (testowany działa idealnie). Układ do wyboru : PIC12C508, PIC12C509 w załączniku firmware. soft.zip
  4. LM338 koniecznie na chłodzeniu musi być a jeśli masz układ który wygląda tak jak na zdjęciu to kupiłeś 100% podrobiony układ ostatnio wywaliłem do elektrośmieci 10 nowych sztuk. Oryginał który mi działa wygląda jak na zdjęciu poniżej.
  5. Ja widzę coś jeszcze takiego. Elementy: stabilizator 5v + Attiny 13 + RGB dioda + 2 rezystory. Zasada działania. Dzielnik na rezystorach i ustawienie wartości od 0 do 30% akumulatora kolor diody czerwony , od 30 do 60% akumulatora kolor niebieski, od 60% do 100 kolor zielony. 1 wejście i 3 wyjścia pinów starczy
  6. https://github.com/grmis-fr/NeoPixelAfterBurner Proszę bardzo gotowe rozwiązanie na arduino z diodami ws2812
  7. Odgrzałeś niezłego kotleta, kolega do tej pory pewnie już sobie poradził.

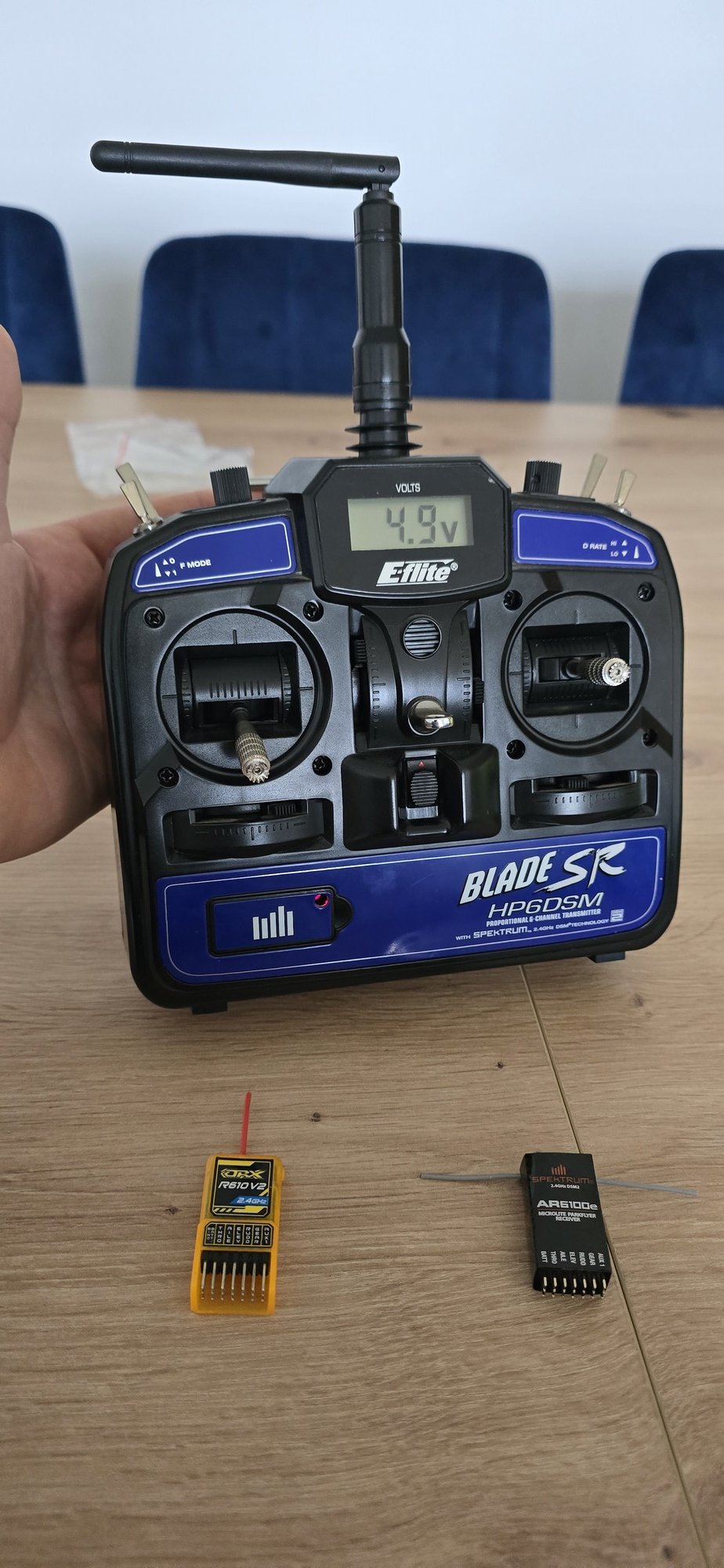

  8. Odbiornik można podłączyć do arduino i zczytać impulsy na niby uszkodzonym kanale. Jak będą lecieć to uszkodzenia szukać w aparaturze, w przeciwnym razie padnięty odbiornik.
  9. Jeśli się podoba i ktoś chciałby sobie wykonać proszę bardzo zamieszczam potrzebne materiały. Układ projektowałem na 8.4V może pracować na 4.2 w tym wypadku nie montować stabilizatora 78L05 a połączyć jego wejście zasilania z wyjściem. Kod programu do Attiny13 z wyjaśnieniem: const int buttonPin = 3; // numer pinu przycisku const int outPin = 0; // numer pinu wyjścia int buttonState = HIGH; // stan przycisku void setup() { pinMode(outPin, OUTPUT); // ustawienie wyjścia pinMode(buttonPin, INPUT); // ustawienie wejścia } void loop() { buttonState = digitalRead(buttonPin); // czytanie stanu przycisku if (buttonState == LOW) { // sprawdź czy wciśnięty (zwarty do masy) digitalWrite(outPin, HIGH); // włącz wyjście (grzanie) delay(15000); // czekaj 15 sekund (1000ms = 1s) } else { // potem digitalWrite(outPin, LOW); // wyłącz wyjście(grzanie) } } PCB.pdf Ok dodam jeszcze taką ciekawostkę. 1. Budując wersję na 8.4V nie montować rezystora R2-10K oraz przycisku. 2. Procesor ATtiny13 zmieniamy na ATtiny 85 2. Bierzemy przewód serwa i izolujemy przewód czerwony. 3. Przewód pomarańczowy podłączamy do pinu 2 procesora w miejscu przycisku 4. Przewód masy (czarny) podłączamy do - minusa zasilania. 5. Wgrywamy taki kod w procesor. int duration; void setup(){ pinMode(3, INPUT); pinMode(0, OUTPUT); } void loop(){ duration = pulseIn(3, HIGH); digitalWrite(0, LOW); if (duration > 1600) { digitalWrite(0, HIGH); } } I tak oto mamy sterowanie z aparatury pod dowolnym kanałem za pomocą np. przełącznika.
  10. Pod spodem jest drugi mi wyszło R1-1K, R2-47 lub R1-470 R2-22
  11. Wartości elementów mogą byc inne można skorzystać z kalkulatora i dobierać aby napięcie na wyjściu było ustawione na 1.3V http://www.reuk.co.uk/wordpress/electric-circuit/lm317-voltage-calculator/ W międzyczasie postanowiłem wykonać testowo układ zaprezentowany wcześniej z timerem ustawionym na 15sekund. Jak widać pracuje super na 1 celi 18650. Zastosowałem do testów słabszy LM350 gdyż moje LM338 z Chin okazały się być malowankami ehhh.
  12. Zasilając układ z 4.2V układ nie grzeje się aż tak bardzo jak w przypadku zastosowania wyższego napięcia. Zatem Marku jak wspomniałem wcześniej czekam na schemat i program a układ na pewno wielu przetestuje. Najlepiej jak wspomniałem na małym procesorze, stosowanie elementów jak to nazwę "analogowych" + masa drobnicy jakoś za mną nie przemawia a można to rozwiązać na paru elementach Dodano: Na szybko wpadł mi do głowy taki prosty układzik zasilany z 8.4V. Po naciśnięciu przycisku uruchamiamy grzanie na zaprogramowany czas np 15 sekund. O stanie pracy jesteśmy poinformowani diodami LED (praca oraz załączenie grzania).
  13. Ile osób tyle pomysłów ale zwróćcie uwagę na jedno - ilość elementów. Układ ma być przede wszystkim prosty i mały w wykonaniu. Zastosowanie 5A stabilizatora z chłodzeniem + raptem 2 rezystory i układ spełni oczekiwania każdego a odpalam tym różne świece od zimnych po ciepłe i jak dotąd żadnej nie spaliłem. Obiecana PCB (17x41mm) na elementach smd w rozmiarze 1206 + dodałem diodę LED informującą o zasilaniu wejściowym (rezystor dla 1celi można dać 470om). Dodaje wersję dla rezystorów THT 0,25W PCB.pdf PCB- THT.pdf
  14. Napisz program na arduino, najlepiej Attiny 13 lub 85 z chęcią potestuje ?
  15. Grzegorz dobrze mówi najlepiej dać na zasilaniu Pakiet-> wyłącznik->układ grzania->świeca.
×
×
