EVO.3D relacja z budowy


Keram

Recommended Posts

Witam serdecznie

Od pewnego czasu chodził mi po głowie pewien projekt. Miał to być oczywiście akrobacik konstrukcja pełno kadłubowa i pełno profilowa, do szkolenia 3D wybaczająca drobne błędy pilota a więc konstrukcja głównie EPP + inne pianki. Model ma mieścić się gotowy do lotu w 500 g przy rozpiętości 900 mm. Ma mieć dużą powierzchnie nośną i duże powierzchnie sterowe. I tak po paru godzinach spędzonych w Maxie Rhino i AC powstał projekt wszystkich potrzebnych formatek do wycięcia.

Reasumując:

Rozpiętość 900 mm

Długość 825 mm

Całkowita powierzchnia nośna 28dm^2

Waga pustego ~250-300g

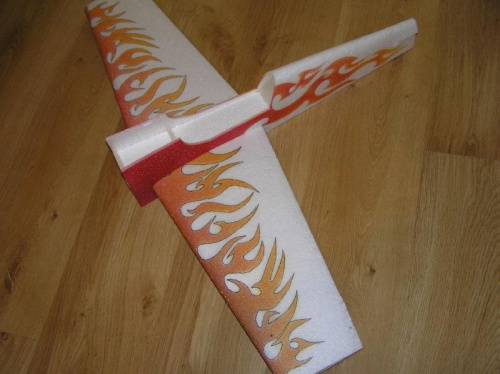

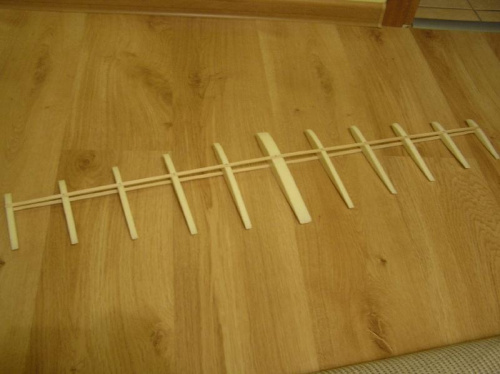

Pozostało tylko poskładać to do kupy. Na pierwszy ogień poszło skrzydło




ciąg dalszy niebawem ...

Link to comment
Share on other sites

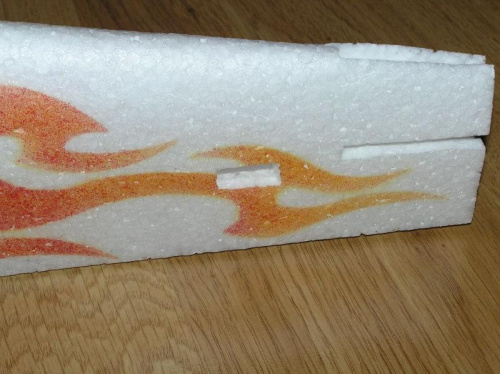

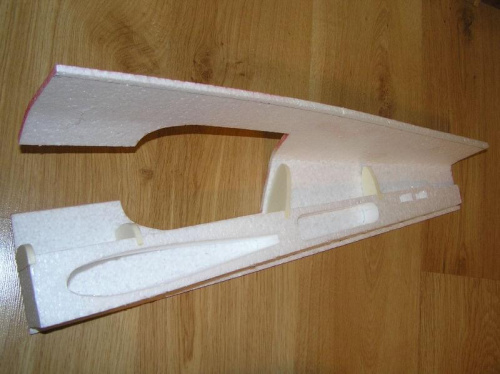

Następnie na warsztat poszedł kadłub. Rdzeń kadłuba styropianowy, pół wręgi styrodurowe, poszycie podobnie jak skrzydła 6mm EPP. Wszystko to daje stosunkowo lekki kadłub o dużej wytrzymałości.




Link to comment
Share on other sites

na kadłub można było spokojnie dać epp 3mm - ładniutk



Pokrycie modelu 3mm EPP zdecydowanie zmniejszyło by jego wagę to fakt, zmniejszyło by również koszt modelu , dodatkowo 3mm EPP jest bardo podatne łatwo się nim poszywa. Jednak Założenie było takie aby ten model wybaczał drobne błędy a wiec nadawał się do treningu 3D. 3mm poszycie z EPP obawiam się ze mogło by być za cienkie...może następne wersje będą miały cieńsze ścianki.



wycinanka ploterem ?



Tak elementy są wycinane ploterem



malowanie odręcznie czy też ,,maszynowo'' ?



Co do malowania to myślałem o druku UV sprawa stosunkowo niedroga w stosunku do efektu jednak model ten jest prototypem wiec nie warto dodatkowo zwiększać jego kosztów (niewiadomo czy poleci ), model został psyknięty od szablonu sprayem

Prace posuwają się trochę do przodu




Link to comment
Share on other sites

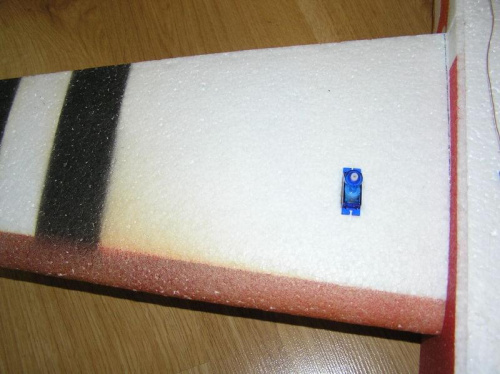

Kolejny etap budowy- przyszła kolej na uzbrojenie skrzydła w serwa i lotki.






W między czasie pracowałem nad kopytem osłony silnika i kabinką. Elementy te tłoczone będą z hipsu 0,7mm osłona a kabinka z vivak-u 0,5mm. zdjęcia niebawem

Link to comment
Share on other sites

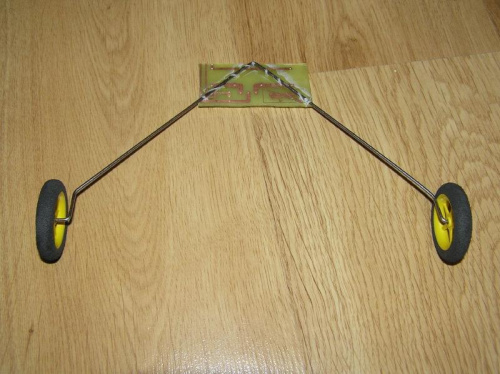

Ostatnimi czasy zostało dorobione podwozie pomysł mocowania zaczerpnięty żywcem z VA-Models (mocowanie z tego co się czyta na forum chyba nie za szczęśliwe – delikatne) . Pojawiło się również usterzenie SW i SK.



Link to comment
Share on other sites

  • 3 weeks later...

Witam serdecznie

Chwilowa przerwa w relacji spowodowana była krótkim urlopikiem ale już po więc wiozłem się za dalszą prace nad modelem. Udało się powyciągać z hipsu i wiwaku wszystkie plastiki – wyszło nieźle


Zamontować silniczek

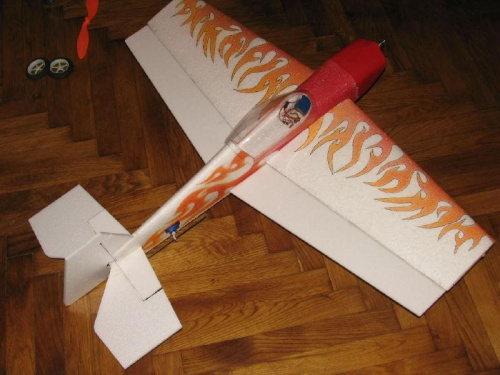

Model praktycznie gotowy do startu z pakietem 2200 mAh wyszedł 550 g czeka na oblot








Link to comment
Share on other sites

Super. Ślicznie wyszedł. Napiszesz coś więcej o wyposażeniu :?:

Zamierzasz udostępnić formatki :D Z chęcią bym wyciął sobie taki model bo jestem na etapie nauki ostrzejszego latania a motel który aktualnie posiadam do tego celu (240g do lotu) jest za lekki i przy byle wietrze już nie polatam.

Link to comment
Share on other sites
