W oczekiwanu na realizację grupowego projektu ANULA postanowiliśmy z Pawłem coś takiego zorganizować własnymi siłami. Profile i sylwetka kadłub jest taka sama jak w ANULI tylko wykonanie zamiast wycinarką CNC klasyczne.



Model jest wykonany ze styropianu FS-20, wycięty drutem oporowym ręcznie, pokryty taśmą samoprzylepną. Dźwigar z rovingu węglowego 8g/m plus Epidian 53. Wznios 16mm na stronę - jest idealnie. Lotki balsa 3mm, zawieszone na taśmie. Statecznik depron 6mm - pancerny. Klejone UHU Por-em.



Wyposażenie: 2xConrad 8g, odbiornik R16scan, akumulatory 4,8V 300mAh, popychacze lotek z pręcika węglowego 1,5mm.



Masa modelu to 165g, gotowego do lotu - pierwsze pomiary wykazywały 155g, ale model trzeba było doważyć, bo był za lekki na nos, a nie chcieliśmy przesuwać wyposażenia bo to wiązałoby się z robieniem nowego kadłuba (wycięte otwory pod wyposażenie). Wychylenia sterów przy końcówce to 10mm góra - 8mm dół. To jest praktycznie maksimum potrzebne do latania, model jest w pełni zwrotny, spokojnie kręci pętle przy wychyleniu drążków do połowy. Do pierwszych lotów wychylenia można spokojnie zmniejszyć. Przekładanie z zakrętu w zakręt jest błyskawiczne, da się krążyć w okręgu o średnicy może 5m.



Mimo braku doświadczenia model wyrzcamy na wysokośc koło 15-20m. Na pewno dałoby się wyrzucić wyżej, ale model musimy jeszcze wyregulować dokładnie. Poza tym wykonanie jest dość toporne, bo jest to model eksperymentalny:)



Wydaje mi się, że model cięższy o 10 - 20 g dało by się wyrzucić wyżej. Ukłon w stronę malinn-a - ręka boli jak cholera



Metrowej rozpiętości ANULA nie poleci lepiej - będzie miała za małe obciążenie powierzchni.



Filmy wrzucimy później.

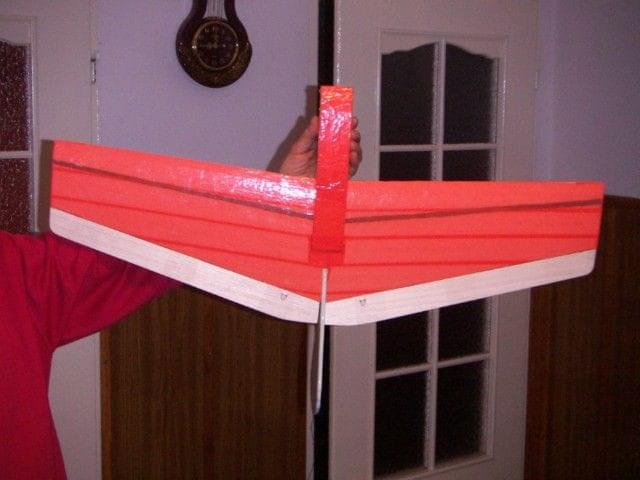

Fotki:





















[Pawel_W]

Film 1. Mój rzut: http://video.tinypic.com/player.php?v=35n5v2o

[Patryk Urban]

Bardzo fajny ten model. Gdzie są wogule tego plany ? Jak bym mieszkał w Polsce to już bym miał jeden taki zamówiony z projektu grupowego ale że nie mieszkam to musze sobie sam radzić

[Pawel_W]

Patryk: http://alain.zutter.free.fr/Ailes/salAZ/

[malinn]

No modelik śmiga nieźle, do latania przed blokiem bedzie idealny.



Już zamówłem sobie takowy u Adriana. Jedynie co mnie martwi że akurat jak go złoże to bede po opercaji i nie będe mógł rzucać ani anulą ani bobo-zuni. Zostaje mi hol i napęd , ale może juz na jesień bede ciskał Anulką pod chmurki

[Gość Addriano]

Paweł lub Tomek

To 16mm wzniosu to jest na strone? Czy całości ? Pytam bo 16mm przy rozpiętości 950 daje 2 stopnie tylko ze jezeli na połówke to całkowity wznios będzie 4 st. A mógłby juz na maszynie na gotowo pozacinać chłopakom kąty przed wysyłką

Pozdrawiam

[Pawel_W]

16mm na stronę. Rozpiętość mamy 900. Jest w sam raz.

[malinn]

Zobaczcie ten film koniecznie:





i ten







Już mi sie micha cieszy , jak to będzie śmigać na zboczu



Lotki są wycięte z profilu, a potem doklejone z balsy?



Czy tylko doklejone do profilu?

[Pawel_W]

Od profilu całego skrzydła jest odcięte tyle, jakiego wymiaru jest lotka na planie, a potem doklejona lotka z balsy 3mm.

[ertman_176]

Według mnie :



Kadłub jest za gruby



Waga modelu jakaś taka wysoka sie wydaje - tak na 120g trzeba by celować tyle ze profile musiały by być cieńsze ...



Płetwe {statecznik pionowy} można zmniejszyć co odciaży troche tych a wiec i wywazenie bedzie łatwiejsze



Serwa bardziej do przodu



Proponował bym zastosowac metode DLG a nie SAL do wyrzutu bo jakoś tak jakbyś sie nieprzykładał na filmiku

[Tomek_W]

Tak jak w tytule: pierwsze podejście.

Z wagi można zejść bez problemu stosując np. Rexa i mniejsze akumulatory. Statecznik wystarczy z powodzeniem depron 3 mm (lub styrodur tak jak robi Adrian). Do tego kadłub o bardziej aerodynamicznych kształtach, schować napędy lotek i antenę w skrzydło. Następny egzemplarz taki będzie. Co do wagi to jestem co prawda laikiem w temacie modeli "rzucanych" ale po dociążeniu ok. 10 g. wyrzucam go tak ze 4 -5 m. wyżej. Jak na pierwszy model i pierwszy dzień rzucania jestem zadowolony

[Rafal B.]

Kluczowe jest tu obciążenie powierzchni. Model nie może być za lekki bo nie poleci tzn nie będzie leciał ale wisiał w powietrzu jak latawiec. Co do doważania to trzeba pamiętać ze 4 metry wyżej ale i dużo szybciej do ziemi. Oczywiście jest jakiś złoty środek ale to już trzeba samemu ustalić.



Np w modelach dlg zawodniczych obciążenie powierzchni wynosi między 13 a 16 gram na decymetr.



Dodam tylko że na rok ubiegły rekord rzutu modelem dlg to 74 metry :rotfl:

[Pawel_W]

Ertman - to moje pierwsze rzuty, a model jest cały czas ulepszany i regulowany. Co do kadłuba - będzie mniejszy jak pisał tato, statecznik będzie cieńszy (nie chciało mi się depronu szlifować a nie mam gładkiej 3 mm ). Można odciążyć lotki, można dużo, to jest prototyp i sądzę że każdy skonstruowany w ramach grupowego projektu model będzie lepszy od poprzednika, bo nie będzie powielał jego błędów.



I tyle narazie ode mnie - dziś nie rzucałem więc nic nowego nie mam do powiedzenia

[OO7]

... statecznik będzie cieńszy (nie chciało mi się depronu szlifować a nie mam gładkiej 3 mm ...

Z tym pocienianiem tez nie ma co przesadzac. Jezeli bedzie za cienki a przy tym malo sztywny, podczas wyrzutu moze wpadac w wibracje i zmniejszac osiagi - takie przynajmniej sa moje doswiadczenia w tym temacie.

[Artur z kołobrzegu]

74m :shock: jest jakiś artykuł gdzie można o tym poczytać ?



ciekawe jak wygląda taki rekordowy model

[Rafal B.]

Musze sprostować bo wprowadziłem was w błąd to nie było 74 metry tylko 73 :-P



Poczytać można tu: http://www.f3k.si/





Model którym latali to był Fireworks.



Więcej o modelach fireworks można znaleźć tu: http://www.pcm.at/english/indizes/index2.html



W Polsce najwyższy znany mi rzut to 62 metry modelem Wjagra :-)



Ja najwyższy zmierzony rzut miałem 52 metry ale to jest do pobicia jak zrobię nowy model.

[Pawel_W]

Z tym pocienianiem tez nie ma co przesadzac. Jezeli bedzie za cienki a przy tym malo sztywny, podczas wyrzutu moze wpadac w wibracje i zmniejszac osiagi - takie przynajmniej sa moje doswiadczenia w tym temacie.



Będzie 3 mm, ale z naklejonymi 2 paseczkami cieniutkimi rovingu węglowego. Salaz w wersji 2.0 będzie wogóle odpicowany tak, że koncepcja taniego modelu pada

[Pawel_W]

No i Salaz został oblatany na żaglu.



Powiem krótko - to nie jest model na słabe warunki, pomimo swojej lekkości.



Jutro w pracy (łącze 2 Mbit, w domu 256 kbit) wrzucę filmy, jak model latał przy wietrze 3 m/s, zdarzały się porywy do 4 m/s. Były jednak tak krótkie, że nie dało się długo polatać (najdłuższy lot ok. 1,5 minuty).

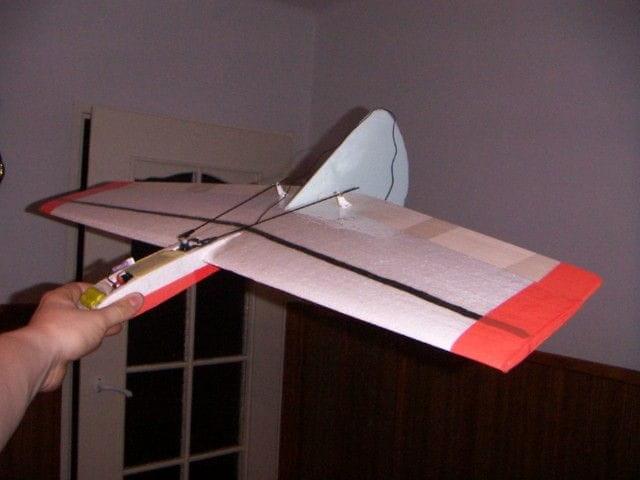

A tutaj fotki:

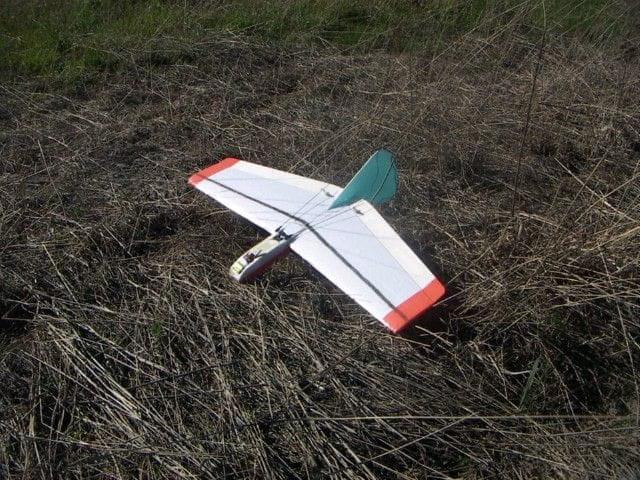

Sprawca:





Świadek:





Miejsce zbrodni:

[OO7]

piekne zbocze do latania - tez bym takie chcial miec gdzies w poblizu. Co do modelu, wyglada ladnie, ale ma pewne uwagi, ktore nasunely mi sie po oblotach mojego skrzydelka.

Czy te lotki na calej rozpietosci nie utrudniaja latania?

W moim skrzydelku mialem podobne lotki - cienkie i na calej rozpietosci.

Model zachowywal sie dosyc dziwnie. Pieknie latal po prostej, ale skrety wykonywal dosyc opornie. Po przeanalizowaniu problemu, doszedlem do wniosku, ze czesc lotek bliska kadluba w zakrecie, ze wzgledu na ramie dzialania sily, nie pomaga w manewrze skrecania, ale za to dziala doskonale jako hamulec (rownoczesne wychylenie w gore i w dol powieszchni sterowych)

Aby sprawdzic swoja koncepcje, wymienilem lotki. Obecnie zajmuja 2/3 calego skrzydla i sa troche szersze. Model nabral wigoru i wykonywanie ciasnych zakretow nie stanowi zadnego problemu. Skonczyly sie problemy z wytracaniem predkosci w trakcie manewrow.

podejrzewam, ze szersza lotka (zwiekszajaca cieciwe) tez poprawia aerodynamike.

[Pawel_W]

Twoim problemem nie były lotki na całej rozpiętości, tylko brak różnicowości wychylenia. Lotka powinna się wychylać więcej w górę niż w dół. Ja stosuję wychylenia w dół rzędu połowy wychylenia w górę. Zaraz filmy wrzucę.
