Ultimate 1650 mm


Recommended Posts

Posted

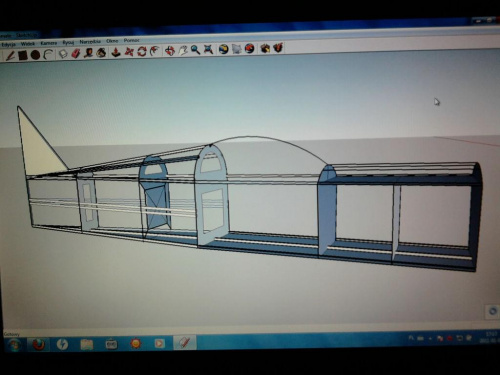

Witam, od jakiegoś czasu rysuję dla siebie model Ultimate pod silnik 30cm, jestem na etapie takim jak na fotach, myślę że jeszcze ze 3 tyg i bedę go składać na żywo :D muszę jeszcze pomyśleć czy robic go pod laser czy pod włośnicówkę :D

Dołączona grafika

Powiekszyłem kierunek o 15%.

Dołączona grafika

Po skończeniu projektu jeśli byłby ktoś chętny na takie coś :D to dajcie znać.

Dołączona grafika

  • Replies 42
  • Created
  • Last Reply
Posted

Witam, mam pytanie, jak rozwiązać łaczenie skrzydeł w Ultimacie, wydaje mi się że płaskownikiem ze względu na kształt skrzydła?

Posted

Nie fotografuj monitora tylko wklej rysunek. Będzie lepiej wyglądać i będziesz miał mniej roboty ale może nie rozumiem idei.

Kopiuj obraz do schowka (Alt + PrintScreen) a potem do jakiegoś Painta żeby zrobić plik.

Posted

Nie da się tak, bo wszystkie kopie zapisuje w formacie skp. - jako kopię sketchup, a wracając do modelu, to zmniejszyłem minimalniie o 4 cm domek na silnik, oraz dorysowałem obrys skrzydła,

Dołączona grafika

Posted

Wszystko się da.

Jak zrobisz Alt+PrintScreen lub Ctrl+Alt+PrintScreen to zawartość całości ekranu lub okna skopiuje do schowka. Otwierasz np Painta , naciskasz Ctrl+V i masz wklejony obraz. Lepsza będzie "oglądalność" jak dojdzie więcej szczegółów rysunku. Ale zrobisz jak uważasz.

Posted

Powiem szczerze, że niewiele widać na tych screnach, a szczególnie już na tym ostatnim. Zmniejszaj zdjęcia do rozdzielczości maksymalnej 800×600, a przed zrzutem ekranu rozszeż (powiększ) to co chcesz pokazać na cyły ekran.

Posted

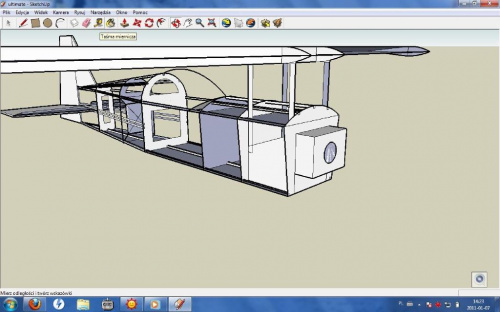

Witam, już się poprawiam, żebra bardziej widoczne, z grubsza rozrysowałem je, teraz tylko otwory na dźwigary, na natarcie, na inne pomocnicze dźwigary, no i git, nadal dylemat: laser - włośnocówka :D

Dołączona grafika

Posted

A jaka się nazywa ten profil w skrzydle?

No właśnie coś chyba niezbyt zgodny z zasadami projektowania profili. Sam go wymyśliłeś, czy skądś ściągnąłeś kształt?

Posted

Po pierwsze nie wyglada on na 10%, a po drugie promien noska u Ciebie jest ciut inny (no dobra, troche bardziej niz ciut) :D

Posted

Z noskiem będzie wszystko ok ;)

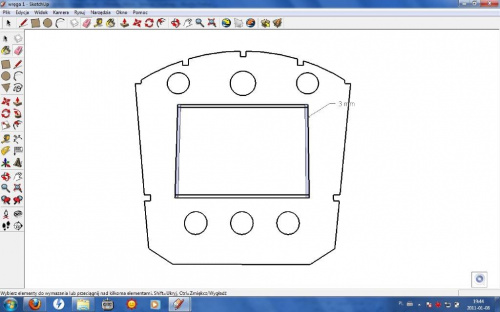

Zrobiłem przednią wręgę z małą modyfikacją, przewidziana grubość wręgi - 3mm, po skończeniu projektu model zacznę składać od kadłuba, przyjrzałem się troszkę Ultimatowi Słowka ( temu co to go jeszcze włośnicówka wycinał ) i dokonam pewnej modyfikacji kadłuba:

Dołączona grafika
