Jak wykonać taki spływ???

[ANDYXYZZ]

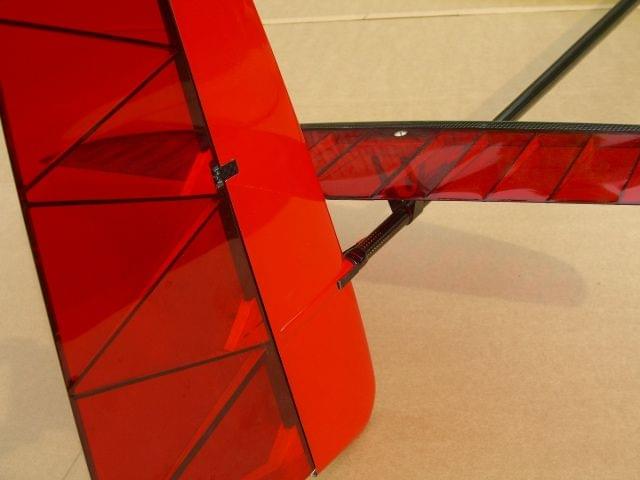

Witam Jak można wykonać taki spływ i z jakich wymiarów węgla go wykonać???

Czy to jest płaskownik??











[toom07]

Tak, mam supre od Vladimira i na spływach w statecznikach są płaskowniki

[qbacz]

Nie odkształca się ten płaskownik od naciągniętej folii?

[Rafal B.]

jeśli jest za słaby to tak. Do dużych modeli należało by stosować płaskownik 0,7 x 3 mm minimum.

[ANDYXYZZ]

Myślałem o zastosowaniu 0.8mm na 5mm albo na 6mm tylko teraz mam takie pytanie jak zrobie żebra z balsy i wetne się w spływ żebra to mi się to wyłupie już przy naciąganiu folii.

Widziałem że naklejają węgiel na żebra od dołu i góry , może to dzięki temu to sie trzyma kupy może ma ktoś taki model i mógłby zrobić dokładną fotkę będę bardzo wdzięczny

[Rafal B.]

ja przyklejałem węgiel na styk i potem naklejałem nakładki węglowe na CA.

[ANDYXYZZ]

a jakiego węgla używałeś na żebra?

[Rafal B.]

Nakładki węglowe z jednej warstwy węgla jednokierunkowego 100 g/m2. Do większych modeli można by dać cięższy węgiel.

[rapier]

Takie nakladki na zeberka najlatwiej zrobic w ten sposob ze tkanine weglowa przesaczyc na papierze woskowanym ( taki co zostaje z folii reklamowych po ich odklejeniu ) i przykryc drugin arkuszem , zcisnac pomiedzy jakimis deskami z uzyciem sciskow stolarskich .

Nastepnie zanim utwardzi sie zywica , ale juz mocna zżeluje ( tzn jest twarda ale elastyczna )

Wyciagamy z zaciskow i nie zdejmujac papieru tniemy sobie skalpelem na tak cienkie paseczki jakie chcemy ( tzn takie jak grubosc balsy na zeberka )

POtem zdejmujemy papier i naklejamy na zeberka albo na CA albo na zywice ( paski sa jeszcze miekkie i spokojnie na zywice da sie nakleic.

TAkie skrzydla sa nie do zdarcia a wygladaja bardzo krucho.

[ANDYXYZZ]

Dziękuję za podpowiedzi napewno tak zrobie, teraz tylko kombinuje jak narysować w corelu zbierzne skrzydło bo niestety nie mam innego programu do rysowania- żeby wyciąć żeberka na CNC.

[Jacek Walenciak]

Witam,

Zrób trapez z narysowanego prostokąta (wcześniej zamień go na krzywe - Ctrl+Q) za pomocą ruchomych węzłów (ikona kształtu - F10). Rozrysuj rozmieszszenie żeberek w trapezie za pomocą zwykłych linii (zrób to dokładnie, aby wiedzieć jaka jest ich długość na każdym odcinku trapezu).

Ściągnij sobie z internetu program Profili 2.

W programie wybierz-odszukaj profil, który Ciebie interesuje i po kolei wprowadź dane o długości każdej linii do programu i będziesz miał wygenerowany profil o zadanej długości. Zapisz go jako .dxf a następnie importuj do Corela. I tak każde żeberko. Będziesz miał wszystkie od największego do najmniejszego, które dadzą dokładną zbieżność.

Następnie możesz w Corelu pocienić - zdjąć obrys 2mm, jeżeli planujesz kesony i nakładki na żeberla. To tak w wielkim skrócie - metodą, którą ja stosuję od paru lat i jest moim zdaniem niezawodna - zaprojektowałem i wykonałem tą metodą modele motoszybowców ROXI i ERWIN.

Wbrew pozorom nie jest to takie trudne, jak opisałem. Na pewno dasz radę.



pozdr. Jacek

[ANDYXYZZ]

Fajna metoda dziękuję tylko mi się wydaje że nie trzeba importować każdego profilu wystarczy go zmniejszyć w corelu z zamkiętą kłódką wymiarów.



Cały czas dręczy mnie ten spływ czy zrobić go na styk do żeberek czy kombinować z wcieciem w środek (boje się że laser wypali cienkie końce żeber) czy podciąć żeberko od spodu aby węgiel wpasować???

[Rafal B.]

Ja robiłem albo na styk, albo podcięcie od dołu. Oczywiście potem na to nakładki.

[qbacz]

Te nakładki z węgla na żeberka są konieczne?

[Rafal B.]

Usztywniają konstrukcję, spływ dużo lepiej się trzyma. Można i bez ale wtedy spływ będzie newralgicznym elementem konstrukcji.

[ANDYXYZZ]

powiem szczerze że tak sobie myślałem że zrobie wegiel od spodu bo jeszcze jest sporo mięcha a dodatkowo nakładki z węgla i skrzydło będzie jak ze stali

[Michau]

Klej na styk i potem nakładki góra i dół. Tu masz opis i zdjęcia jak to wygląda w F1A http://www.gregorie.org/freeflight/cf_wing/wing_panel.html

[ANDYXYZZ]

Wiesz Michau tamte modele są malutkie a to co buduje ma 4metry i u mnie bez węgla 0.7/0.8 na 5 a może 6mm to raczej nie mam co podchodzić więc siłą rzeczy musze się wciąć no chyba że się myle. Plan zakłada budowę skrzydła prostą i mocno węglową metodą natarcie rurka węglowa 3mm

dźwigar to też rurka 12na10 mm węglowa (w częsci środkowej będą dwa takie obok siebie)

dalej dźwigar pomocniczy rurka 6/5mm i spływ taki jak wcześniej rozmawialiśmy wszystkie żebra (2mm balsa)będą mieć nakładki węglowe

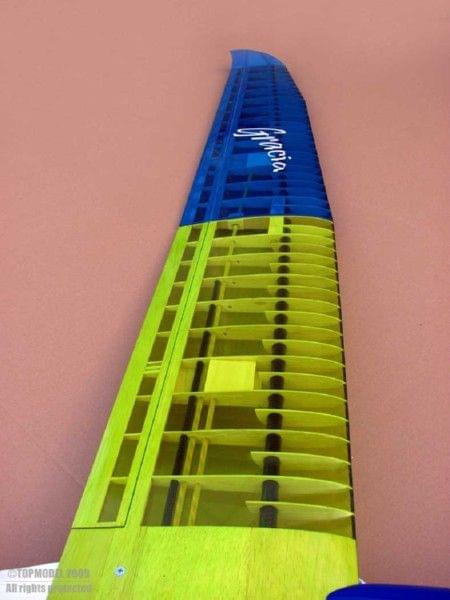

coś podobnego do tego

[Michau]

Że takie malutkie, to nie przesadzaj, rozpiętości dochodzą do 2500mm. U Ciebie oczywiście należy zastosować płaskowniki o większych wymiarach. Chodziło mi o pokazanie zasady budowy tego typu skrzydła.

[ANDYXYZZ]

A jednak mieliście racje po przymiarkach w Corelu wyszło że spływ będzie na styk przu profilu S3021 płaskownik musiał by mieć co naj mniej jeden centymetr żeby udał się go wciąć. Teraz zastanawiam się czy nie udało by mi się wykonać nakładek na żebra z rowingu węglowego bo akurat mam chyba że wiecie gdzie za rozsądną cenę można kupić kawałek tkaniny węglowej 100g
