Uzbrojenie kadłuba w skrzydła

[Filip.]

Witam.

Dostałem kiedyś taki kadłub:

http://img831.images...58/43567195.jpg

http://img577.images...72/71586153.jpg

http://img685.images...49/60824765.jpg

http://img651.images...56/57073007.jpg

http://img19.imagesh...15/18008656.jpg

http://img842.images...76/86713395.jpg

http://img828.images...42/59826241.jpg

http://img864.images...76/67857639.png

Chciałbym dorobić skrzydła, wysokość, kierunek (ster), kabinę.

Czy ktoś mógłby podać sprawdzone plany? Z kształtu kadłuba wnioskuję że jest to kadłub bardziej na termikę ( mogę się mylić ). Długość ok. 110cm. Cięciwa 22cm. Dodam, że chciałbym, aby miał lotki i ew. klapy.

[majula7]

Kształt i profil skrzydeł możesz sobie wybrać w miarę dowolny, natomiast rozpiętość około 2m

Z rozpiętości wyliczysz pow. statecznika poziomego, natomiast statecznik pionowy dobierzesz wg własnego uznania.

[Filip.]

Wybór padł jednak na te skrzydła http://allegro.pl/sd...2432419552.html



Sprzedawca napisał:



38 dm2 x 4,50 zł = 171 zł

w cenie zawarte są:

oklejenie fornirem z brzozy fińskiej

dźwigary z taśmy szklanej

balsowe natarcie wstępnie oszlifowane

wycięte kanały na kable do serw



do zrobienia pozostanie:

wyciąć miejsca na serwa

wyciąć lotki

skleić połówki

dokleić zakończenia

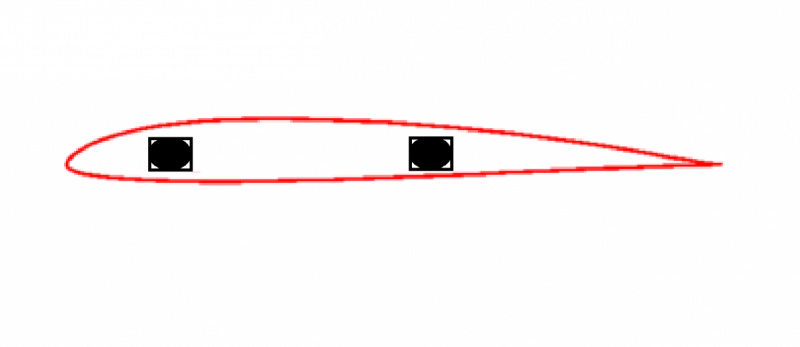

Chciałbym zostawić skrzydła w dwóch połówkach. Jak to rozwiązać? Myślałem o czymś takim (oczywiście te kropki i linie to dźwigary):

[skraf]

(oczywiście te kropki i linie to dźwigary):



Nie bardzo rozumiem, ale może nie do końca wiedziałeś jak to się nazywa. Łączenie połówek skrzydeł możesz zrobić na dwa sposby:

1.) Dwoma bagnetami (tak jak masz namalowane w przekroju skrzydła)

2.) Jeden bagnet np. 8mm i do tego dwa pręty centrujące np. zrobione ze śrub (główka odcięta, reszta wkręcona i wystaje tylko ok 5mm). Tak mam zrobione u siebie i jak na razie jest bardzo dobrze.

Dobrze jest zrobić malutki wznios, ale to kwestia chęci, gustu...

Jeżeli chcesz to mogę Ci potem podesłać jakieś fotki jak u mnie to wygląda.

[Filip.]

Chyba wybiorę tą 1 opcję

Jeśli dobrze zrozumiałem, to czy ta rurka będzie dobra na bagnet?

http://abc-rc.pl/p/14/1194/rurka-weglowa-6-0-4-0-mm--rurki-materialy-konstrukcyjne.html

[skraf]

Ja mam pierwszy sposób i go sobie chwale, także i polecam. PRĘT! Nie rurka. np. http://www.modelemax.pl/product_info.php?cPath=1_54_61&products_id=1520

Musisz jeszcze pamiętać, że w skrzydłach muszą być zrobione "skrzynki bagnetowe". Ja u siebie zrobiłem prostokąty idealnie pasujące (przylegające do forniru) z mahoniu, a w nich otwór na owy bagnet.

[Filip.]

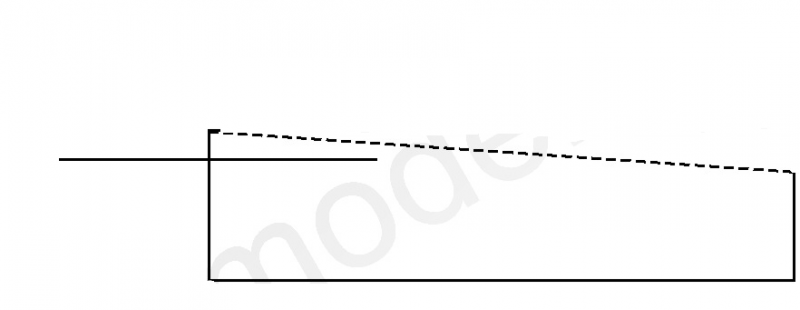

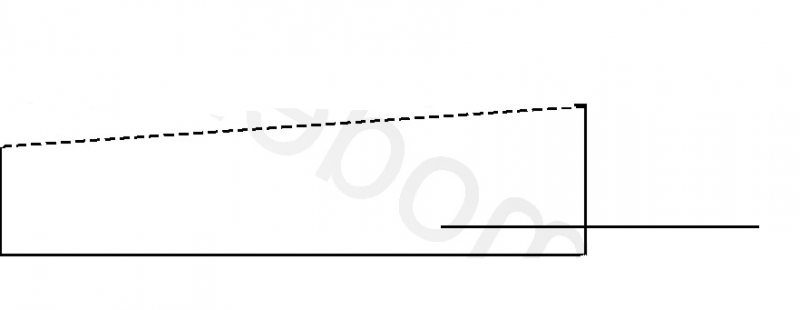

Możesz jednak podać zdjęcia? Jak wywiercić dziury w skrzydłach?

Już chyba rozumiem. Tak?

[skraf]

Czyli wybierasz jednak drugą opcję... To do tego możesz użyć o połowę mniejszych prętów (4mm). Dokładnie tak jak myślisz, idealnie pod kątem prostym i tak aby skrzydła się prawidłowo zeszły. Jeżeli chcesz jakiś wznios to proste - musisz wiercić pod delikatnym kątem. Pamiętaj, iż wiercenie a mahoniu to nie lada wyzwanie.

[Filip.]

Skrzydła to styro pokryte brzozowym fornirem

[skraf]

A co to ma do rzeczy? Jeżeli chcesz mieć bagnet to musisz, jak już wyżej napisałem, mieć skrzynkę bagnetową. Ja mam wykonaną z mahoniu i to też polecam.

[Filip.]

Aha. Myślałem, że chodzi o pokrycie skrzydeł. Już wiem, jak to zamontować. Dziękuję za odpowiedzi.

[Filip.]

Jeszcze jedno pytanie. Czy zamiast skrzynki bagnetowej mogę wkleić tą rurkę http://www.modelemax...products_id=363 i ten pręt jako dźwigar http://www.modelemax...products_id=369 ? Jakiej długości bagnet? 0.5m w jedno i 0.5m w drugie skrzydło?

[skraf]

Absolutnie nie możesz tego zrobić z rurki.

Jeden bagnet ma mieć ok, 20cm. tzn, że ma wchodzić w jedno i drugie skrzydło po 10cm.

[Filip.]

Dzięki. Czy musi ona przylegać do forniru, czy może być wklejona w styropian? Możesz podać zdjęcia u siebie w szybowcu?

[skraf]

Teoretycznie może ale o wiele bezpieczniej będzie, gdy wkleisz ją do forniru.

[Filip.]

Ok. Dziękuję Ci za pomoc. Dzisiaj spróbuję zamówić oklejone fornirem skrzydła. Będzie pewnie relacja z budowy i oblotów, bo skrzydła wydają mi się ciekawą i niskobudżetową ofertą Zamówię także pręt 5mm, a skrzynkę zrobię ze sklejki 1mm.

[Filip.]

OK skrzydła zaraz zostaną wycięte, tylko pojawia się nowy problem. Problem montażu. Wykorzystać mocowanie na śruby, które jest w kadłubie? Pierwsze dwie śruby ok, ale tylna wychodzi idealnie w miejscu łączenia połówek. Jak to rozwiązać?

[skraf]

Na spływie przy łączeniu skrzydeł musisz zrobić po śrubie i tyle.

[Filip.]

Ok. Tak zrobię.
