Wózek startowy


Wojciech Wiatr
 Share

Recommended Posts

Witam, kilka fotek mojego wózka startowego


stan wstepny

Koła zakupione na allegro, trzeba szukać kółek do walizek kosztują chyba po 3 zł/szt




Ośki dorabiane ze śruby M8, polerowane papierem i rowki nacięte na tokarce na zabezpieczenia, da się tez zrobić na wiertarce




Resztę konstrukcji wyjaśniają zdjęcia. Na wszelkie pytania chętnie odpowiem.








Link to comment
Share on other sites

  • 4 weeks later...

Owszem, sa pytania. Jaka jest odleglosc pomiedzy osia przednich kolek i krawedzia natarcia oraz jaka jest wysokosc od ziemi do plaszczyzny, na ktorej spoczywaja skrzydla? Dziekuje.

Link to comment
Share on other sites

W moim modelu mam cholerny zastrzał który musi być. Nie mam pomysłu jak przerobić ten wózek aby w momencie startu nie było kolizji z tym elementem.Czy można "wychlastać" fragment obudowy? Może masz inny sposób wybrnięcia z tego problemu.







Link to comment
Share on other sites

W moim modelu mam cholerny zastrzał który musi być. Nie mam pomysłu jak przerobić ten wózek aby w momencie startu nie było kolizji z tym elementem.Czy można "wychlastać" fragment obudowy? Może masz inny sposób wybrnięcia z tego problemu.

Po wychlastaniu zastrzal bedzie gleboko siedzial w wozku i moglby o cos zaczepic, jesli wozek sie przechyli lub obroci w chwili oderwania modelu podczas startu. Ja bym nie chlastal. Jesli dolne zamocowania zastrzalu sa wystarczajaco mocne, moznaby sprobowac wykorzystac je jako punkty oparcia dla dwoch kolkow wystajacych z wozka, a skrzydla tylko podeprzec jakimi podporkami wygietymi z drutu. Podporki badz dodatkowe kolki z drutu maja te zalete, ze w kazdej chwili mozna je zdjac lub zastapic innymi.

Link to comment
Share on other sites

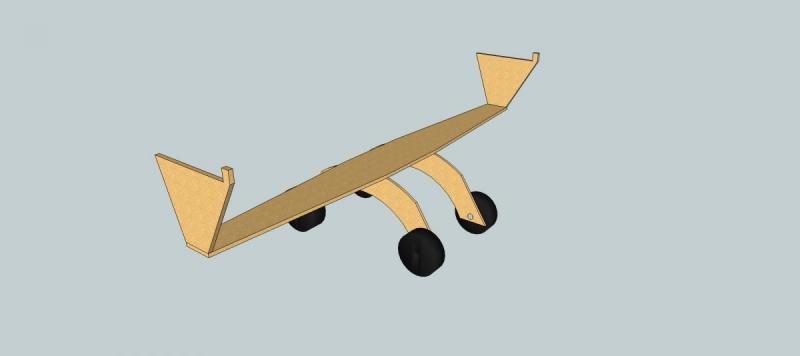

Myślę połączyć pomysł Bartosza i Wojtka ze swoim.Chociaż w moim rozwiązaniu przeraża mnie duży rozstaw kół.Oprzeć na zastrzałach nie mogę bo wykonane są z kołków bukowych a model waży 4,0 kg (około 3800 mm rozpiętość). Podparcie skrzydeł odciążę opierając luźno kadłub na wózku.

Nie wiem jak dalece jest ważny wymiar osi przednich kół w stosunku do środka ciężkości.

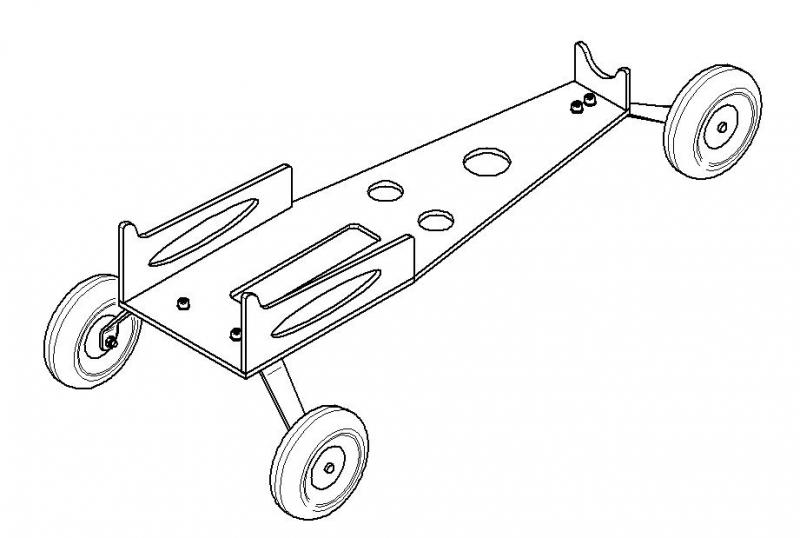

Znalazłem na forum jeszcze coś takiego.Może to byłoby korzystniejsze rozwiązanie.




Link to comment
Share on other sites

Nie znam się, ale proponowałbym zwęzić rozstaw kół, tak aby znajdowały się "wewnątrz" między kadłubem a podparciem skrzydeł. Płaskowniki na płask :D wyginają się. Jeżeli do wózka z dolnego zdjęcia dorobiłbyś delikatne podpórki skrzydeł, nawet na zawiasie, to było by ok (oczywiście je zeli uznasz je za konieczne, sam ten wózek wygląda super)

Link to comment
Share on other sites

Nie znam się, ale proponowałbym zwęzić rozstaw kół, tak aby znajdowały się "wewnątrz" między kadłubem a podparciem skrzydeł.



Ciekaw jestem, z jakich wzgledow?





Nie wiem jak dalece jest ważny wymiar osi przednich kół w stosunku do środka ciężkości.



W pewnym uproszczeniu, powinien byc spelniony warunek jak na obrazku.


Link to comment
Share on other sites

Coraz więcej informacji powoduje klarowniejsze łyknięcie tematu.Naoglądałem sie trochę startów na you tube. Wystarczy wpisać "startwagen" .Niemieccy modelarze mają ciekawe różne pomysły na wózki.Teraz na pewno coś wykombinuję.



Link to comment
Share on other sites

Witam, najsensowniej do modelu pepcio 11 jest podpieranie samego kadłuba , coś jak na filmiku. Wycinanie takie jak pokazane na rysunku na czerwono znacznie osłabi konstrukcje i mija się z celem.

Swoja drogą fajnie że temat zaczął żyć, może powstanie kilka fajnych forumowych projektów.



Owszem, sa pytania. Jaka jest odleglosc pomiedzy osia przednich kolek i krawedzia natarcia oraz jaka jest wysokosc od ziemi do plaszczyzny, na ktorej spoczywaja skrzydla? Dziekuje.

Jutro pomierzę, przepraszam że tak późno ale nie otrzymuję powiadomień na e-mila o nowych postach w temacie, a nie jestem na forum co dziennie.

Link to comment
Share on other sites

Jutro pomierzę, przepraszam że tak późno ale nie otrzymuję powiadomień na e-mila o nowych postach w temacie, a nie jestem na forum co dziennie.



Spokojnie, mnie sie nie spieszy.





Tutaj pokazano wozek dla szybowca z zastrzalami:



http://www.youtube.com/watch?v=tahv23Vggx4



Ja bym mu tylko dal wieksze kola, co zmniejszyloby wrazliwosc na nierownosci podloza.

Link to comment
Share on other sites

Ja popełniłem coś takiego gdyby ktoś był chętny na dokumentację to proszę o informację. Wszystkie części z wyjątkiem kół i osi są dostępne w marketach budowlanych, kola i ośki z HK. Chcę jeszcze spróbować z innym zawieszeniem z tyłu podobnym do tego z przodu na dwa koła.


Link to comment
Share on other sites
