Addiction prawie PA na razie projekt może później budowa

[tomekst16]

O jakiegoś czasu wzięło mnie na addictiona PA a że mnie jak na razie nie stać na kupno potanowiłem sobie go narysować w ACADzie.

Rysowałem z rzutów od wujka google.

Kadłub z balsy 3mm, SK i SW z 6mm, wręgi z 3mm, domek sklejka 3mm.

Rozpiętość jak w orginale.

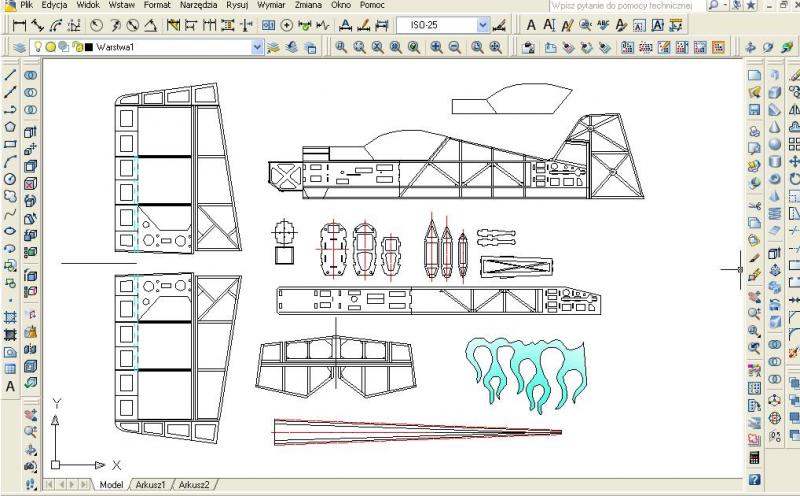

Na obecną chwilę jest takie coś

[tomekst16]

Jakiego profilu użyć na skrzydło w addim?

NACA 0015 nada się ?

[GEX999]

Wg tego co mówi Sławek to lepiej NACA 63015 .

[Gość]

Skontaktuj się z autorem tego tematu http://forum.aerodesignworks.eu/viewtopic.php?f=4&t=375 , Kicior robił na obu tych profilach z tego co pamiętam.

[tomekst16]

Pisałem do niego 8 wrześnie i do tej pory jeszcze nie odczytał tak że ciężko z kontaktem.



Bliżej oryginału jest naca 0015.

NACA 63015 http://airfoiltools....5D=1&yt0=Search



NACA0015http://airfoiltools....5D=1&yt0=Search





http://img153.imageshack.us/img153/135/dscf3932a.jpg

[Gość]

Napisałem do niego maila że szukasz z nim kontaktu.

[Kicior]

Ostatnio rzadko odwiedziałem jakiekolwiek fora modelarskie ze względu na masę innych tematów powiedzmy "życiowych" , dlatego nie odczytywałem PW, ale już jestem - dzięki Sławku za wiadomość.



Profil,który wykorzystałem do swoich planów:



- w pierwszej wersji zastosowałem powiedzmy że zbliżony do oryginału, choć tylko zbliżony - wolniejszy, z większym zaokrągleniem: NACA 0016 (wysyłam na PW)

- w kolejnej wersji standardowy, krórego używał w swoich modelach Sławek: NACA 63012A (wysyłam na PW)



Na PW tomkast16 za chwilkę odpowiem.



Gdybym w czymkolwiek mógł pomóc - dajcie znać.



Pozdrawiam!

[tomekst16]

Użyję raczej NACA 0016, wygląda bardziej fun fly-jawo.

[tomekst16]

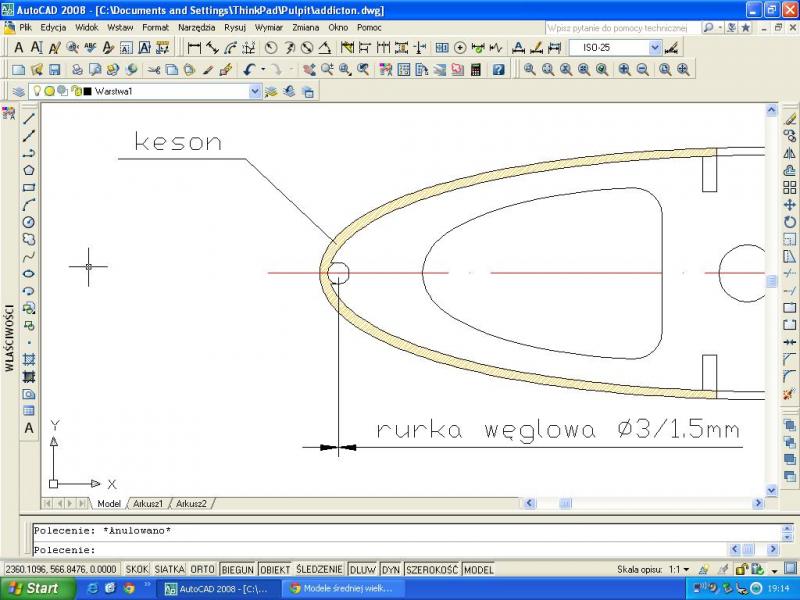

Zamiast listewki na krawędź natarcia dam rurkę węglową. Z resztą widać na screenie.

Co o tym sądzicie ?

[Kicior]

Co do rurki - rozwiązanie wydaje się lekkie i wytrzymałe (może tylko zamiast rurki zastosowałbym pręt 2mm)



Wydaje mi się, że trochę problemów może przyjść później - przy balsie.



- relatywnie najmniejszym problemem byłoby wygięcie na profilu - trzeba ją dużo nasączyć i powoli wyginać żeby nie pękła (sprawdź przedtem rozkład słojów)



- trochę większym problemem może być to, że standardowe paski balsy mają 10cm. Żeby okleić skrzydło przy Addim, musisz skleić ze sobą 2 takie paski.

Prawdopodobnie spozycjonowałbyś linię klejenia wzdłuż rurki węglowej. Największe wygięcie balsy byłoby więc zaraz przy łączeniu, a klej raczej "słabo" się wygina



- po oklejeniu, pewnie zechciałbyś przeszlifować oklejoną balsę - jeśli zastosujesz taką o grubości 1,5-2mm jak na projekcie - możesz ją przetrzeć lub znacznie pocienić.



Oczywiście wszystko to o czym wspomniałem można "obejść", ale pomyśl, czy tradycyjne rozwiązanie (ok. 8mm balsa na natarcie + doklejone paski balsy z góry i u dołu) nie byłoby prostsze i mniej problematyczne przy wykańczaniu.

[tomekst16]

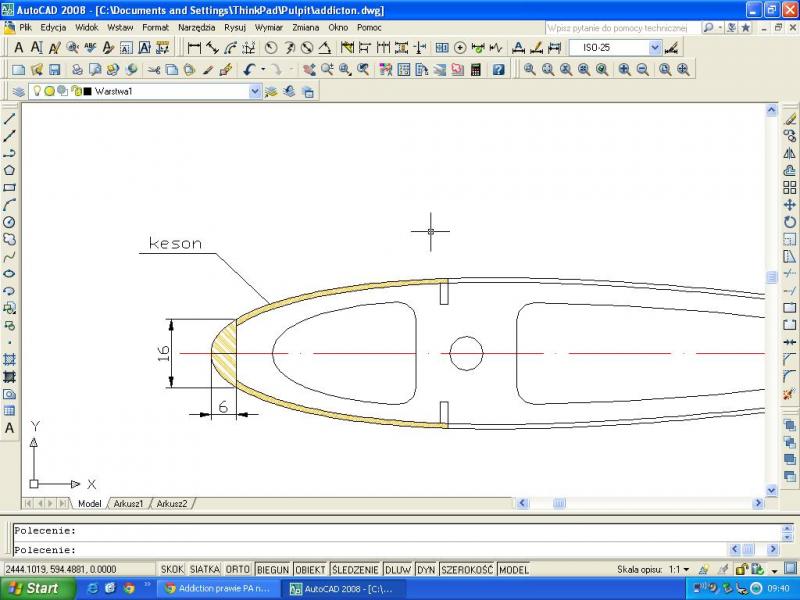

Keson myślę zrobić balsy 1mm. Natarcie może faktycznie zrobię 6-8mm i szlifowanie.

Zapomniłem dodać istotnej rzeczy że kadłób po dlugość będzie wzmocniony płaskownikami węglowmi 3x0.6mm

Druga wersja

[Kicior]

Rozwiązanie z natarciem - wydaje mi się, że dobrze wybrałeś.



1mm balsa ... jest naprawdę cieniutka...

Może dla pewności zrób sobie mały test. Oklej jakiś lement jedynką i przeszlifuj krzywiznę na gładko. Nie jestem pewien, czy nie będzie troszkę za cienka. Sam nigdy takiej nie stosowałem. Najcieńszą wybierałem 1,5mm.



Zastosowanie płaskowników wzdłuż boczków kadłuba znacznie go wzmiacnia. Szczególnie jeśli boczek jest tylko z balsy.

Ja wrzuciłem 1,5mm x 2,5 mm i byłem bardzo zadowolony

[leszek-bart]

Witam . Proponowane przez Ciebie natarcie będzie sporo ważyło , zrób lepiej tak jak robi to Sławek . Balsa 1 mm wcale nie będzie cienka , jeśli kupisz twardszą jej odmianę a nie tę miękką , białą .

Nie widzę sensu we wzmacnianiu rurką węglową natarcia , lepiej zastosuj płaskownik węglowy w dźwigarze .

[tomekst16]

Na dźwigarze planuję dać listewkę sosnową 2x6

[Kicior]

Miałem u siebie kilka kawałków balsy, które zostały z prac.

Zważyłem prostopadłościan z balsy średniej o wymiarach 8mm x 20mm x 43cm - waży 9,6g (nie zaokrąglany jak przy natarciu). Po wyszlifowaniu powinien stracić min 40%-50% swojej wagi.

[tomekst16]

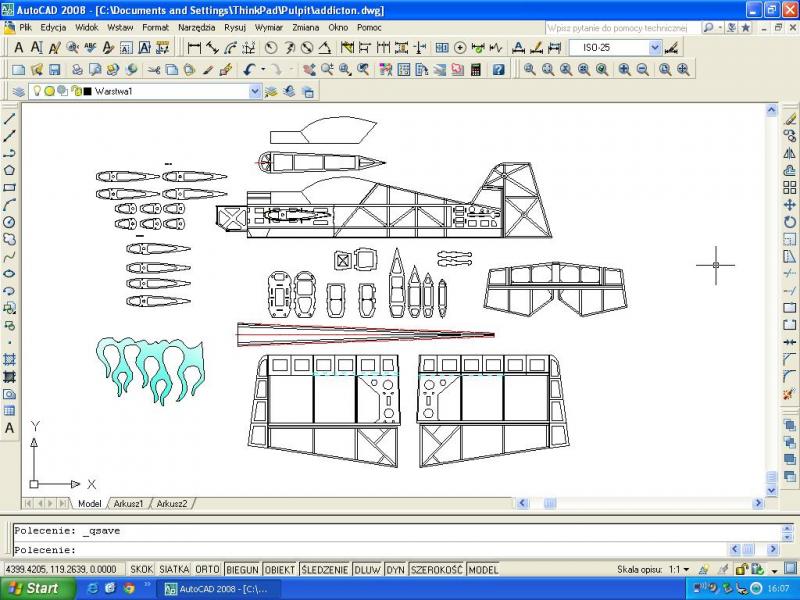

Wszystkie wręgi zrobione, profile i tp.

Czyli rysowanie prawie skończone, jeszcze tylko domek (sklejka 3mm).

Teraz tylko odkładać na materiały i budować. Ciekaw jestem jak to będzie latać.

Napisałem do emodelu o koszt laserowego cięcia żeberek i pary wręg, jeśli wyjdzie wmiarę tanio może się skuszę.

[Kicior]

Mam pytanei: z czego będą zrobione boczki kadłuba?

Balsosklejka czy balsa?

[tomekst16]

Balsa 3mm wzmocnione węglem (powinno wystarczyć).

[tomekst16]

Pisałem w "Hyde Park" ale nikt nie odpowiedział więc jeśli by ktoś mógł to był bym bardzo wdzięczny za zrobienie zdjęcia z profilu kadłuba, tak aby dobrze było widać białe płonienie na addictionie ?

[tomekst16]

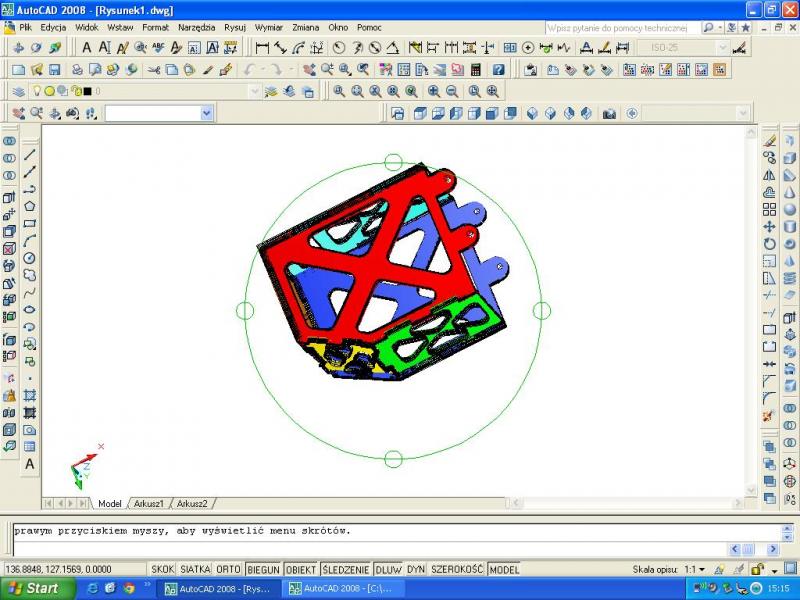

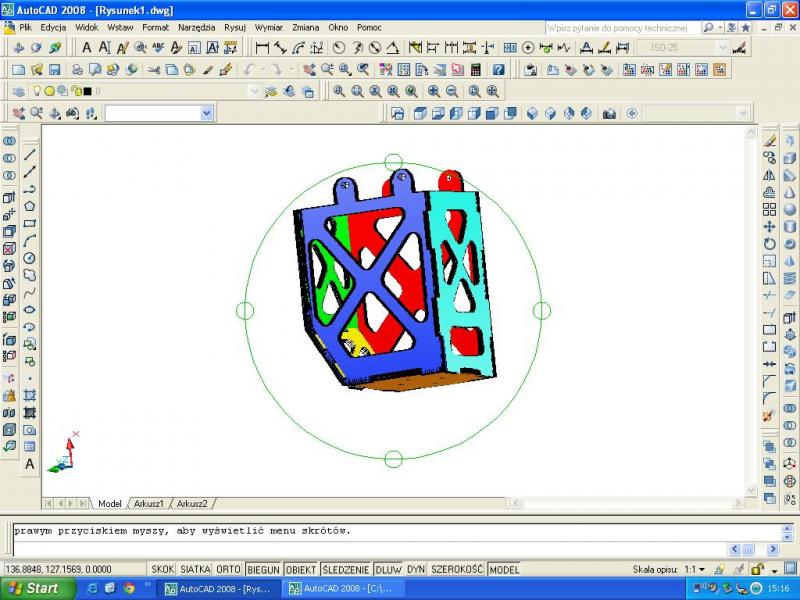

Złożyłem domek w 3d i niby wszystko pasuje, tylko przy montażu musiał bym pod szlifować jedną ściankę

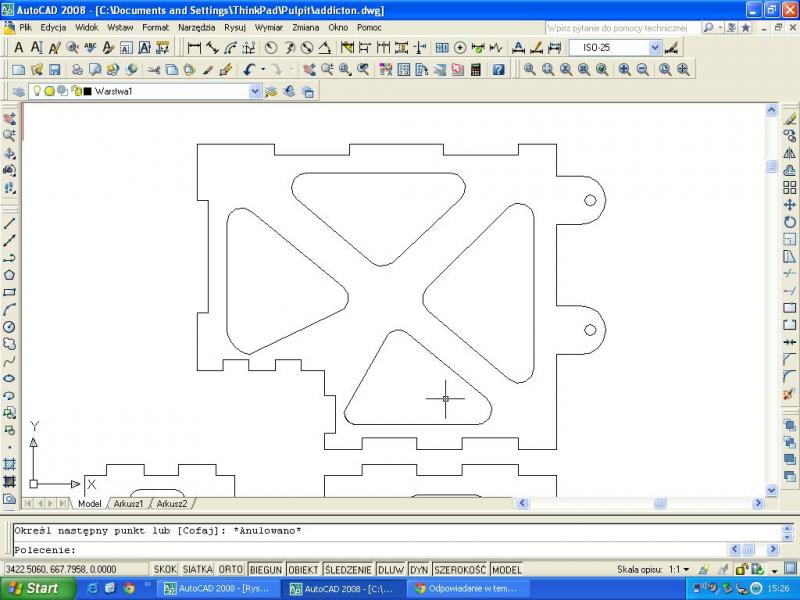

Ale zastanawiam się czy nie lepszym rozwiązaniem było by takie coś??
