Poniżej przedstawiam zdjęcia z budowy żaglowca w skali 1:96. W końcu to też model redukcyjny.



Rys historyczny (za wikipedią)


Żółty Lew - polski okręt wojenny - pinka (pinasa). Prawdopodobnie został zbudowany w Gdańsku w 1622 roku, jako pierwszy okręt wojenny zbudowany i ukończony w Polsce. W źródłach okręt ten występuje pod niemiecką nazwą (polskie brzmienie jest rekonstrukcją).

Był pierwszym i najmniejszym okrętem floty polskiej tworzonej przez króla Zygmunta III Wazę i biorącej udział w wojnie ze Szwecją; nazywany był też "starą pinką" w odróżnieniu od nowszych okrętów tej klasy. "Żółty Lew" wchodził w skład pierwszej eskadry okrętów polskich, która wzięła udział w zwycięskiej bitwie z eskadrą szwedzką pod Oliwą 28 listopada 1627. Jego kapitanem był Hans Kizero. Okręt nie odegrał w bitwie większej roli; uczestniczył w nieudanej próbie pogoni za wycofującymi się Szwedami.

2 grudnia 1627 roku "Żółty Lew" został wysłany w rejs rozpoznawczy w składzie eskadry czterech okrętów (ponadto "Latający Jeleń", "Arka Noego" i "Panna Wodna"). Jako jedyny z nich odniósł powodzenie, zdobywając fluitę holenderską, z którą powrócił do portu 13 grudnia (zdobyty statek następnie wzmocnił polską flotę jako okręt "Feniks"). 15 kwietnia 1628 "Żółty Lew" wyruszył w kolejny rejs rozpoznawczy (z "Panną Wodną", "Czarnym Krukiem" i "Feniksem").

Podczas ataku wojsk szwedzkich wspieranych przez artylerię na polskie okręty stojące u ujścia Wisły koło twierdzy Latarnia (Wisłoujście) po północy 6 lipca 1628, "Żółty Lew" został trafiony zapalającą kulą w magazyn prochu i eksplodował, zginął przy tym również kapitan Hans Kizero.

pojemność: 60 łasztów (ok. 120 ton)
długość kadłuba między stewami - ok. 19,9 m (70 stóp amsterdamskich)
szerokość kadłuba - ok. 5,4 m (19 stóp)
załoga: 30 marynarzy i do 50 żołnierzy piechoty morskiej
uzbrojenie: 10 dział niewielkich wagomiarów (do kilku funtów) w baterii burtowej oraz prawdopodobnie kilka miotaczy kamieni (perier) (ilość dział była zmienna w niewielkich granicach)

Opis modelu:
Model wykonany od podstaw z drewna. Za wzór posłużył model kartonowy wydany przez wydawnictwo "Ship Yard".

Kadłub wykonany został jako blok. Wręgową konstrukcję wypełniłem miękkim drewnem. Na zdjęciu widać też gotowy kadłub kartonowej wycinanki służący jako wzór.
Na tym etapie wykonałem też pokład. Widać go na modelu w lewym górnym rogu. W tym samym czasie budowałem dwie takie pinki. Finalnie powstała tylko jedna. Drugi kadłub nadal gdzieś leży :-)

Kolejnym krokiem było wykonanie poszycia na rufie.

i burtach.

Nie posiadam wszystkich zdjęć z całości prac. Mamy więc tutaj mały przeskok. Surowy kadłub jest częściowo wyposażony i pomalowany.

Na kolejnych zdjęciach model jest wyposażony i czeka na takielunek. Lawety dział wykonane z pojedynczych elementów. Jeżeli chodzi o wielkość to dla porównania powiem, że do wykonania kul armatnich znajdujących się w jaszczach przy nadburciach (to te małe ustrojstwa pomiędzy armatami), zastosowałem kulki 0,7 mm z wkładów do długopisów.

Widok od rufy

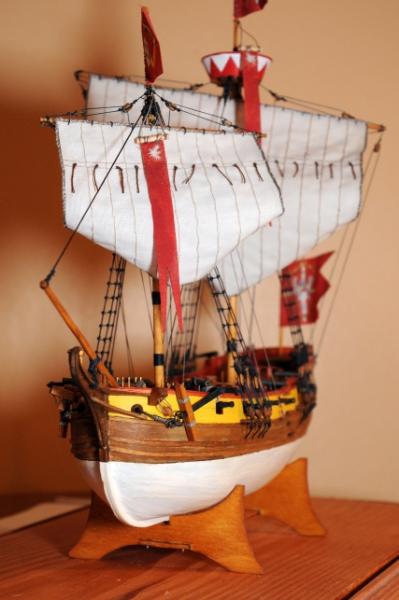

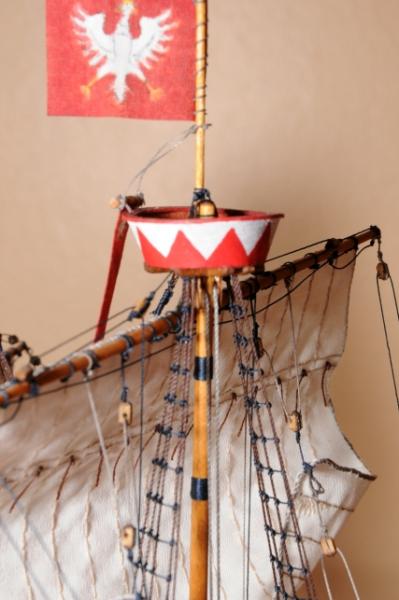

Ujęcia gotowego modelu

Dla porównania z obiektem o znanej wielkości :-)

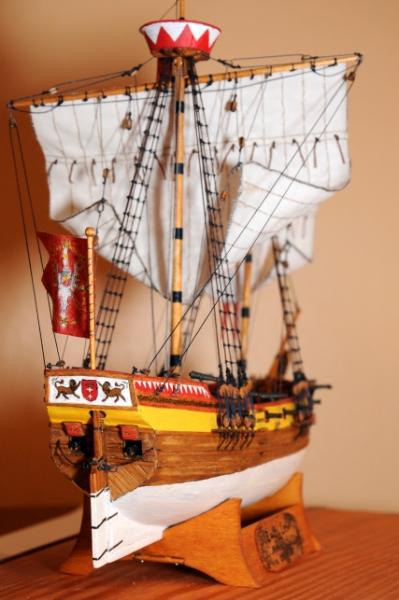

Ujęcia w całości

Trochę mi to zajęło zbudowanie tego ustrojstwa, ale warto było :-)
