Dragon 30cc v2 ostatecznie 55cc


Rekomendowane odpowiedzi

Opublikowano

będzie to już drugie wcielenie Dragona którego plany były drukowane w Modelarzu

powiększony i zmodyfikowany z kilkoma poprawkami powraca na warsztat :)



Silnik zdezelowana 30

rozpiętość 185cm

długość 190cm

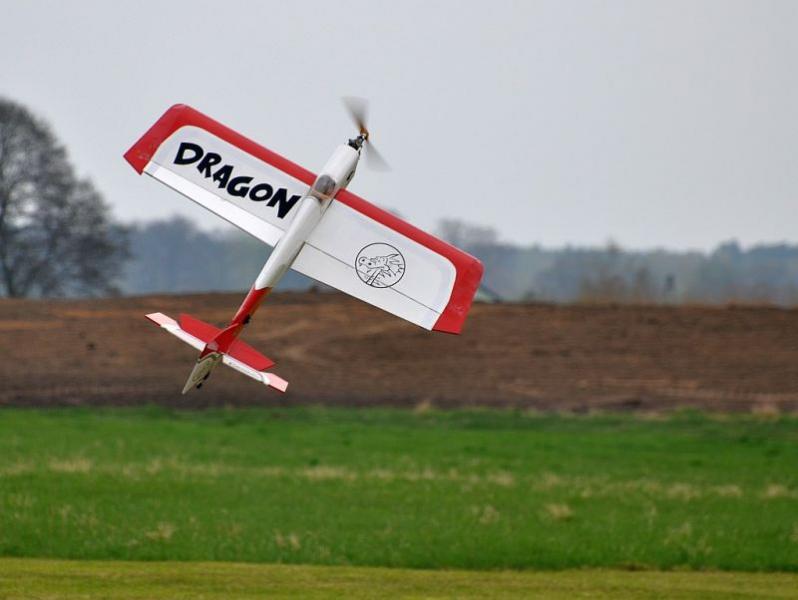

zdjęcie  poprzednika




a teraz zabieramy się do pracy :lol:















Opublikowano

Witam.

Też kończę budowę DRAGONA tylko trochę mniejszego 150 cm z drobnymi modyfikacjami.Kibicuję i życzę aby był mniej pechowy od starszego brata ;)

Adam.

Opublikowano

Witam.

Też kończę budowę DRAGONA tylko trochę mniejszego 150 cm z drobnymi modyfikacjami.Kibicuję i życzę aby był mniej pechowy od starszego brata ;)

Adam.

A jakie modyfikacje wprowadziłeś? Może coś na planach trzeba zmienić?

Opublikowano

A jakie modyfikacje wprowadziłeś? Może coś na planach trzeba zmienić?



raczej nie ma co zmieniać :)  ten jak i poprzedni są większe od standardowego Dragona



dzielone skrzydło musi być i nieco szerszy kadłub silnik mieścił się na styk i słabe było dojście do śrub mocujących skrzydła



poprzednik miał dzielone skrzydła ale nie był rozbierany do transportu bo mieścił się w całości



trochę czasu minęło mam inne samoloty które też chciał bym na lotnisko zabrać i kieszenie z papieru już być nie mogą więc tym razem przygotowałem sobie je z laminatu



rurka dural 25mm i 3 zwoje tkaniny 120g









pół żebra już są pozostało zrobić otwory na kieszenie bagnetu w żeberkach i oszlifować wszystko

Opublikowano

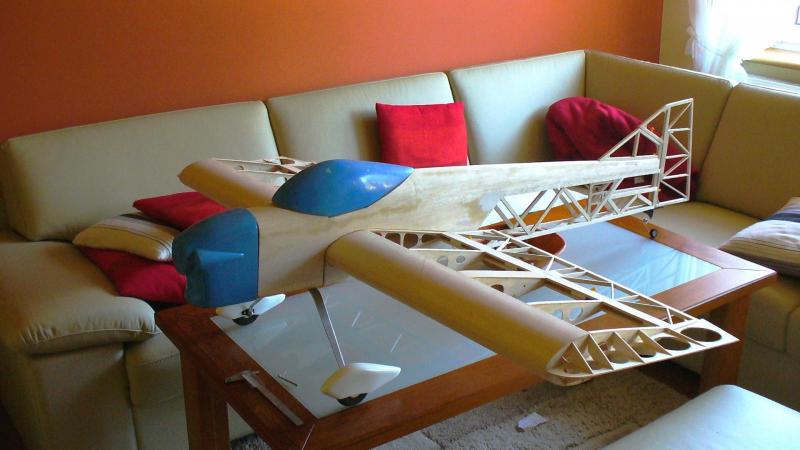

Panie Andrzeju w moim Dragonie również zmiany są kosmetyczne .Ponieważ strasznie podoba mi się U-Can-DO 60 , upodobniłem więc nieco kadłub do modelu Great Planes - nie naruszając  oryginalnej  konstrukcji ani proporcji  skrzydeł i stateczników - biorąc pod uwagę  pozytywne opinie użytkowników Pana konstrukcji.Całość przeskalowana minimalnie do rozpiętości 150 cm .Napęd 15 cm czterotakt.Pozdrawiam i gratuluję udanej konstrukcji - Adam.


Opublikowano

Panie Andrzeju w moim Dragonie również zmiany są kosmetyczne .Ponieważ strasznie podoba mi się U-Can-DO 60 , upodobniłem więc nieco kadłub do modelu Great Planes - nie naruszając  oryginalnej  konstrukcji ani proporcji  skrzydeł i stateczników - biorąc pod uwagę  pozytywne opinie użytkowników Pana konstrukcji.Całość przeskalowana minimalnie do rozpiętości 150 cm .Napęd 15 cm czterotakt.Pozdrawiam i gratuluję udanej konstrukcji - Adam.

Witam

Dzięki za dobre słowa, jakoś tak wyszło z Dragonem :) . Wg opisów Dragon powstał już w czterech wielkościach, oryginał, większy, jeszcze większy i mini, bo Prezes Henio( u nas) zbudował też  wersję o rozpiętości 1100mm. I też dobrze lata :) .

Opublikowano

Będę kibicował, świetny model, może też zrobię drugiego smoczusia, chociaż na razie pierwszy troche poobijany ale lata wspaniale

Opublikowano

projekt po taniości i z tego co mam więc zwykła sklejka 3mm pół żebra tak samo

Po taniości czyli zamiast balsy a sklejka balsowo-lipowa ? :)

  • 2 tygodnie później...
  • 3 tygodnie później...
  • 2 tygodnie później...
  • 2 lata później...
Opublikowano

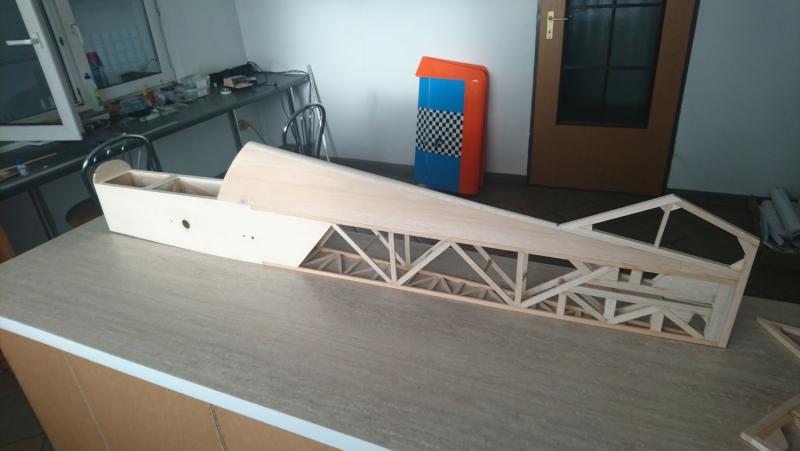

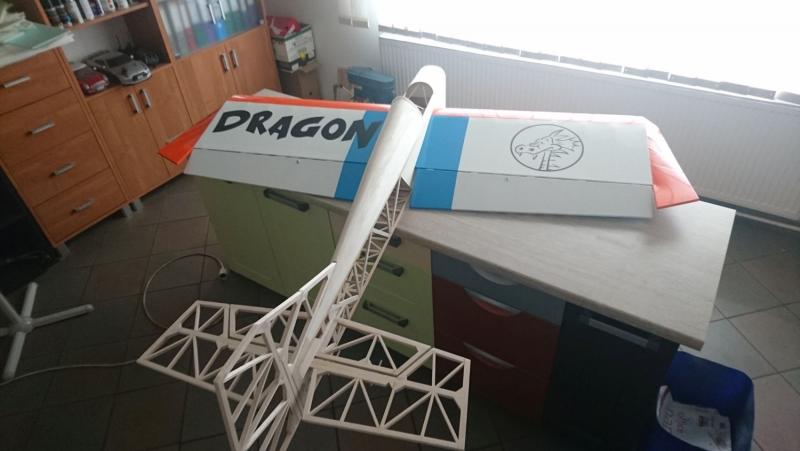

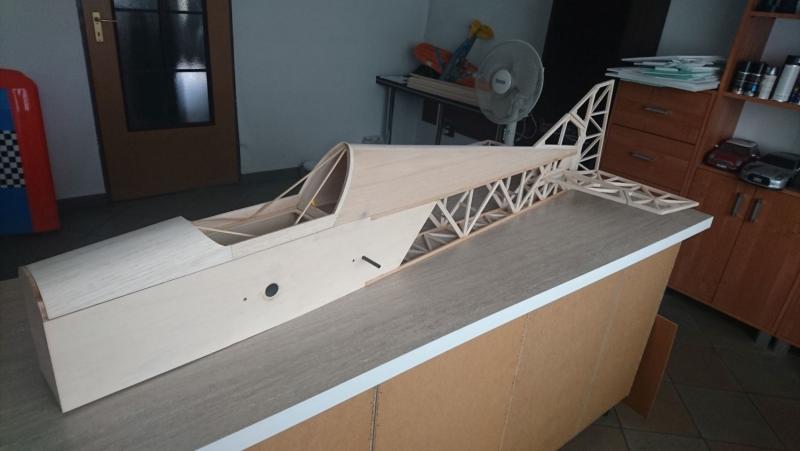

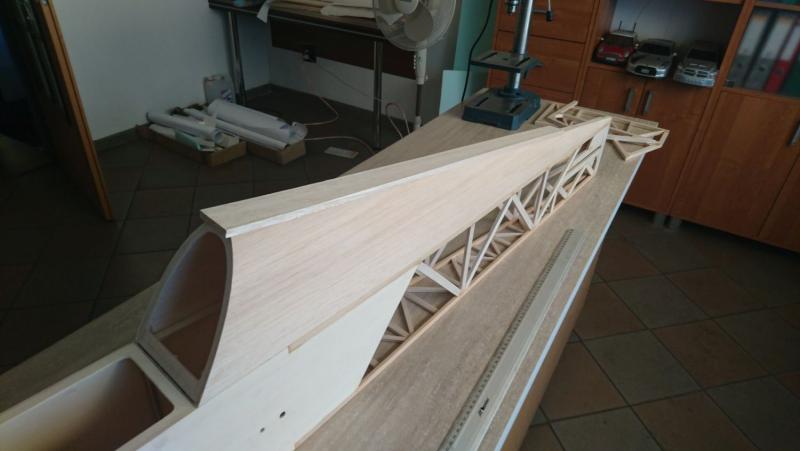

mała aktualizacja po 2 latach   ....    dobrze że w modelarni nie mam wilgoci bo nie było by do czego wracać :lol:




















pozostało przygotować mocowanie serwa wysokości i kółka ogonowego



może w tym roku jeszcze poleci

  • Lubię to 1
  • 2 miesiące temu...
Opublikowano

CZESĆ był oblot???? Na zbliiżającą się zimę planuję budowę tego modelu pod silnik 30 ale narazie mam problem z planami pod tą wielkośc silnika Słabo chyba szukalem w necie Czy mógłbyś pomóc w tym temacie
