Piaget 3D - Home made.

[skuter]

Naszła mnie ochota zbudowania czegoś taniego do latania przed blokiem. I tak z myśli powstał projekt. Jest to Piaget 3d.

Kilka danych.

Rozpiętość 82cm

Długość 89cm

Silnik Emax GT2205/22

Regiel Redox 20A

Serwa TowerPro SG90

Lipo 2s 800mAh

Materiał jakie mam: depron 6mm, rurki węglowe 2mm 2,5mm i 3mm, płaskiwnik węglowy 5x0,5mm.



Ponieważ jest to mój pierwszy elektryk napewno będę potrzebował kilku porad. Cenne uwagi mile widziane

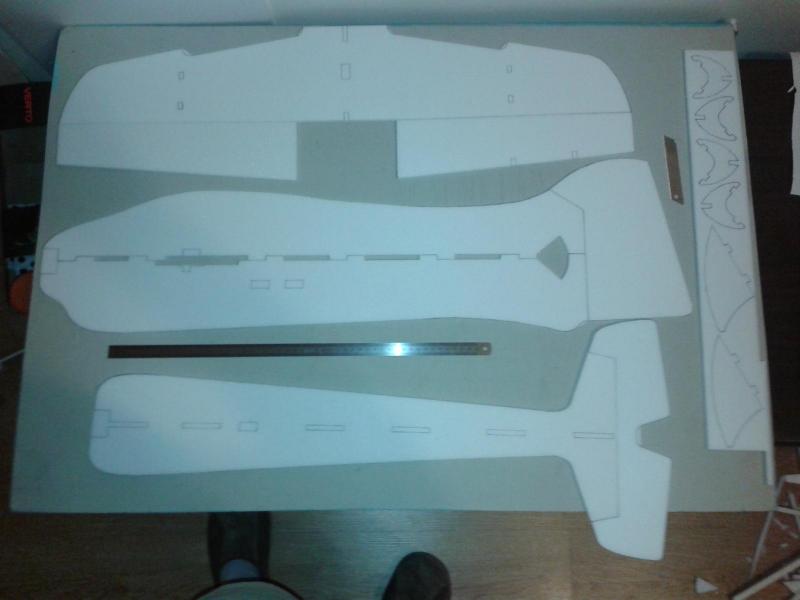

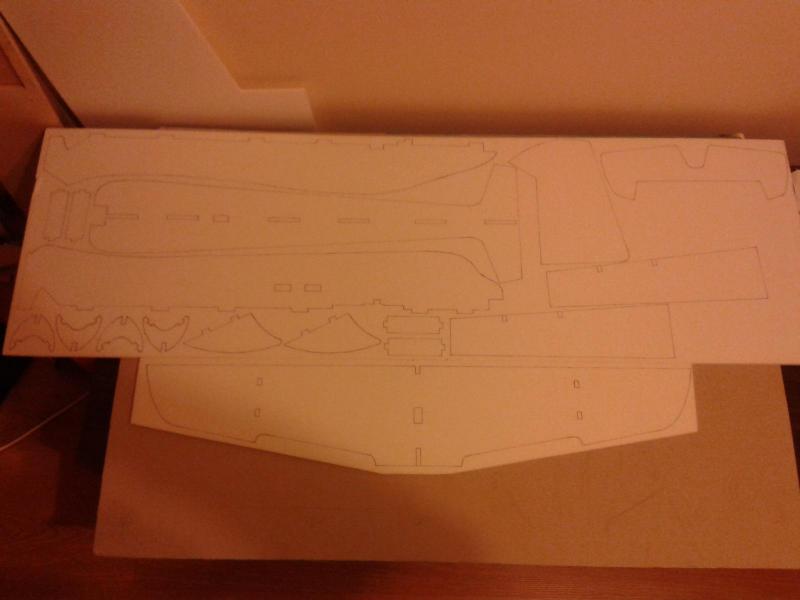

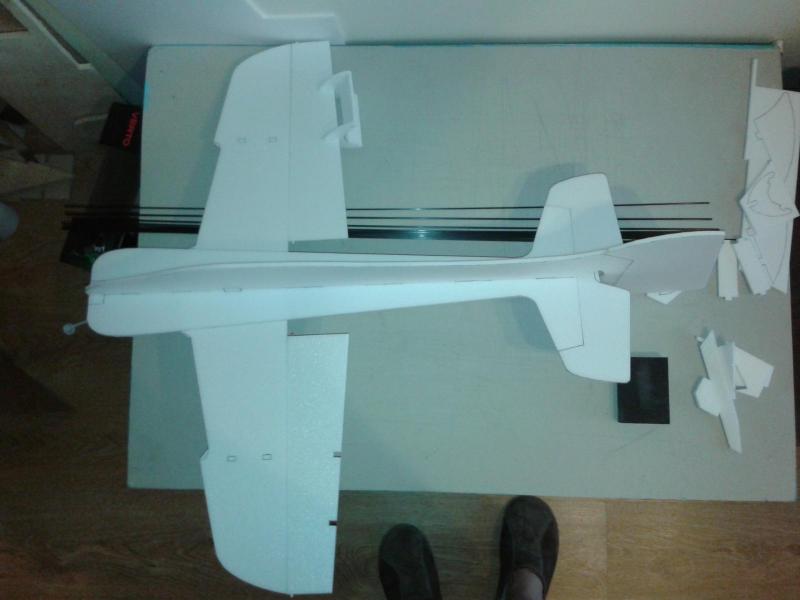

A tak to wygląda na chwilę obecną.





[wacek.matuszak]

Jaką wagę do lotu przewidujesz i jakie śmigło chcesz zastosować.Będę obserwować postępy w budowie.

Pozdrawiam Włodek

[skuter]

Będę chciał się zmieścić w masie 240g z tym wyposażeniem jakie posiadam. Smigło GWS 8x4,3 SF.

[wacek.matuszak]

Dzięki .Myślę że z tym wyposażeniem to jest do osiągnięcia .Czekam na dalsze fotki.

Włodek

[idfx]

Będę chciał się zmieścić w masie 240g z tym wyposażeniem jakie posiadam. Smigło GWS 8x4,3 SF.



z pakietem gotowy do lotu ?

[skuter]

Dzięki Włodek za zainteresowanie tematem

Kacper tak 240g z pakietem gotowy do lotu.

Mam kilka pytań do znawców tematu.

Zastanawiam się czy na dźwigar skrzydła zastosować rurkę węglową 3 mm czy płaskownik 5x0,5 mm wklejowy w pionie?

Czy natarcie skrzydła również wzmacniać węglem?

Ciekawy jestem też jakie macie patenty na zawiasy i dźwignie sterów w tego typu modelach?

Czy wszystko kleić na UHU Por?



Pozdrawiam Tomek

[idfx]

Nie chcę Cię martwić, ale się może nie udać .. Sam z tym walczyłem.



W Twoim przypadku :



silnik - 23 g

serwa - 36 g

regulator - 25 g

pakiet od 62 do 75 g

kabelki, węgiel, śmigło - 15 g

klej - 8 g

odbiornik - 3 - 20 g



średnio na sam model zostaje 50 gramów. Zważ bo sam jestem ciekawy.



Może moje walki z doborem wyposażenia coś pomogą :



http://pfmrc.eu/index.php?/topic/51170-dob%C3%B3r-lekkiego-wyposa%C5%BCenia/



Możesz spokojnie zastosować ten silnik co ja i regulator 10A. Zawsze jakaś oszczędność na masie ..

[Jacekecaj]

Może aż takim znawcą tematu nie jestem, ale jako dźwigar stosowałem płaskownik 5x0,5 sprawdzał się w 100%- tach (przyklejony również  na natarciu zdecydowanie jeszcze usztywni skrzydła, ale przy grubości depronu 6mm myślę że zbyteczny). Zawiasy to taśma jak dobrze pamiętam Blenderm szer 10mm, lub inna dobra taśma klejąca (oczywiście klejona z dwóch stron). Dźwignie wycinałem z cienkiego laminatu 0,5-1,0mm ; w niektórych sklepach np. ABC RC możesz kupić gotowe dźwignie jak i zawiasy. Możesz spokojnie kleić na UHU-Por



Dopiero teraz doczytałem: czemu dajesz taki duży regulator oraz serwa? ( chyba, że masz akurat pod ręką a nie chcesz kupować innych)



ps. skąd miałeś plany?

[skuter]

Jacku plany mam z rcgroups. Przy drukowanie trzeba powiększyć na 128% aby wymiary wyszły. Dzięki za cenne uwagi.

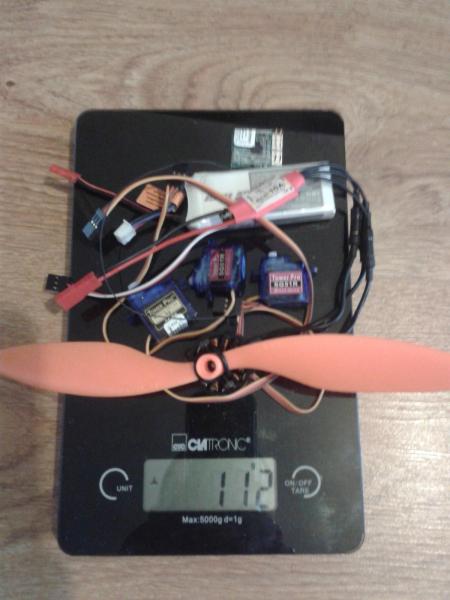

Aktualnie całe wyposażenie z kablami i śmigłem waży 142g (silnik 23g, regiel 25g, odbiornik 12g, serwa 36g, pakiet 43g, śmigło 3g)

Kable będę jeszcze skracał co by niepotrzebnej masy nie wozić

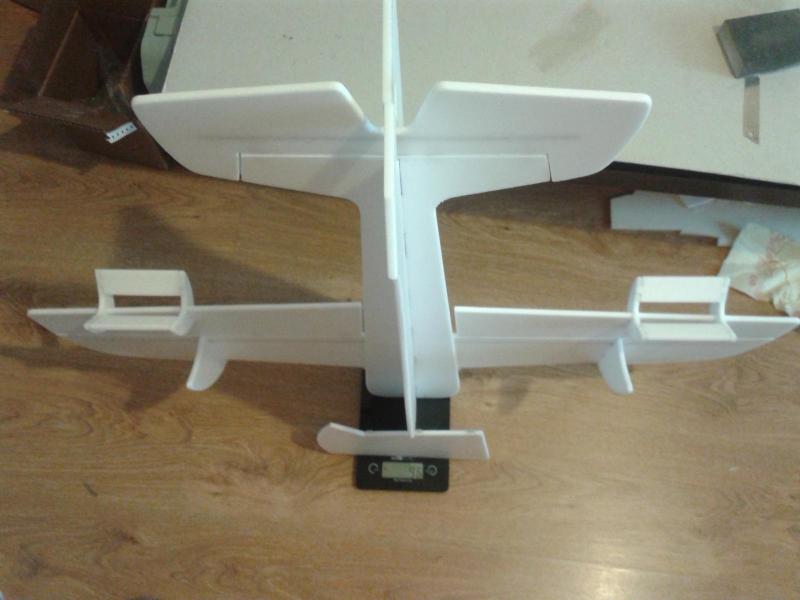

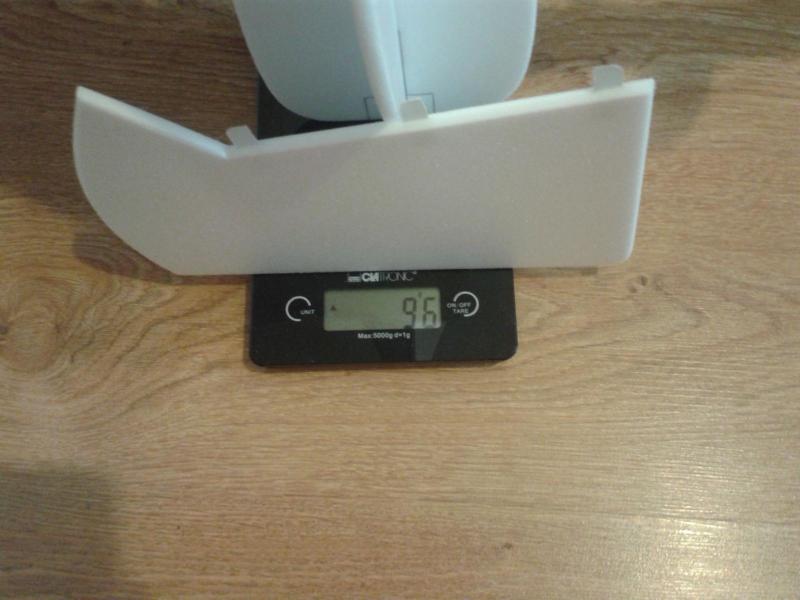

Wszystkie pianki wycięte i oszlifowane 84g.

Póki co 226 g.

Dojdzie węgiel, zawiasy i dźwignie sterów.

Powinno tak na styk być.



Zastanawiam się czy nie skusić się faktycznie na mniejszy regulator np ray 12A lub redox ECO 10A?



Pozdrawiam Tomek









Piaget_3D_Full.pdf

[idfx]

pakiet 2s .. to źle podałem masę bo dla 3s. Trzymam kciuki i podaj masę końcową bo bardzo jestem ciekawy

[skuter]

Byłem dzisiaj w sklepie modelarski na drobnych zakupach i stało się.
Będzie regulator redox Eco 10 A 8 g i dwa serwa na ogon po 5 g tower pro sg 51r.
Powinno to dać jakiś 25 g oszczędności na wadze.
Niestety nie miałem czasu podłubać przy modelu ale jak tylko prace ruszą to będą i fotki.
Pozdrawiam Tomek



Żeby nie pisać postów pod sobą edytowałem istniejący.

Ostateczne wyposażenie:

Silnik GT 2205/22

Regiel Redox Eco 10A

Pakiet 800mah 2s Dualsky

Serwa 2x SG51R i jedno SG90

Odbiornik Sanwa RX 40V

Smigło GWS 8x4,3 SF



Przepraszam za jakość zdjęć pod ręką tylko telefon miałem. Finalne zdjęcia będą lepszej jakości.

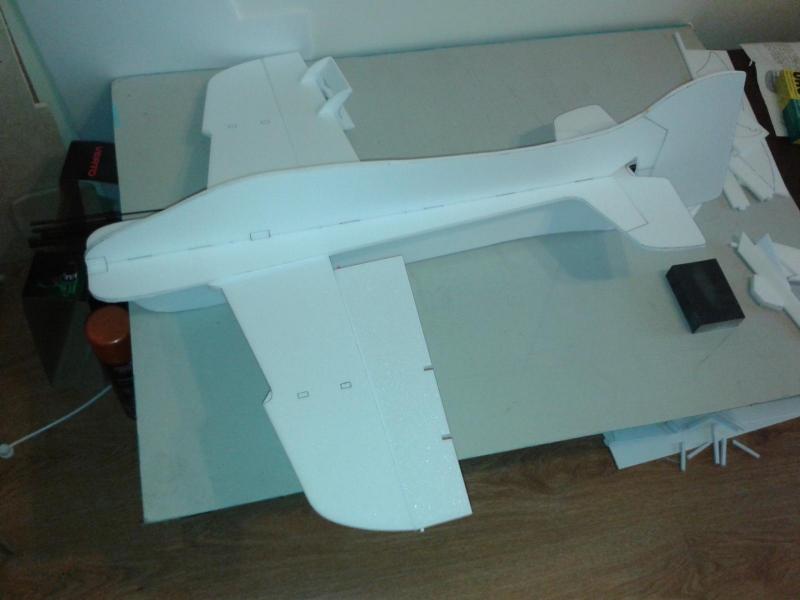

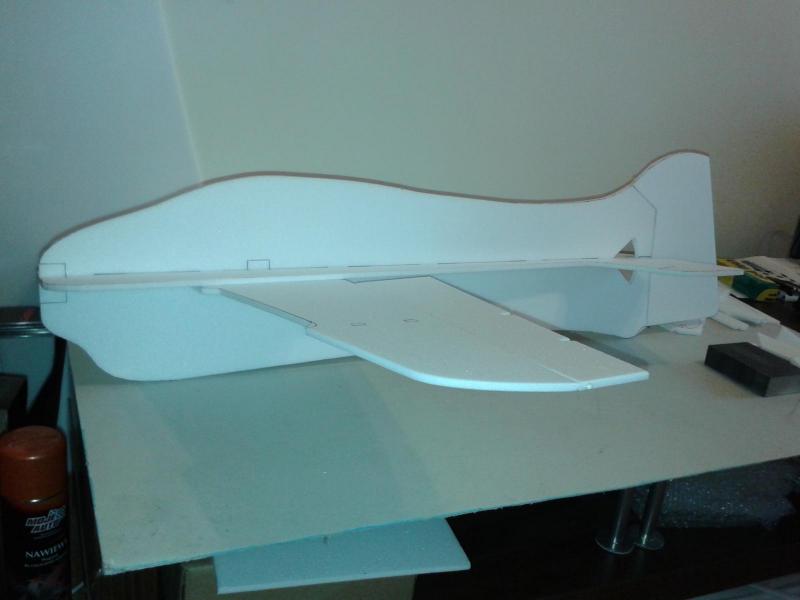

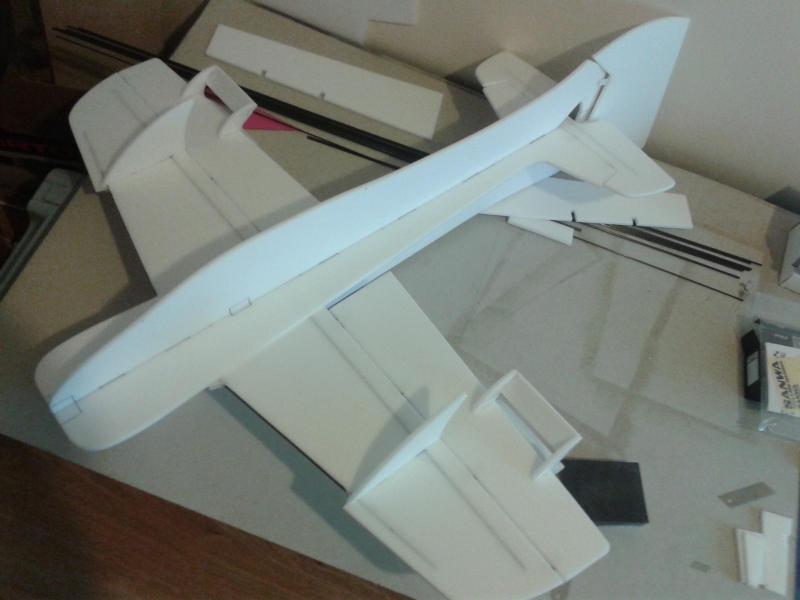

A tak wyglądają postępy prac:



[skuter]

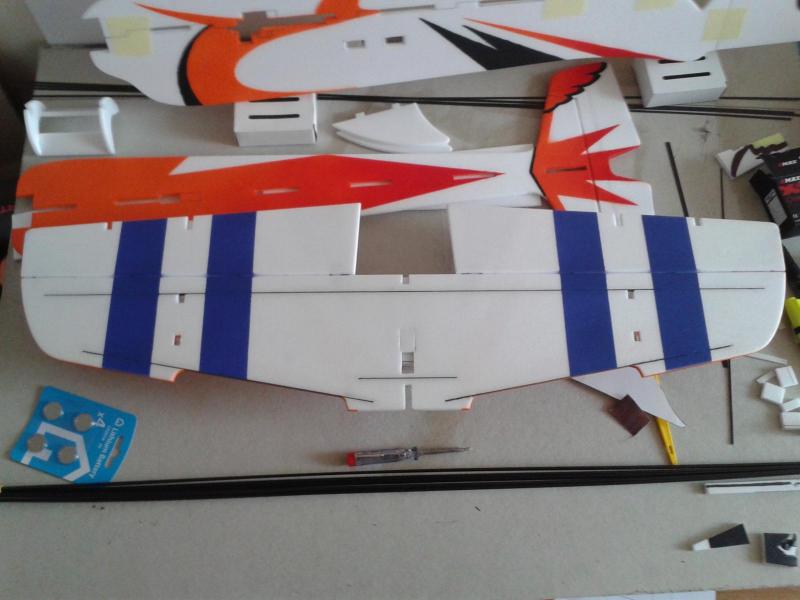

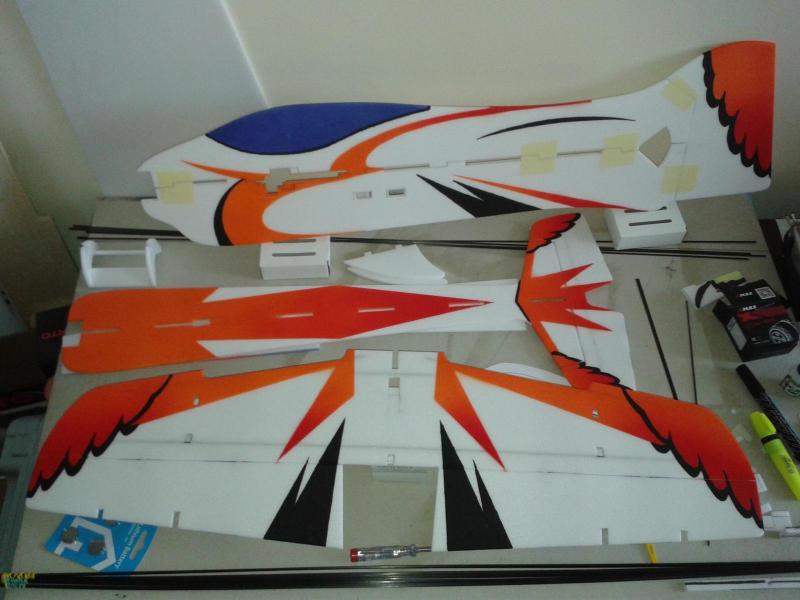

Prace mają się ku końcowi. Model pomalowany i posklejany do kupy. Zamontowane serwa.

Został montaż silnika, regla, pakietu i odbiornika oraz popychacze sterów.



Kilka kolejnych pytań:

Gdzie powinien znajdować się środek ciężkości? Czy wyważać standordowo tak jak modele do 3D?

Czy zastosować wykłon silnika jeśli tak to jaki? Myślałem ustawić jak w większości modeli ok 2-3 stopnie.

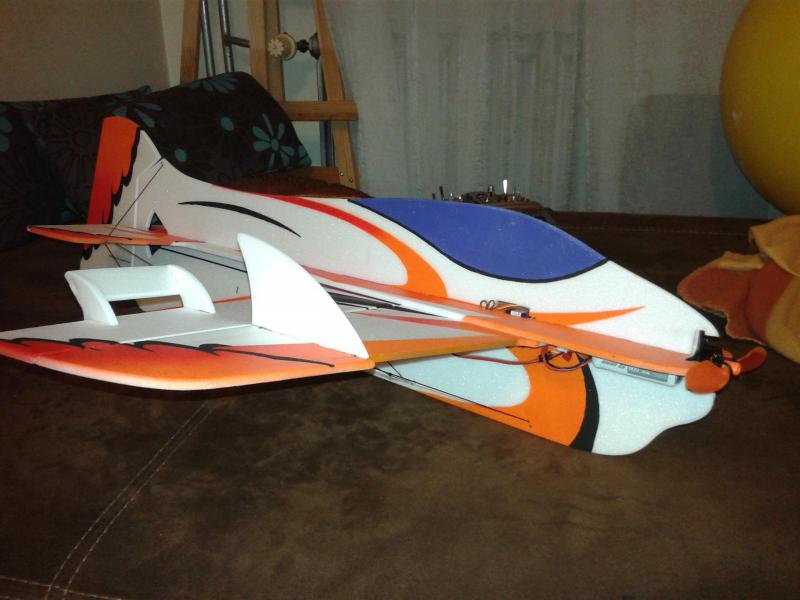

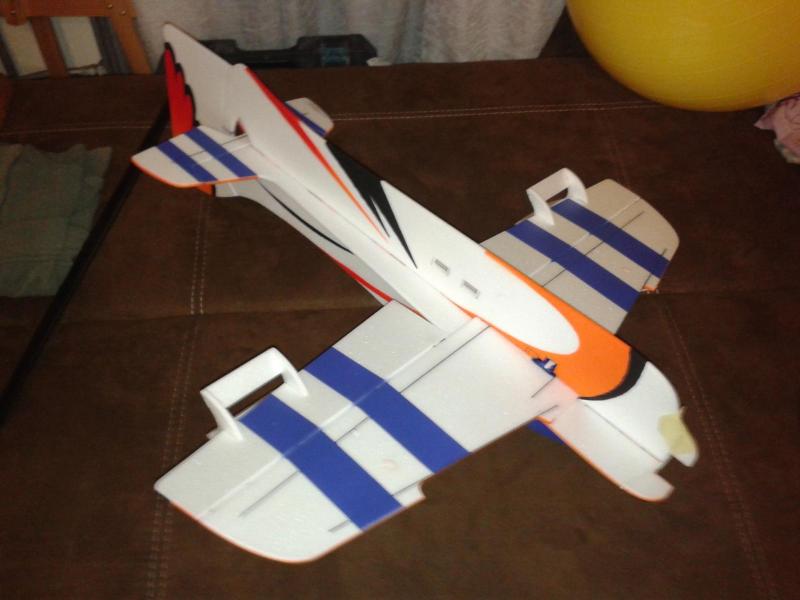

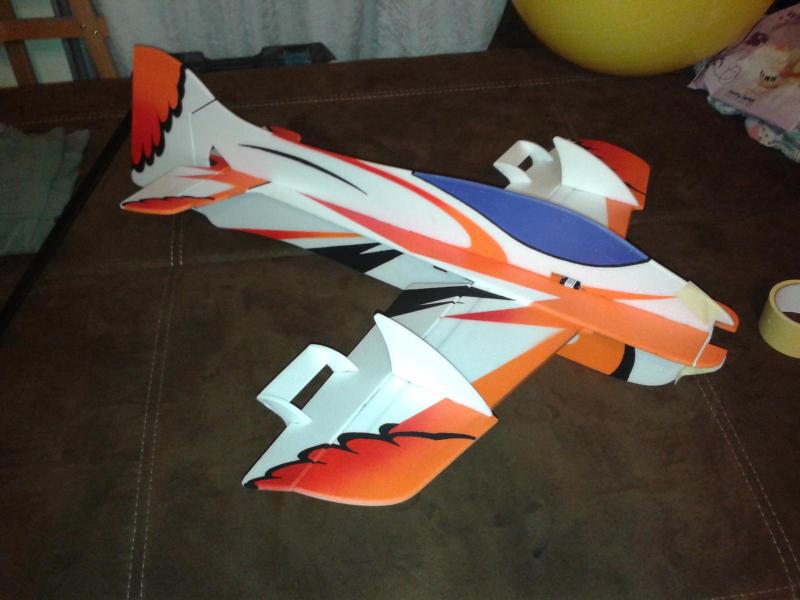

A tak się prezentuje:







[andrzej351]

model wygląda świetnie,malowanie naprawdę super  ! ustaw tylko wykłon,ok 2 st. a wyważenie standardowo do 3D. ja swoje modele wyważam w 1/3 głębokości skrzydła i taki sposób najlepiej się sprawdza a latam głównie 3D.

[wacek.matuszak]

Piękne malowanie .Zdradźcie czym maskujecie krawędzie malowania że macie takie doskonałe linie. Mnie zawsze na depronie odrobina farby wlezie pod taśmę. Zresztą na laminacie też czasami daję ciała. Łatwiej mi zbudować 5 modeli niż jeden jako tako ozdobić !!!

Włodek

[skuter]

Dzięki Andrzej za konkretną odpowiedź :-)

Włodek pasy na spodzie maskowałem taśma malarską, resztę robiłem szablony z preszpanu położone na depron i przyciśnąłem czym się dało żeby nie odstawały. Malowanie i od razu ściągałem. Czarny malowałem cieniutkim pędzelkiem artystycznym matowym humbrolem (od ręki). Nie wyszło idealnie ale może być. ;-)

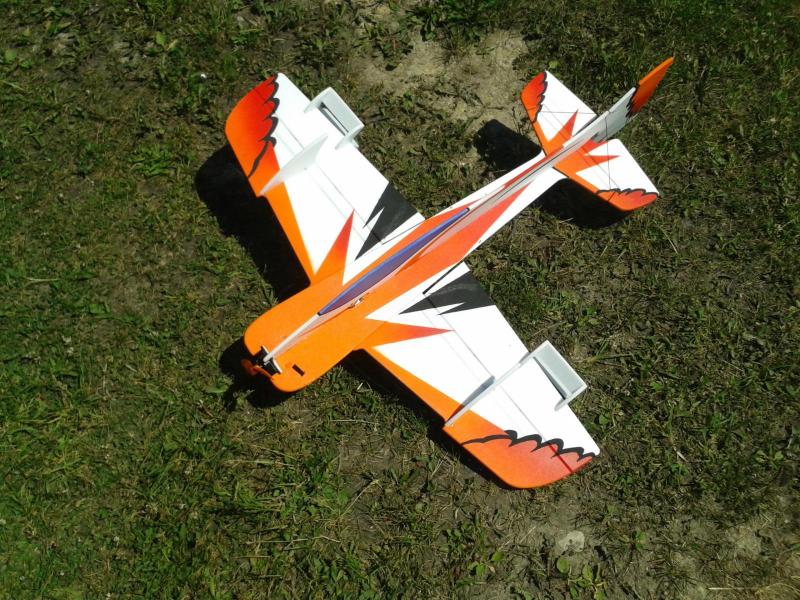

Napęd zamontowany. Ciągnie pionowo do góry. Jeszcze kratownica z rurek węglowych, popychacze i dźwignie sterów i będzie oblot.

[andrzej351]

żadnych rurek węglowych!zwykłe pręciki węglowe 0,8-1 mm w zupełności wystarczą...



pamiętaj że taki model powinien ważyć jak najmniej.

jeśli sobie dobrze przypominam to mój (oryginalny) Piaget ważył do lotu około 220-230 g.

[skuter]

Budowa modelu zakończona. Fajnie Andrzeju że napisałeś o tych prętach. Kratownica wykonałem z prętów węglowych 1mm. Obawiałem się że całość będzie za mało sztywna ale bezpodstawnie. Dzięki Andrzej

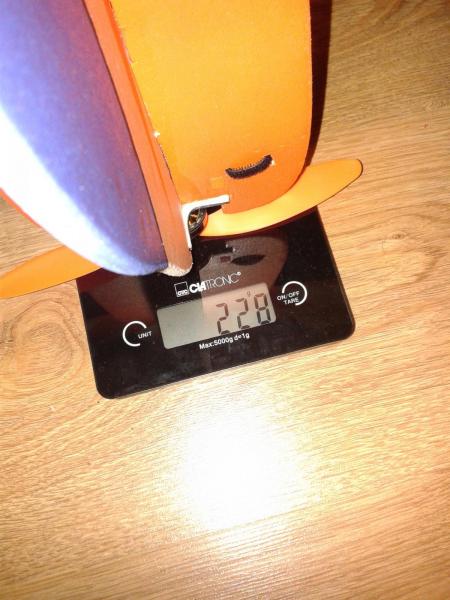

Całość wyszła 228g z pakietem 800mAh.



To pozostał jeszcze tylko oblot









[andrzej351]

świetna robota!model ładnie, czysto i fachowo złożony.wierzę że będzie ładnie i stabilnie latał a ty będziesz z niego bardzo zadowolony.

zamiast pakietu 800 mAh dałbym 500 mAh. w zupełności wystarczy,czas lotu będzie podobny do tego na 800-ce a model będzie lżejszy i wolniej latający...

[skuter]

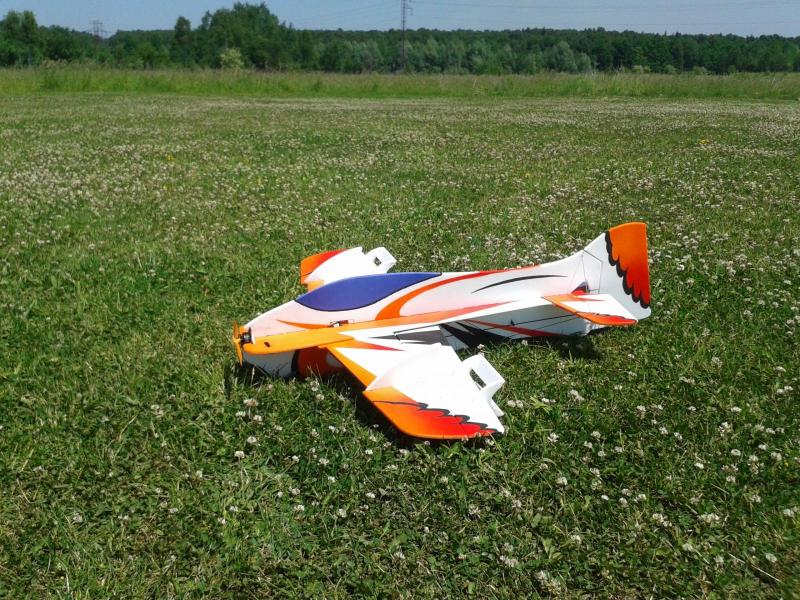

Pogoda dopisała i model został dzisiaj oblatany. Lata bardzo stabilnie. Nie było potrzebne żadne trymowanie. Radzi sobie świetnie z niewielkimi podmuchami wiatru. Lądowanie to bajka

Smigło GWS 8x4,3 SF okazało się lepsze, daję troszkę większy ciąg niż 8x4. Niestety nie mam filmiku z oblotu ale przy następnej okazji coś nakręcę.

Dziękuję wszystkim za cenne uwagi i pomoc które bardzo się przydały.
