Prosty kątomierz do mierzenia wychyleń powierzchni sterowych

[poharatek]

Niedawno zanabyłem, złożyłem i ulotniłem Sbacha 342 od RcFactory.

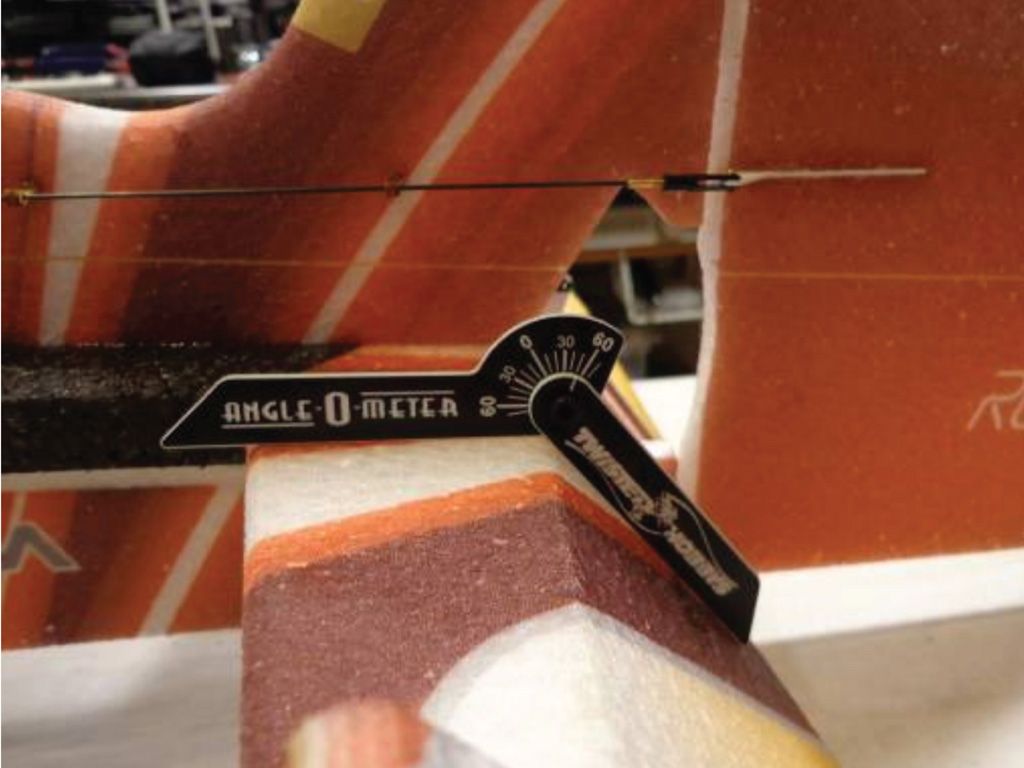

Przeglądając instrukcje do innych modeli tego producenta, znalazłem zdjęcie fajnego gadżetu:

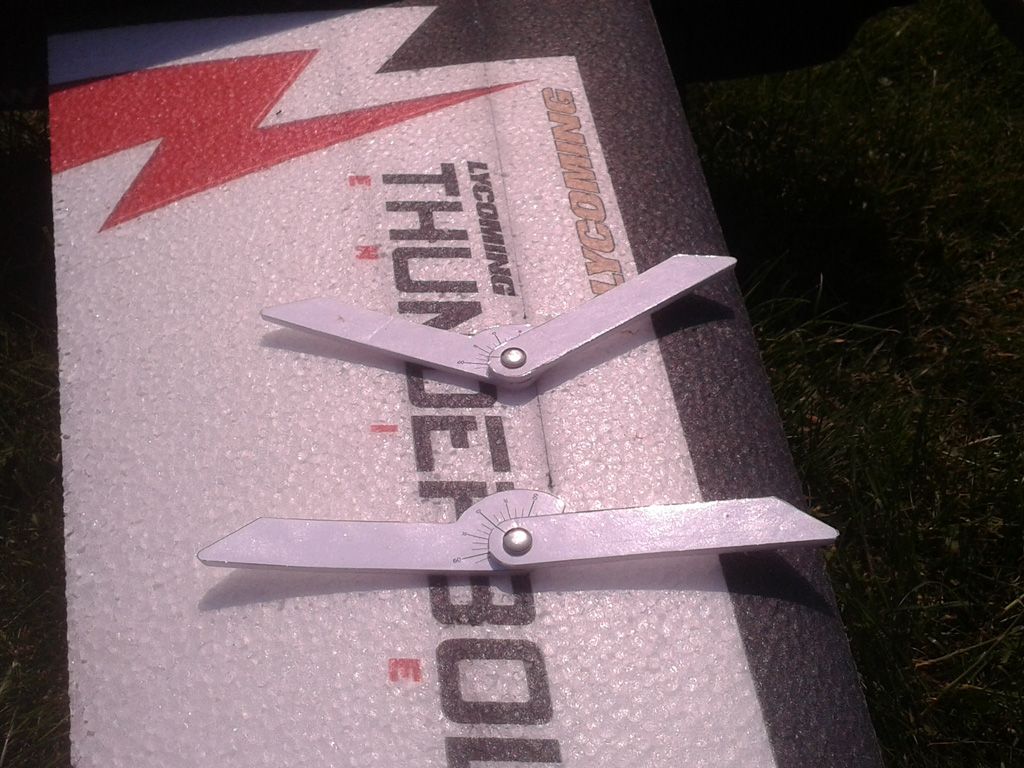

Spodobała mi się jego użyteczność i prostota. Posiedziałem chwilę w programie graficznym , potem 15 min w warsztacie i powstało takie cuś:



Wykonany jest on z depronu 3 mm, na który został naklejony szablon wydrukowany na zwykłym papierze. Po wycięciu zabezpieczyłem  papier przez naklejenie bezbarwnej taśmy klejącej (można też polakierować, ale leniwy jestem ). Za ośkę robi nit kaletniczy 3mm. Jeśli ktoś chce zrobić trwalszą i bardziej pancerną wersje - to zamiast depronu można użyć np. twardej balsy 3mm, lub owocówki.



Nie jest to hiper-dokładne narzędzie i nie nada się do ustalenia wychyleń na 11,324 stopnia w dużym modelu, ale do określenia o ile stopni wychylają się stery w jakimś szkoflajerze - jak najbardziej.

Na przykładzie mojego Sbacha:

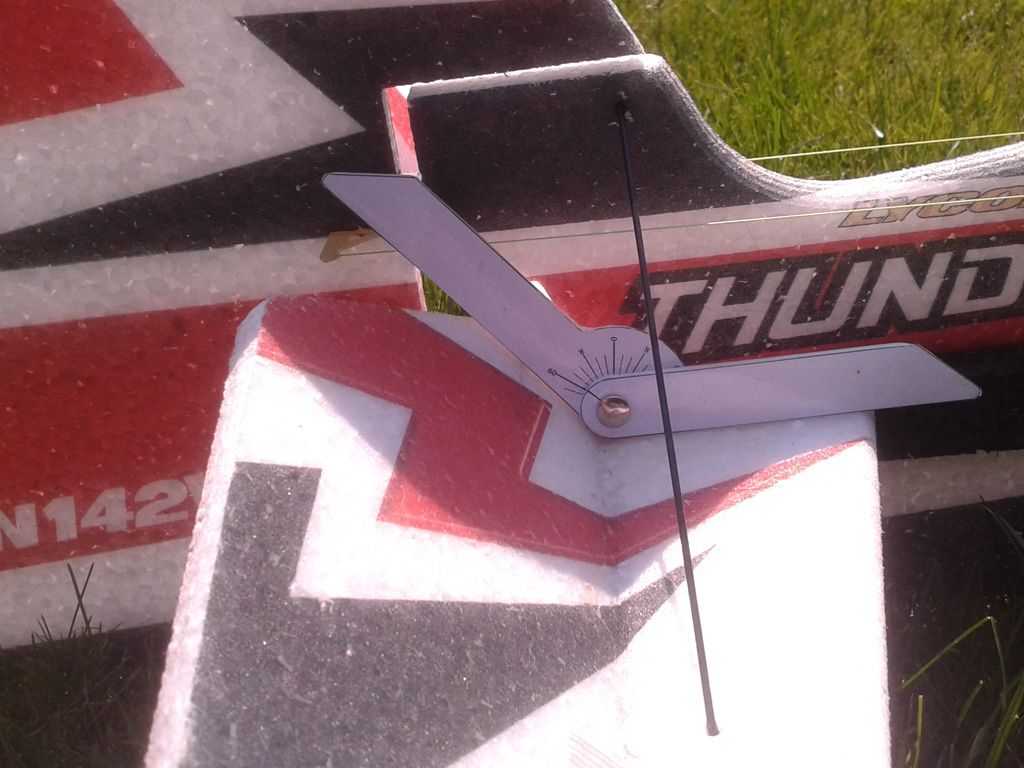

Ster wysokości 60o.

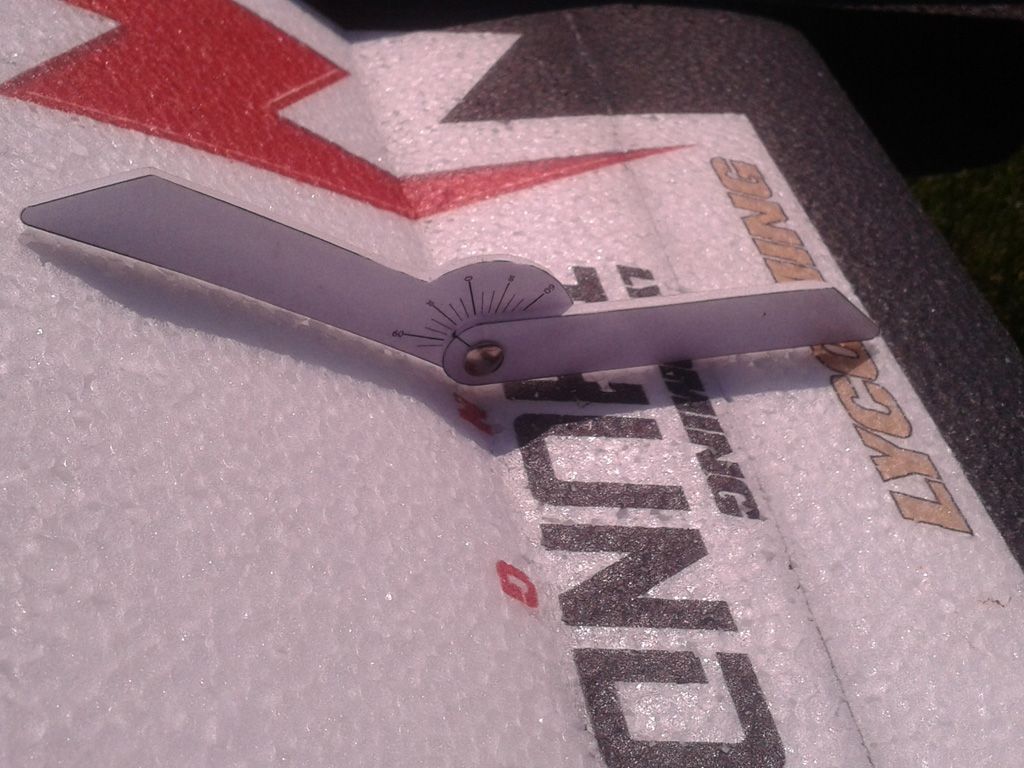

Lotka - 40o.

(Jak widać kawał waryjata jest z tego Sbacha, ale o tym napiszę w innym wątku, jak w końcu uda mi sie jakieś filmy z lotów nakręcić )



Na spinaczu załączam plik pdf z rysunkami kątomierza - może komuś się przyda

katomierz.pdf

[Marcin K.]

To są duże wychylenia SW w pod kąt prosty.

A przyrząd całkiem fajny jeżeli komuś zależy na numerkach:)

[poharatek]

O ja cie... to jak ten Flash robi beczki na takich wychyleniach?

(Bo u mnie na 40 stopniach jest już wiertarka wysokoobrotowa....)

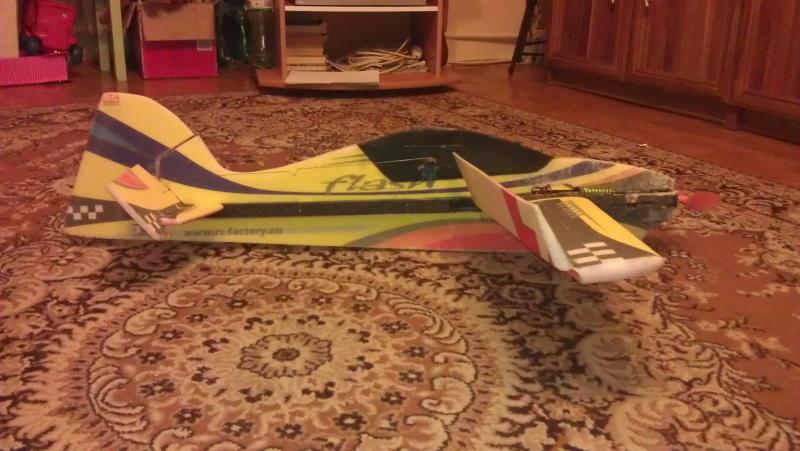

[Marcin K.]

Tu też było hardcorowo:D Ale modelem cieszy się(mam nadzieje )  już nowy właściciel
