ToTo-23 Batman


Recommended Posts

Za namową Zbiga i po obejrzeniu The BATA postanowiłem swego batmana zaprojektować.
Dodatkowo fajnie się w niego wpisuje ( mam nadzieję ) moje logo.

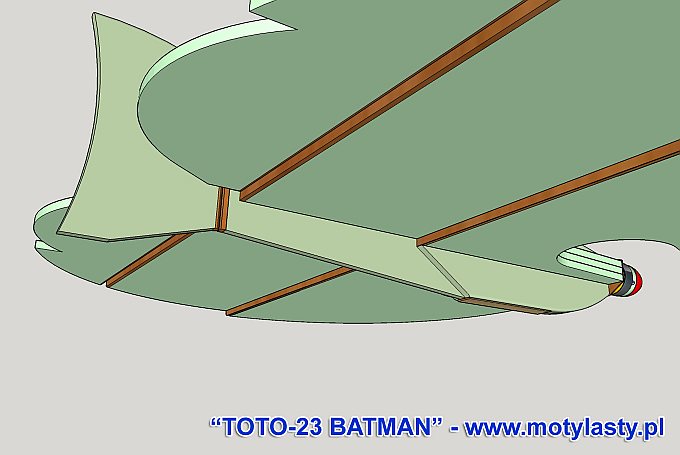

Rysunki powstały w Sketchupie.
Rozpiętość około 70 cm, wyposażenie - jakie znajdę :)
Rysunki projektu.







Ruszyłem z budową.
Wpierw tradycyjnie wydruk i wycinanki.



Rowki depronu wzdłuż w dolnej części.
Kanapka została sklejona z pomocą UHU w sprayu, bardzo ułatwia to pracę
i pozwala na "szybkie" działanie.


Kadłub z trzech elementów, kleiłem zwykłym UHU-Porem


Kadłub zyskał wzmocnienie od dołu z balsy 1 mm.
Następnie odciąłem statecznik i wkleiłem "dźwigary" z balsy 3 mm.


Dźwigary wzmacniające zrobiłem z balsy o grubości 3 mm.
Wklejone od góry i dołu, oraz na spływie.


Lotki wzmocnione i usztywnione balsą 1 mm


Zawiasy zrobione z pomocą UHU-Pora, lotki zostały na czas schnięcia spoiny
usztywnione. po wyschnięciu by spoina nie łapała kurzu i brudu została
potraktowana na całej długości talkiem.


Model po wstępnym złożeniu, całość waży około 80 gram.


W trakcie budowy wprowadziłem drobną zmianę, lotki przeniosłem
na spód płata, model ma być "czysty" od góry.

Łoże ze sklejki owocówki i patyków bambusowych z szaszłyków.
Zrobiłem je "pancerna" gdyż cały czas po głowie mi chodzi to całe wektorowanie ciągu.

Od góry wygląda to tak.

Tak od dołu.

A tak w przekroju, od czoła łoża w kadłub wprowadzone są trzy szaszłykowe bambusy,
wklejone na SOUDAL 66A

Gniazda serw, podstawki z owocówki, doklejki pod śruby z balsy twardej.

Orczyki ze sklejki 0,8 mocna przesączonej CA.

Kombinacje w zakresie wektorowania :)
Silnik ma być wychylany jedynie w jednej osi i sprzężony ze sterem kierunku.
Trochę nad tym podumałem, pogrzebałem w szufladce z rupieciami.
Myślę że z pomocą kawałków kostki montażowej, szprychy rowerowej jako osi,
kawałka płytki laminatowej na orczyk i czegoś tam jako "interfejsu łoża" uda mi
się to sklecić. "Interfejs" pewnie zrobię ze sklejki 4 mm ( muszę w nim wywiercić
otwór na ośkę ) od zewnątrz oblaminowanej cele wzmocnienia.

Jakieś tam rysunki poglądowe.



Sama ośka będzie połączona na trwale od dołu z ramieniem orczyka poprze skręcenie pomiędzy dwoma ( dwiema ) nakrętkami i dodatkowo to zalutowane, stąd orczyk z płytki laminatowej.

Łoże jak na rysunkach poprzednich sklejone ze sklejki 4 mm, od przodu
wklejona rurka z bowdena pomarańczowego. Później wszystko oblaminowane i pomalowane.
Orczyk wychyłu silnika z płytki laminatowej zlutowanej z osią "szprychową".
Poniższe fotki chyba wszystko tłumaczą należycie.





Całość pomalowana na żółto farbą do styro w sprayu ECO COLOR EVOLUTION.
Farba kiedyś tam zanabyta w Castoramie.
Na to paski niebieskiej taśmy od dołu, a logo od góry malowane poprzez szablon aerografem.
Użyłem farb dla maniaków plastiku TAMIYA , kabinka srebrna - farba PACTRA , białe ornamenty też PACTRA.

Przy okazji potestowałem aerograf zanabyty ostatnio w Castoramie .



Całość wygląda że powiem następująco.



Waga do lotu dokładnie 250 gram.





Oblatany.
Ale przed oblotem wprowadziłem parę małych zmian.
Przeniosłem pakiet do przodu, zabezpieczyłem serwa lotek na
okoliczność traw wysokich i ...... zrezygnowałem z wektorowania.





Jak będą jakieś chętne to plana i sketchupowe wypociny udostępnię.
Link to comment
Share on other sites

Dla niedowiarków, że to lata daję Wam w dobroci swej przeogromnej
rysunki wzorców do wycięcia, a takoż i wypociny moje w Sketchupie,
jak kto ciekaw. :)

Plan wycinanki w PDF-ie - 21 arkuszy A4 do sklejenia.


http://motylasty.pl/modeldok/toto23p4.pdf

Rysunki Sketchupowe ( wersja 8 )


http://motylasty.pl/modeldok/toto23bs.skp
