Potrzebna pomoc w sprawie tokarki HOBBYMAT MD65

[komar1967]

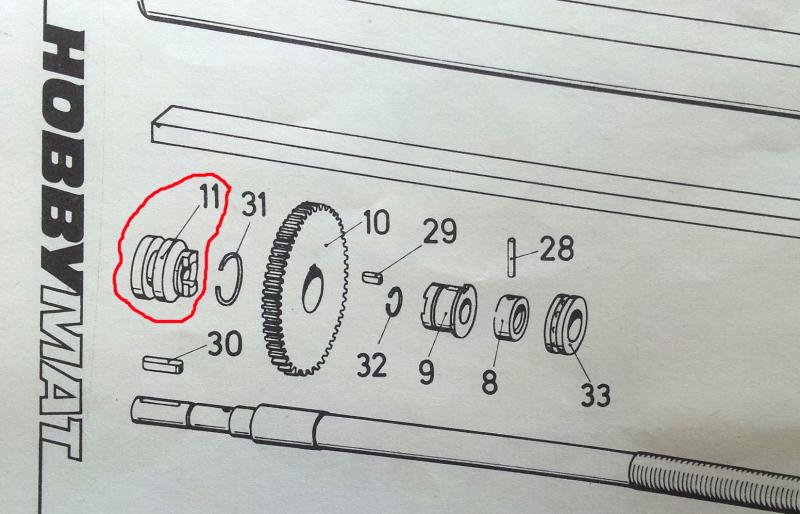

Jakiś czas temu wszedłem w posiadanie tokareczki jak w temacie. Niestety, maszyna jest lekko niekompletna - brakuje koła zmianowego 100Z i elementu sprzęgła do posuwu. Koło się dorabia, natomiast miałbym prośbę do posiadacza takiej tokarki: chodzi o zwymiarowanie brakującego mi elementu 11. Brakuje też elementu wpustu 30. Czy to element znormalizowany? Też bym prosił ewentualnie o wymiary tego wpustu.

Jeśli Ktoś mógłby pomóc, to byłbym wdzięczny. Z góry dziękuję.

[RomanJ4]

Wpusty(30) są znormalizowane

http://www.pkm.edu.pl/index.php/waly/335-01020203       (http://www.pkm.edu.pl/index.php/waly/59-01020201)

http://www.pkm.edu.pl/index.php/waly/334-01020301

sprzęgła (11) również, ale jest dużo rodzajów, typów, odmian (tu rozłączne typu Oldhama),

http://home.agh.edu.pl/~kmtmipa/dydaktyka/automatyka/1/elkonstrukcyjne.pdf

http://www.wobit.com.pl/produkty/307/sprzegla-typu-oldham/

http://sklep.cncprofi.com/category/sprzegla-cnc



ale także konstrukcje dedykowane konkretnej maszynie (czasem wpusty także), i te nie zawsze odpowiadają znormalizowanym by dobrać podobne (wtedy trzeba dorabiać)..

http://obliczeniowo.jcom.pl/?id=335&ckattempt=1



Tu widać, że sprzęgło 11 ma rowek na kamień dźwigni rozłączającej, i jeśli udałoby się znaleźć i dobrać wielkością typowe (do średnicy wałków), to taki rowek w korpusach niektórych można by naciąć (zamiast robaczków na wpusty)



[AMC]

Jakiś czas temu wszedłem w posiadanie tokareczki jak w temacie. Niestety, maszyna jest lekko niekompletna - brakuje koła zmianowego 100Z i elementu sprzęgła do posuwu. Koło się dorabia, natomiast miałbym prośbę do posiadacza takiej tokarki: chodzi o zwymiarowanie brakującego mi elementu 11. Brakuje też elementu wpustu 30. Czy to element znormalizowany? Też bym prosił ewentualnie o wymiary tego wpustu.

Jeśli Ktoś mógłby pomóc, to byłbym wdzięczny. Z góry dziękuję.

Szkoda, że o kole 100Z nie napisałeś wcześniej  . Pracuję na HM już jakieś 27 lat, mam jeden z wczesnych egzemplarzy - nie do zdarcia... Zapasowe 100Z też leży, nie jest mi potrzebne.

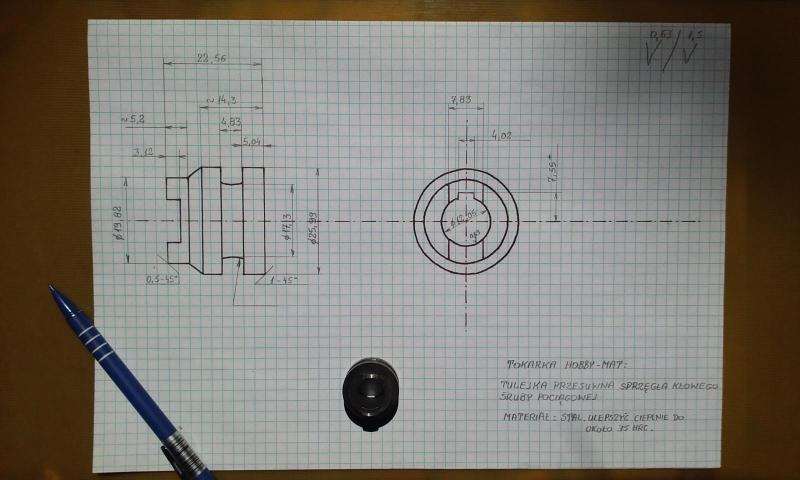

Gdyby był problem z tym sprzęgiełkiem, to fotka odręcznego rysunku (normatywny techniczny) Cię zadowoli ?

[komar1967]

Dziękuję za odpowiedzi.

Andrzej, jasne, ze odręczny rysunek wystarczy.

Z góry dziękuję.

[AMC]

Dziękuję za odpowiedzi.

Andrzej, jasne, ze odręczny rysunek wystarczy.

Z góry dziękuję.

Ok., ale chyba w tym tygodniu nie zdążę. Może w niedzielę, postaram się.

[komar1967]

Andrzej, z góry dziękuję. Pośpiechu nie ma.

Czy na Twoje oko wieloletniego użytkownika tej maszynki reszta jest kompletna (oczywiście pytam o te elementy posuwu)?

[AMC]

Andrzej, z góry dziękuję. Pośpiechu nie ma.

Czy na Twoje oko wieloletniego użytkownika tej maszynki reszta jest kompletna (oczywiście pytam o te elementy posuwu)?

Co mam rozumieć jako tę "resztę" ? Rysunek, czy zdjęcie ? I tu, i tam jest widoczny tylko fragment zespołu posuwu. W tym zakresie nie zauważam braków.

[komar1967]

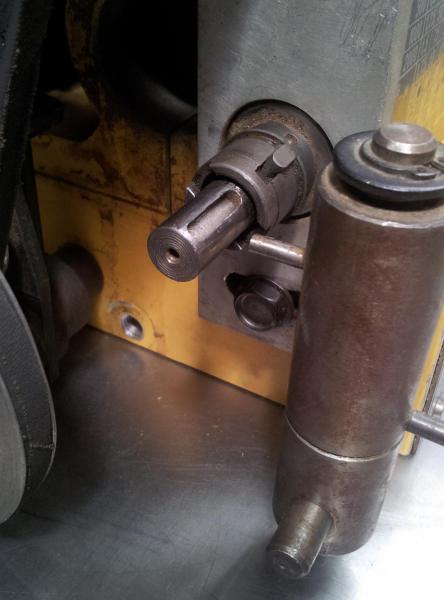

Andrzej, chodziło mi o zdjęcie.

[AMC]

Andrzej, chodziło mi o zdjęcie.

Na zdjęciu nie widzę pierścienia sprężystego [31] zabezpieczającego koło zębate [10] przed zsunięciem się z tulei kłowej [9]. Montażowo leży on w widocznym na rysunku i zdjęciu rowku obwodowym wspomnianej tulei kłowej [9], "na styk" z wpustem [29].



Zdjęcie nie pozwala też na stwierdzenie obecności innego, mniejszego pierścienia sprężystego [32], montowanego w rowek obwodowy śruby pociągowej [nn], tuż za wpustem czółenkowym [30]. Ten pierścień ogranicza luz wzdłużny tulei kłowej [9] na śrubie pociągowej, nie dopuszczając do niekontrolowanego sprzęgnięcia jej z napędem. Montażowo pierścień ten jest osłonięty częścią tejże tulei i na zdjęciu może być niewidoczny - być może sobie tam tkwi.

[elektronik-adam]

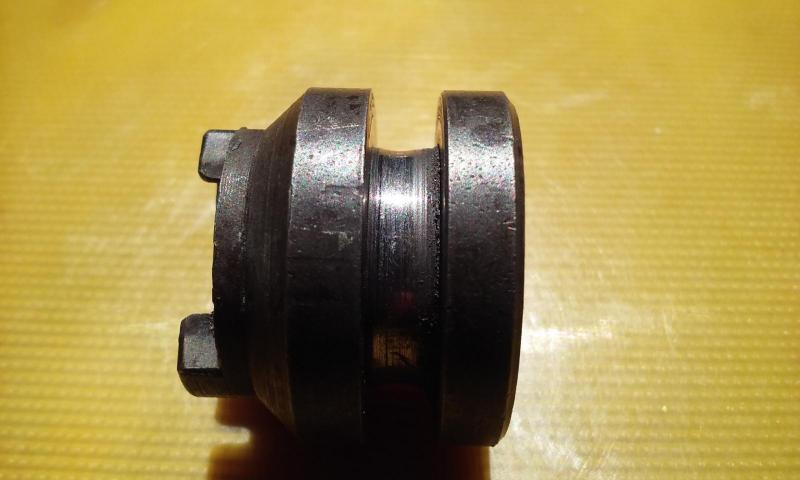

Może trochę późno ale będzie dla potomnych.

Pozdrawiam Adam

[AMC]

Może trochę późno ale będzie dla potomnych.

Pozdrawiam Adam

Słusznie, bo rysunek poszedł na PW  , chyba 6 tygodni będzie...
