Ciekawe plany i strony w necie, dotyczące minielektryków R/C.

[ssuchy]

Grzebiąc ostatnio w necie znalazłem ciekawe strony internetowe, dotyczące skali mini / mikro, oraz interesujące plany redukcyjnych minielektryków R/C (klasyka: "stolarka balsowa", skala: pistacja, orzeszek), ewentualnie plany gumówek idealnie nadających się obecnie do przeróbek na minielektryki R/C. Nie trzeba się rejestrować w serwisie OUTERZONE. Plany dostępne za free do niekomercyjnych zastosowań. Więcej na ten temat pisałem TUTAJ. Polecam wszystkim miłośnikom minilatania:



Plany Arno Diemera



Plany f-my Frog



Plany f-my Comet



Plany f-my Keil Kraft



Mikrosilniki i przekładnie na stronie Didel SA



... warto poszperać dokładnie na powyższej stronce (jest tam wiele "zagrzebanych" i interesujących plików .doc), bo można wyszukać np. taką perełkę:



Dane techniczne mikrosilników



Sky Hooks  - sporo silników i przekładni do mini / mikro z danymi



Uzupełnienie elektroniki sterującej RC dla małych modeli:

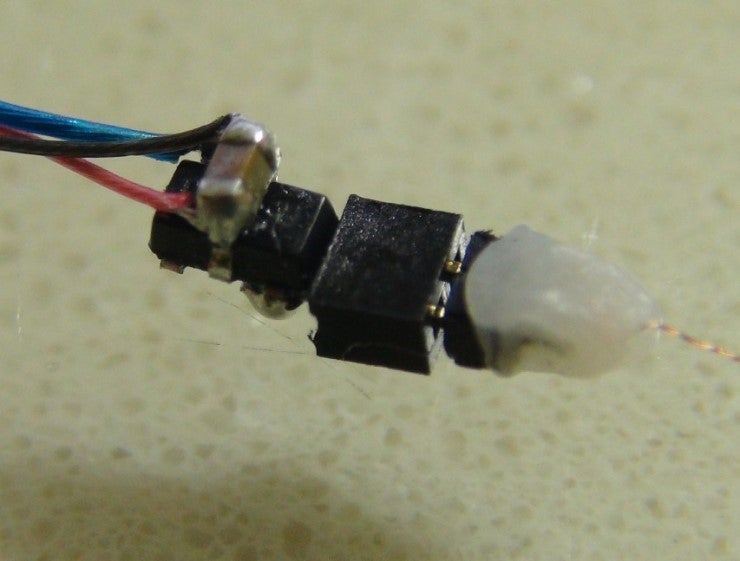

Servo signal to Actuator converter (tiny10)  -  projekt mikrokonwertera sygnału serwa na sygnał siłownika SM (Magnetic R/C Actuator), umożliwiający wykorzystanie tradycyjnej aparatury R/C do sterowania mini / mikroelektrykami RC, gdzie zamiast typowych serw, jako mechanizmy wykonawcze stosuje się małe i lekkie siłowniki SM. Autorem jest użytkownik rcgroup o nicku: jjifar z Korei Południowej. W projekcie udostępniony jest kod źródłowy w assemblerze i plik hex do zaprogramowania mikrokontrolera. Prosty mikrokonwerter zrobiony "na pająka" (zawiera tylko 3 elementy ATTINY10 w obudowie SOT23/6, kondensator i złączkę z rastrem 1mm do podłączenia cewki actuatora):





(nie trzeba płytki drukowanej) do wykorzystania z miniodbiornikami RC, które obsługują tylko serwa (nie mają wyjścia na actuatory) . Poniżej konwerter podlutowany 3-żyłowym kabelkiem do wyjścia serwa w mikroodbiorniku (rezystancja cewki siłownika nie może być mniejsza jak 80 omów):





YAPP Yet Another PIC Program for Motor & Two Actuators   - projekt dekodera (PPM->PWM+2xActuators) do odbiornika R/C dla mini / mikromodeli, sterujący obrotami silnika napędowego i dwoma siłownikami SM. Wystarczy podpiąć do małego RXa i mamy gotowy odbiornik dla mini / micro. Dostępne źródło w C, oraz pliki hex do programowania mikrokontrolerów PIC (rekomendowany: PIC12F635, opcjonalnie: 629, 675, 683). Autorem opracowania jest Martin Newell (przykładowy link: Bipe50 - latający model RC o rozpiętości 5 cm! - strona web Martina Newella z mini / mikromodelami)



Microwarbird Interview with Martin Newell  - warto obejrzeć! Martin Newell pokazuje i opowiada o swoich maluchach, warsztacie i sprzęcie jakiego używa.



... i dokładniejszy opis jednego z wypasionych maluchów Martina:



B-25 Mitchell, 1/48 Scale, 8 Channels  - prezentacja na YT (niezależna regulacja ciągu obu silników, kierunek, wysokość, lotki, klapy, chowane podwozie z hamulcami, ze skrętnym przednim kołem (!) zrzut bomby, oświetlenie pozycyjne), a tu: opis na stronie autora



B-25 1/48 Scale Internals  - autor pokazuje na YT konstrukcję wewnętrzną - warto popatrzeć: 43 cm rozpiętości i tylko 45 g, a tyle bebechów wewnątrz  - robi wrażenie!



Steerable Retract Nosewheel Mechanism   - animacja 3D na YT - ciekawe rozwiązanie mechanizmu chowanego i skrętnego koła przedniego z tego małego modelu B-25 (warto zapamiętać)



Micro Flier Radio   - osprzęt do mini / mikrolatania. Podaję tutaj, nie jako link do sklepu specjalistycznego, ale ciekawostkę obrazującą jak niewielkie urządzenia są już dostępne do budowy maluchów, np. nanoodbiornik Hip Hop II Rabbit o wymiarach 5x5x2,5mm i wadze 0,115 g !!!



TUTAJ   podałem link do pobrania planów minimodeli (do 28in / 71 cm rozpiętości max.) spakowanych jako pliki .zip, posegregowane wg. źródła/autora.

[jędrek]

Ciekawe rzeczy do maluchów

http://www.micronwings.com/

[ssuchy]

I tak też można bawić się w mikrusy:



Walkalong glider pylon racing



... oryginalny sposób "zdalnego sterowania" Co ciekawe nie znalazłem nic na ten temat (może marnie szukałem z braku czasu) w dziale o szybowcach. Idealny temat dla młodzieży na pierwsze zajęcia techniczne (czy w modelarniach) - praktyczne (i ciekawe jak widać z filmików) poznanie podstaw aerodynamiki szybowania - tak dla zainteresowania modelarstwem lotniczym.



Interesujący periodyk dla miłośników mikrusów - przypadkiem trafiłem na jeden za free (ciekawe czy jest więcej):



RC Micro World (RCMW 01/2011)

[ssuchy]

Zainspirowany budowanym przez Patryka racerem (TUTAJ),  zrobiłem zestawienie (jeden plik zip ok. ) planów różnych wyścigowców (przede wszystkim z epoki) w skali mini / mikro (ok. 70 planów), dostępnych w necie, tak dla siebie (na przyszłość). Są to głównie gumówki FF w skali orzeszkowej (ale nie tylko: rozpiętość do 50cm), które obecnie, jak kto woli, można przerobić na lekkie modele RC:



Racers_mini_scale.zip

[Grifon]

Najfajniejszy jest Bercat !!!

[ssuchy]

No, klawy jest ten Grumman i ma chowane podwozie - coś w sam raz dla Michała (albo dla Macieja, jeśli zechce zrobić taką gumówkę - dzięki Maciejowi w zbiorze są plany nie tylko z Outerzone). TUTAJ filmik z tą maszynką.



W zbiorze jest wiele ciekawych rajdowców, które wyglądają narowiście i odlotowo! Najstarsza maszyna w tym zbiorze to:  Morane Borel (wodnosamolot) z wyścigów w Monaco w 1913 Schneider Trophy (gdzie uległ kraksie w eliminacjach - TUTAJ więcej nt.).

[Maciej.j]

Dawno temu zrobiłem kilka ciekawych rajdowców.Ale dużo zabawy z ustawieniem poprawnych lotów.,trochę mnie zniechęciły.....ale



[ssuchy]

Noo, klawe modele! Gdzie ty Maciej je wszystkie trzymasz, tak się zastanawiam?  Faktycznie modele racerów nie za bardzo nadają się do wolnoobrotowego napędu gumowego  - jakby nie było są to przecież modele samolotów wyścigowych! Powyższe zestawienie planów zrobiłem w zasadzie, jako inspirację do budowy mikrusów RC.

[Maciej.j]

7 minut temu, ssuchy napisał:

Noo, klawe modele! Gdzie ty Maciej je wszystkie trzymasz, tak się zastanawiam?  Faktycznie modele racerów nie za bardzo nadają się do wolnoobrotowego napędu gumowego  - jakby nie było są to przecież modele samolotów wyścigowych! Powyższe zestawienie planów zrobiłem w zasadzie, jako inspirację do budowy mikrusów RC.

Te konstrukcje ciekawiły mnie jak modele o krótkich skrzydłach latają.To wielka satysfakcja taki model wykonać i oglądać pięknie latający......sezon nadchodzi i usiądę do kolejnych. racer..

[Maciej.j]

W dniu 19.01.2020 o 15:32, ssuchy napisał:

Zainspirowany budowanym przez Patryka racerem (TUTAJ),  zrobiłem zestawienie (jeden plik zip ok. ) planów różnych wyścigowców (przede wszystkim z epoki) w skali mini / mikro (ok. 70 planów), dostępnych w necie, tak dla siebie (na przyszłość). Są to głównie gumówki FF w skali orzeszkowej (ale nie tylko: rozpiętość do 50cm), które obecnie, jak kto woli, można przerobić na lekkie modele RC:



Racers_mini_scale.zip 33 MB · 21 pobrań

nie znalazłem Jerzy więc uzupełniam dużą porcję planów Peter Rake.Modele piękne,oszczędne w konstrukcji......i latają

https://www.rcgroups.com/forums/showthread.php?2254097-Peter-Rake-Micro-Designs

[Maciej.j]

Witam.

Kolejna strona z asortymentem do mikro-modeli.Serwa o wadze 0,5 gram i inne.

http://microflierradio.com/
