Jacht motorowy "BAŁTYK"

[vasquez_ck]

@romsonic

Jest jakaś szansa na te plany?


W między czasie udało mi się zdobyć oryginalne plany ale tylko pierwszy arkusz.



Robota niestety nie ruszona a zapał w dalszym ciągu na tym samym poziomie.

Sklejka (6mm) na wręgi kupiona. Kupiłem też listewki na podłużnice ale wiele osób poleca zrobić je z cieńszych (podobno łatwiej się je wygina).

Podpowiecie jak zrobić "wzornik do podłużnic"? Jakie odległości między wręgami?

[kaszalu]

Najpierw musisz mieć kompletne plany !
Odległości między wręgami właśnie z nich wynikają !!
Po właściwym ustawieniu wręg na desce montażowej wzdłużniki powinny ułożyć się płynnie na szkielecie - nie trzeba robić specjalnych, dodatkowych wzorników !
Popatrz na YouTube - jest wiele filmów pokazujących krok po kroku budowę kadłuba metodą klasyczną !


[mjs]

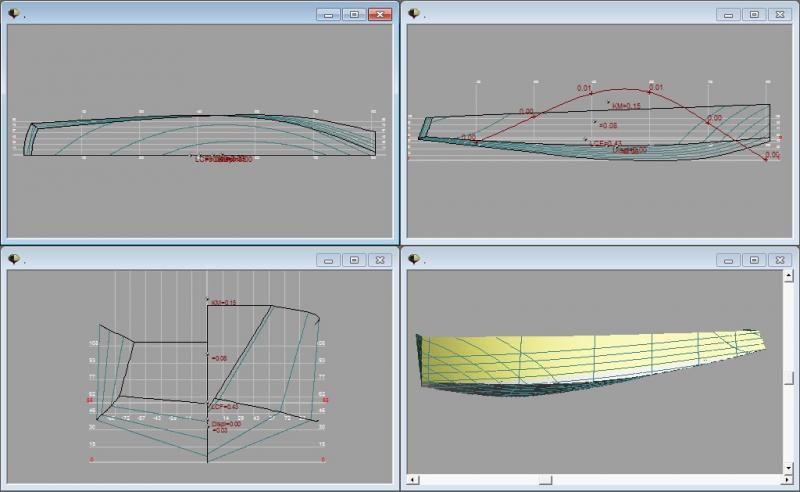

Cyfrowy obraz kadłuba jest taki:

a przekroje w dxf tutaj: BAŁTYK przekroje.dxf

Kadłub narysowałem jako gotowy, czyli wręgi należy pomniejszyć o grubość poszycia np. 2 mm.

[kaszalu]

No i o to chodziło !

Do roboty !!

Zacznij od filmu  - tego lub podobnych !!



https://www.youtube.com/watch?v=oXcAoV_1Wi8



https://www.youtube.com/watch?v=fBF5NApLpOY



https://www.youtube.com/watch?v=fKVjiyWITpA

Edytowane 25 Lipca 2019 przez kaszalu

[vasquez_ck]

Dziękuję za pomoc!

Czy ewentualnie ktoś z Was będzie w stanie poratować planami? Może być pod A4. Mogę wydrukować każdy element oddzielnie. Nie stanowi to dla mnie problemu. Z pierwszego arkusza części sobie poradzę, gorzej z drugim.

[kaszalu]

Dziękuję za pomoc!

Czy ewentualnie ktoś z Was będzie w stanie poratować planami? Może być pod A4. Mogę wydrukować każdy element oddzielnie. Nie stanowi to dla mnie problemu. Z pierwszego arkusza części sobie poradzę, gorzej z drugim.

W poście kolegi mjs (powyżej) masz link do pobrania planów (w formacie dxf) pod rysunkami!

Poczytaj !!

[vasquez_ck]

W poście kolegi mjs (powyżej) masz link do pobrania planów (w formacie dxf) pod rysunkami!

Poczytaj !!



Panie Andrzeju tam są tylko przekroje.

[pawel4090]

Wiedziałem, że gdzieś mam plany Bałtyk - Posejdon.

Zapewne można z nich skorzystać i według tego materiału budowałem model Bałtyk.



https://photos.app.goo.gl/MQzCw0pjgXS8hIWW2



Tu na forum kolega budował model, jest sporo cennych  informacji:  http://marek.aplus.pl/forum/viewtopic.php?t=2215&highlight=ba%B3tyk



Liczę na wdzięczność :lol: :lol:

[kaszalu]

Faktycznie ...

Paweł - strzał w dziesiątkę !

Jestem wdzięczny !!!

Też sobie ściągnąłem dla pamięci !!!

Myślę ze TEN Bałtyk chyba powstanie ....

[pawel4090]

Pozostaje tylko czekać na relacje

[mjs]

No, to obrazy cyfrowe niech i też będą:

Widok z boku:

BAŁTYK montaż profil.dxf

Przekroje poprzeczne po odwróceniu:

BAŁTYK montaż przekroje.dxf

Uwaga!

Czerwona kreska - baza, deska montażowa.

Wręga 1:

BAŁTYK montaż wręga 1.dxf

[kaszalu]

Teraz "full wypas" !!!

[mjs]

Wręga 2:

BAŁTYK montaż wręga 2.dxf



Wręga 3:

BAŁTYK montaż wręga 3.dxf

[pawel4090]

Teraz kolega mjs dostarcza nam
wręgi i kadłub w obrazie cyfrowym, cóż więcej do szczęścia potrzeba. Tylko budować model. Takiej dokumentacji Bałtyki-Posejdon jeszcze nie miał. Na koniec, fajnie byłoby w całości gdzieś na forum zachować, dla potomnych.

[kaczma2]

A ja polecam robienie modelu z płyt typu HIPS, PCV. Woda tego nie rusza. Czyste wykonanie, na to jedno pryśnięcie spejem i jest cacy.

[pawel4090]

Kazimierz, każda koncepcja budowy jest dobra. Mamy nowe a wcześniejsze nie znane materiały.  Ja również buduje z hips-u czy z pienionego pcv  czy jak to się nazywa. Szybko się buduje itd, ale drewno to drewno ... jak pokryłem plankami kadłub kutra Artur i wyszlifowałem z przyjemnością się dotyka, miłe dla oka.

[mjs]

Wręga 4:

BAŁTYK montaż wręga 4.dxf

[kaszalu]

Kazimierz, każda koncepcja budowy jest dobra. Mamy nowe a wcześniejsze nie znane materiały.  Ja również buduje z hips-u czy z pienionego pcv  czy jak to się nazywa. Szybko się buduje itd, ale drewno to drewno ... jak pokryłem plankami kadłub kutra Artur i wyszlifowałem z przyjemnością się dotyka, miłe dla oka.

Fotkę prosimy !!

[pawel4090]

Z chęcią , ale model został już dawno pomalowany na biały kolor. W tej chwili w stoczni nie buduje się nic drewnianego

Artur czeka, aż wezmę się za niego lecz teraz latam focusem, easy glider-rem    Zrobi się chłodniej, biorę się do pracy.

[mjs]

Wręga 5:

BAŁTYK montaż wręga 5.dxf



Wręga 6:

BAŁTYK montaż wręga 6.dxf
