BigViCK od Vickmodels z Węgier


a2j

Rekomendowane odpowiedzi

Zachęcony zabawą w DLG a dokładnie modelem MiMi o którym pisałem TU rozpocząłem poszukiwanie nowego modelu.

Na stronie www.vickmodels.com natknąłem się na model MiniViCK od kolegi z Węgier a dokładniej na jego starszego brata BigViCK.

Rozpiętość: 100cm

Długość: 75cm

Waga od: 130g

Profil: MH32

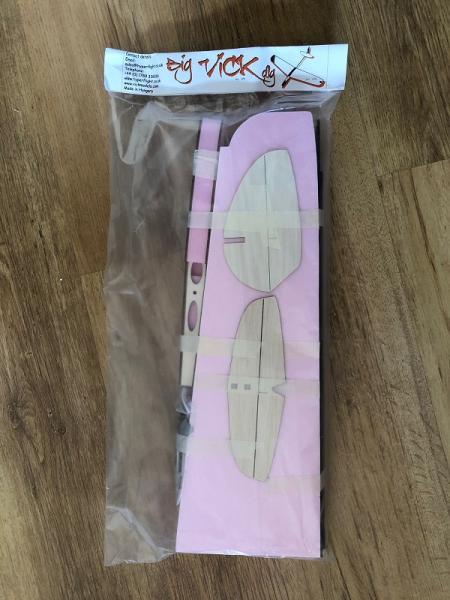

Przez stronę zamówiłem model w poniedziałek odebrałem paczkę.


W paczke właściwie wszystkie elementy (bez elektroniki) do budowy modelu: kadłub i skrzydła ze styroduru, węglowa rurka i wzmocnienia, sklejkowe i balsowe elementy kadłuba, stateczniki ze sterami, taśma węglowa i materiałowa do wzmocnienia, plastikowe śruby z nakrętkami, drut na sprężynę do sterów oraz linka.




Powolutku będę się zbierał do budowy i zamieszczał zdjęcia z jej postępów oraz pytania - liczę na Waszą pomoc.

Na wyposażenie planuje dwa serwa 5g Tower Pro SG51R Power HD DH-1370A (zalecane są 2.2 - 3.7g - słabo z dostępnością), akumulator - lipo 1S ~300mAh lub pakiecik NiMh, lekki odbiornik jeszcze się zastanawiam bo planuje zmianę aparatury.



Wg założeń twórcy modelu skrzydło oklejone ma być kolorową taśmą pakową ale jakoś nie wydaje mi się to trwałe ani estetyczne i zamówiłem u Pana Marka matową folie pokryciowa soft touche. Tu pierwsze pytanie czy macie jakiś inny pomysł na wykończenie skrzydeł.



Pozdrawiam

Adam

Odnośnik do komentarza
Udostępnij na innych stronach

Skrzydło ile ma wzmocnień ?

Wg instrukcji po dwie listwy węglowe 0,5mm x 3mm na całą długość skrzydła. Jedna od dołu do wyciętego rowka prostopadle druga na płasko z góry skrzydła.

Dodatkowo dwa pasy włókna węglowego 25,5cm x 14mm od góry i od dołu. Łączenie obu skrzydeł włóknem (nie węglowe - białe) szerokości 3cm.



Załączam instrukcję

Bvguide.pdf

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Prace powolutku posuwają się do przodu. Mała aktualizacja zmiana serwa z 5g na 3.7g, znalazłem takie marki Power HD model HD1370A (serwo 5g jest za szerokie do kadłuba)




Wziąłem się za kadłub, na początku wklejenie sklejkowych wzmocnień pod śruby i węglowy pręt.




Wklejenie plastikowych śrub.




Łączenie z piankowym rdzeniem kadłuba.




Tak prezentuje się kadłub po sklejeniu całości.




Wycięcie otworów na serwa.


Odnośnik do komentarza
Udostępnij na innych stronach

Wyprowadzenie serw na zewnątrz wydaje się być fajnym pomysłem, ułatwiającym składanie.

Faktycznie dobre rozwiązanie, choć mało estetyczne. Na pewno łatwiejsze będzie wiązanie linek.



Dziś była chwilka to wkleiłem pierwszą listwę węglową w skrzydło (epoxy).




Odnośnik do komentarza
Udostępnij na innych stronach

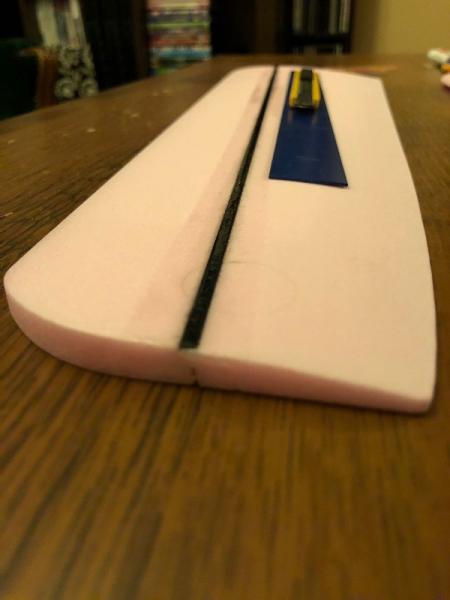

Do wieczora wszystko ładnie wyschło więc postanowiłem wkleić górne listwy węglowe. W przypadku poprzednich, dolnych listw było dla nich wykonane nacięcie w skrzydle więc sprawa oczywista. Natomiast dla tych górnych musiałem wykonać zagłębienie przez "przejechanie" kilka razy dociśniętą listwą po piance wzdłuż przyklejonej linijki.







Dziś rano sprawdziłem, wszystko wkleiło się jak trzeba. Porównując do pojedynczej listwy skrzydło jest naprawdę sztywne.





Odnośnik do komentarza
Udostępnij na innych stronach

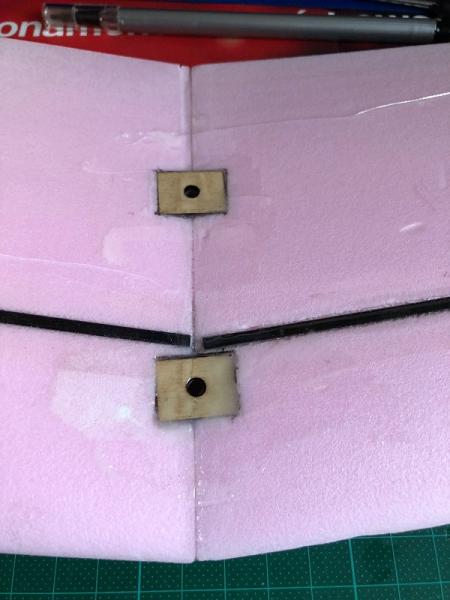

Przedstawiam kolejne postępy prac, wyciąłem otwory pod sklejkowe wzmocnienia śrub.




Połączyłem oba skrzydła ze sobą(foam safe CA) oraz wkleiłem wzmocnienia(epoxy).




Wkleiłem także pierwszą taśmę węglową na skrzydła, będzie jeszcze jedna od dołu.


Odnośnik do komentarza
Udostępnij na innych stronach

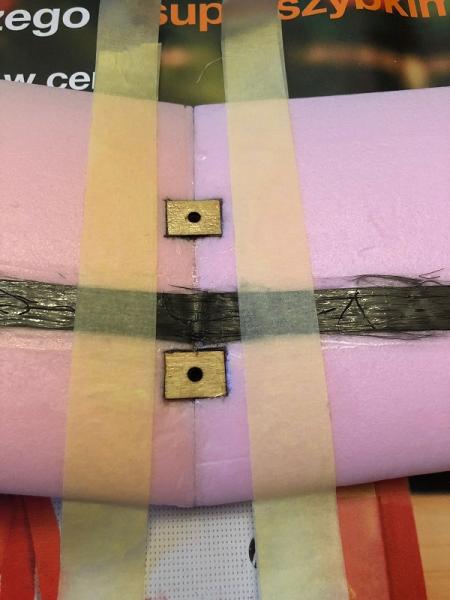

Walki dalsza część, wczoraj popołudniu wkleiłem dolną taśmę węglową

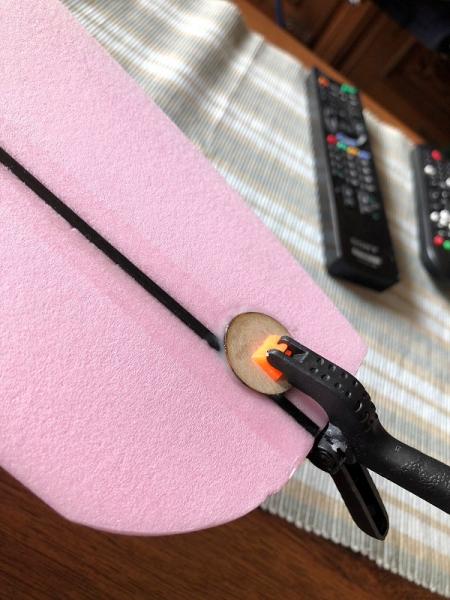

oraz wzmocnienie pod kołek do rzucania.

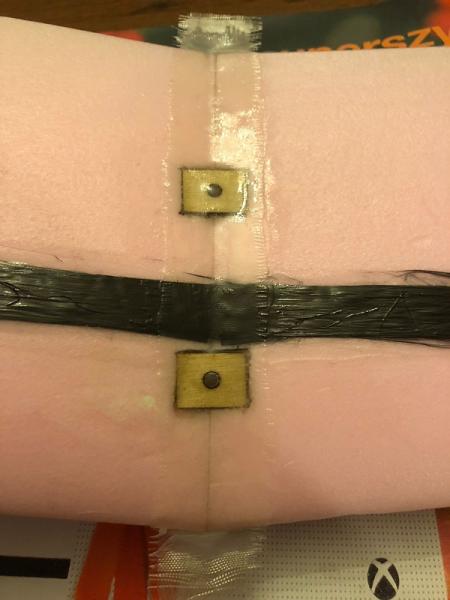

Wieczorem jak dolna taśma wyschła wkleiłem wzmocnienie łączenia skrzydeł (taśma szklana).

post-19241-0-19856400-1527138833_thumb.jpg post-19241-0-32344300-1527138837_thumb.jpg



Skrzydło gotowe do oklejenia i tu mam mały dylemat, wg. instrukcji skrzydło ma być oklejone taśmą klejącą (pakową). Ja planowałem okleić je folią "soft touch" od Pana Marka (napolskimniebie.pl).

Wieczorem zrobiłem kilka testów na piance (pozostałym elemencie z wycięcia skrzydeł) i położenie foli za pomocą żelazka nie stanowi problemu.

Widzę dwie przeciwności:

- Pierwsza to wytrzymałość, taśma klejąca wydaje się być grubsza i sztywniejsza.

- Druga jest natury estetycznej, taśmę klejącą można kupić w różnych kolorach i zakryć kolor samej pianki (róż) jak i wklejone wzmocnienia itp vs transparentna folia.

Odnośnik do komentarza
Udostępnij na innych stronach

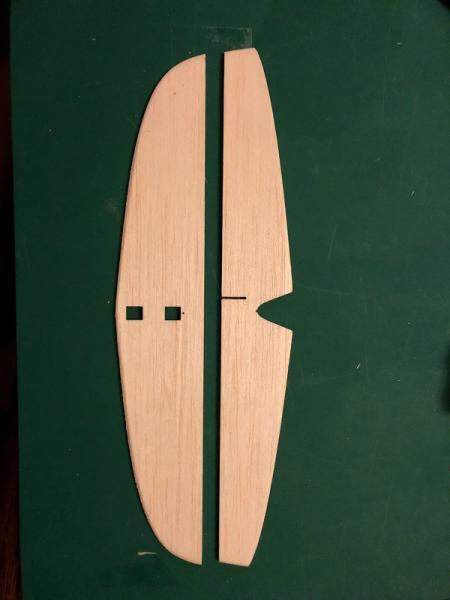

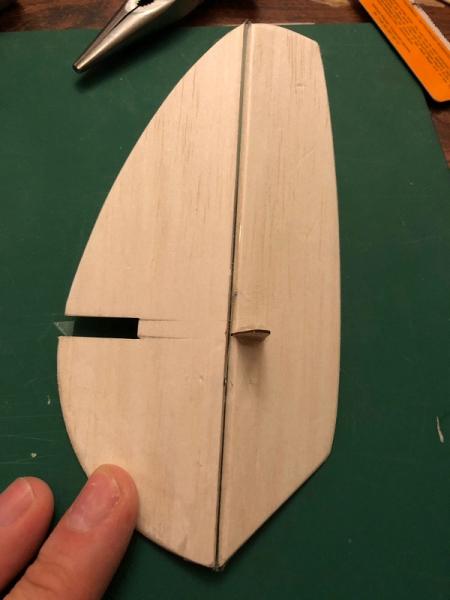

Wieczorem postanowiłem zająć się statecznikiem poziomym i pionowym wraz ze sterami, jak dla mnie najtrudniejszy element. Na początku zeszlifowałem krawędzie i naciąłem krawędź steru pod kątem 45°. Zawias z taśmy klejącej po obu stronach, sprężyna z druta 0,2 mm.

post-19241-0-36329100-1527230186_thumb.jpg post-19241-0-57559000-1527230192_thumb.jpg



Stateczniki wraz ze sterami wkleiłem do belki ogonowej starając zachować kąt prosty. Wzmocnienie z włókna szklanego w oba miejsca połączenia z belką wg. instrukcji.

post-19241-0-77802800-1527230212.jpg post-19241-0-14902300-1527230219.jpg post-19241-0-26737500-1527230226.jpg



Całość prezentuje się tak, zaznaczam że model nie został jeszcze oklejony.




Na koniec postanowiłem wszystko zważyć: wszystkie elementy modelu, serwa (pod skrzydłem śruby i orczyki), odbiornik.




Zakładam że po oklejeniu skrzydła i kadłuba dojdzie z 15g.



Do zasilenia mam dwie możliwości wszystko będzie uzależnione od wyważania się modelu.

Mam:

- Lipo 1S 500mAh - 13g.

- NiMh 170 mAh - 20g.



Pozdrawiam

Adam

Odnośnik do komentarza
Udostępnij na innych stronach

Bardzo fajna waga modelu. Czy przy zasilaniu z LiPo1S napięcie nie będzie za niskie dla serw i odbiornika?

Zrobiłem małe testy i zasiliłem odbiornik z dwoma serwami akumulatorem Lipo 1S, działa ale faktycznie ryzykowne. Przy 3,5V był wyraźny spadek prędkości pracy serw a poniżej 3,4V bliżej 3V odbiornik się rozłączał.



Postanowiłem zrobić pakiet z 4 szt. akumulatorków NiMH. Zakupiłem takie coś:


Przewidywana waga pakietu 17-18 g.

Odnośnik do komentarza
Udostępnij na innych stronach

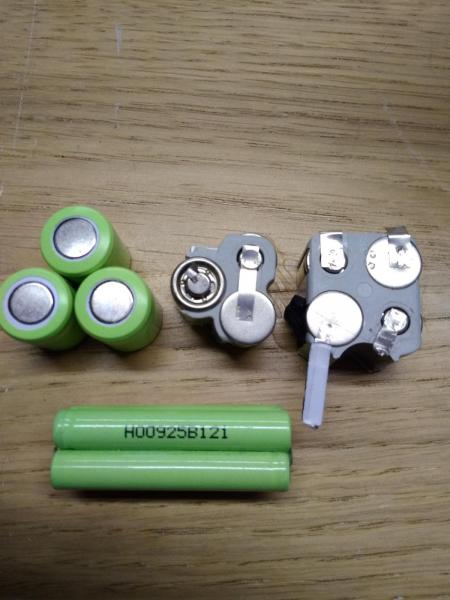

Takie podobne są w akumulatorze 9v .

Wystarczy zdjąć obudowę i odciąć zbędne i masz gotowy pakiet bez konieczności mozolnego lutowania.

Dzięki Mariusz to naprawdę cenna informacja.



Wczoraj zabrałem się za oklejenie skrzydła, mimo zapowiedzi zostałem przy koncepcji Twórcy i okleiłem skrzydło kolorową taśmą.

Tu efekt położenia dwóch pierwszych linii.




Całe skrzydło.







Dobrze mieć skrzydełka jakoś od siebie odróżnione dla lepszej orientacji więc skrzydełko otrzymało ozdobę.




Z efekty końcowego jestem zadowolony choć trzeba nabrać w tym wprawy i nie można popełnić błędu. Przy sklejeniu się dwóch taśm nie ma przebacz.
