Pilatus Turbo Porter w służbie "Rebeliantów" :)


Rekomendowane odpowiedzi

po roku sezonowani asie na półce w końcu projekt zaczął nabierać kształtu :)



zrobiliśmy go oczywiście razem ze Sławkiem :)




"skórka" drukowany depron przeznaczony do laminowania



srodek/rdzenie: epp

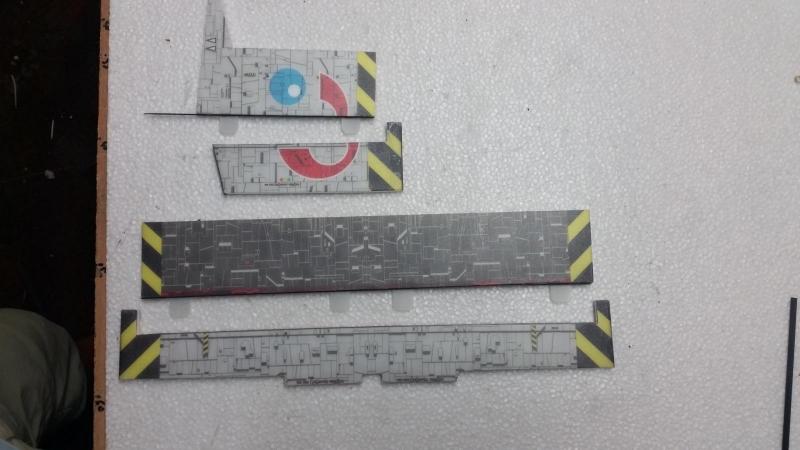

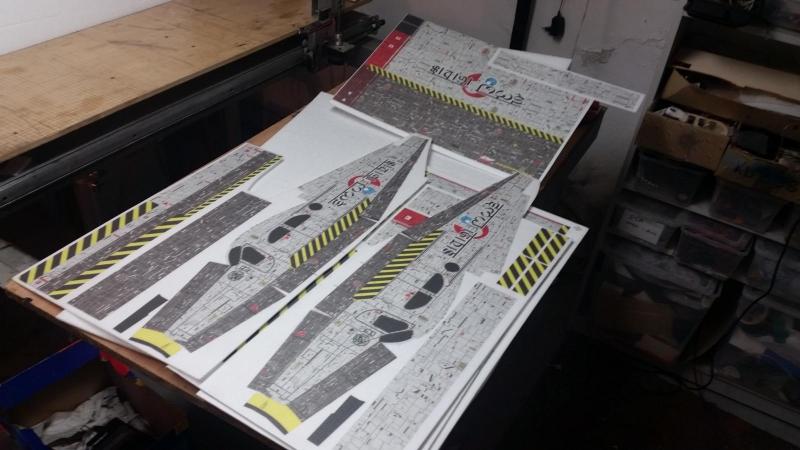

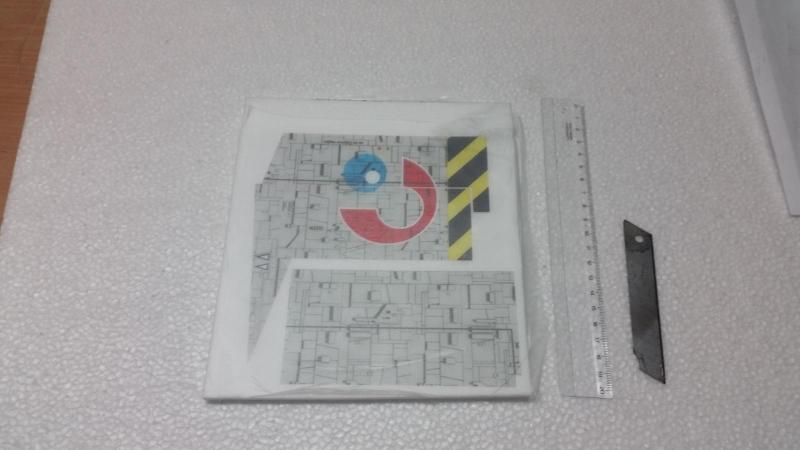

W pierwszej kolejności pociąłem projekt i zalaminowałem powierzchnie drukowane .

Do laminowanai wystarczy zwykłe żelazko i kartka papieru ksero jako podkład :)

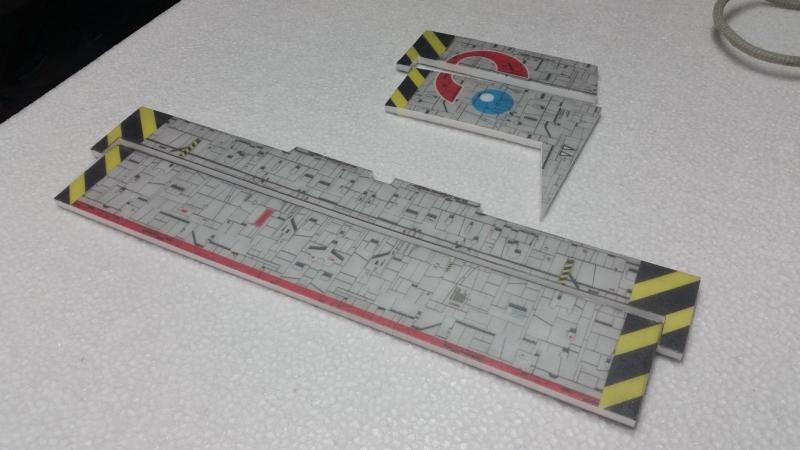

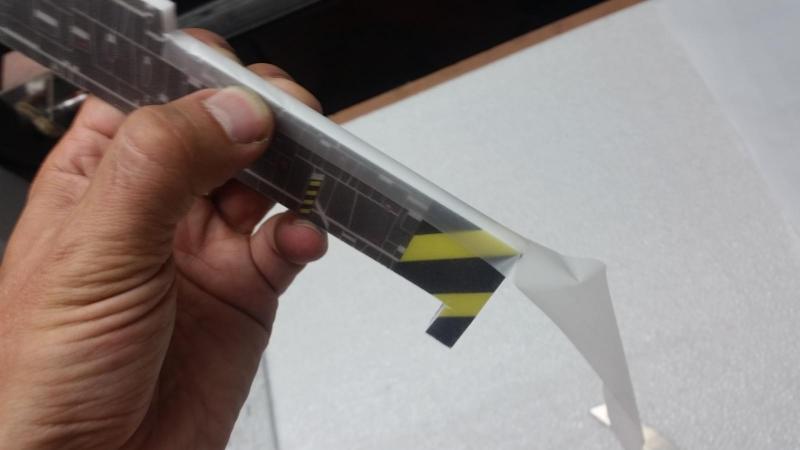

zalaminowałem także oraz krawędzie usterzeń: folia kładziona na zakładkę

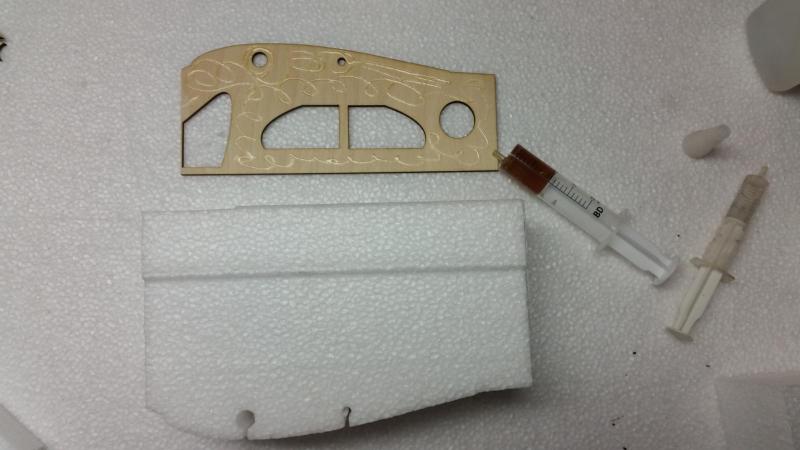

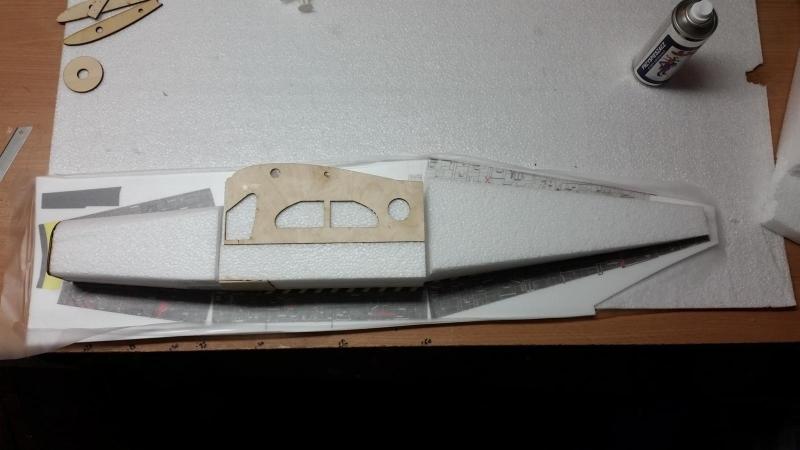

potem zabrałem się za kadłub: na część środkową nakleiłem sklejkowe wzmocnienia:



część skeljkową smaruję cienko soudalem a na zewnątrz, po obwodzei elementu nanoszę linię kleju ca

element epp zwilżam wodą a następnei spryskuję przyśpieszaczem



popolączeniu elementów CA wiaże uszczelniając przestrzeń gdzie wypienia sie soudal






podobnei naklejam wręgę silnikową oraz skeljam ze sobą kolejne elementy kadłuba czy skrzydeł

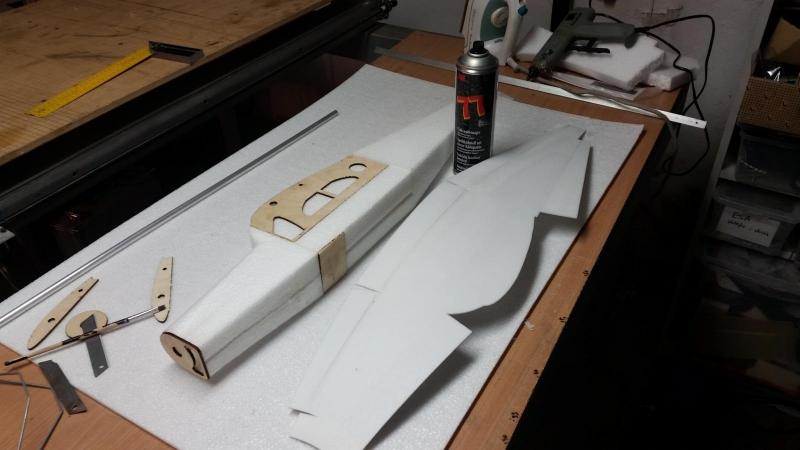

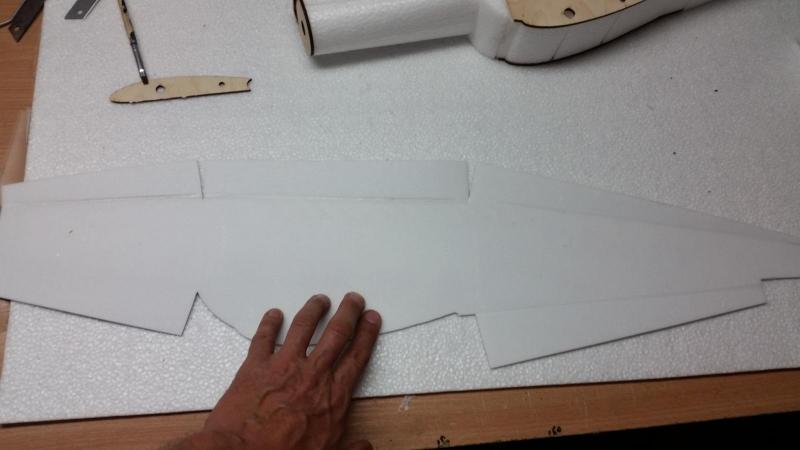

następnie po wyschnięciu przymierzam jedną z części "skórki":









skórke przykeljam keljem 3M 77 dodatkowo krawędzie doklejam CA do styropianu

(z czasem 77ka ma tendencje do rozklejania się)

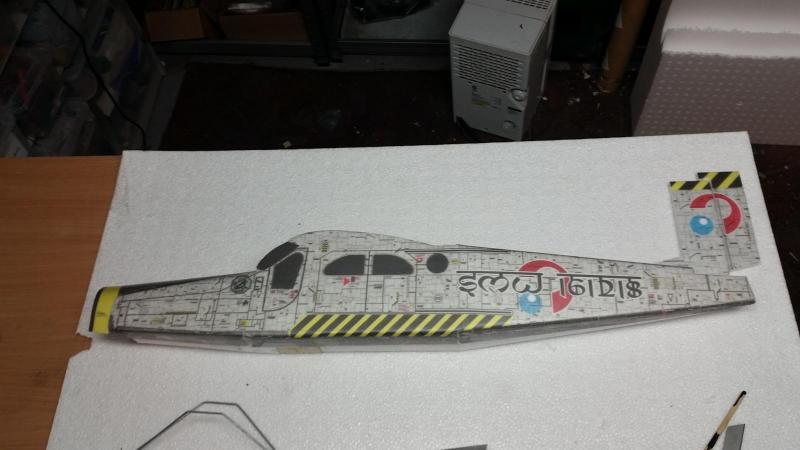

i tak oto powstała lewa strona kadłuba:)






cdn. :)



Odnośnik do komentarza
Udostępnij na innych stronach

Dla mnie Pilatus nieodłącznie kojarzy się z filmem "Air America" Polecam jak jeszcze jest ktoś kto tego nie oglądał.



https://www.youtube.com/watch?v=vscvM8ysAwM



https://www.youtube.com/watch?v=O0O6De9XahE






Pilatus PC-6C/H-2 Turbo Porter, 238, z filmu Air America.

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

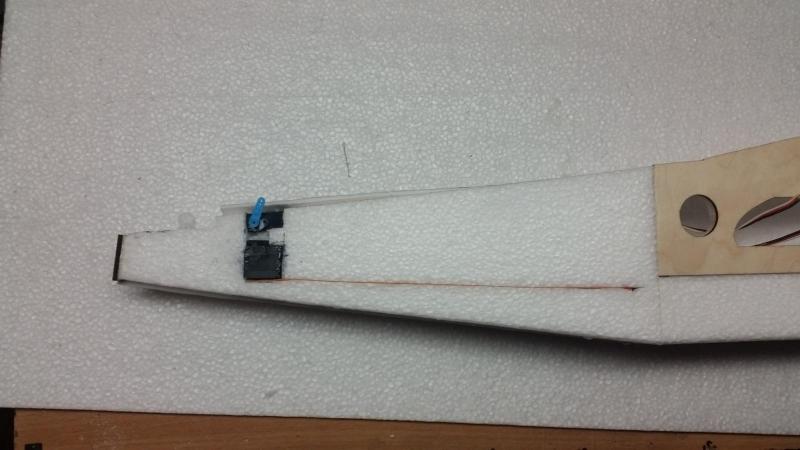

korzystając z wolnej chwili wkleiłem w ogon serwa kierunku i wysokości oraz przeciągnąłem bowdeny do kadłuba

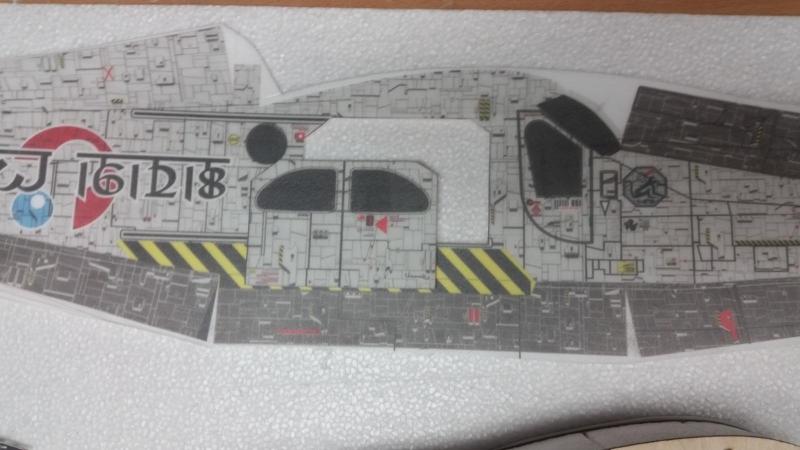

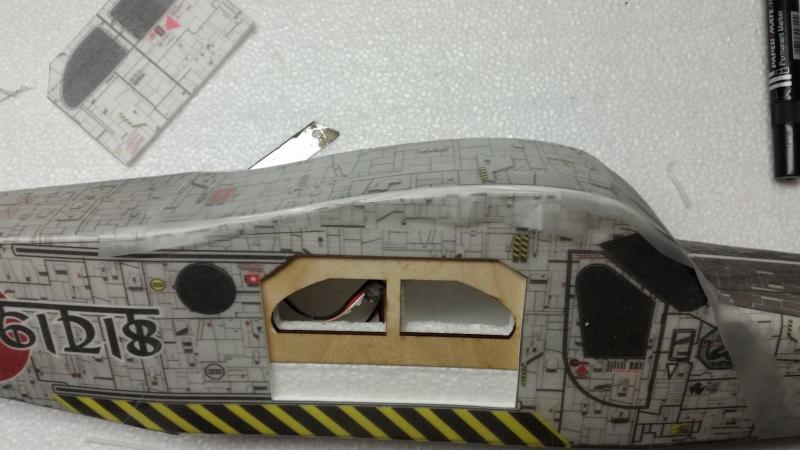

następnei wyciąółem "drzwi" które będą mocowane na neodymkach a potem okleiłem drugą stronę kadłuba

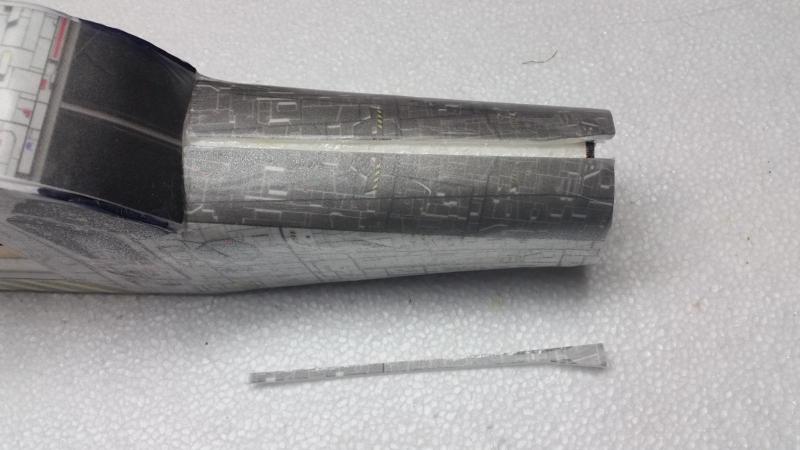

musiałem dokleić uzupełniający pasek na łączeniu poszycia na ryjku








naciąłem dremelkiem kieszenie zawiasów SW i SK i wkleiłem je na miejsce

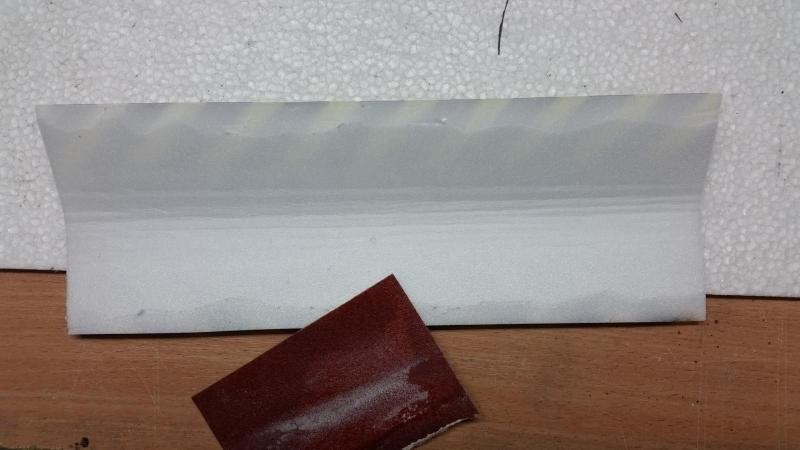

obrobiłem krawędzie wewnętrzne poszycia lotek i klap

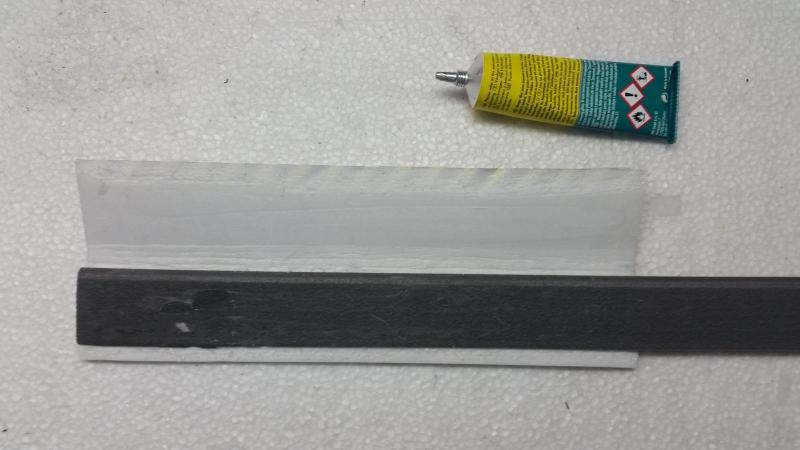

a następnie okleiłem przygotowane ze styroduru profile

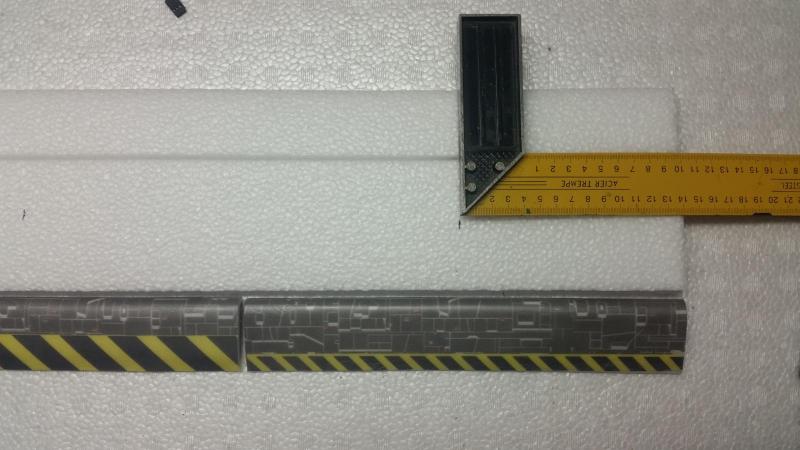

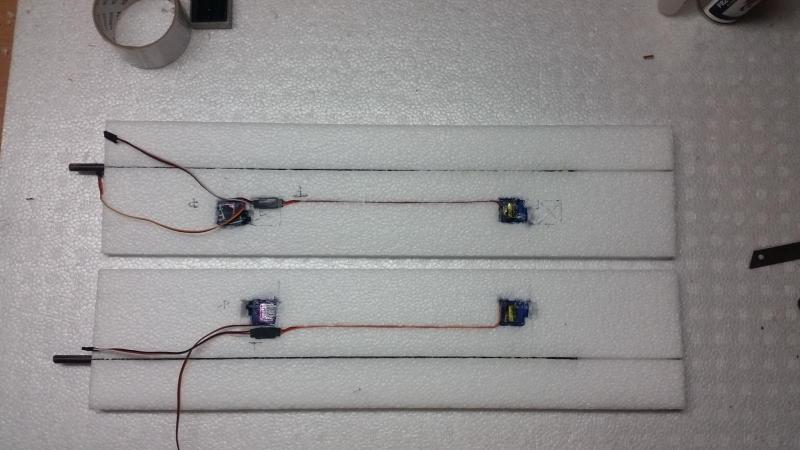

rozmierzyłem miejsca gdzie powinny zostac wklejone serwa lotek i klap

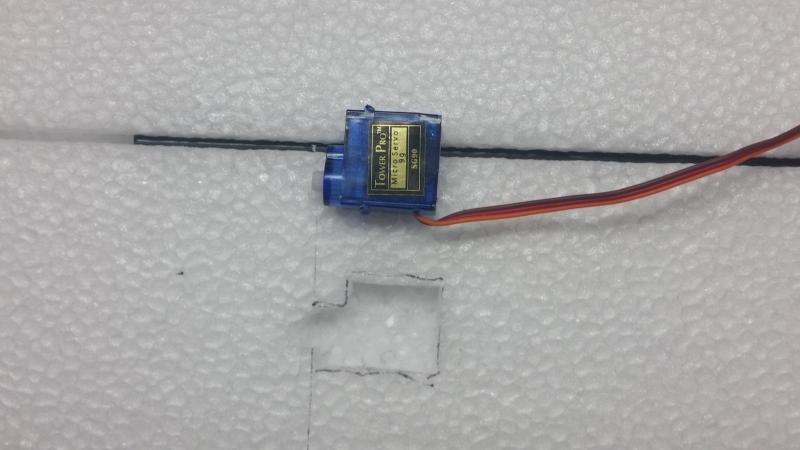

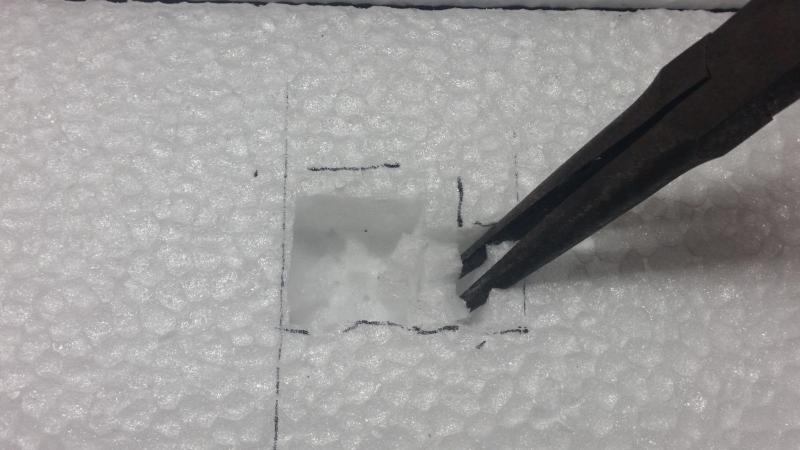

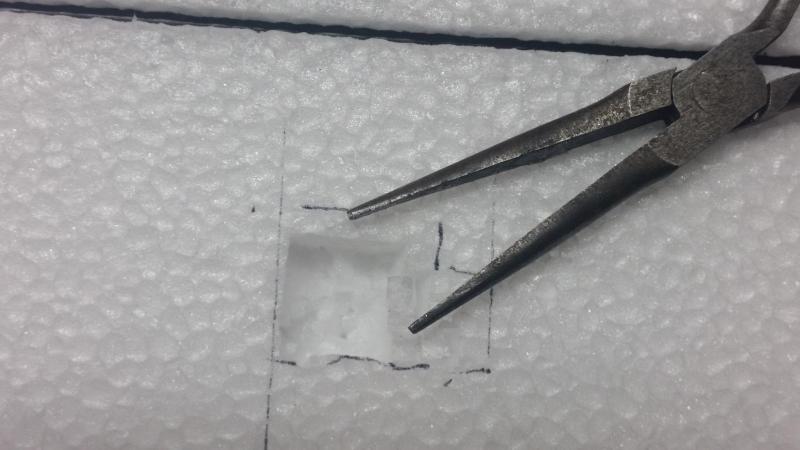

kieszenie pod serwa: obrysowuję serwo pisakiem, nacinam skalpelem krawędź na głębokość grubości serwa

a następnie nacinam siatkę o oczkach ok 5mm. Usuwam "kostki " przy pomocy kleszczyków

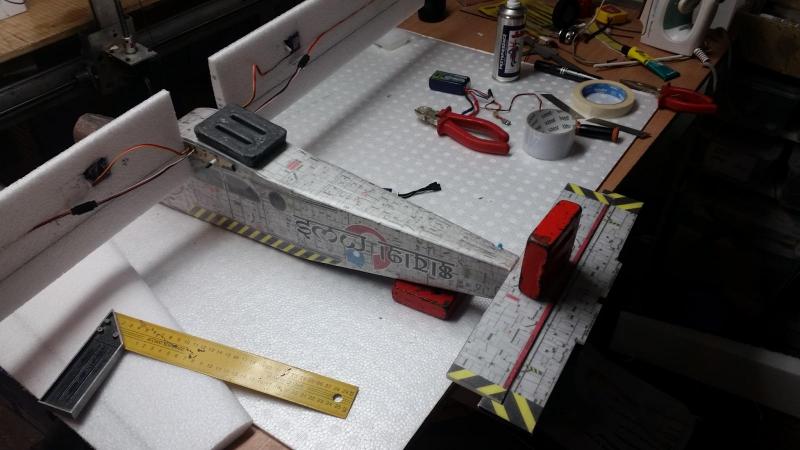

postanowiłem wkleić w kadłub końcówki przedłużek do serw a w skrajne sklejkowe profile wtyczki - dzięki temu montaż skrzydła odbywać się będzie z równoczesnym podpięciem zasilania serw

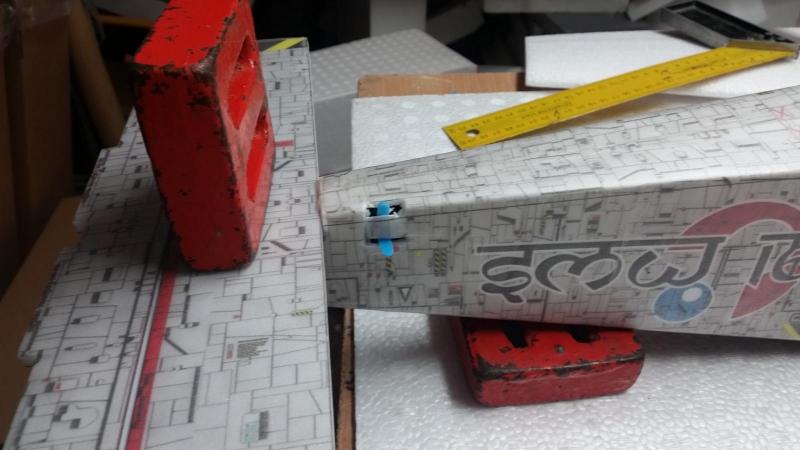

na koniec dnia wkleiłem usterzenie poziome

do jutra powinno wszystko doschnąć :)

















Odnośnik do komentarza
Udostępnij na innych stronach

Taki pomysł z przed chwili. Z drzwiami to miałbym pomysł, jeśli wyposażenie wypadłoby w dziobie albo po drugiej stronie wzmocnienia w części towarowej, to zrobiłbym drzwi otwarte a na wzmocnieniu nakleiłbym lustro.

Lustro by zrobiło przestrzeń w środku. Mogło by fajnie wyglądać takie otwarte cargo.

Odnośnik do komentarza
Udostępnij na innych stronach

witaj :)

wychodzi n to że głównym widokiem w cargo był by pakiet :)

wszystko wskazuje ż wyjdzei pod środkiem ciężkości



ciąg dalszy pracy przy skrzydłach

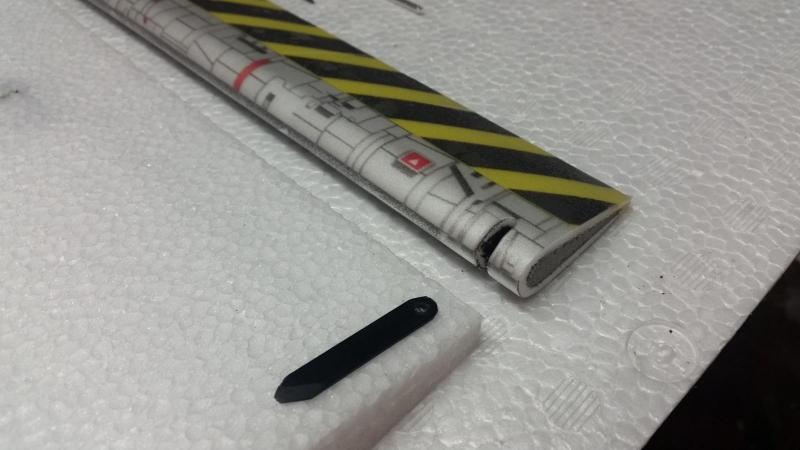

musiaęłm spreparować zawiasy które będą miały punkt obrotu  wewnątrz lotki

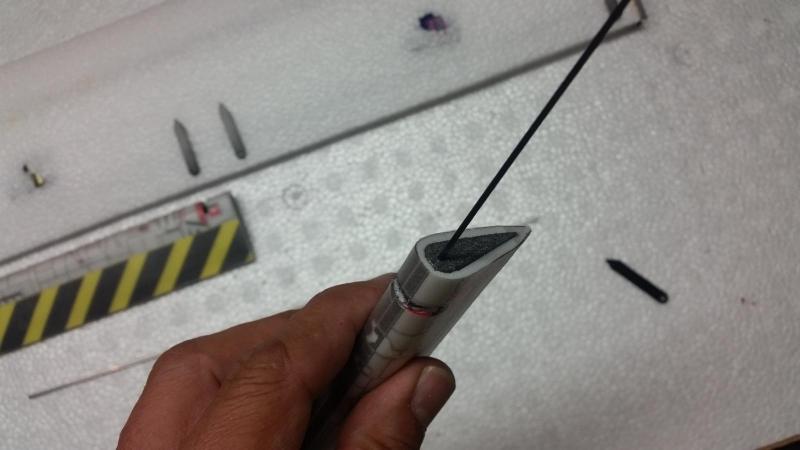

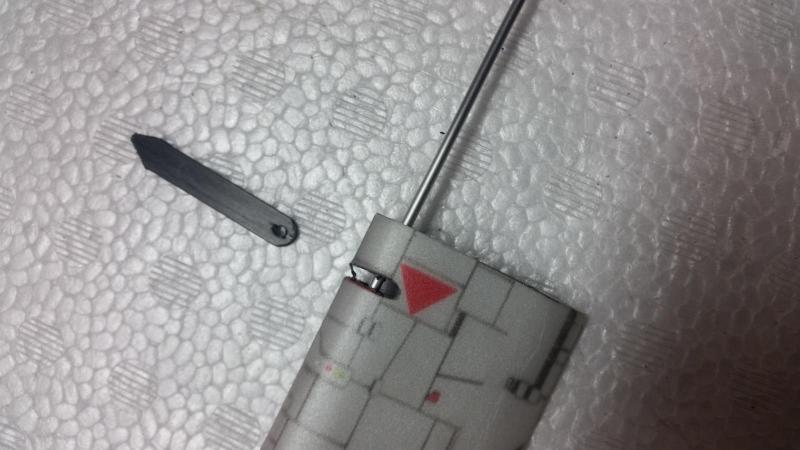

zaostrzonym pręcikiem węglowym wykonałem otwory pod "sworznie" czyli pręt alu




szczelinę w lotce wykonałem grotem lutownicy transformatorowej






pręciki mają ok 5cm długości-dzięki temu nie wygniotą sie zbyt szybko w stryrodurowej lotce

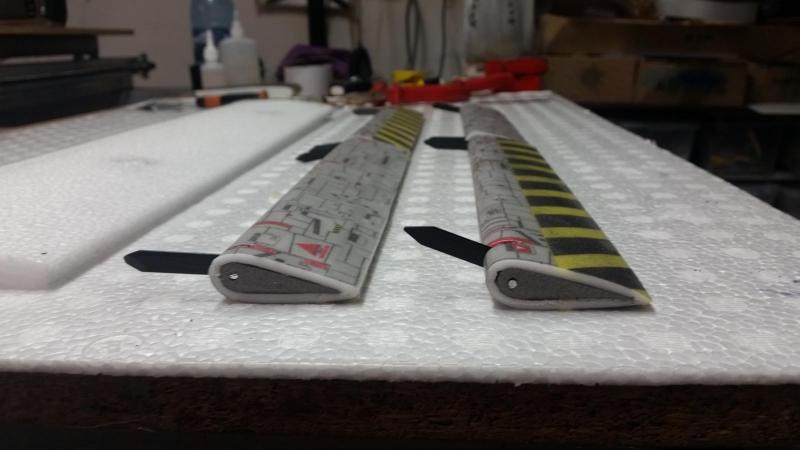

zmontowałem zestawy (zawias od strony klapy ma wspólny pręt z lotką

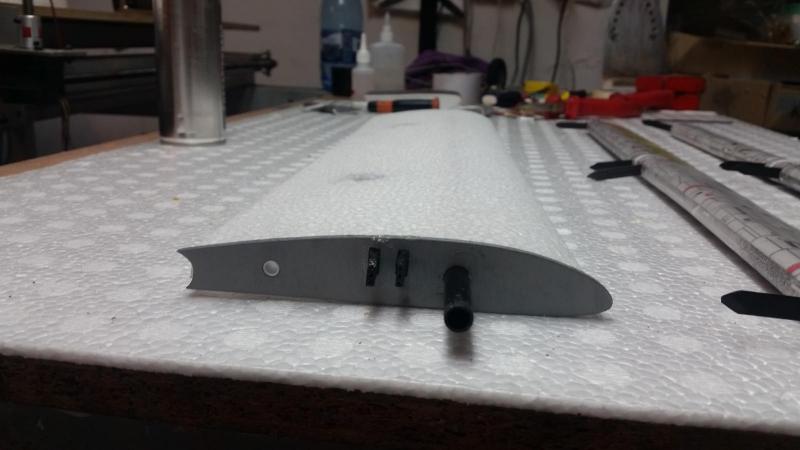

a tak wygląda żebro przykadłubowe z wklejonymi złączkami przewodów od serw

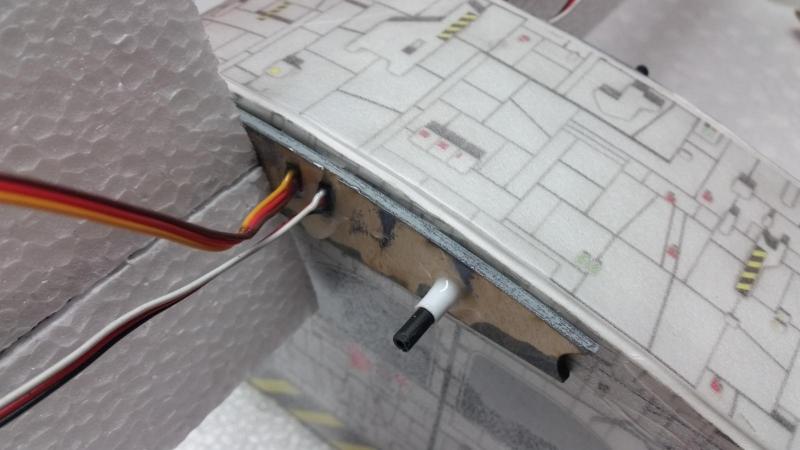

oczywiście w skeljkowym wzmocnieniu kadłuba wkleiłem gniazda wtyków :) dzięki temu montaż skrzydła  automatycznie podpina napędy

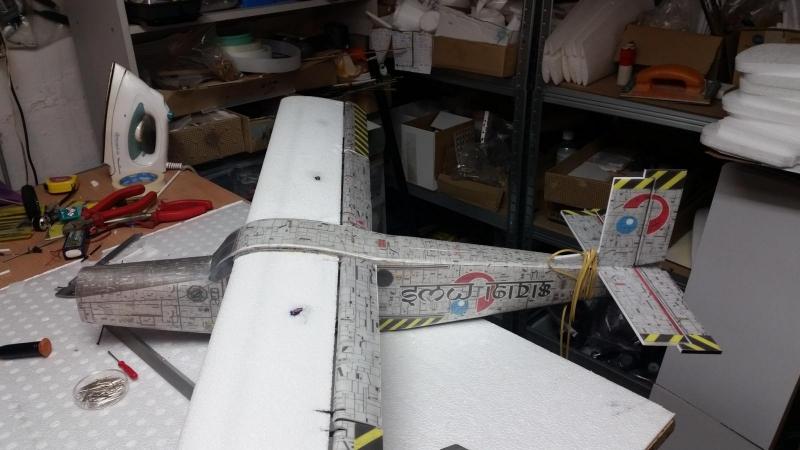

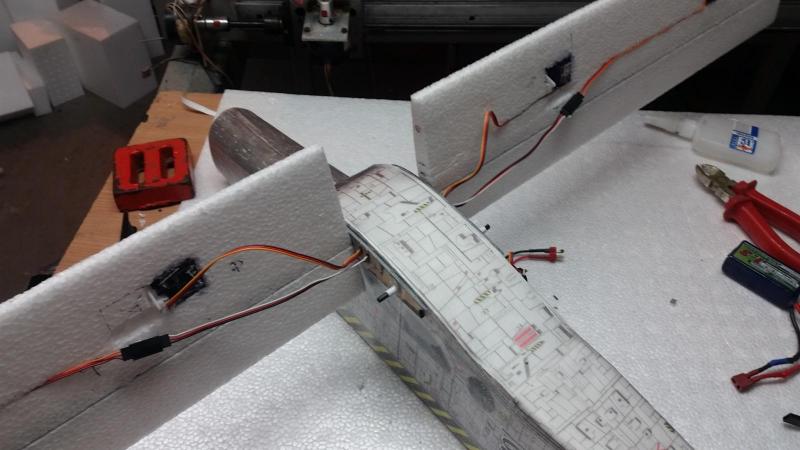

no i na koniec oczywiście przymiarka :)


Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

co nieco poszło do przodu :)

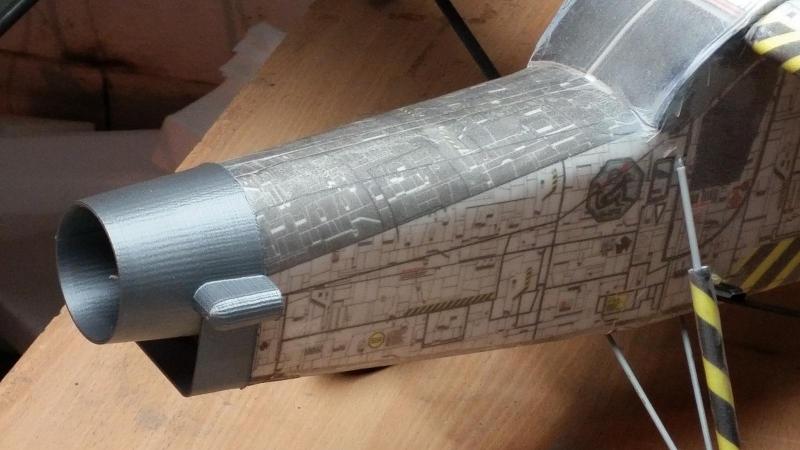

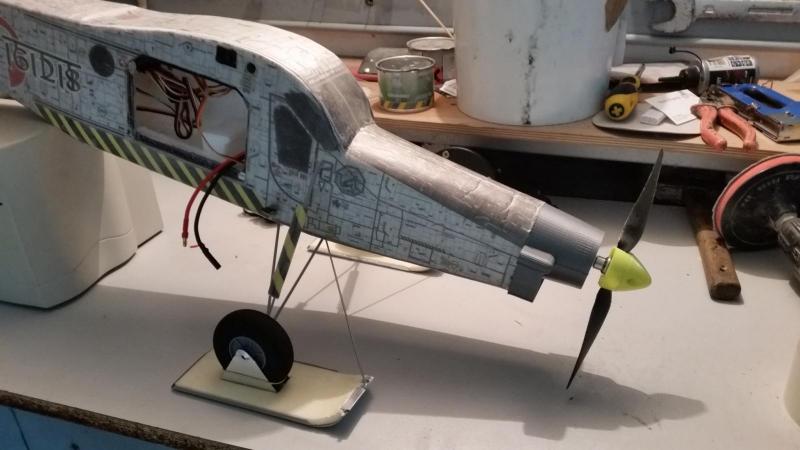

Pilatusek dostał drukowany nos -ma być wypraska vacu -ale do prototypu zostawię wydruk

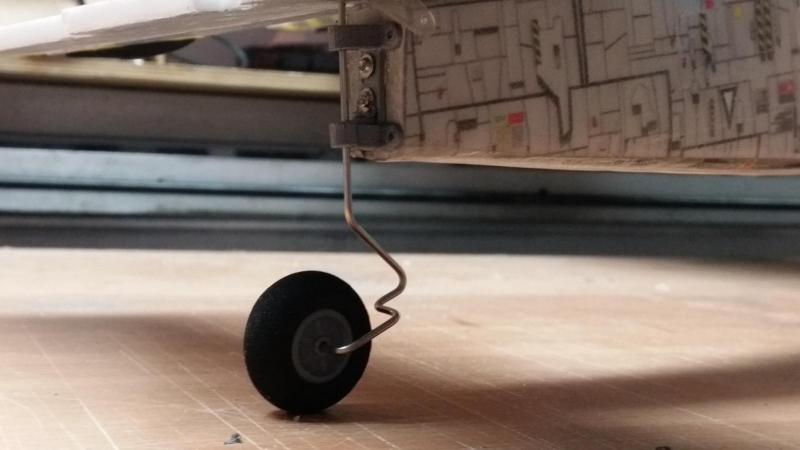

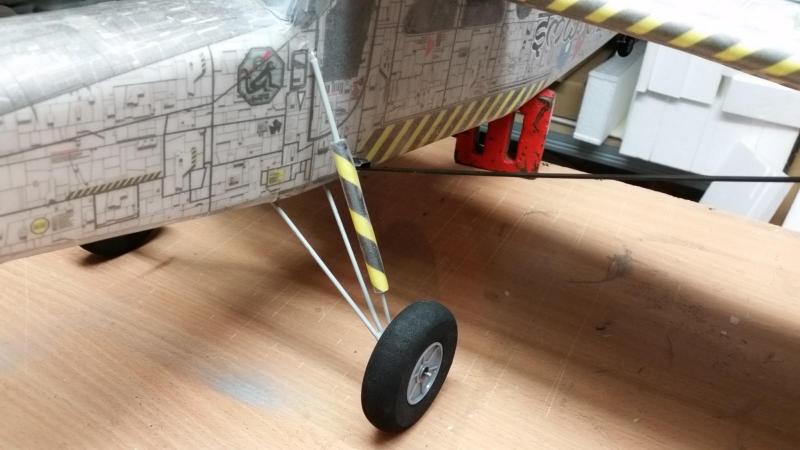

dostał też zastrzały z płaskowników węglowych, mocowanie kółka ogonowego, podwozie główne i obklejone płaty skrzydeł :)












no i tymczasowo zamocowane skłądane śmigło z kołpakiem... :)
