Budowa Dlg 1m

[Kubad]

Przez ostatni rok powstało kilka dlg mojej produkcji :mrgreen: ale wszystkie 1.5m. Taki model nie zawsze jest poręczny szczególnie jak do samochodu pakuje się cała rodzina więc podjąłem decyzje o zrobieniu dlg 1m. Doszedłem do wniosku że jak budowę opisze na forum to będę miał mobilizacje i szybciej pójdzie.



Zacząłem od budowy skrzydeł. Oczywiście jak zawsze konstrukcja styrodur + szkło w worku.

Żywica (niestety e53 + z1) rozprowadzana małym wałeczkiem malarskim. Tkanina 33g/m2 jedna warstwa + dźwigar z węgla jednokierunkowego.

Niestety skrzydła wyszły dosyć ciężkie jak na 1m bo aż 100g, ale tragedii jeszcze nie ma 8)

Zawias z tkaniny jest wklejony ale pierwsza wersja modelu będzie bez lotek.

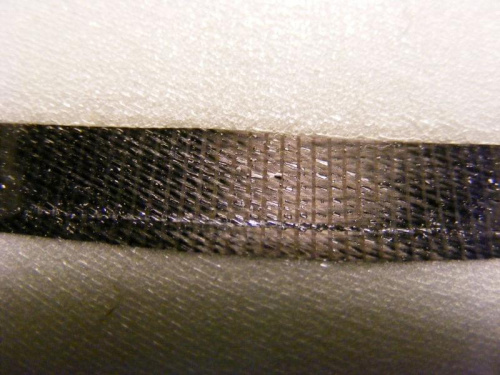

Krawędź natarcie przed obróbką

i po wstępnej obróbce

To na razie tyle.

[Tomisław Piotr]

Brawo za ładne zdjęcia.

[Kubad]

Skrzydła zostały w międzyczasie sklejone za pomocą łącznika z balsy :roll: Oto on:



Sam łącznik ma za zadanie ustalenie wzniosu i podparcie węglowego dźwigara w krytycznym miejscu jakim jest łączenie połówek. Słoje pionowo. Podczas późniejszych prac z łącznikiem a szczególnie podczas dopasowywania trzeba uważać bo jest bardzo kruchy. Najlepiej jest go oblaminować jednokierunkowym węglem wzdłuż. Tego etapu nie uwieczniłem bo walczyłem z żywicą i przyczepiającymi się do wszystkiego włóknami węgla. Łącznik wklejam na żywice (nie 5 minutową bo musi być solidnie).



Co do kadłuba to jeszcze się nie zdecydowałem. Będzie albo węglowy albo szklany. Ten drugi dopiero powstaje :rotfl:



Kopyto do formy podczas prac:



I po wstępnym szlifowaniu:



Pewnie się zastanawiacie co to jest.... tulejki które będą wklejone w płat. W kadłubie nakrętki, plastikowa śruba m5 będzie przechodzić przez tulejki. Waga ok. 0.25 grama obie :devil:





Tutaj pojawia się problem jak to skleić żeby było mocno i prosto?

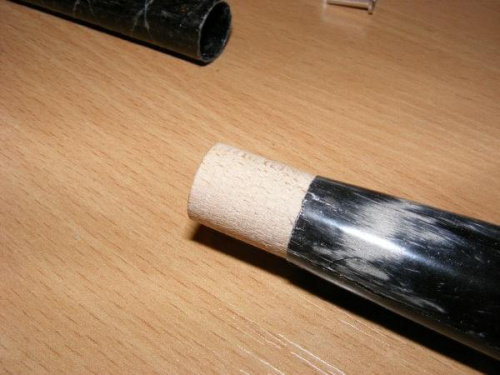

Do połączenia posłuży mi to:

Stożkowy łącznik - rurka



Waga - 2g



Teraz wystarczy zalaminować tkaniną szklaną na zakładkę.



Na dzisiaj wystarczy, jakby coś było zrobione nie tak to mówcie, jeszcze można zmienić.

[Rafal B.]

Mocowanie rurki aż się prosi o złamanie!!. Trzeba było rurkę wpuścić w kadłub i tam zrobić niby wręgę. Było by mocno i trwale. Tutaj to na moje zbyt długo nie pożyje.

[Kubad]

Rurka ma średnicę taką samą jak końcówka kadłuba więc żeby ją wpuścić musiałbym uciąć od góry kilka cm. Też nie jestem pewien takiego rozwiązania z tulejką ale rurka ma wtedy dużą powierzchnie styku klejenia i jeszcze tkanina na to pójdzie, no nie wiem co z tym robić...

[Rafal B.]

A z czego ta tulejka? Bo na zdjęciu widać ze drewniana. Może lepiej było by zrobić węglowa? A całość owinąć nicią kevlarową. Bo rurka i kadłub zrobione są z tkaniny jednokierunkowej więc mogą by się rozszczepiać.





Ps: skrzydła ciężkie bo żywicy dużo
