Rzutek Mini Guillows po nowemu !


kaszalu
 Udostępnij

Rekomendowane odpowiedzi

Witam Wszystkich ! ?

Na ostatnie Święta Wielkanocne zmajstrowałem dla moich małych siostrzenic modele latających rzutków do zabawy na wolnym powietrzu .

Wyszło z tego istne szaleństwo i dużo zabawy oraz radości u dzieciaków, a mnie zainspirowało do pewnej przeróbki która została wykonana na jednym z zapasowych modelików, który przezornie zachowałem "na czarną godzinę", gdyby wszystkie latające egzemplarze poległy śmiercią lotniczą podczas wesołej zabawy,,,, ?

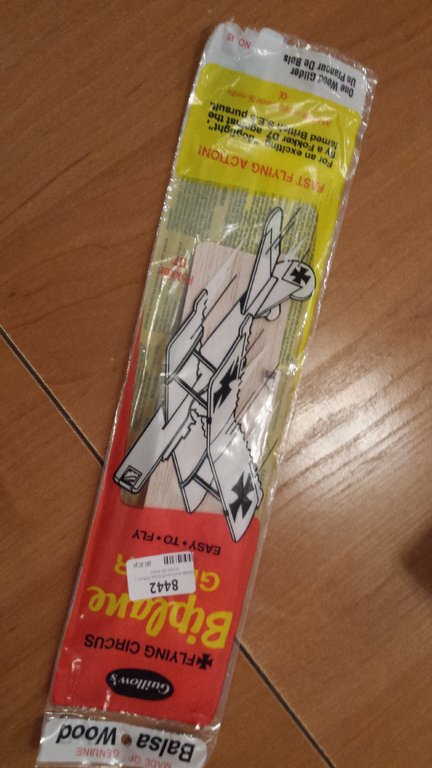

Był to  balsowy modelik Fokkera Guillowsa, przeznaczony do latania w charkterze szybowczyka.

Trzeba tu przyznać, że modelik lata jako szybowczyk świetnie, ładnie szybuje i daje się w prosty sposób regulować, co pozwala zorganizować fajną zabawę dla młodych adeptów lotnictwa ! Jest też zadziwiająco odporny na "kretobicie" które z uwagi na wiek adeptów lotnictwa jest dość częste ...

To też skłoniło mnie do poddania go pewnym modyfikacjom.

Wcześniej już, zainspirowany mini modelami kol Macieja.J z forum oraz informacjami o napędzie kondensatorowym i mikrosilnikowym , zaopatrzyłem się w kraju środka  w kompletny, silnikowy zestaw napędowy z wyłącznikiem czasowym  STEROWNIK%20DO%20MIKRO%20MODELI%20SAMOLOT%C3%93W%20GAM%20Model%20Hobby.jpg  i baterią LiPol 3,7 V.

Zestaw napędowy także do nabycia TU :



https://www.gammodel.pl/zestaw-napedowy-do-mini-modeli-samolotow-akumulator-3-7v180-mah-silnik-716-sterownik-p-499.html

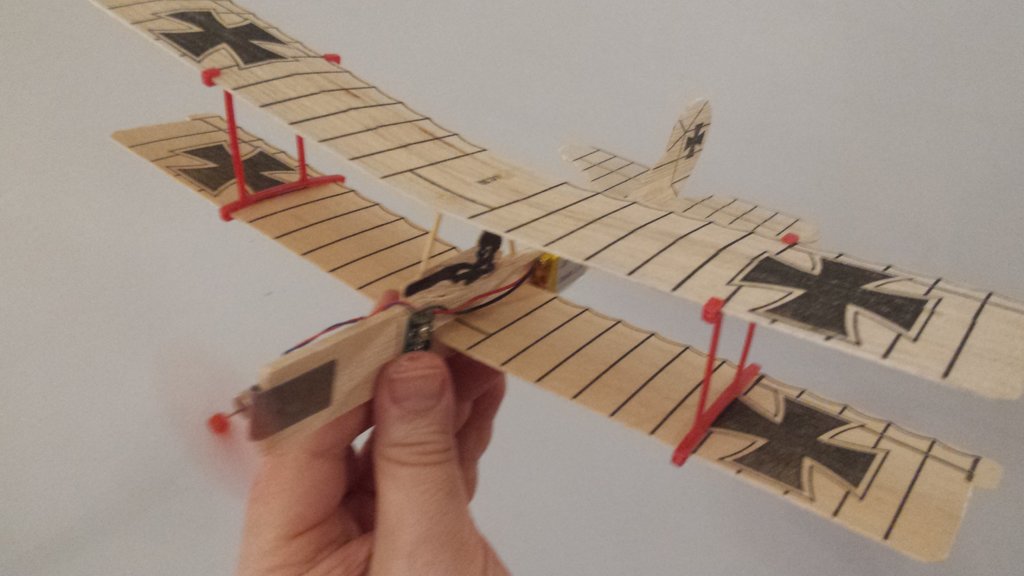

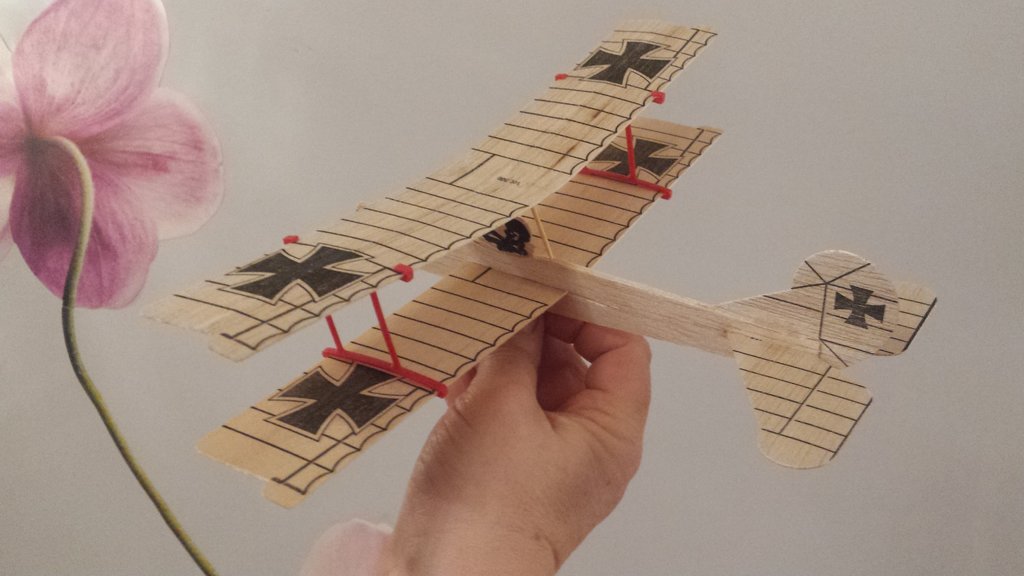

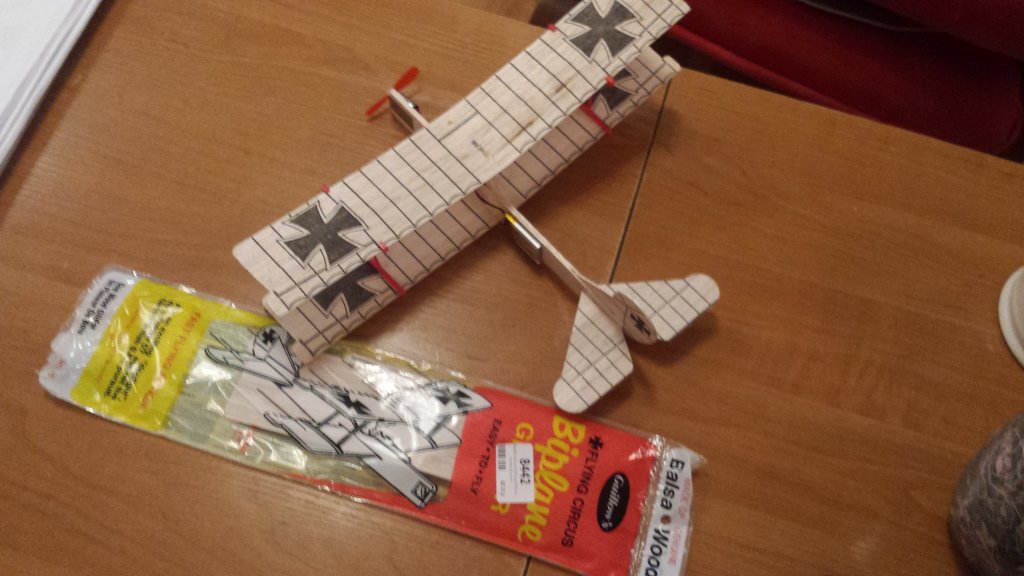

Modelik został najpierw zbudowany w podstawowej formie szybowca, potem oblatany ( lata super !!!) a następnie wyposażony w napęd elektryczny z wyłącznikiem czasowym.

Wstępne loty odbyte zostały w pokoju, ale ten maluch ma niespożytą energię oraz apetyt na loty i potrzebuje większej przestrzeni - trzeba polatać na zewnątrz !!! ?

Musiałem nawet trochę zwiększyć skłon silnika w dół bo po krótkim locie poziomym zaczynał się ostro wznosić do góry !

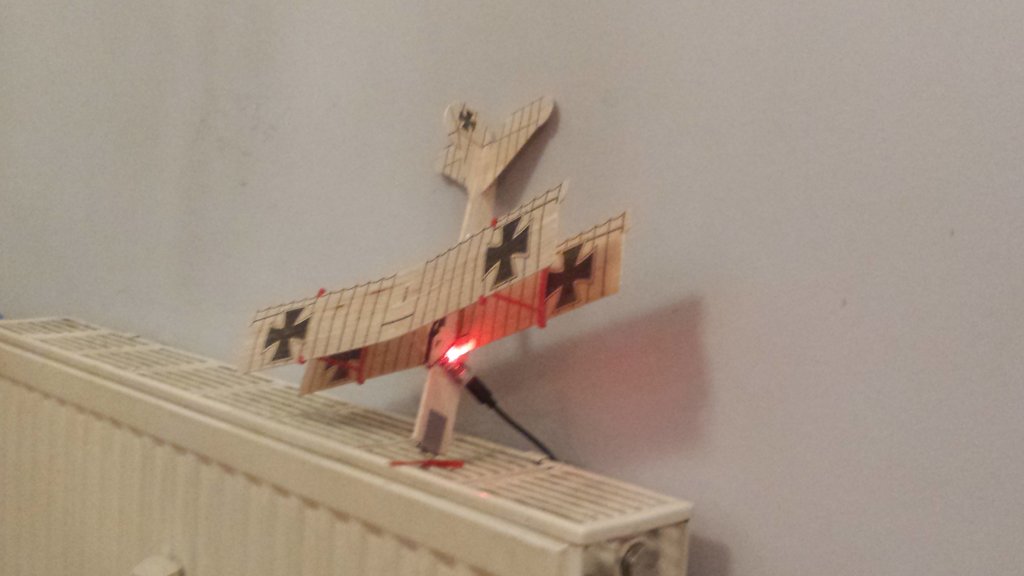

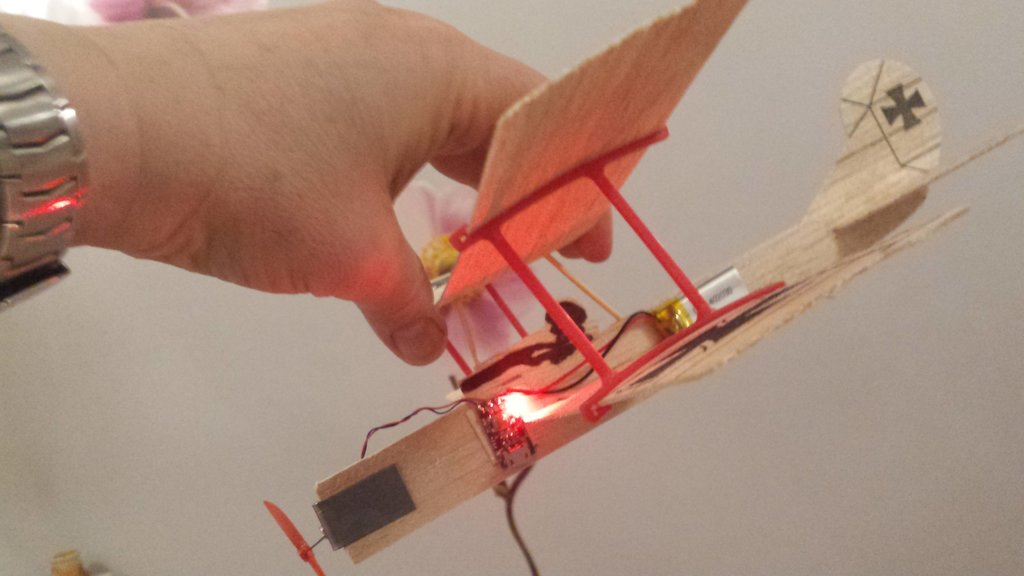

Ciąg zastosowanego silniczka pozwala prawie zrównoważyć ciężar modelu ( prawie wisi na śmigle !!!) a układ czasowy ogranicza czas pracy do 20s. Bateria o pojemności 180 mAh pozwala na wielokrotne wykorzystywanie napędu z jednego ładowania z pełną sprawnością, ładowanie baterii odbywa się z ładowarki sieciowej poprzez złącze mini USB zamontowane na płytce wyłącznika czasowego który jednocześnie dba o pełne naładowanie i nieprzeładowywanie baterii  !!

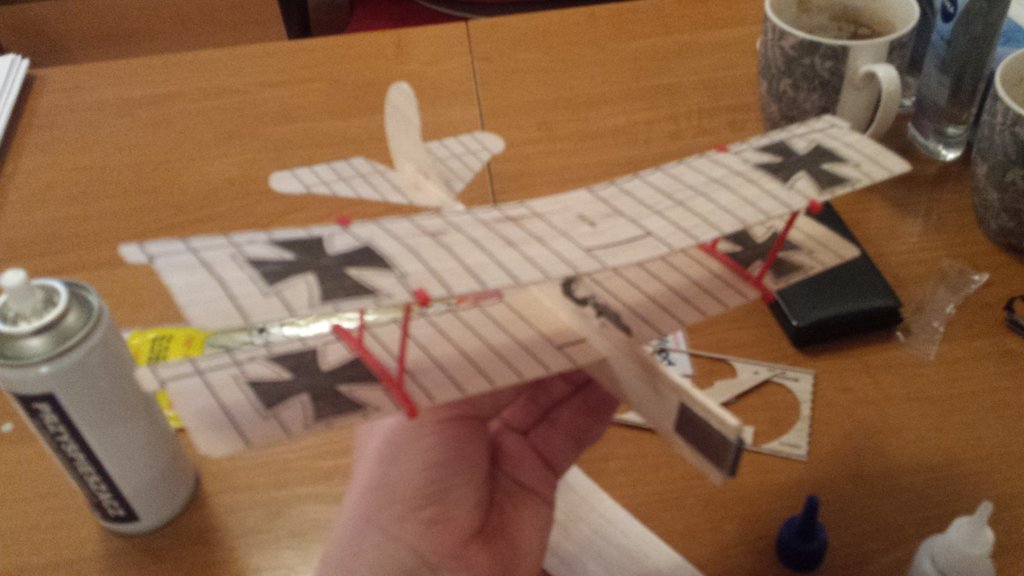

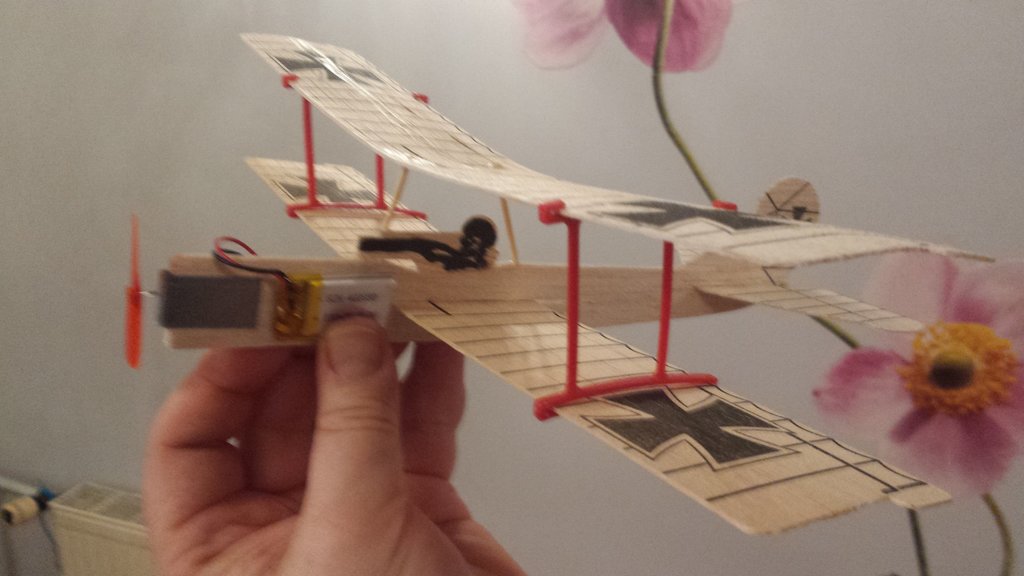

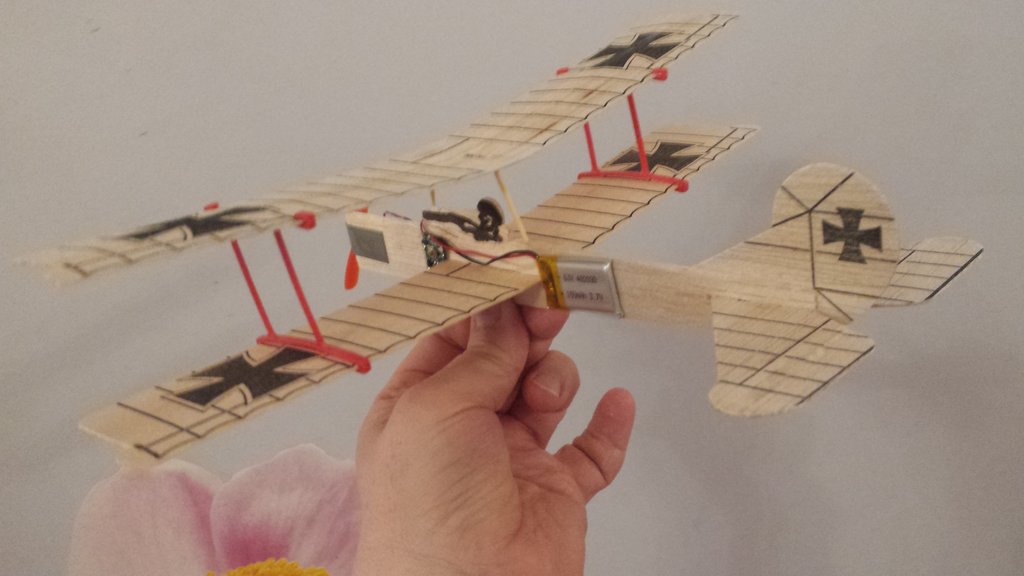

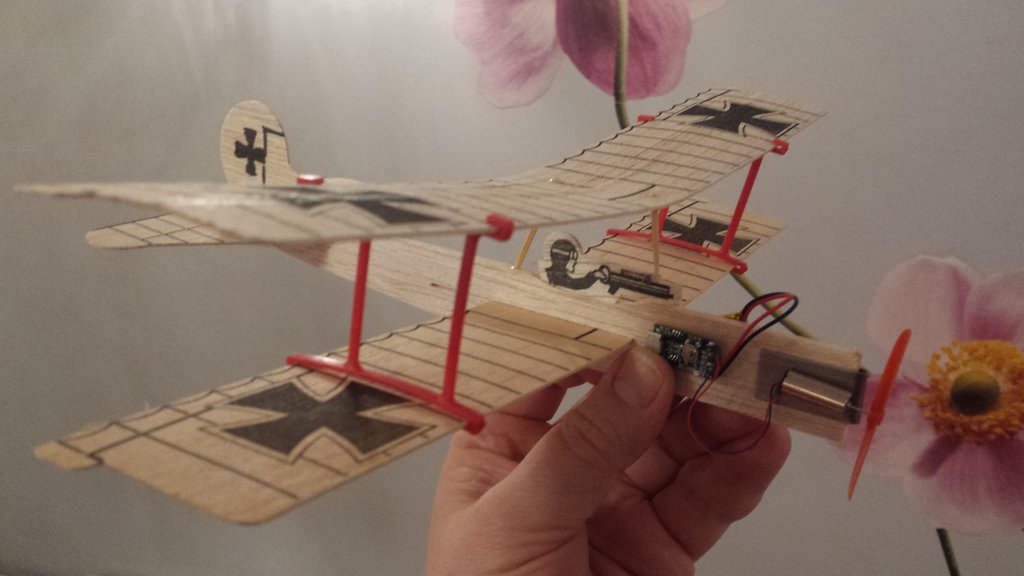

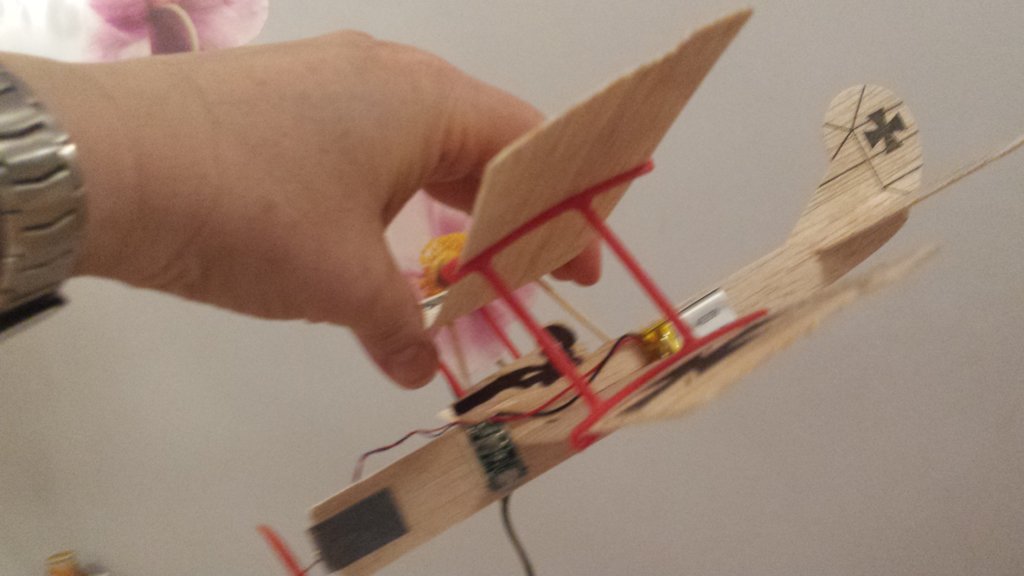

Wyposażenie montowane do kadłuba na taśmy dwustronnie przylepne. Ze zmian w konstrukcji należy wymienić dwie dodatkowe stójki płata wykonane z wykałaczek wklejonych w centralnej części płata dla usztywnienia konstrukcji.

Waga kompletnego, gotowego do lotu modelu z napędem, baterią i wyłącznikiem czasowym 22g, rozpiętość płatów - 300 mm, długość 245 mm, wysokość - 70 mm.

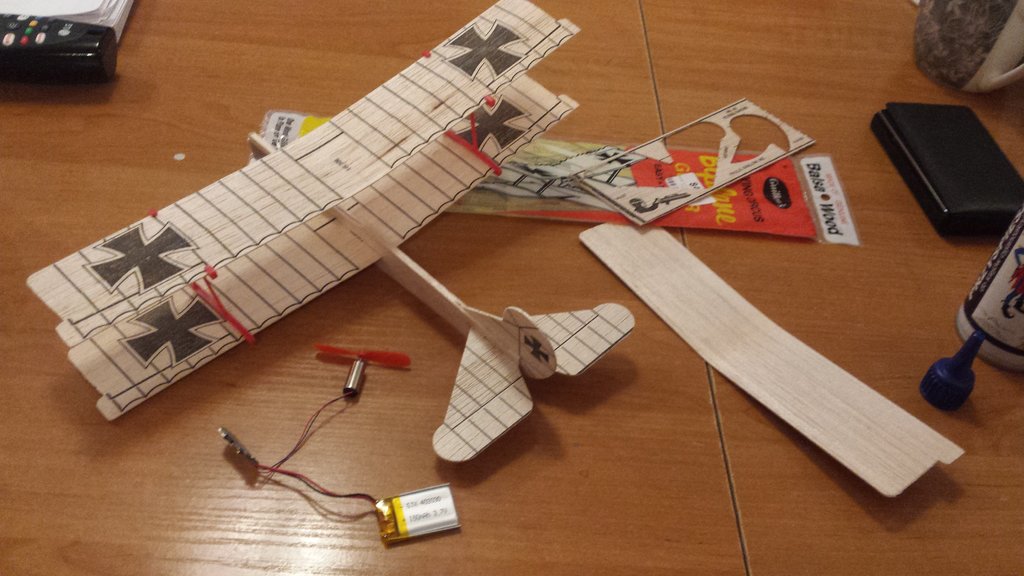

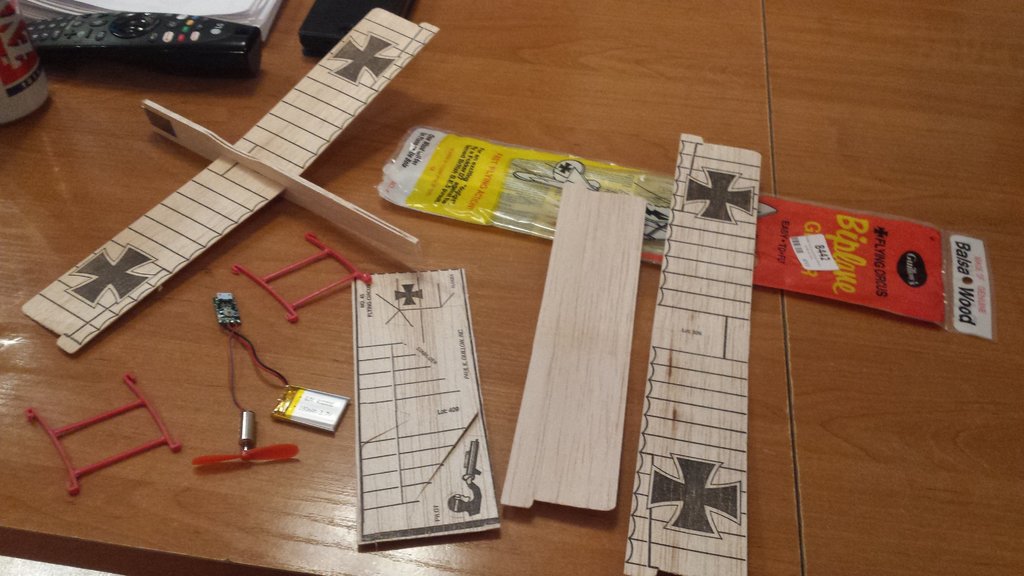

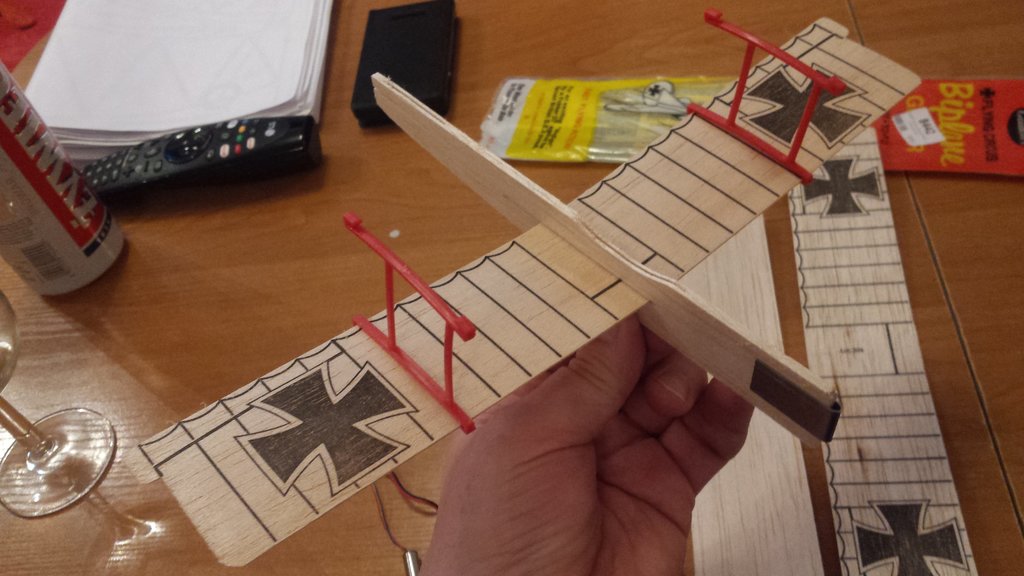

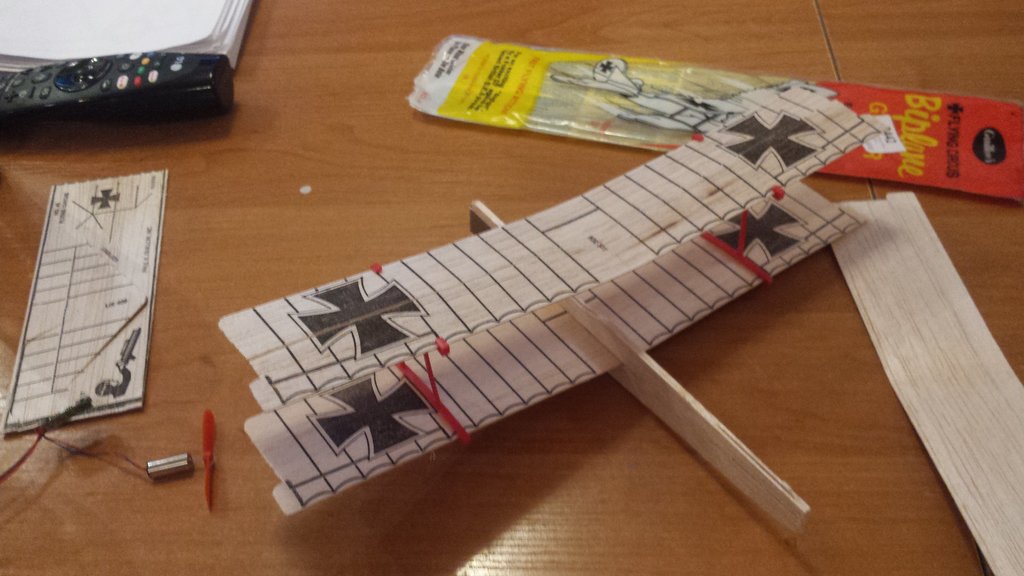

Kilka fotek "z budowy"  poniżej, wkrótce loty na większej przestrzeni oraz relacja z dokonań tego mikrusa . Czas budowy właściwie pomijalny - modelik relaksacyjny dla wszystkich z niedomiarem czasu wolnego - a radocha z wynalazku naprawdę duża !!! ?

Życzę przyjemnej zabawy dla wszystkich których skusi budowa tego "giganta" !!!


















  • Dzięki 1
Odnośnik do komentarza
Udostępnij na innych stronach

Postaw mi kawę na buycoffee.to

Oj tam zaraz "ukradłeś" ? - to tylko dowód na swobodną wędrówkę myśli !!?

Też  myślałem o wywaleniu blachy balastowej, ale ponieważ ma latać na zewnątrz na razie zostawiłem aby był odporniejszy na porywy wiatru - zawsze po próbach można usunąć !

A jak osiągi Twojego  modelu w lotach zewnętrznych ?



Ps.

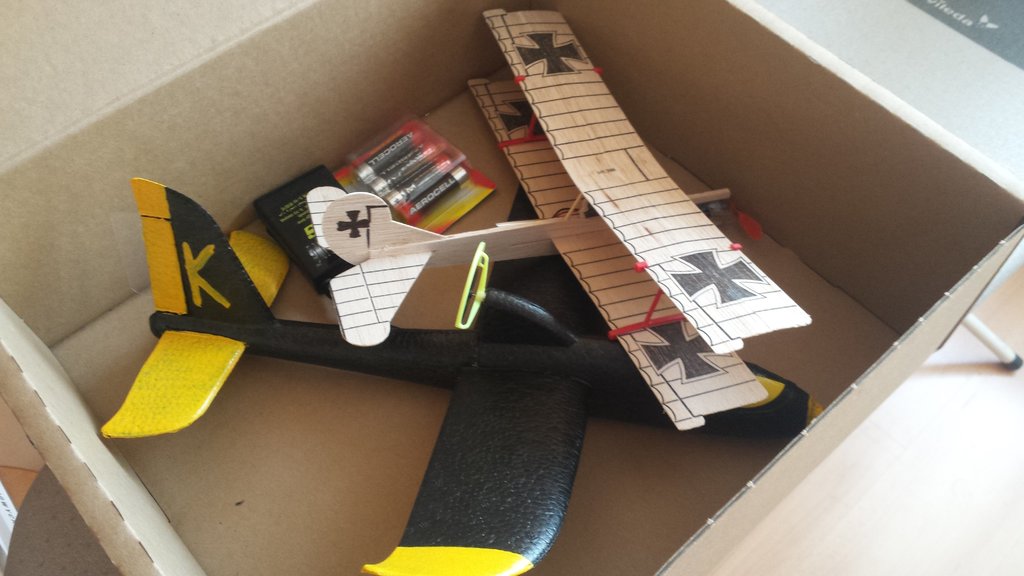

Mikroflota powietrzna rośnie !

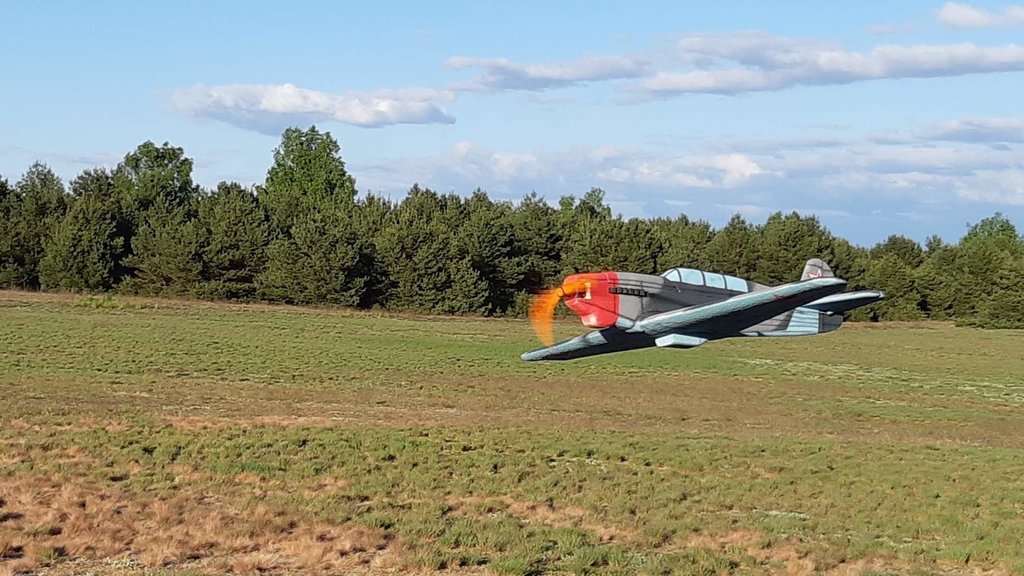

Czarny z zasilaniem kondensatorowym - lata bardzo fajnie !



Edytowane przez kaszalu
  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Ja ten model zrobilem rok temu. Na pikniku Żar kupilem dzieciom jakis badziewny chinski piankolot z tym napedem. Model zostal zdewastowany, naped zostal. Zalozylem go to tego wlasnie Guillowsa. Latał super.

Odnośnik do komentarza
Udostępnij na innych stronach

22 godziny temu, TomTech napisał:

Zaadaptowałem !!

Dzięki - dziewczyny będą zachwycone !!! ?

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Małe próbowanie na łące Fokkerka i nie tylko !?

Pogoda piękna, ale dość mocno wiało i Fokkerek się lekko "skraszował" przy którymś locie - do naprawy i regulacji !

Poza tym frajda z latania jak słychać na filmikach !!

Małe też  jest piękne !!?







  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach
