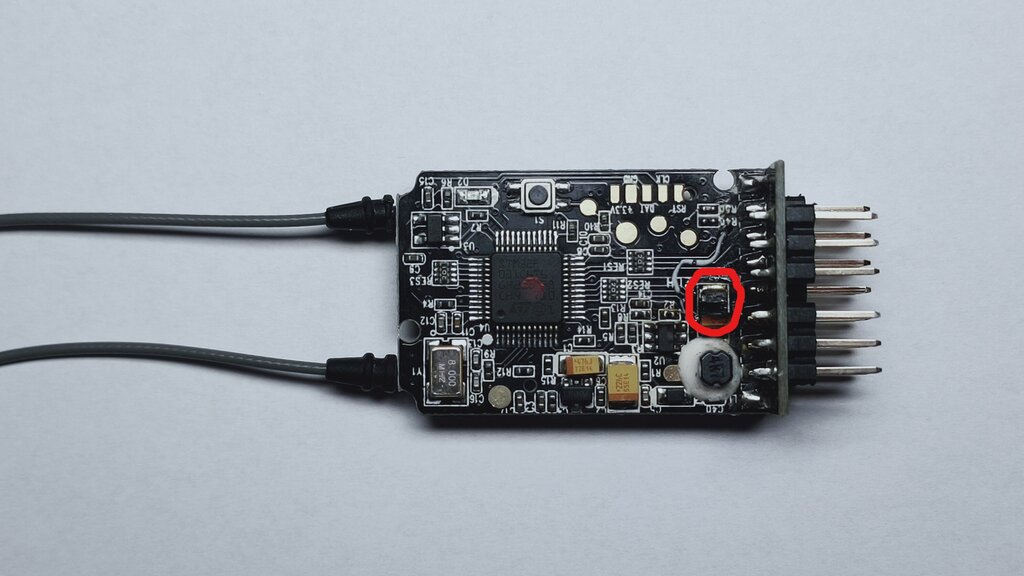

Witam potrzebuje pomocy w rozpoznaniu kondensatora w odbiorniku fly sky fs-ia6b. Ogólnie mój głupi błąd znowu. Gdyby ktoś posiadał i mógł podesłać zdjęcie lub numery kondensatora. Chodzi mi o te maleństwo


Share this post


Link to post
Share on other sites

Tam jest kondensator SMD 226C. 22uf /16V. Taki sam jak ten większy obok stabilizatora 3,3V.

Share this post


Link to post
Share on other sites

A co zrobiłeś? Bo mógł spalić się też układ U2.



Share this post


Link to post
Share on other sites

Pewnie odwrotnie podpiął zasilanie. Wylutować kondensator , podpiąć zasilanie może jeszcze działa. Sprawdzić czy jest napięcie 3,3V. Osobiście bałbym się wsadzić do modelu latającego , tylko łódka  lub  samochodzik.

Share this post


Link to post
Share on other sites

O lataniu nie mam mowy. Próbowałem tchnąć trochę elektroniki do Lego Technic i skończyło się na tym że za którymś razem testów podłączyłem baterie plusem do minusa i minusem do sygnału. Wypaliło też kilka serw ale to już inny wątek horroru zwanego życiem

Share this post


Link to post
Share on other sites

U mnie padł układ U2 po wylutowaniu go odbiornik działa, jego zadanie jest podniesienie napięcia dla serw.

Share this post


Link to post
Share on other sites

Odbiornik jest zasilany z pakietu lub BECa który jest wpięty w gniazdo odbiornika - szyna (+) i (-). Z tej szyny są też zasilane serwa i inne układy wpięte w odbiornik. Żadne napięcie zasilające serwa nie wychodzi z odbiornika. W odbiornika jest mała przetwornica impulsowa która daje 5V. Napięcie to zasila stabilizatory liniowe 3,3V do zasilania procesorów i modułu 2,4GHz.

Share this post


Link to post
Share on other sites

Więc oprócz tego kondensatora może być uszkodzony układ U2 czyli co konkretnie to jest, jak mogę to teraz sprawdzić czy jest sprawny  i gdzie to mogę kupić jeśli okaże się uszkodzony.

Share this post


Link to post
Share on other sites

Tam siedzi scalak nie pamiętam symbolu zamiennik to MT3608 jego zadanie to w momencie przysiadania napięcia podawanego z BECa podciągnąć do tych 5V.

Bez tego scalaka w momencie kiedy odbiornik był zasilany prawidłowo (5V) to działał prawidłowo.

Share this post


Link to post
Share on other sites

Duże kwadratowe? Nie widać żadnych nadtopień i pęknięć, nóżki też w porządku. raczej tylko ten rezystor

Share this post


Link to post
Share on other sites

Dlaczego uważacie że wymiana stabilizatora i kondensatorów wpłynie na niezawodność odbiornika ?
