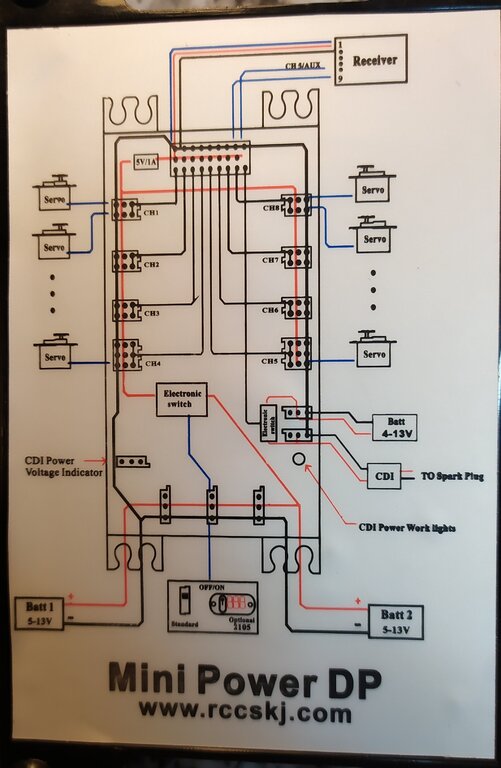

Pokaż lepiej te przewody z pod spodu, i nie "kalecz" Pawer Boxa bo to jakaś listwa jest a nie Power Box a to dosyć spora różnica.

Z tego co widzę to te białe przewody to sygnały a skrajne zasilają odbiornik ale nie pokazałeś końcówek dlatego ciężko wywnioskować, a serwa wpinasz pod odpowiednie kanały i tyle.

  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

A ja jestem ciekaw ja to wygląda po zdjęciu obudowy. Rozważałem kupno takowego do swojego modelu, ale w końcu zrezygnowałem i kupiłem trochę lepsze. Tak jak kolega napisał, w te białe przewody wpinasz kolejne kanały z odbiornika a w podpisane na obudowie kanały wpinasz serwa z rzekomo wyregulowanym napięciem.

Wysłane z mojego SM-G950F przy użyciu Tapatalka

Odnośnik do komentarza
Udostępnij na innych stronach

> A ja jestem ciekaw ja to wygląda po zdjęciu obudowy.<

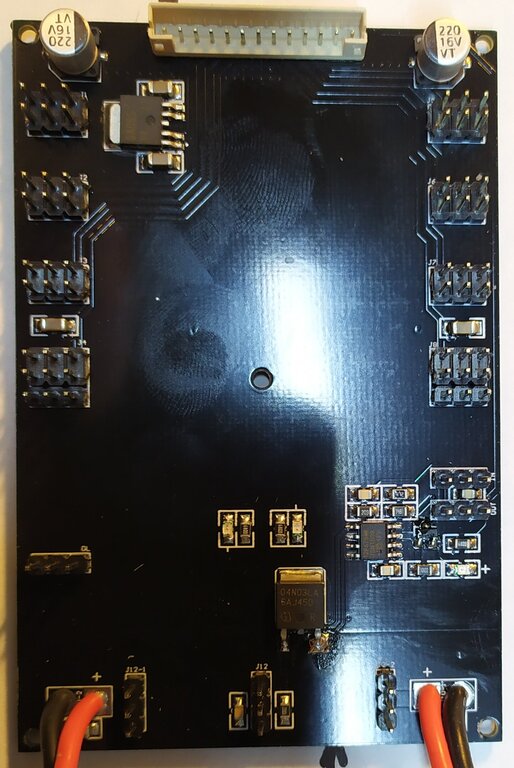

Poniżej bez obudowy:




Pakiety włączone równolegle bez żadnej separacji - pewnie można szeregowo puścić przez diody.

Pojedynczy klucz włączający na tranzystorze  - 04N03LA. Odłączany minus zasilania. Wyłacznik rozwarty - włączone.

Wbudowany wyłącznik zapłonu - scalaczek po prawej.

Sygnalizacja LED zasilania głównego i zasilania zapłonu.

Indykator (zewnętrzny LED) pokazuje poprawność zasilania głównego i zapłonu.

Stabilizator 5V dla odbiornika (u góry obok gniazda odbiornika).

Wielowarstwowa płytka powinna raczej prądowo wydolić.
