Farman (SNCAC) 223 - Jules Verne ... tego nie napisał


Michal4x4

Rekomendowane odpowiedzi

Dobry wieczór,

Ostatnie chwile przed nowym rokiem  - nie wiem czy to dobry czas, ale ostatnia szansa żeby zacząć nowy temat o którym myślałem już od paru miesięcy.

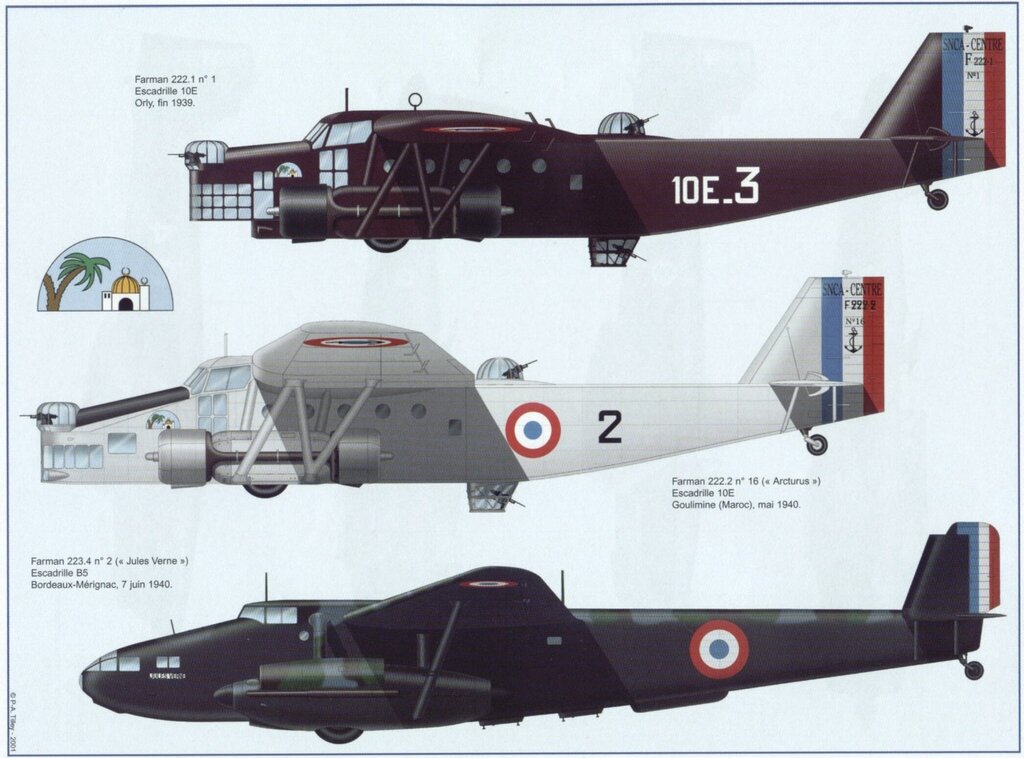

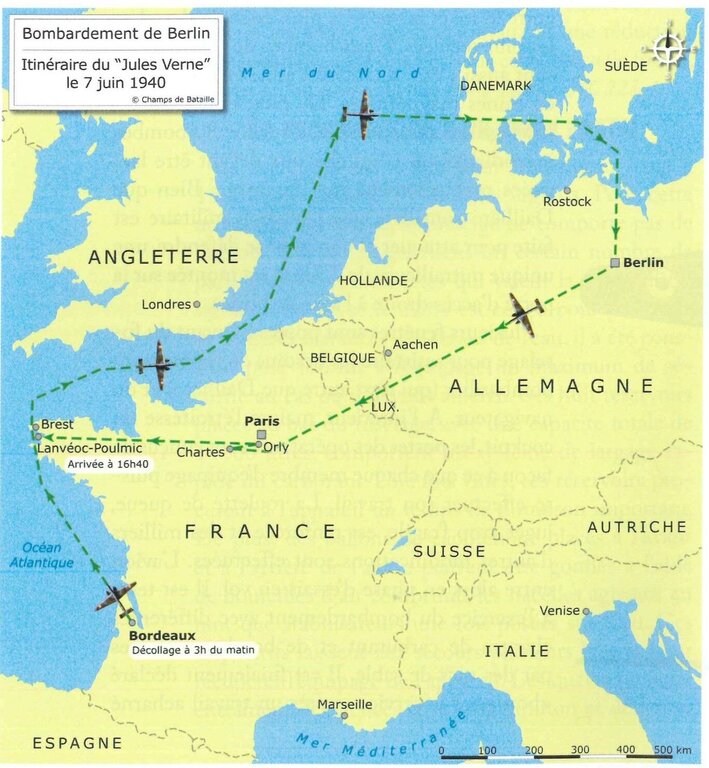

Tym razem będzie to model samolotu, który ponoć jako pierwszy w czasie ii wś zbombardował Berlin (polecam lekurę netu o tym rajdzie, ciekawe bardzo bo lot był b długi - z Bordeaux dalej głównie nad morzem az po Danię i Berlin; moim ulubionym fragmentem jest rzut butem ....)



Samolocik ma mieć prawie metr (ca 95 cm) - czyli "gigant"; będzie napędzany 2ma silniczkami 10g;

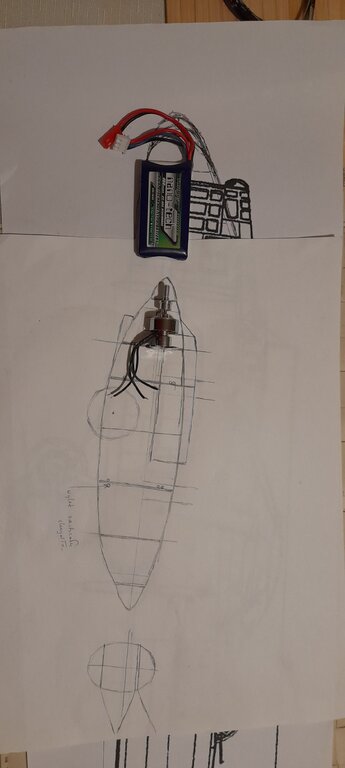

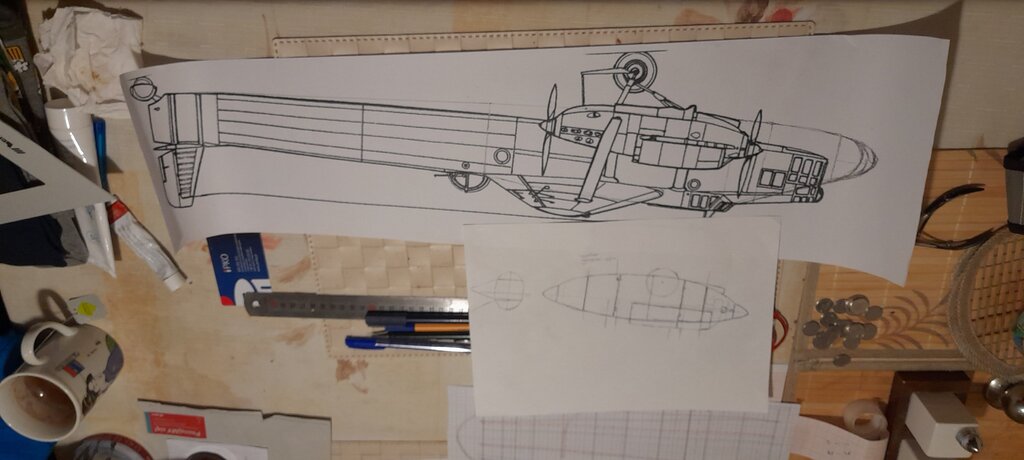

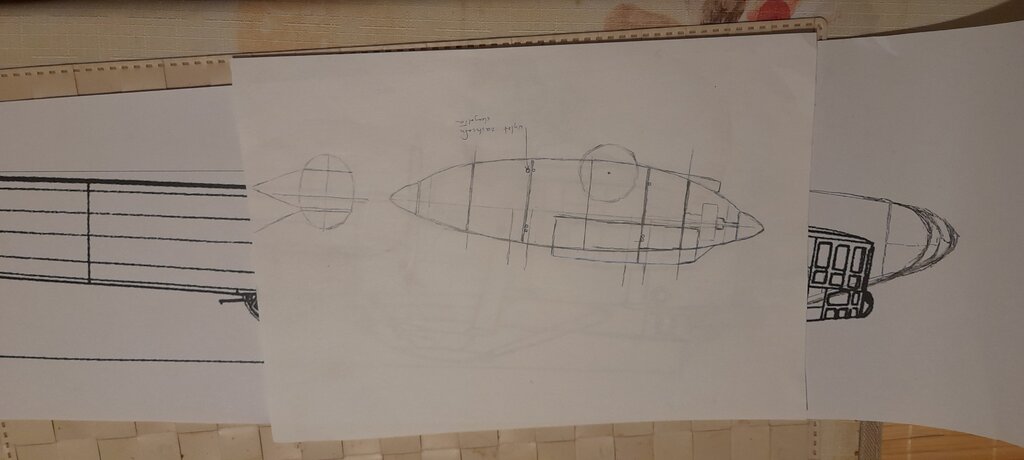

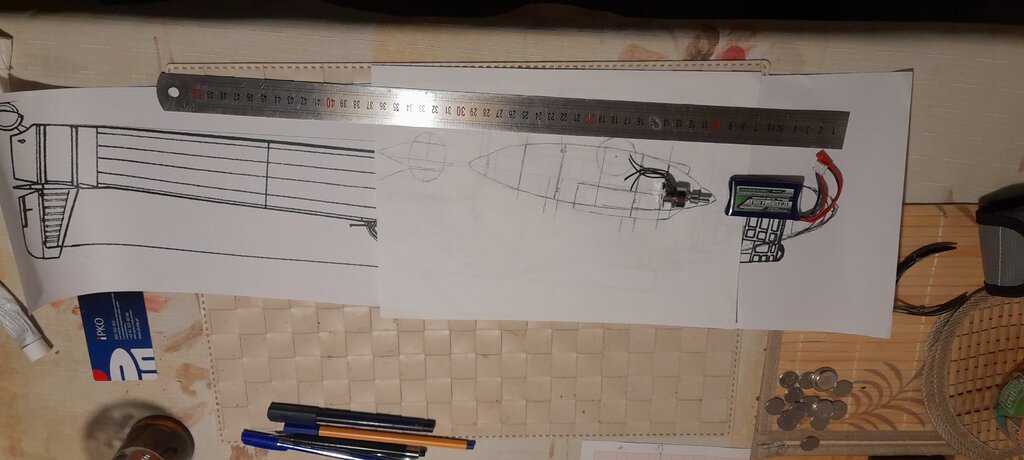

W zasadzie ko strukcja powinna być prosta, tylko planów dobrych brak - te rzuty z netu są bardzo słabe, będę musiał niestety trochę posiedzieć nad rysunkami; na razie z grubsza rozminiłem gondole silnikowe; będę musiał pokombinować z konstrukcją podwójnego SK bo w tej skali (ok 1:32) stery będą b cienkie i mechanizmy trzeba będxie jakoś pochować.

Tam gdzie się da wykorzystam doświadczenia z budowy Żubra i mam nadzieję że jakoś to poleci bo sylwetkę ma jak napompowany szybowiec. To tyle na razie sygnałowo  w nowym roku biorę się do roboty!!;)

I właśnie, wszystkiego możliwie najzdrowszego wszystkim forumowiczom oraz gościom życzę przde wszystkim w roku 2022!!

Cdn.

Pzdr.

M











  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki za życzenia i zainteresowanie.

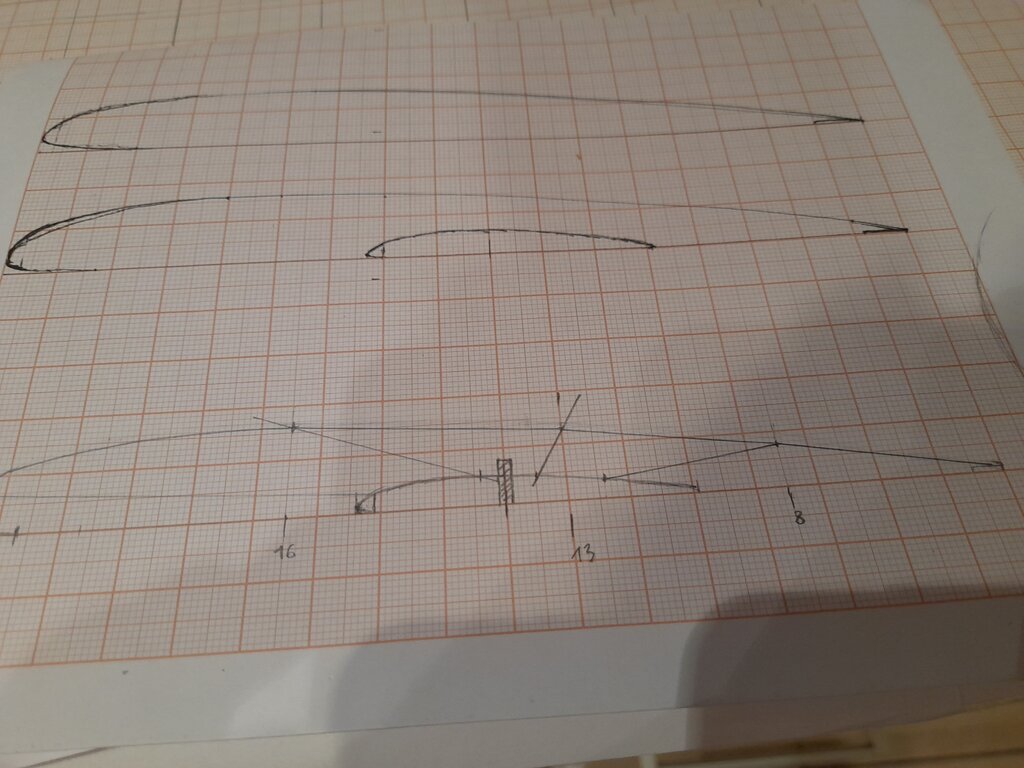

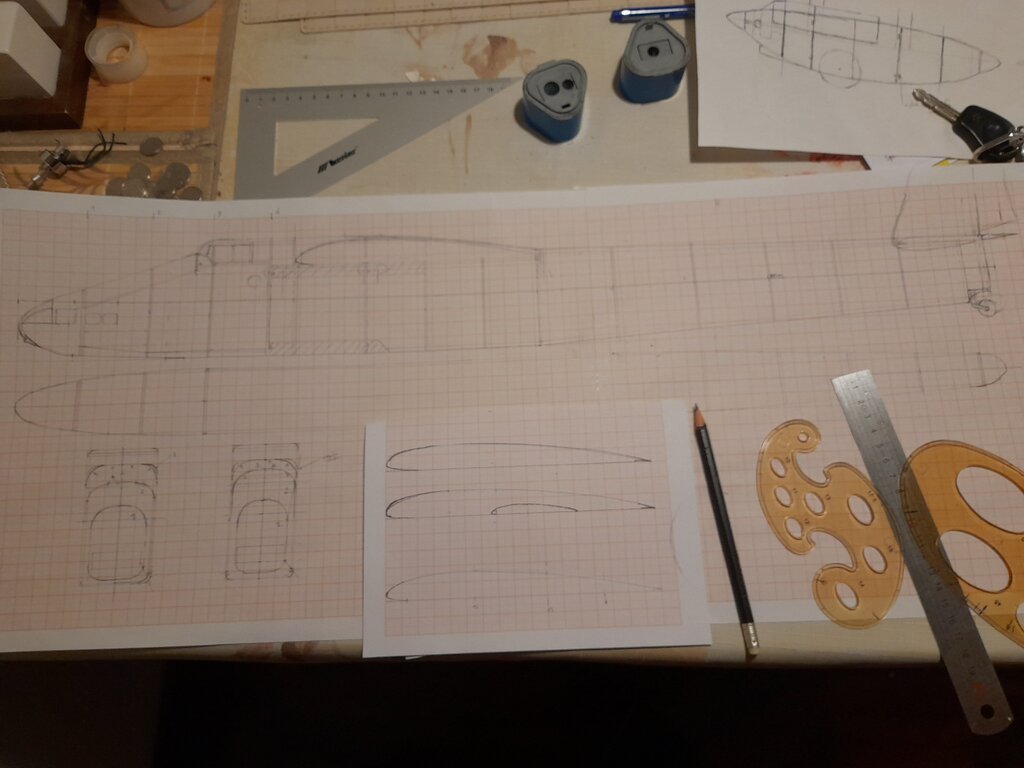

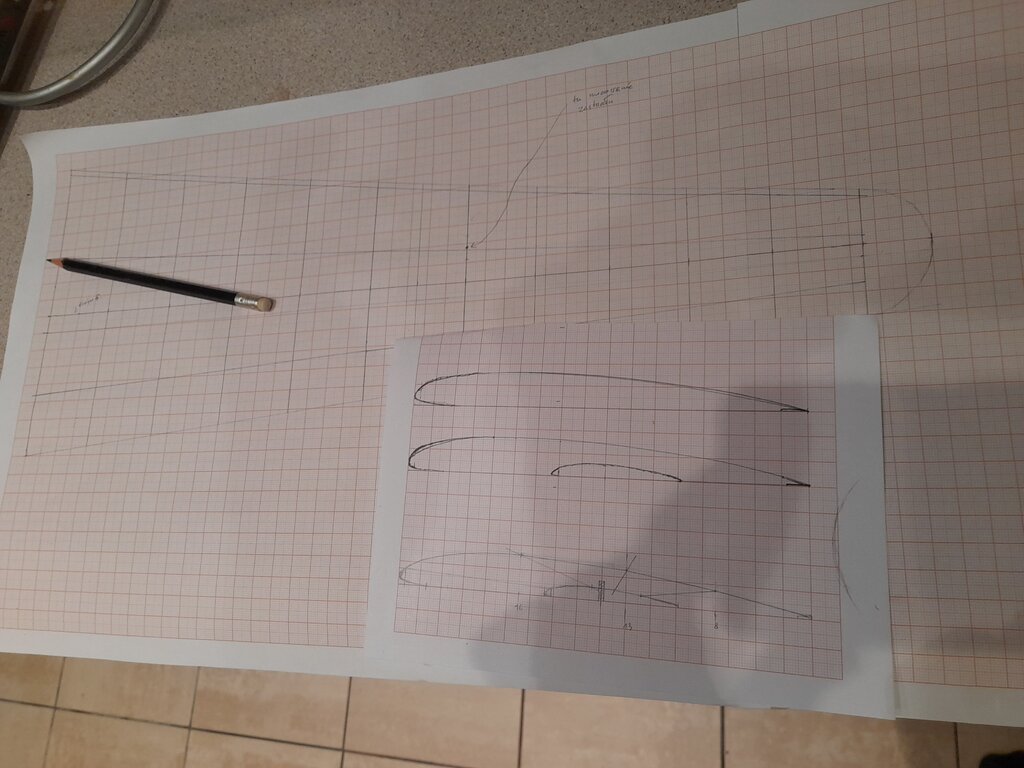

No to rysuję dalej... Konstrukcja kadłuba niby prosta ale te zaokrąglenia pudła mnie czasu kosztowały bo chciałbym uniknąć stosowania grubych listewek na krawędziach (zrobię jakiś laminacik); kabinę chyba będę wykrawał z folii bo szyby są proste; nos będzie termoformowany z przeźroczystej pleksi; skrzydełka chciałbym zrobić możliwie lekkie a sztywne - zrobię pokrycie góry dość szerokim pasem balsy od kraw natarcia, oraz osobnym paskiem od kraw spływu;

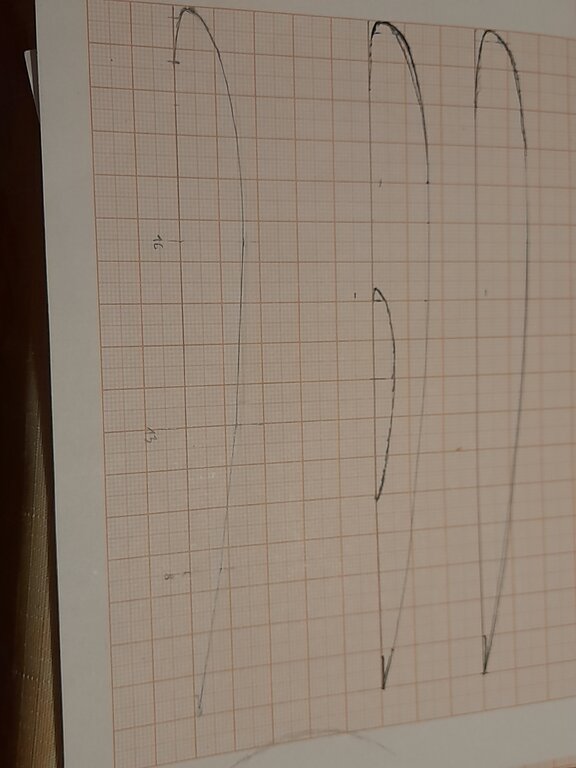

Środkowa część płata będzie kryta papierem i aby nie było widać żeberek zastosuję profil "kanciasty" (jak na rys na dole)  - mam nadzieję że to własności aerodynamicznych bardzo nie popsuje, a powinno wyglądać ok - widziałem to w necie w kilku modelach.

Wszystko to niestety b duże jak na moje warunki, ale mam nadzieję zmieści się na blacie warsztaciku. Jak dobrze pójdzie to w tyg zabieram się do cięcia listewek i do dzieła!!:) cdn.

Pozdrawiam,

M





  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Dzień dobry,

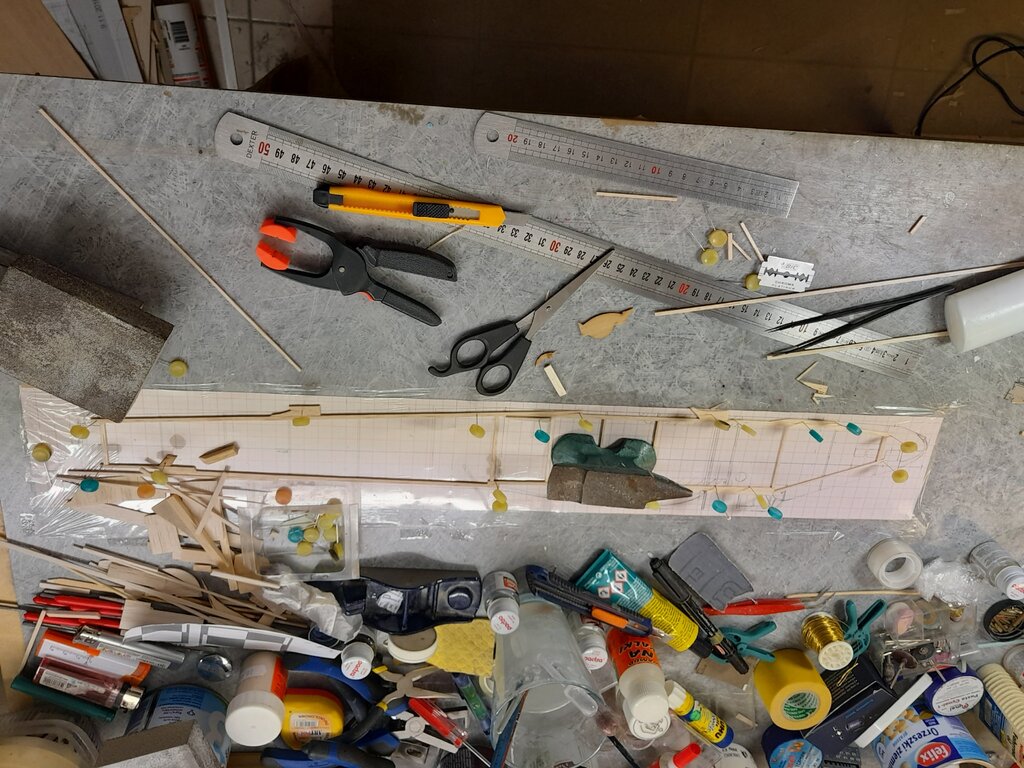

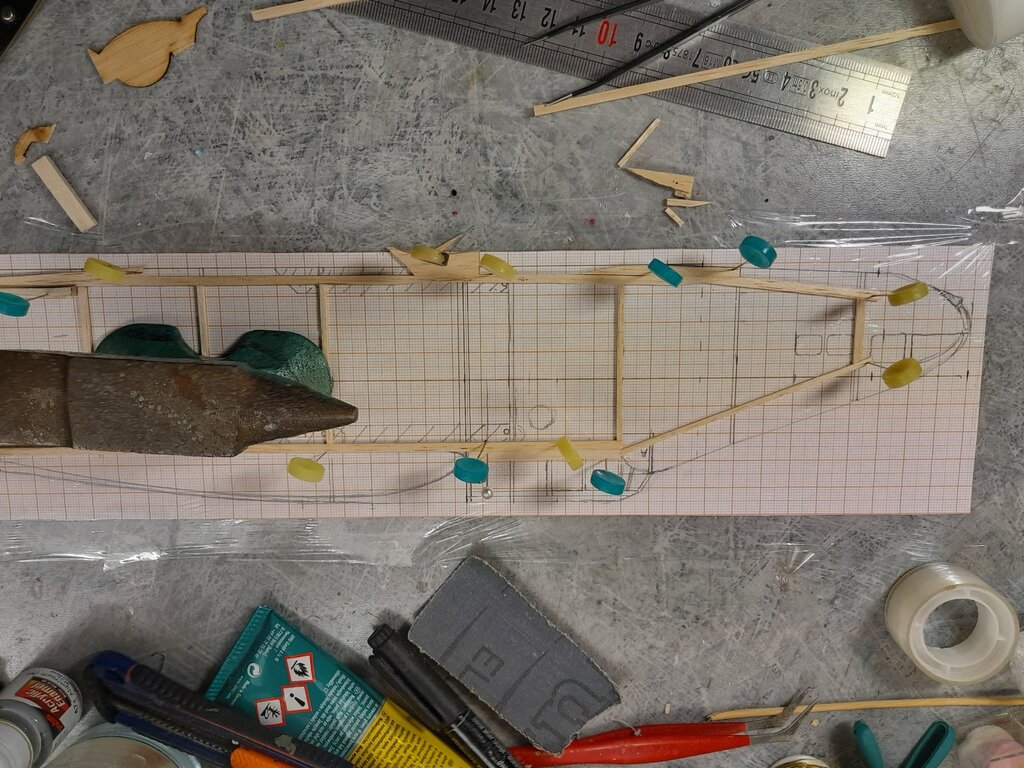

"Nadludzkim wysiłkiem" udało się plan kadłuba zmieścić na moim upstrzonym wszystkim blaciku i rozpocząć budowę. Mam nadzieję, że pójdzie dość szybko bo to tylko "puszka" i już żadnego pasowania podłużnic nie będzie!:) ciekawe jak to sztywne wyjdzie na takiej długości - no, się zobaczy! cdn.

Pozdrawiam,

M




  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Dobry wieczór,

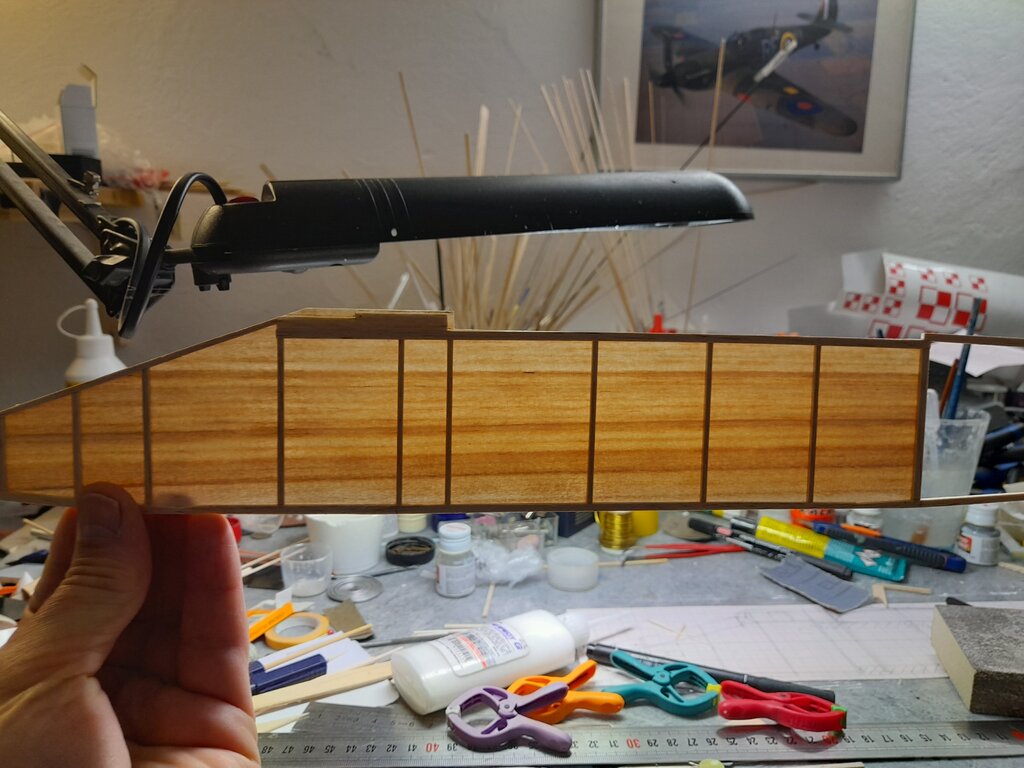

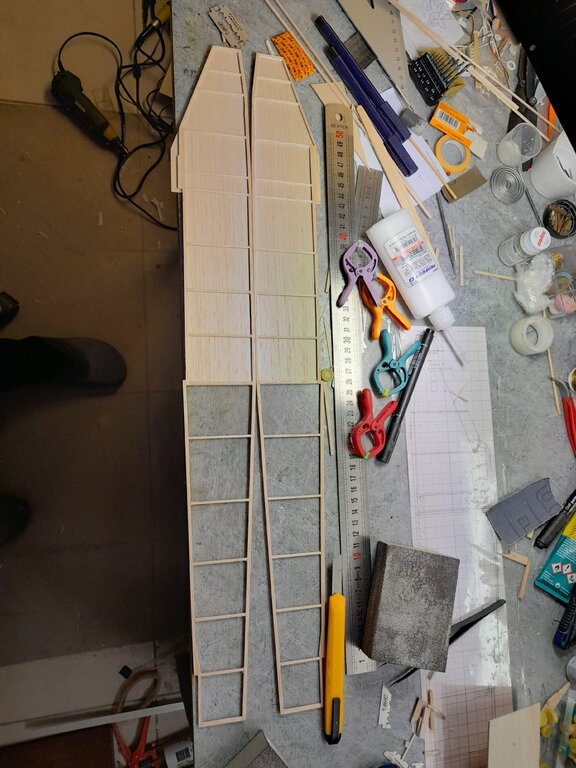

Oba boczki wyrównane. Teraz trzeba je jeszcze "uzbroić" w miejscach gdzie będą mocowane rurki w których mocowane będą zastrzały gondoli silnikowych i można będzie już przejść do fazy 3 wymiarów wreszcie! cdn.

Pozdrawiam,

M



  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Dobry wieczór,

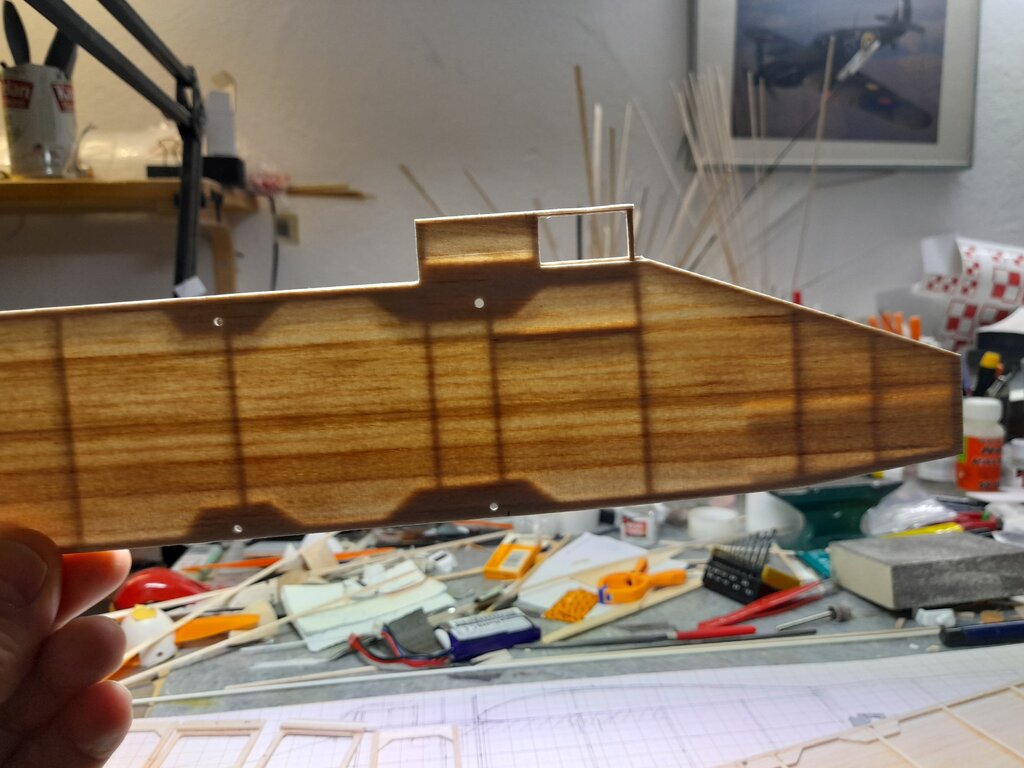

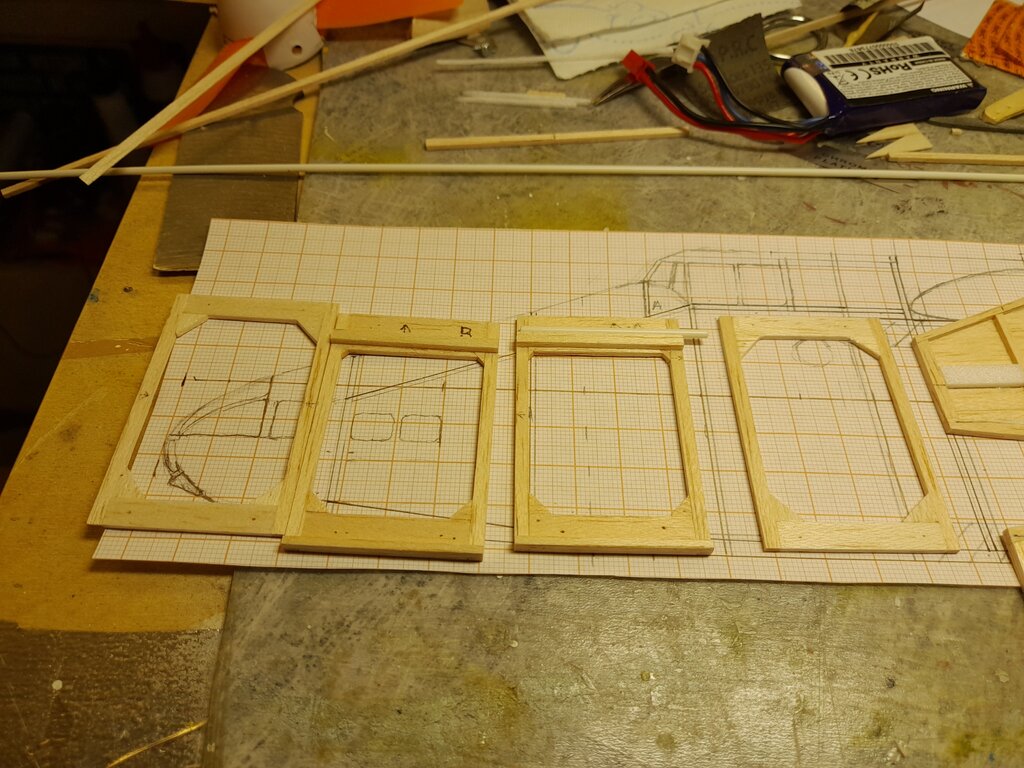

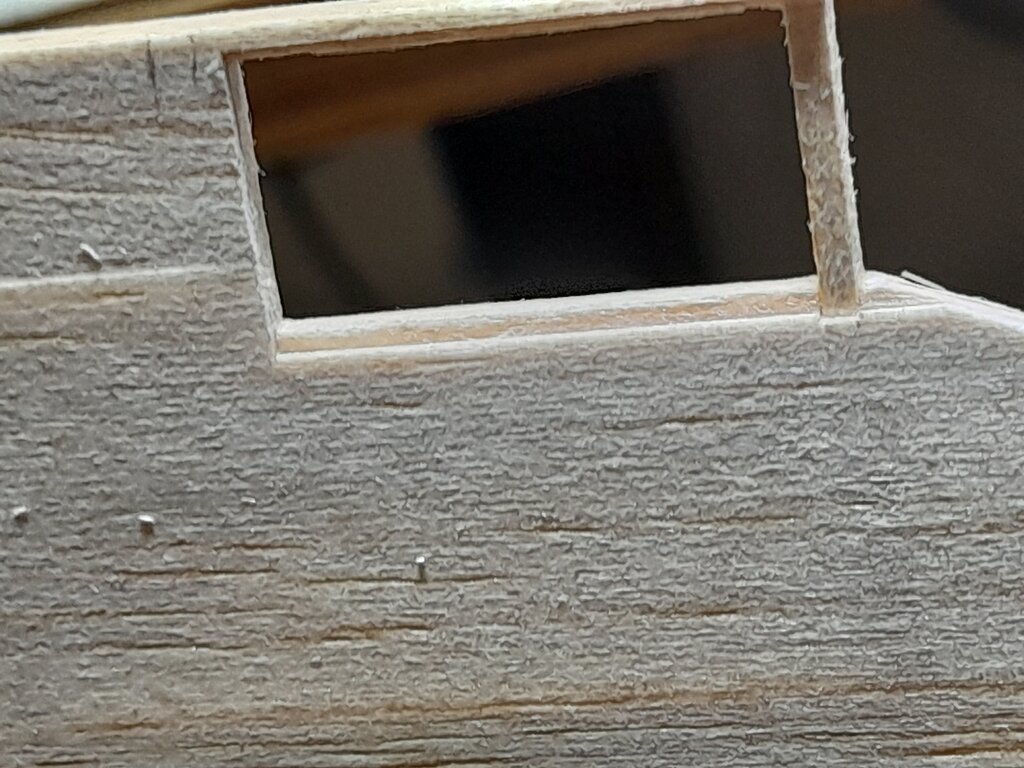

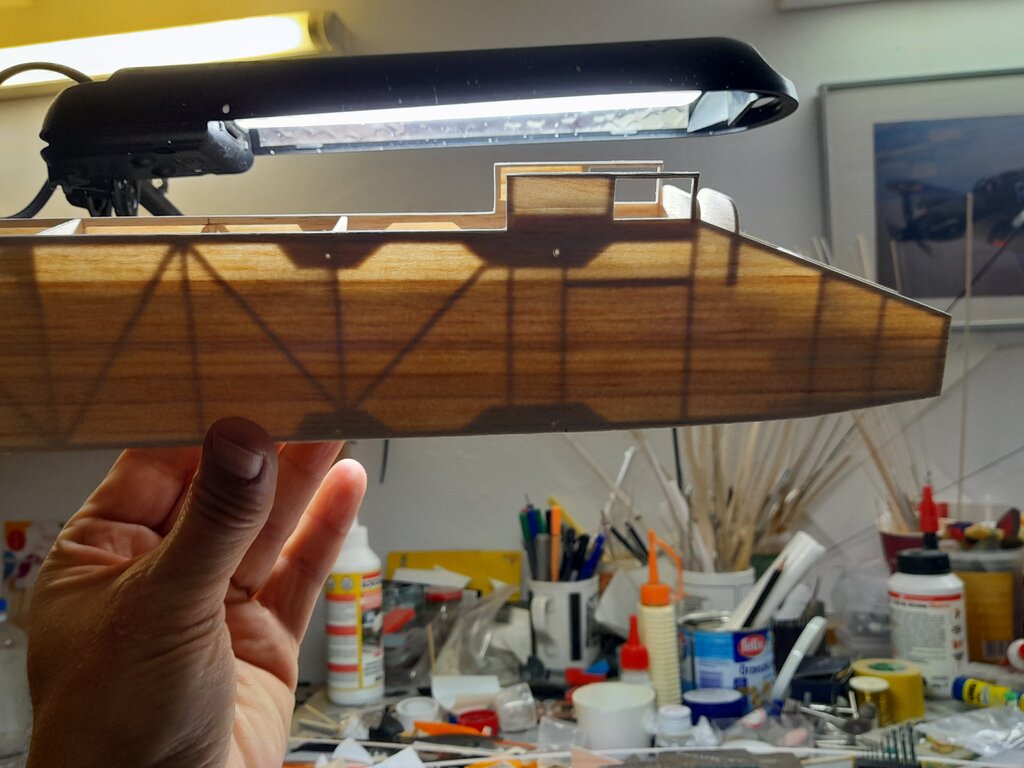

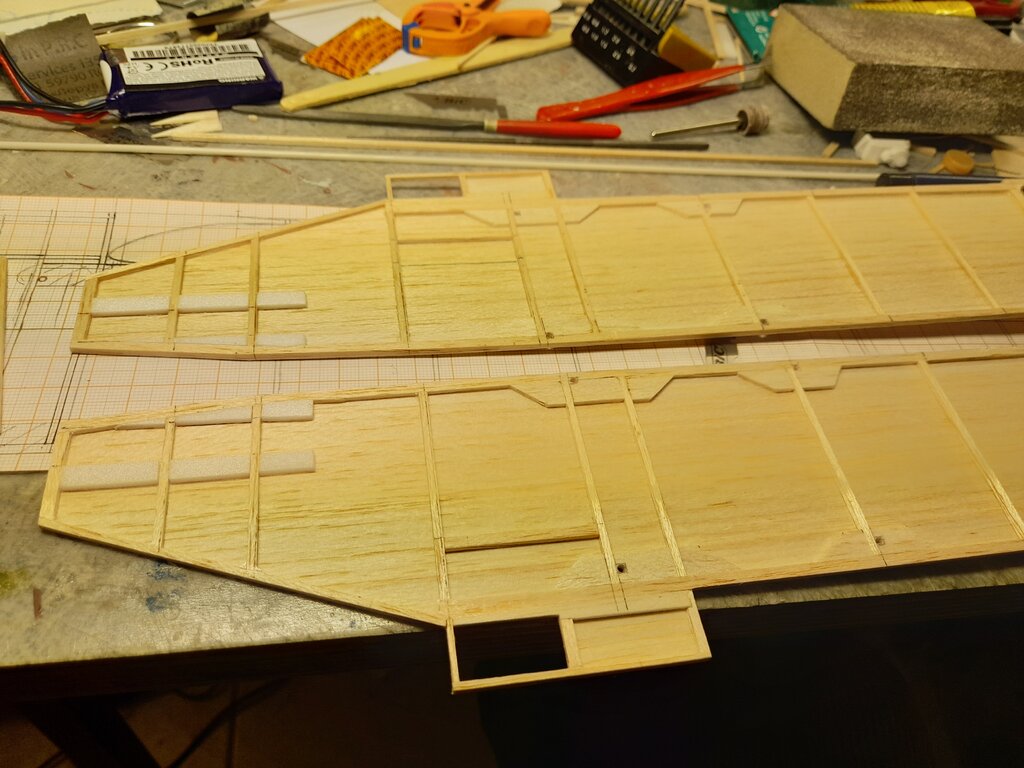

Oba boczki uzbrojone - cały weekend zszedł na mierzeniu tych wszystkich otworków, klejeniu wzmocnień i zaznaczaniu przebiegu wręg; tym razem, inaczej niż wcześniej, postanowiłem wszystkie te otworki wymierzyć i nawiercić na samych boczkach przed ich połączeniem- ma to ułatwić symetryczne ich spasowanie- ale jak to wyjdzie to się zobaczy; miejsce na baterię w dziobie wykleiłem depronem żeby było do czego dokleić ścianki górną i dolną; przy oknie pilotów wykroiłem kanty żeby móc potem przykleić oszklenie kabiny; to tyle na razie - chyba już jest gotów  do połączenia w pudło.cdn.

Pozdrawiam,

M





Odnośnik do komentarza
Udostępnij na innych stronach

Dobry wieczór,

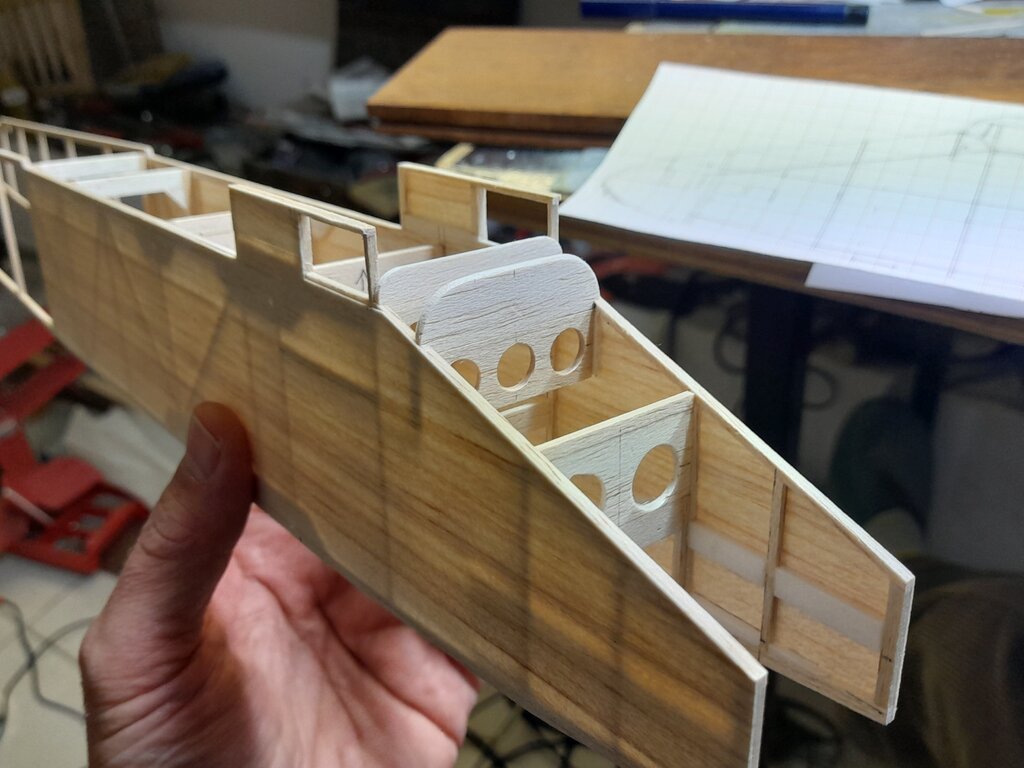

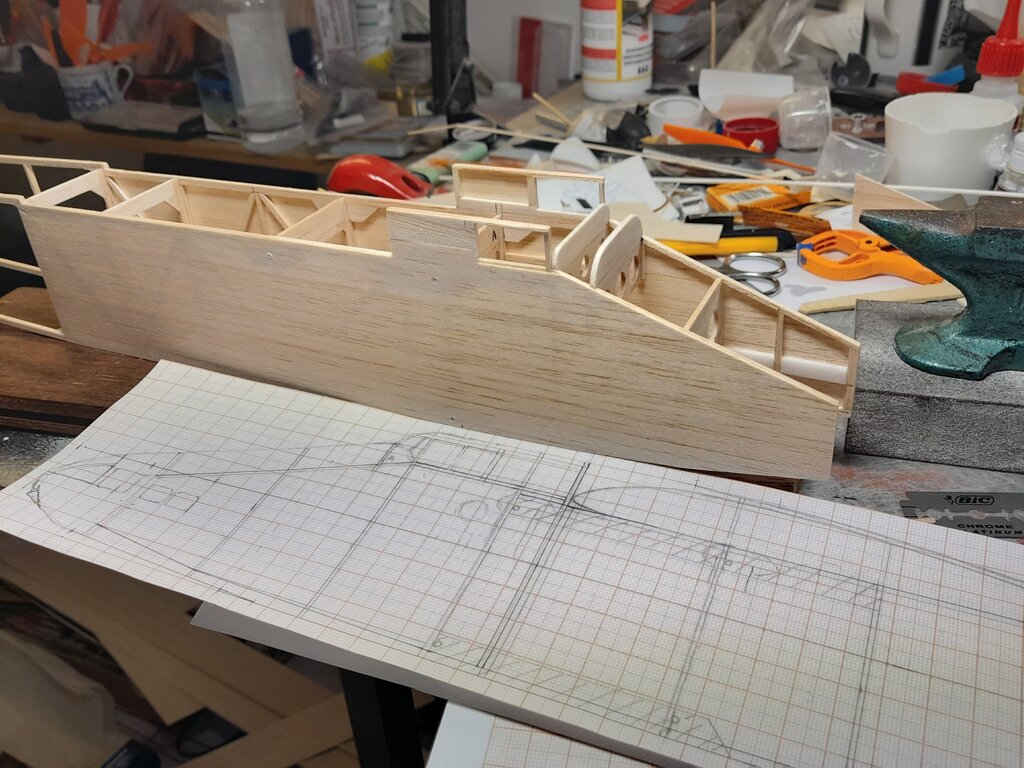

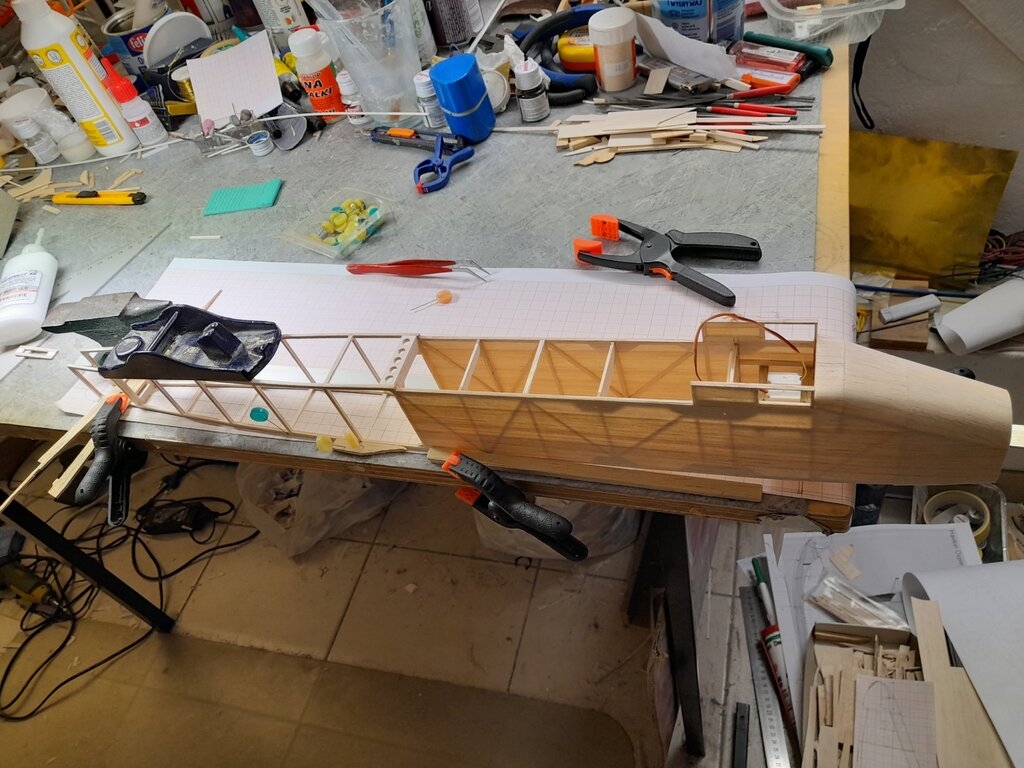

Przejście do fazy 3d wreszcie nastąpiło!:) tym razem się naprawdę mocno starałem żeby pudło wyszło równo - wszystkie wręgi dokładnie przycinałem na pap milimetrowym, pasowałem boki kadłuba i dłubałem do skutku; podziałało - kadłub prosty jest i mam nadzieję się nie powichruje; na boczkach jeszcze wkleiłem kilka wzmocnień bo balsa 0.6 się tam trochę uginała; teraz muszę zrobić w dziobie miejsce na baterię - musi być znowu precyzyjnie bo miejsca wbrew pozorom dużo nie ma a chciałbym mieć możliwość jej umocowania max w przodzie gdyby tył kadłuba wyszedł ciężki ;( (będą 2 stery kier).cdn.

Pozdrawiam,

M





  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Dobry wieczór,

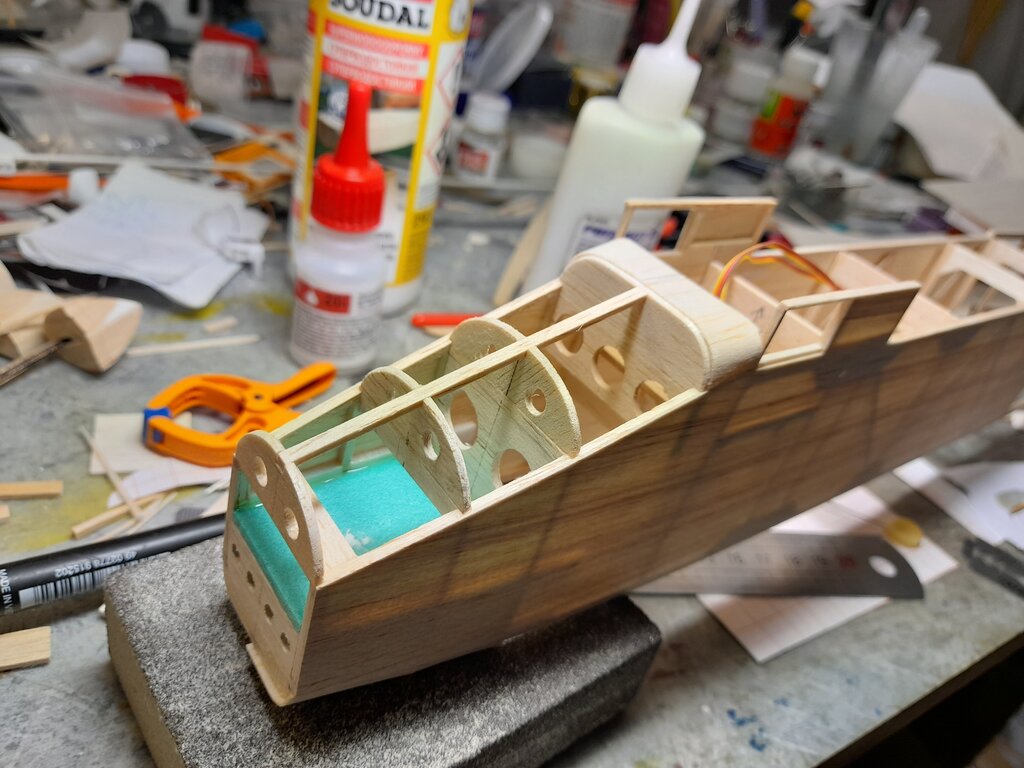

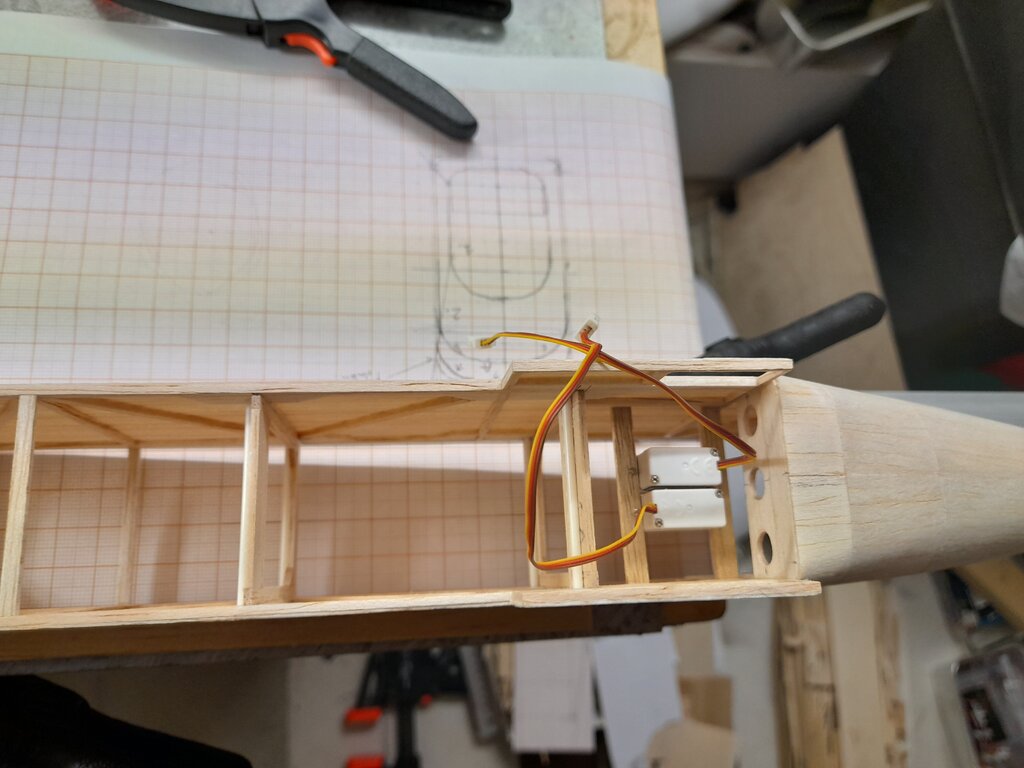

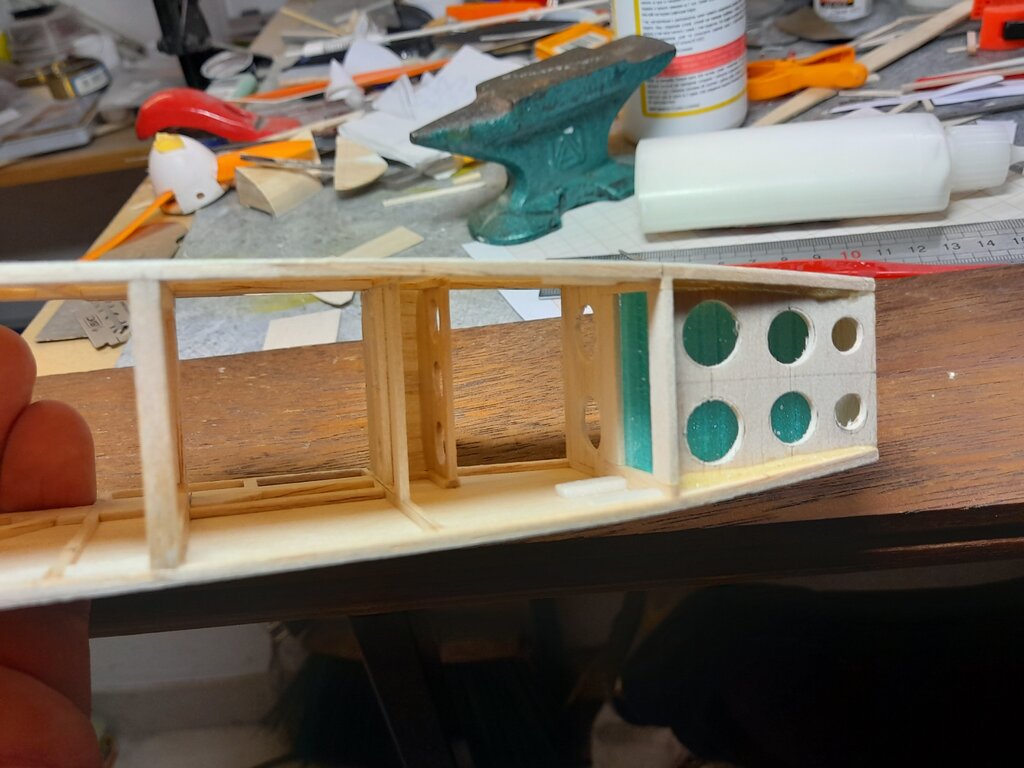

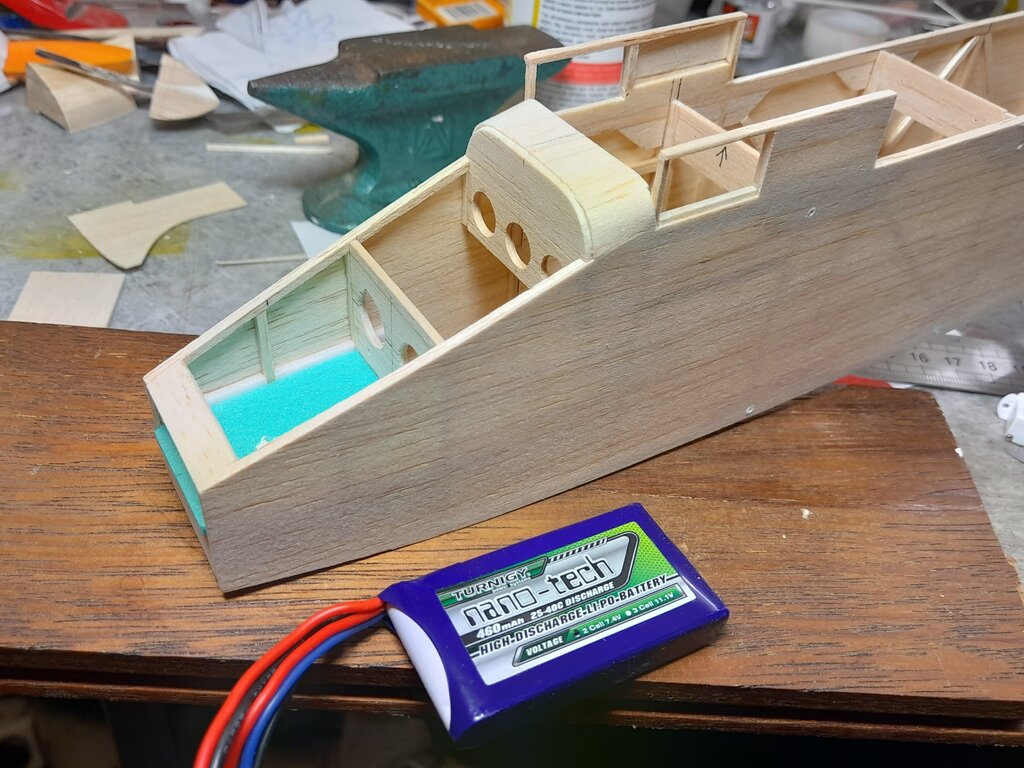

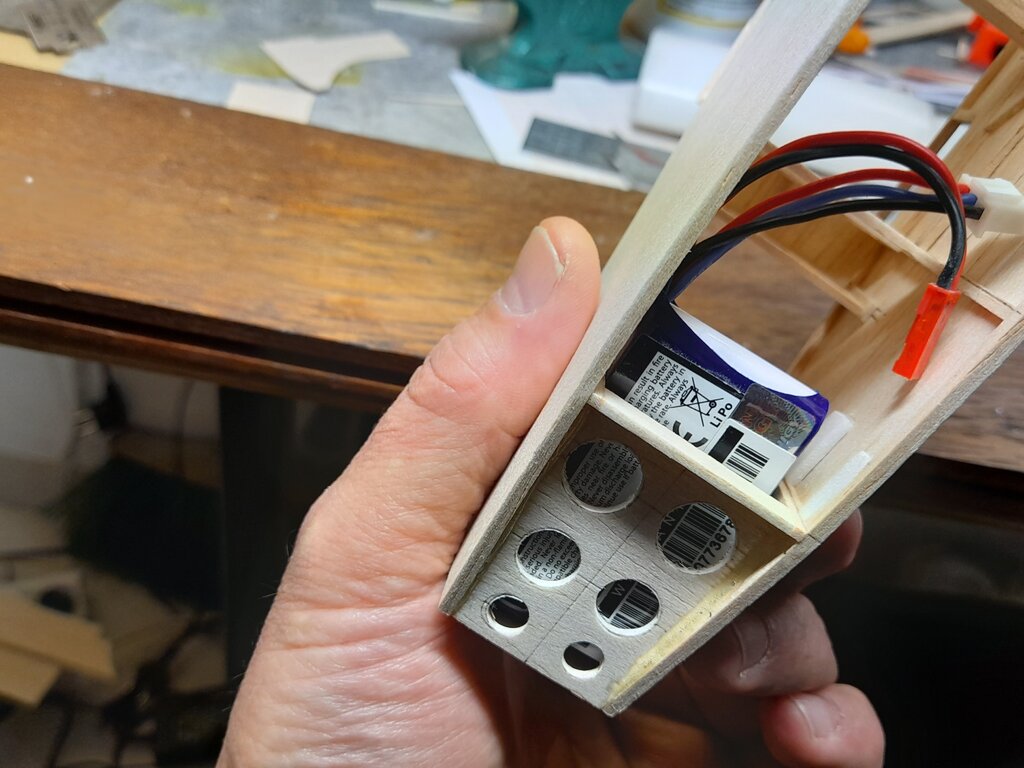

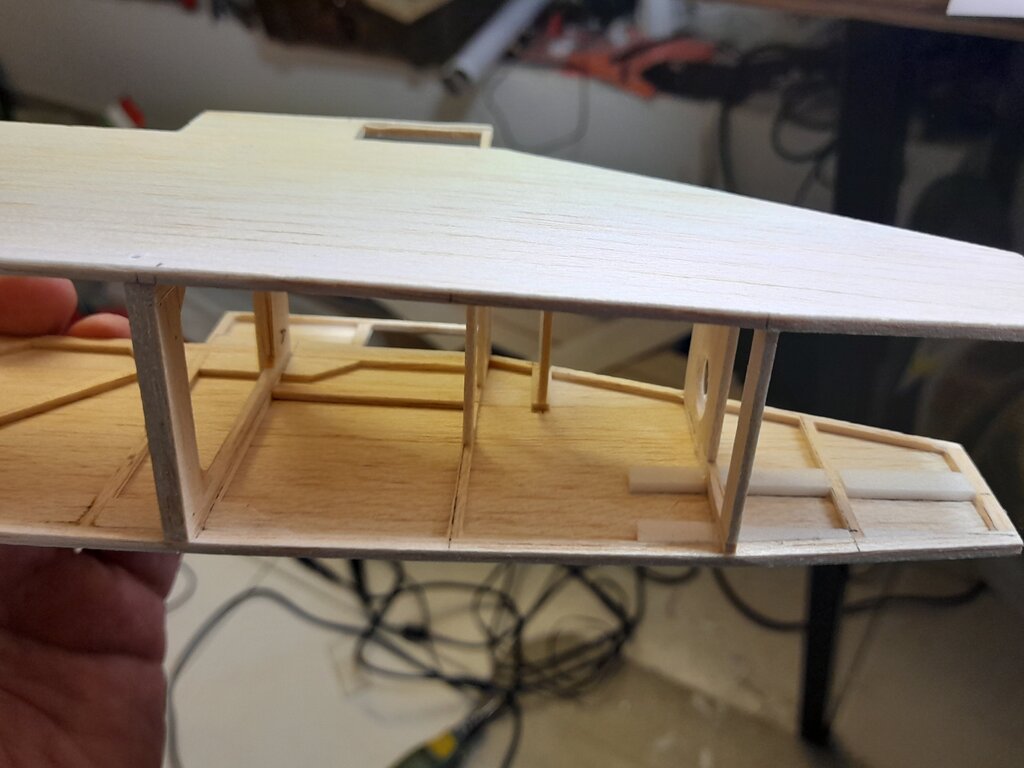

Pudełko na baterię z grubsza gotowe; jeszcze trochę muszę pokombinować jak tę baterię mocować; ale zanim to zrobię muszę chyba zamontować w kadłubie serwa żeby zobaczyć ile miejsca mi zostało na manewry przy wyjmowaniu/wkładaniu tej bateryjki;

Cdn

Pozdrawiam,

M




Odnośnik do komentarza
Udostępnij na innych stronach

Dobry wieczór,

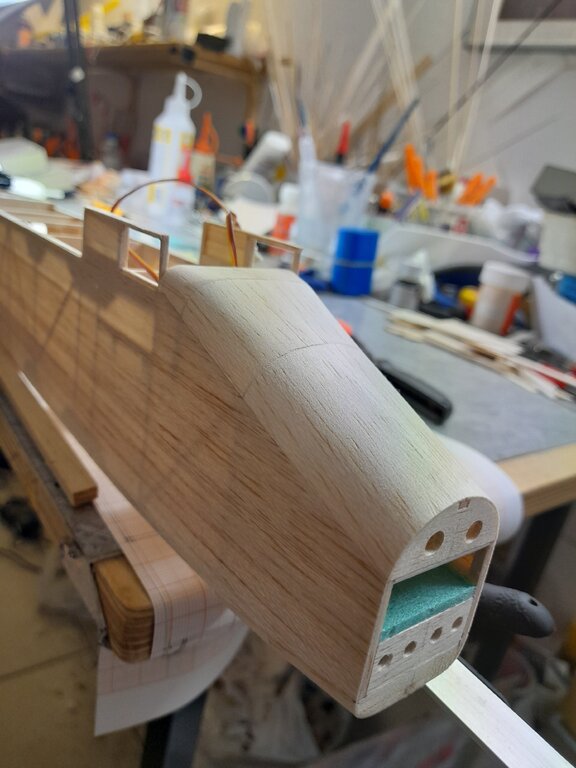

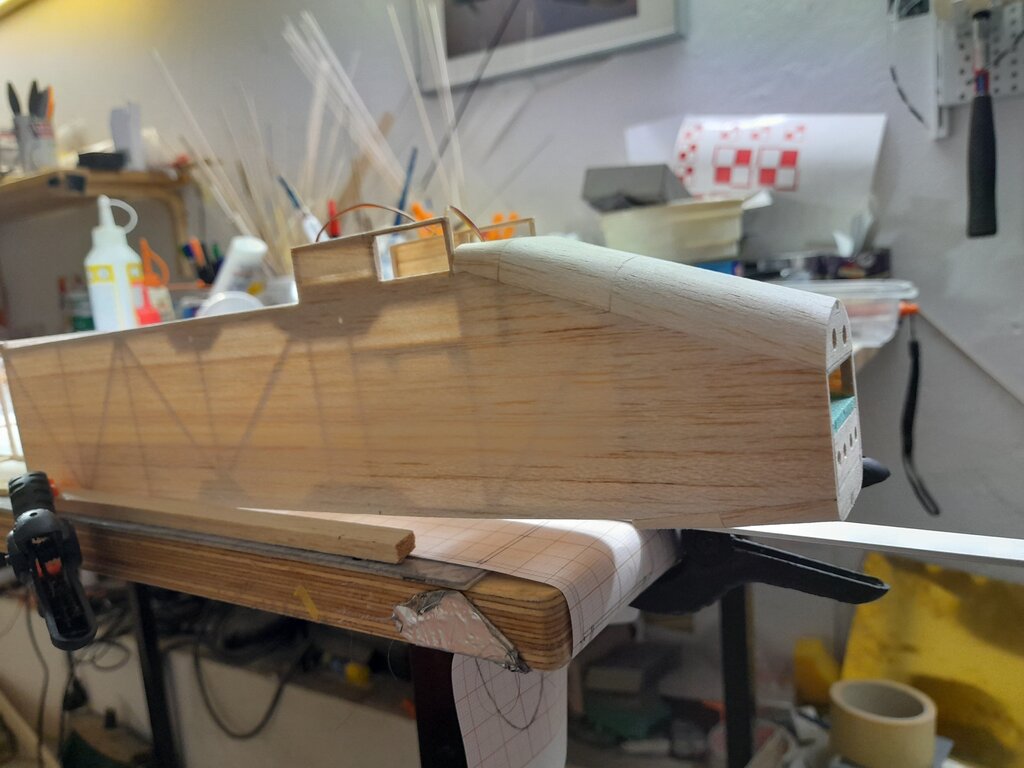

Trochę z kadłubem podgoniłem; miejsca na baterię powinno być dość, ale ponieważ ciągle nie wiem jak daleko w dziobie będzie musiała być to ten fragment kadłuba od dołu zostawię na razie otwarty a teraz próbuję złapać równo końcówki boczków. Już nie mogę się doczekać budowy tych gondol silnikowych  - jak dobrze pójdzie to w następnym tygodniu!;)

Cdn

Pozdrawiam,

M






Odnośnik do komentarza
Udostępnij na innych stronach

Dobry wieczór,

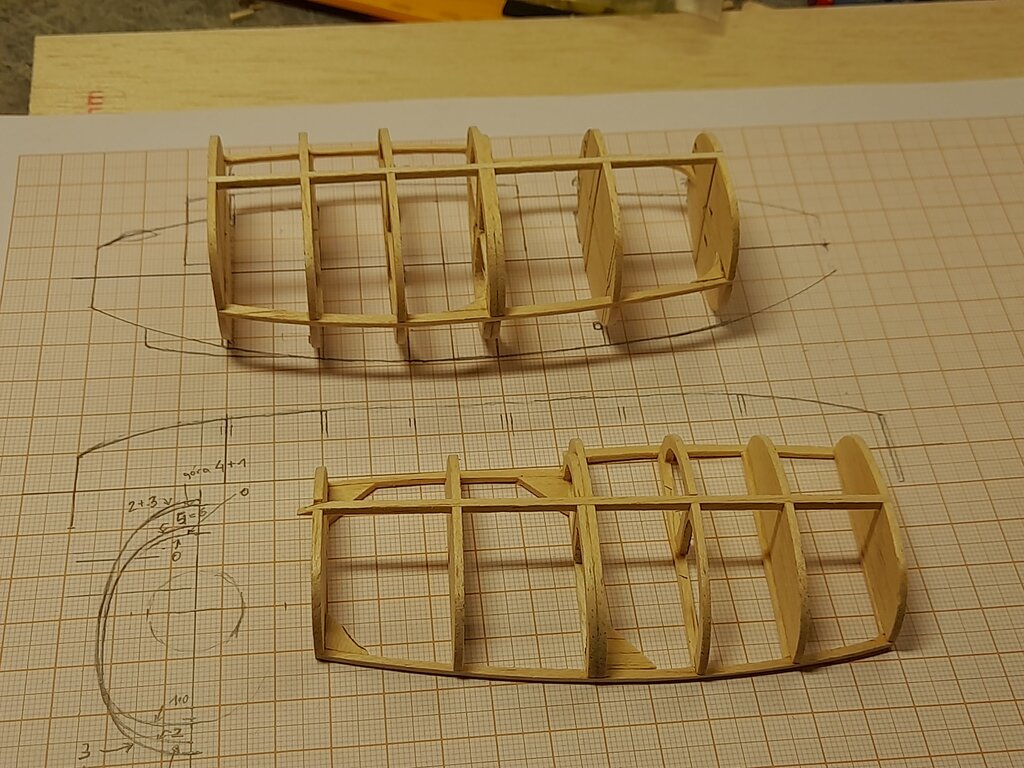

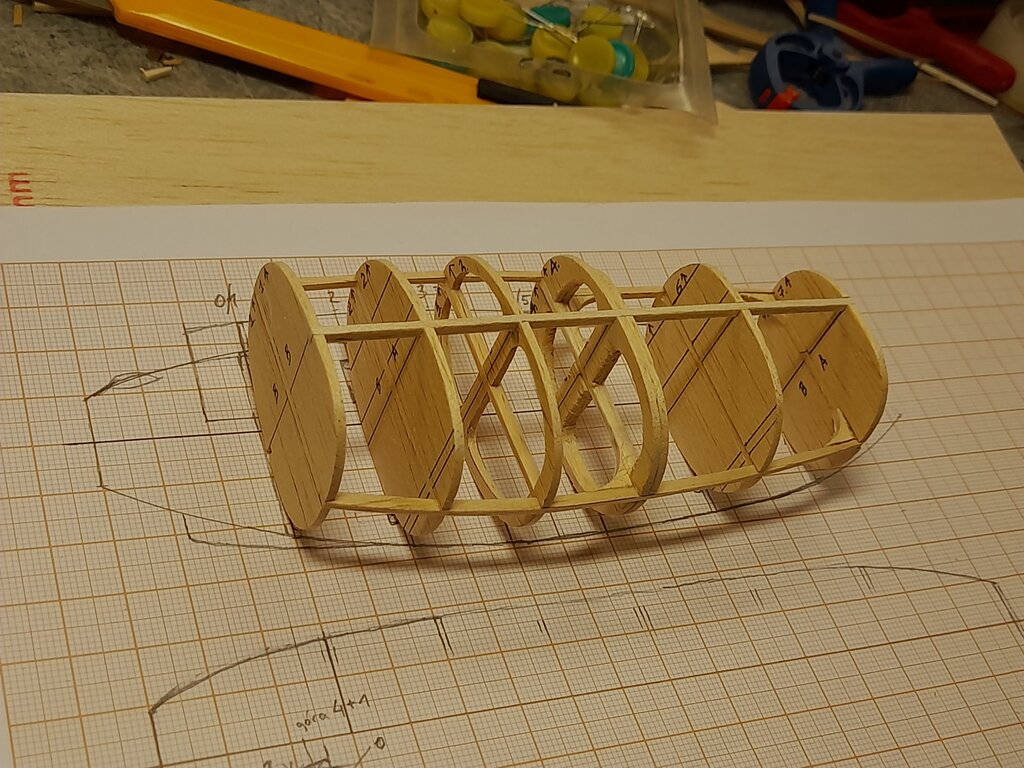

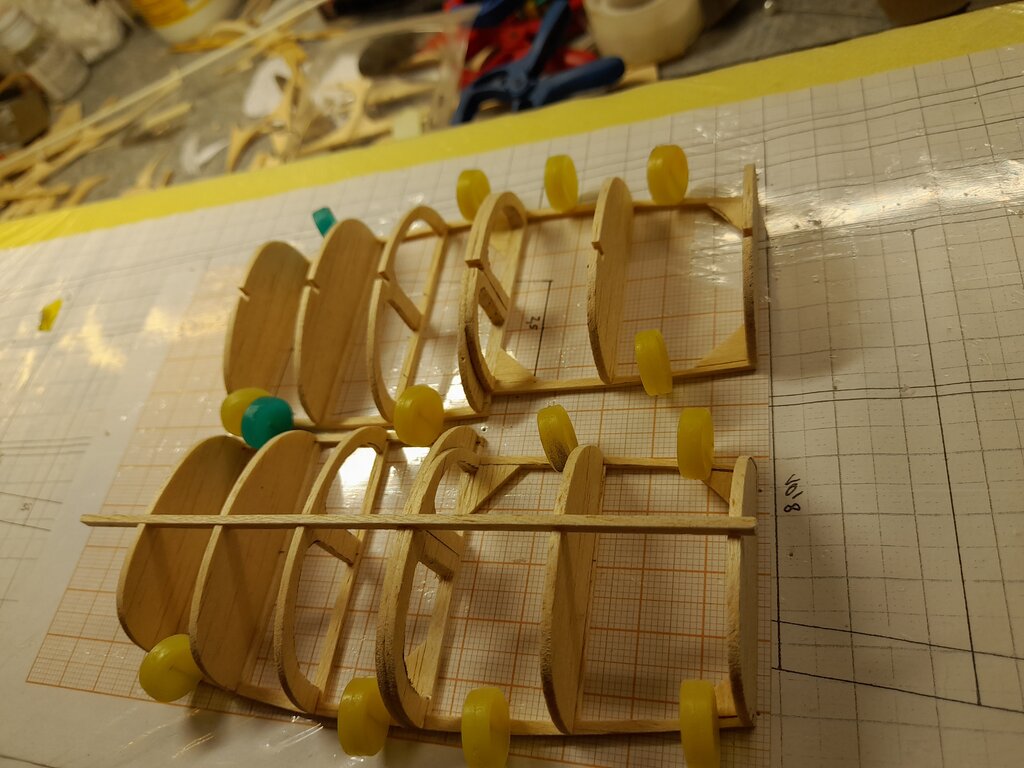

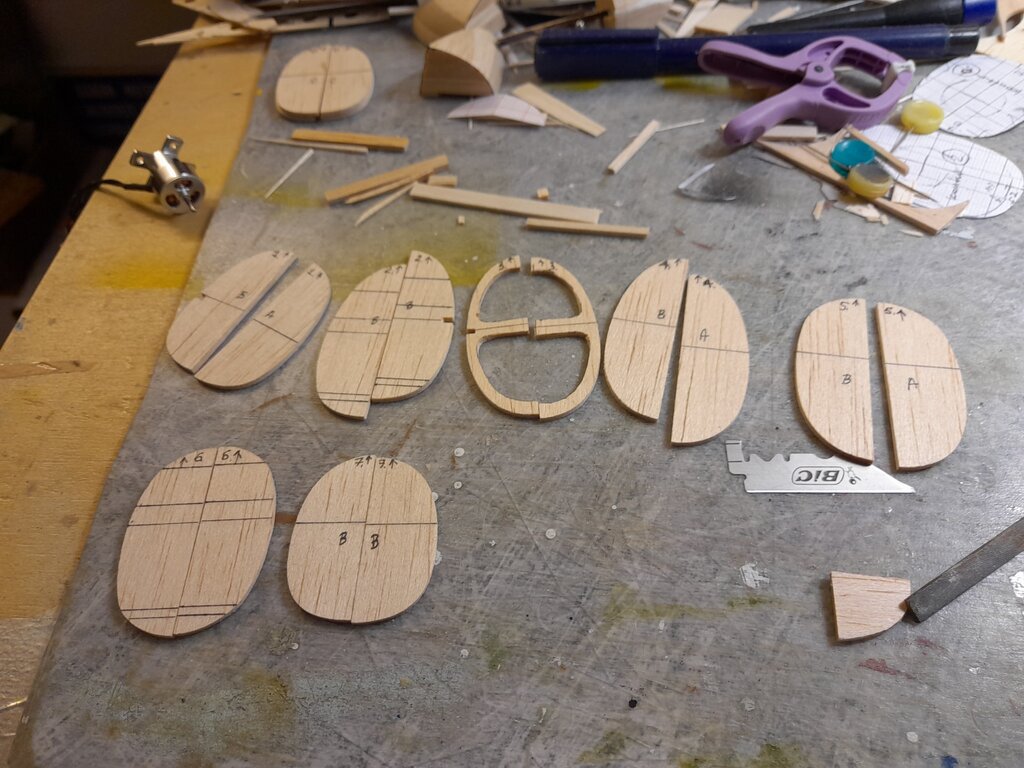

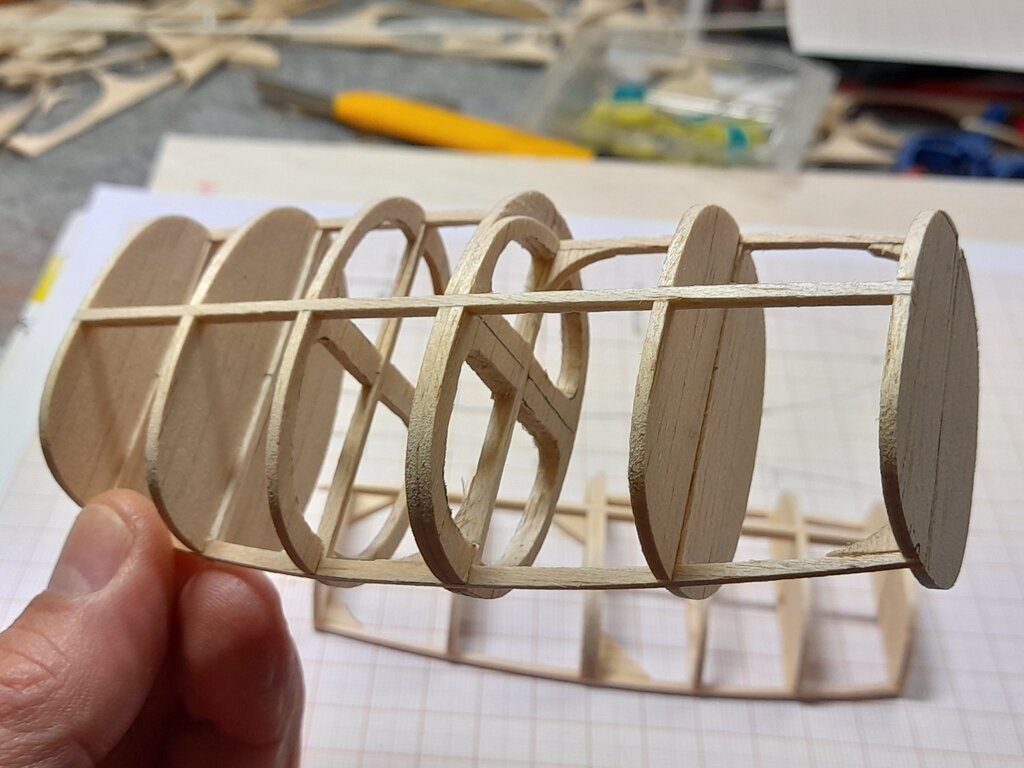

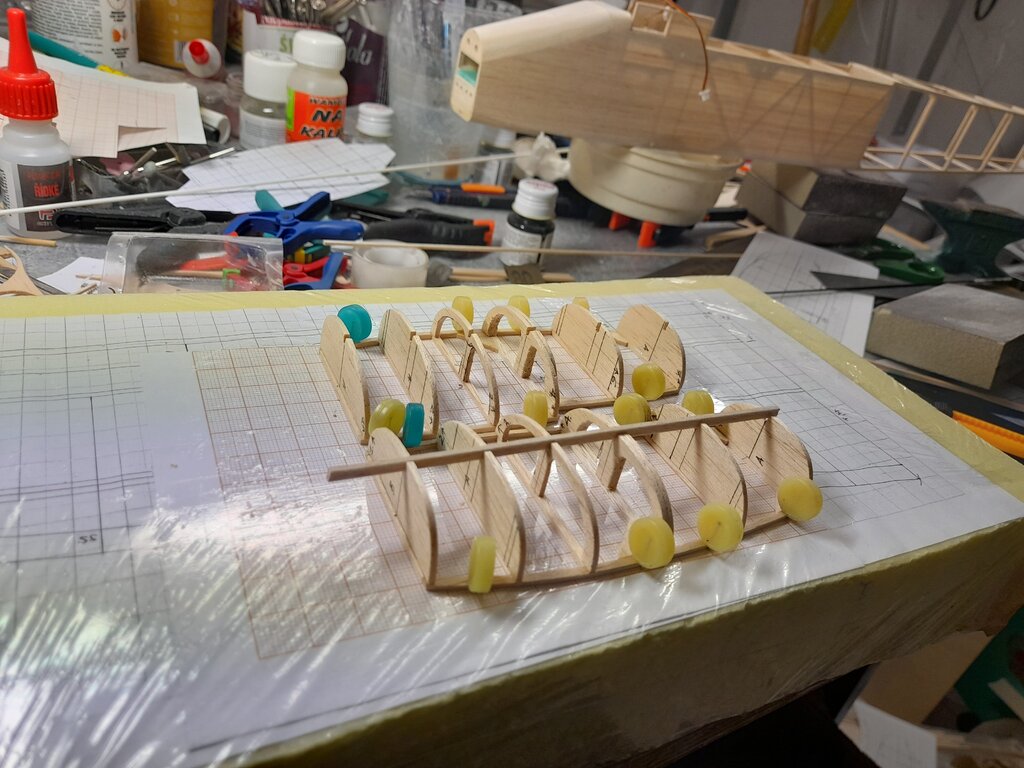

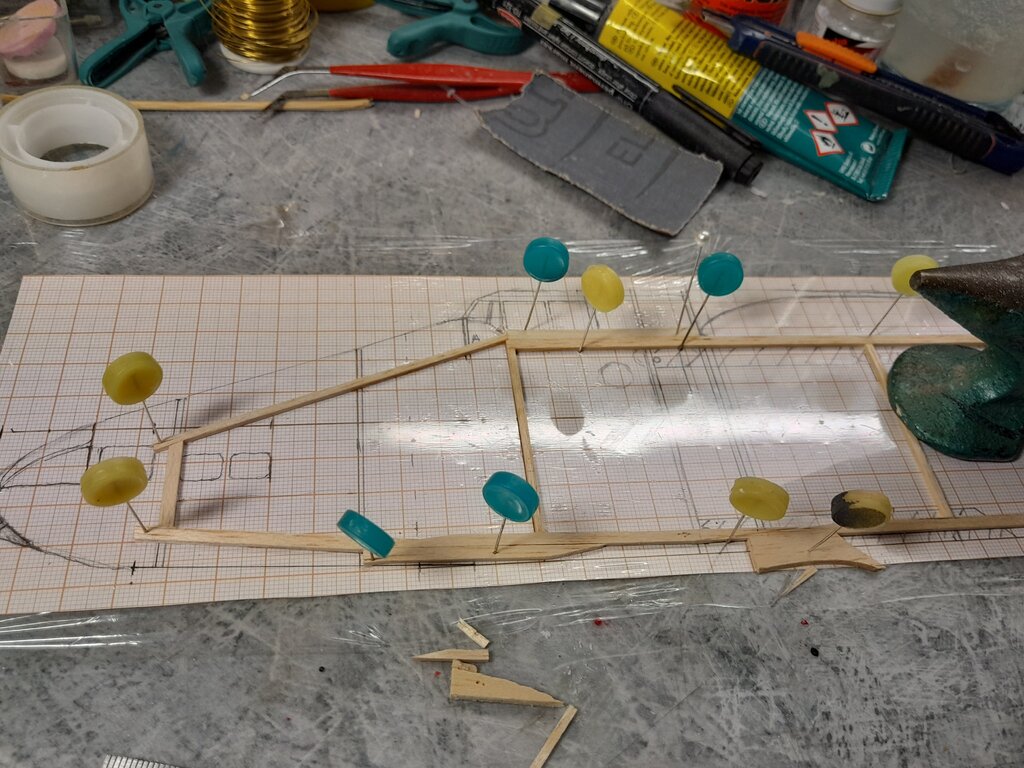

Trochę pracy było przy wyrysowaniu gondol silnikowych i ich zastrzałów; przy okazji jeszcze jeden błąd w miejscu mocowania zastrzałów w kadłubie wyszedł  ale to da się łatwo poprawić; w każdym razie już konstrukcja struktury gondol prawie skończona i teraz trzeba będzie zrobić kieszonki na zastrzały i można będzie kleić poszycie; cdn.

Pozdrawiam,

M







Edytowane przez Michal4x4
Poprawienie błędu
  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Dobry wieczór,

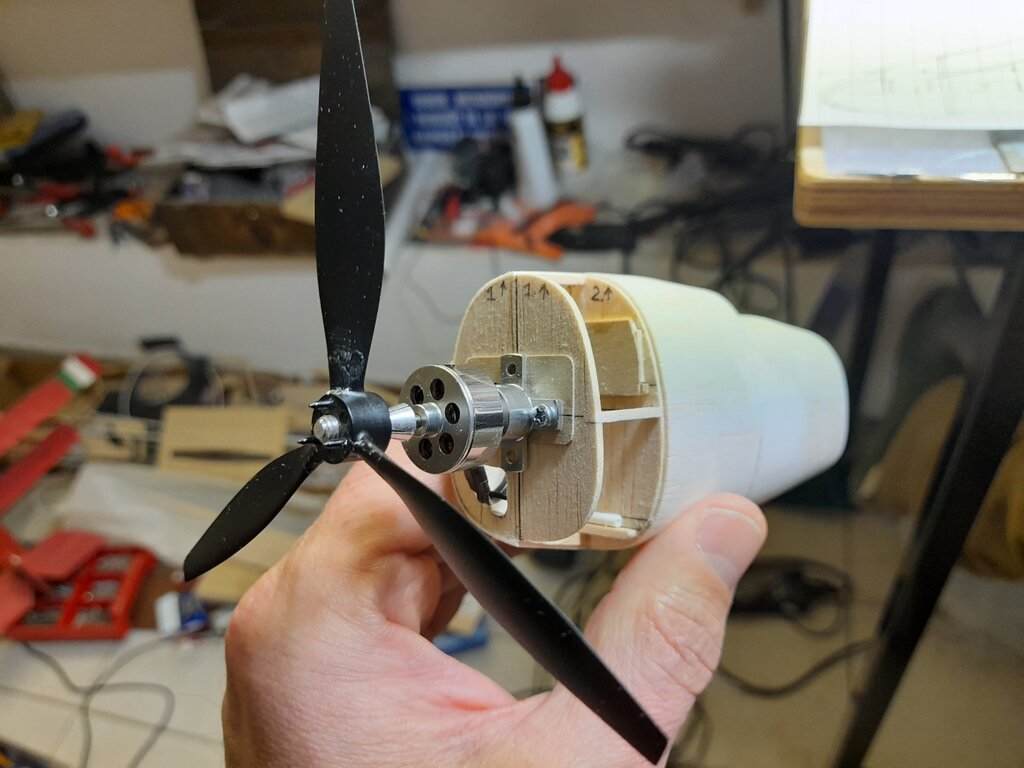

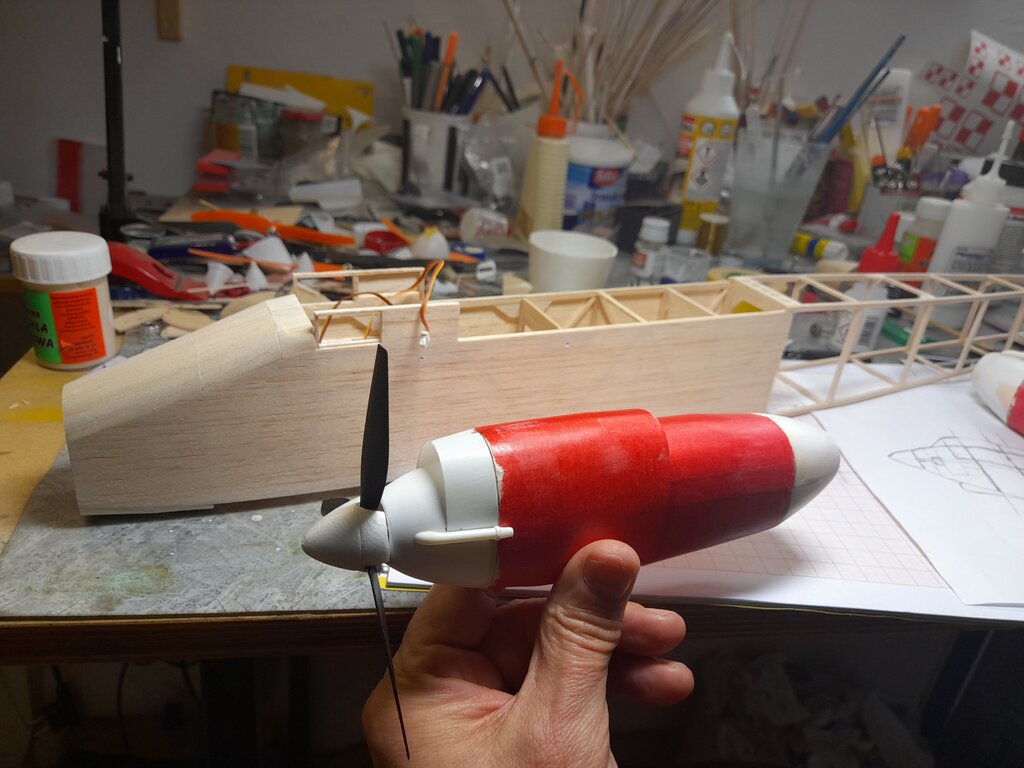

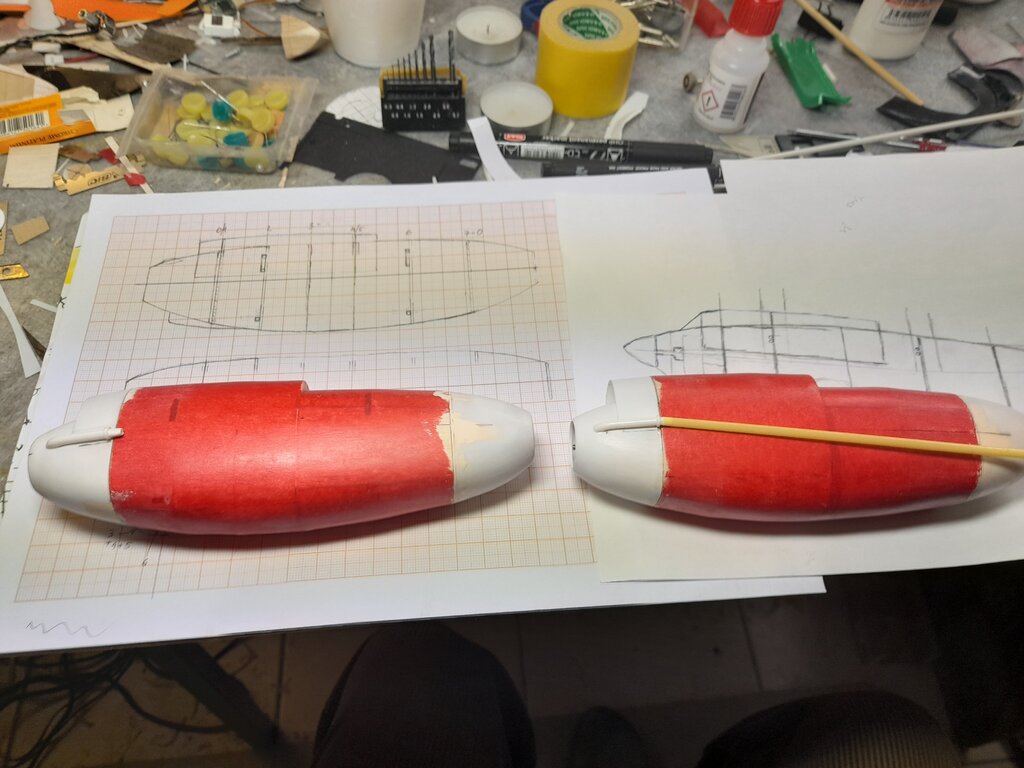

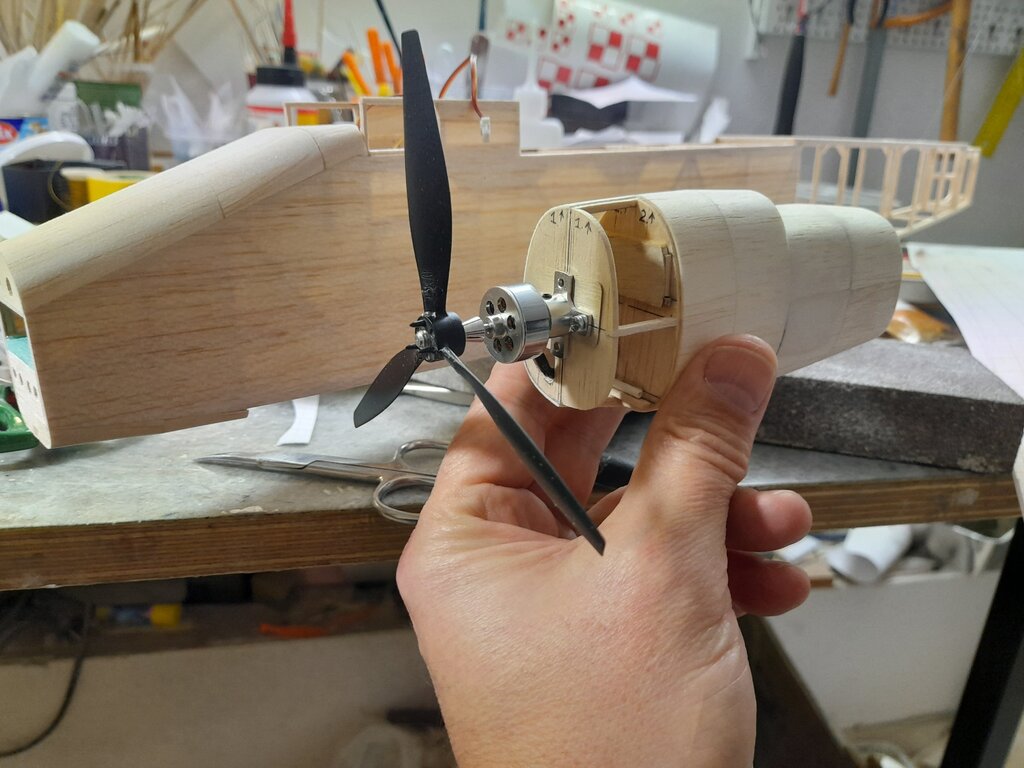

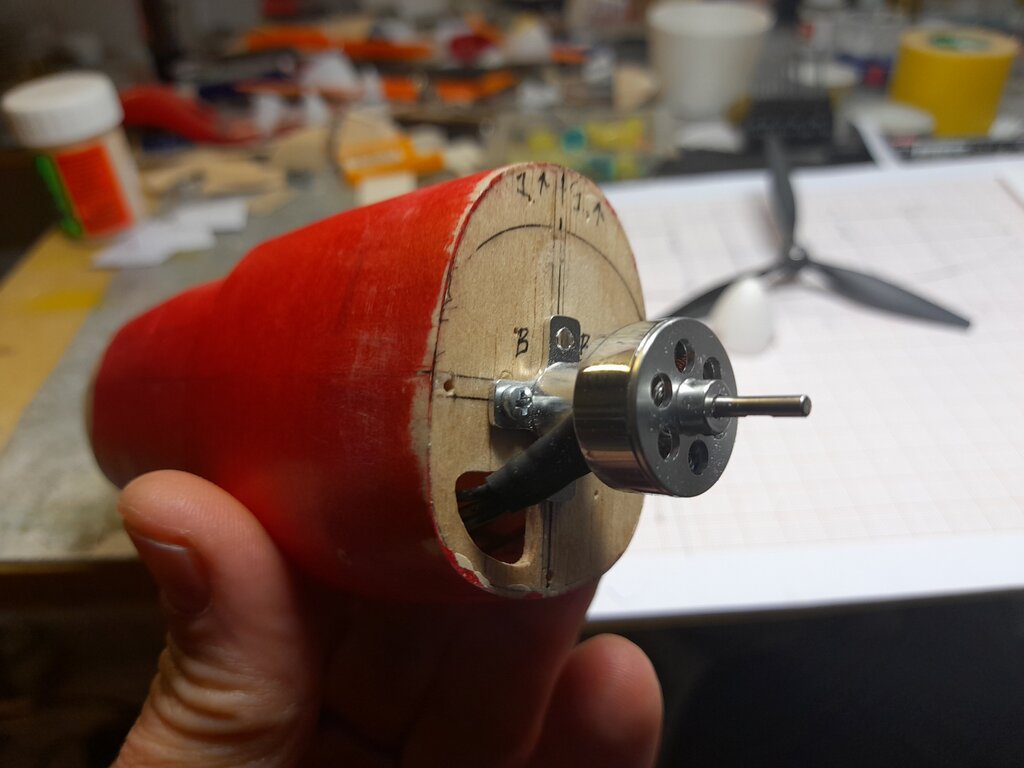

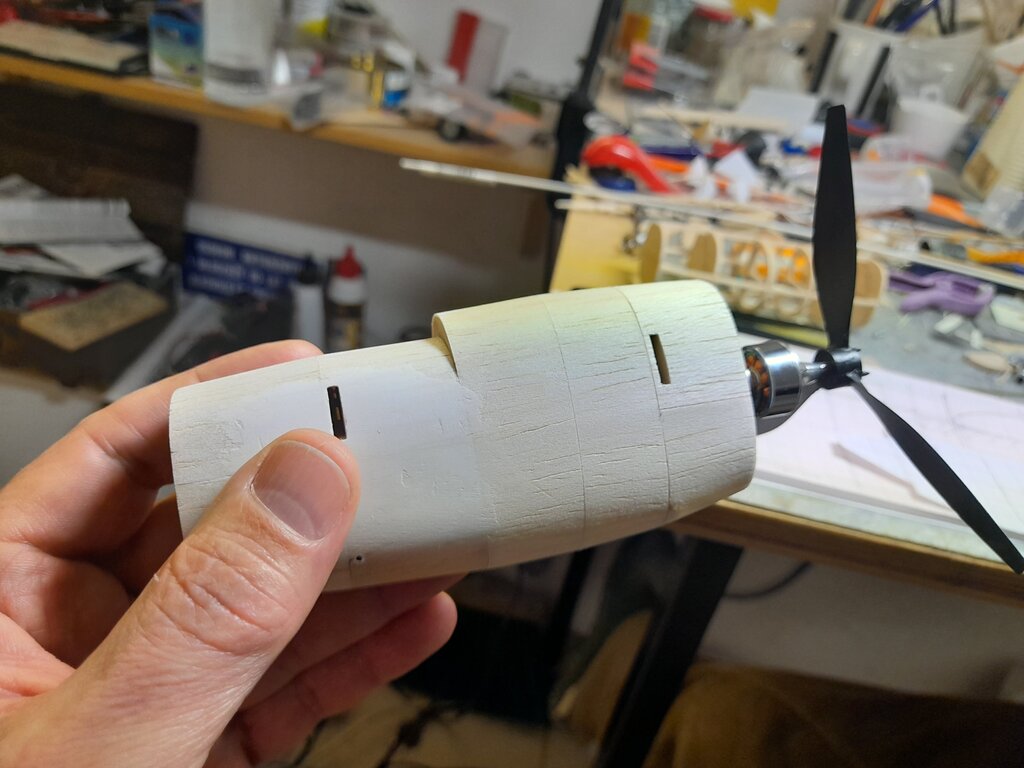

Jedną gondolę w większości się udało pokryć balsą; teraz oby się udało drugą identyczną zrobić! przymierzyłem silnik i kurcze nie wiem czy z przednim wyważeniem nie przesadziłem;( coś te silniczki jednak ciężkawe, będę musiał poczekać z poszyciem dołu kadłuba aż będę miał wszystkie gł elementy do wyważenia, bo obawiam się niespodzianki:( cdn.

Pozdrawiam,

M




  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Dobry wieczór,

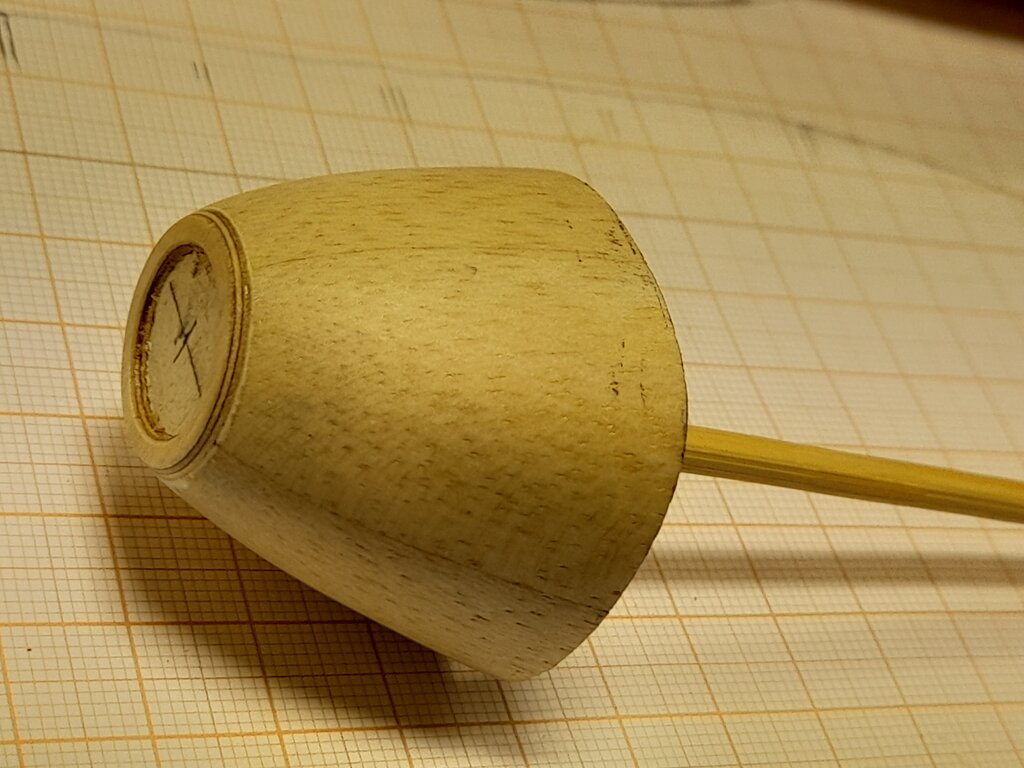

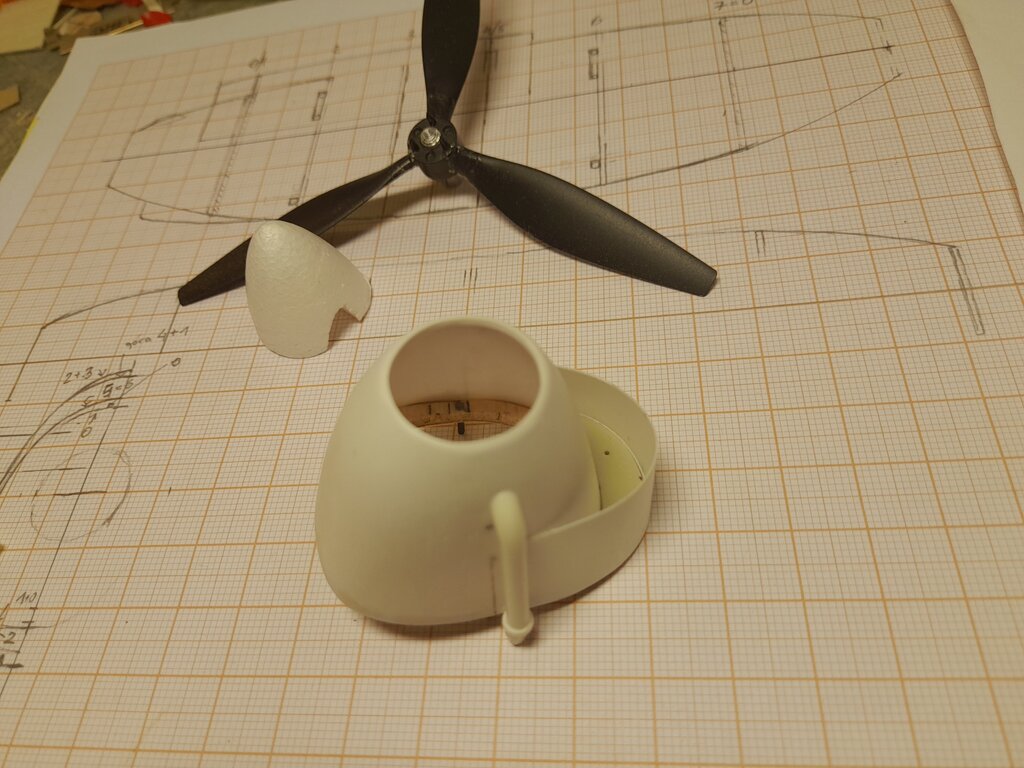

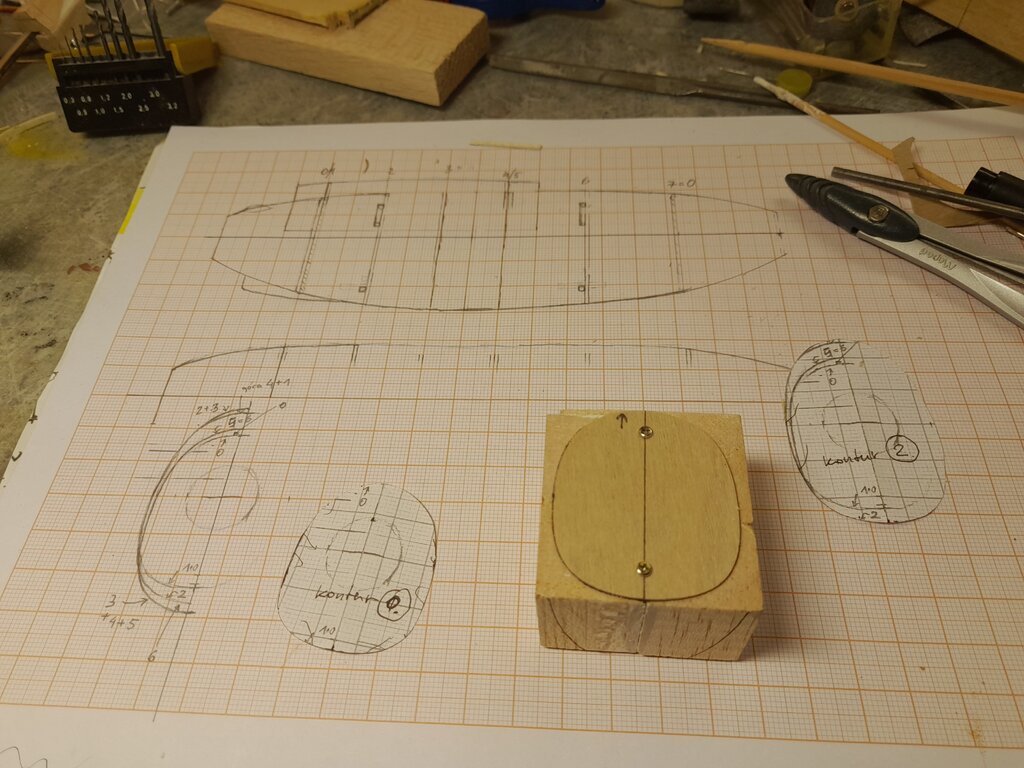

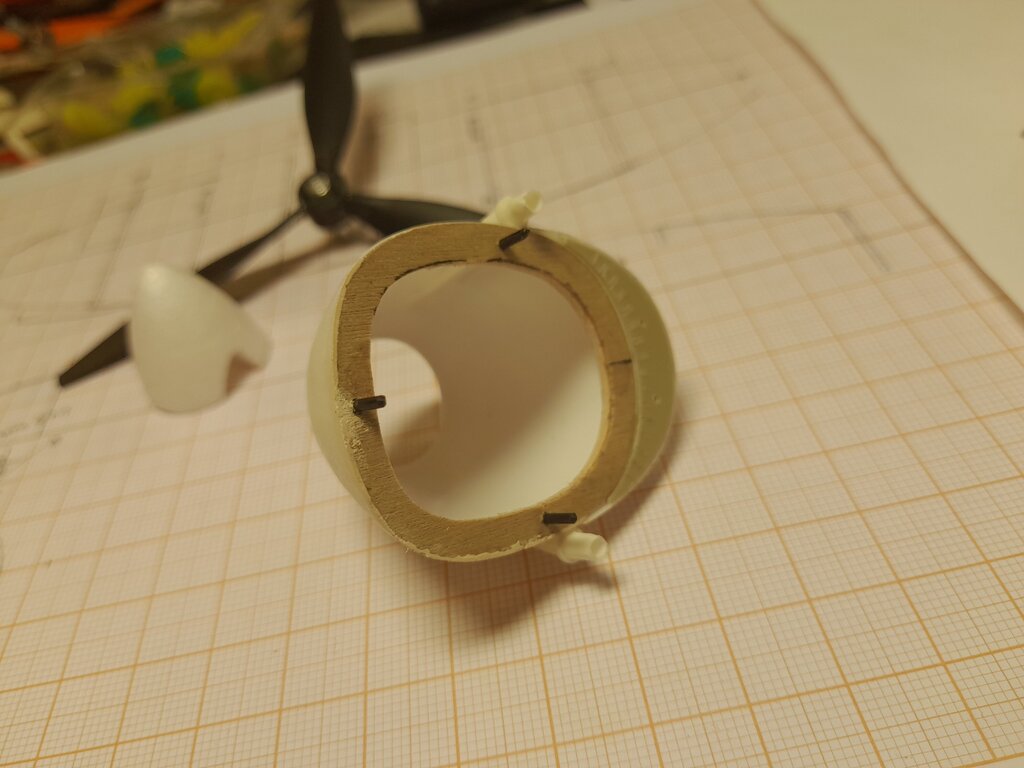

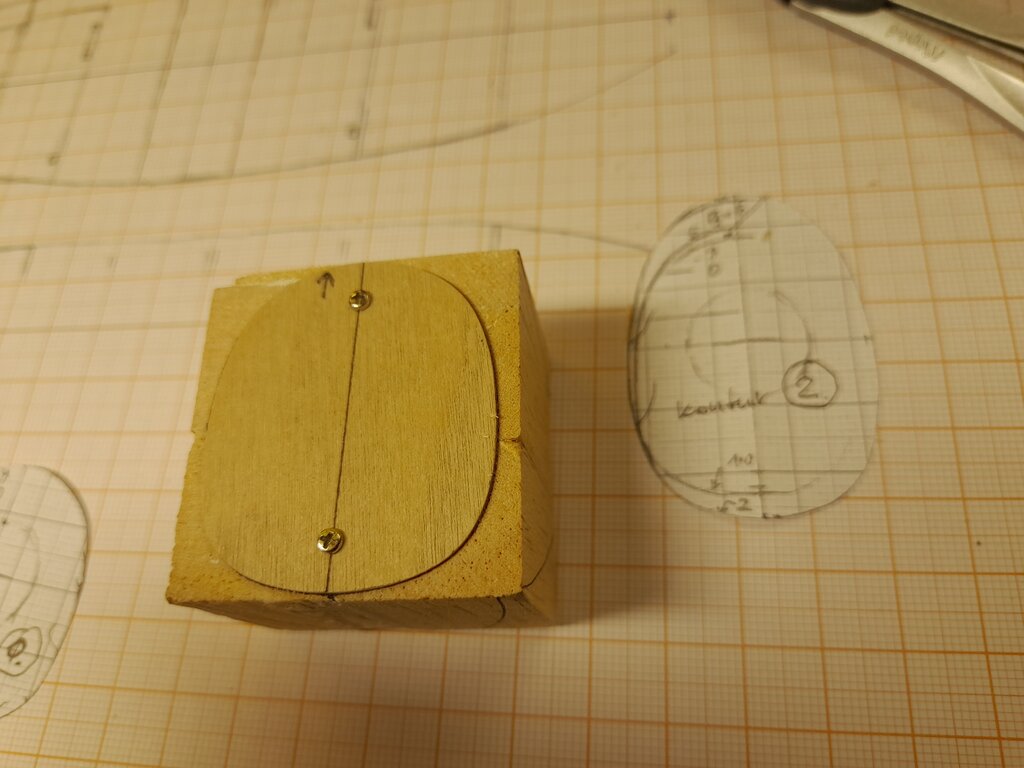

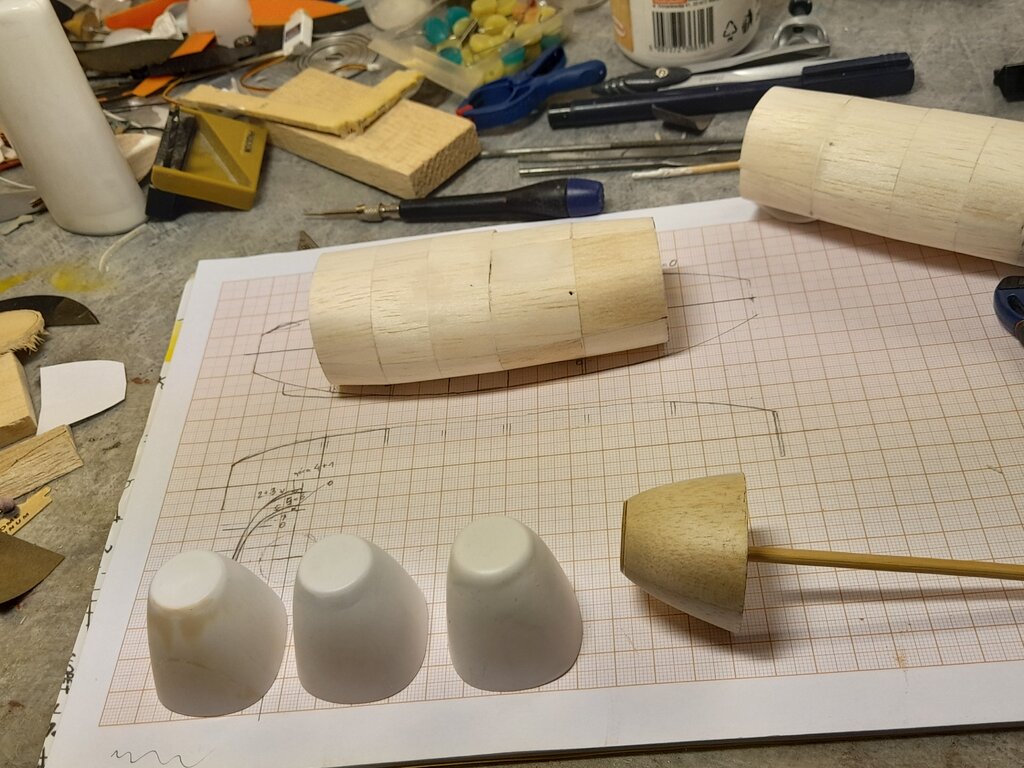

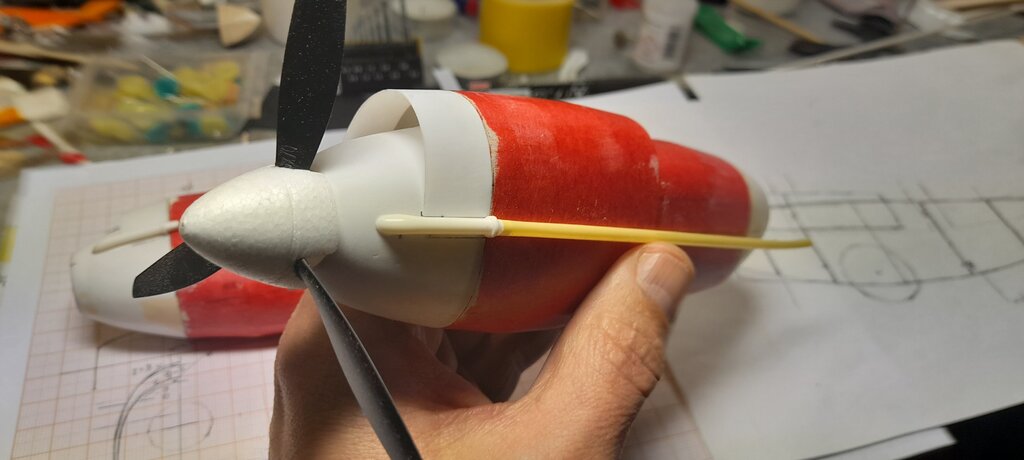

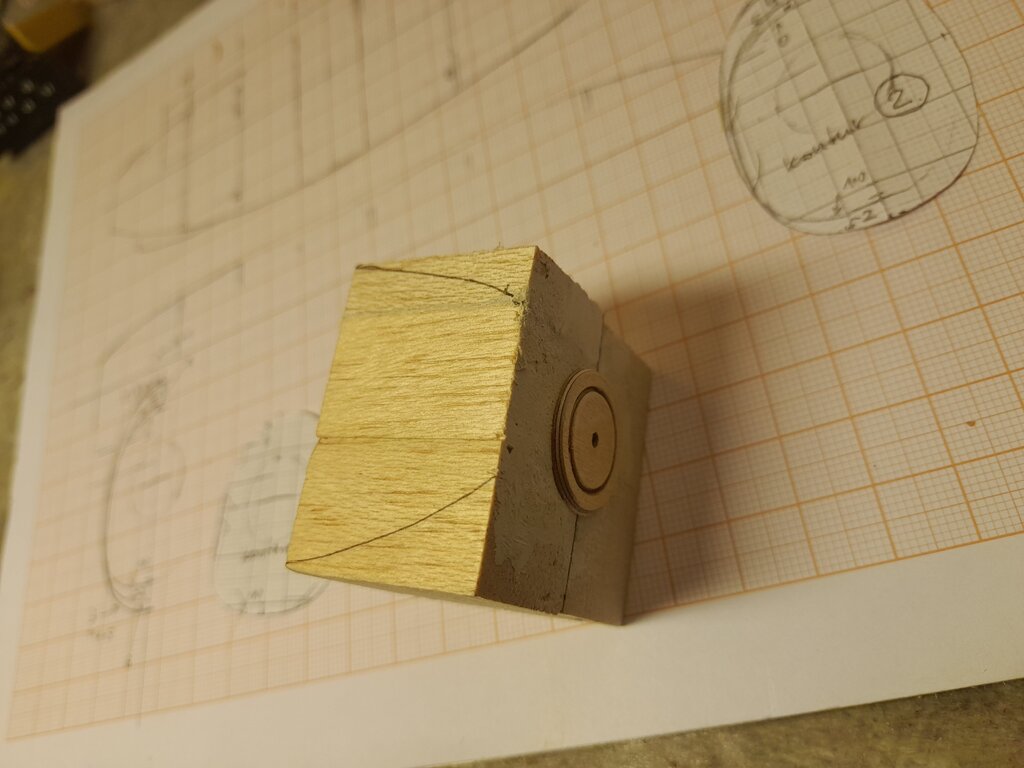

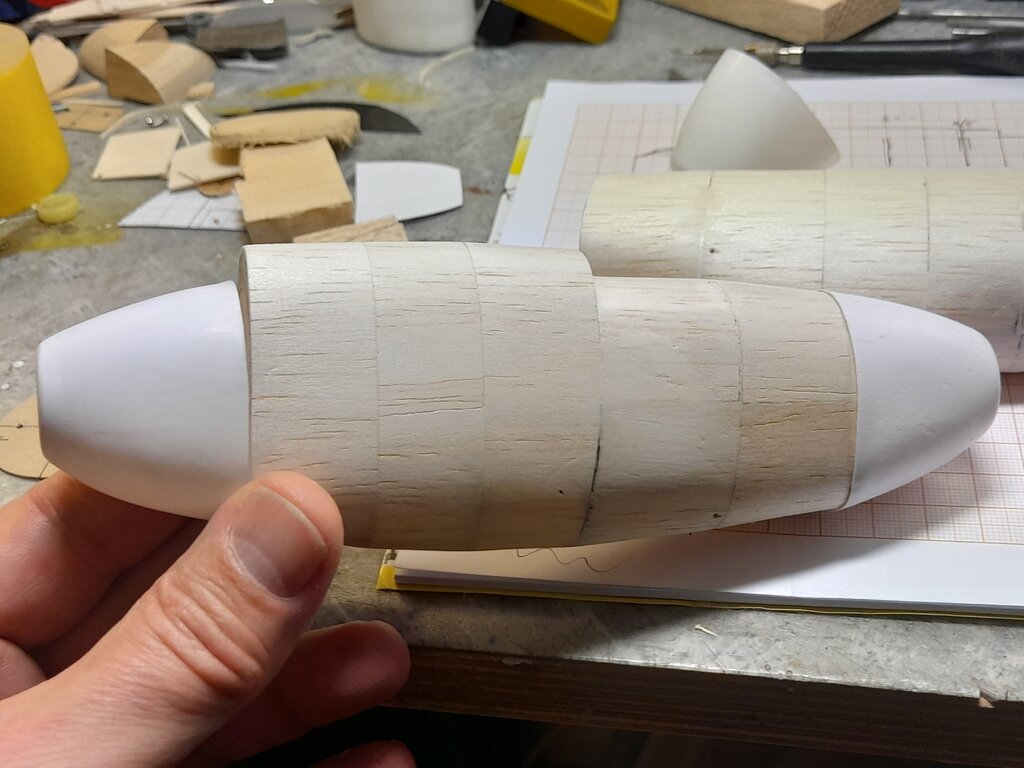

Zrobiłem "kopytko" i parę pierwszych wyprasek- pleksi 1.0 mm trochę cienko wychodzi ale na tył gondoli może ujdzie; zrobiłem próbę z 1.5mm - jest wyraźnie lepiej; teraz muszę okleić gondole i można będzie cz plastikowe pasować.cdn.

Pozdrawiam.m

Ps Jarek - z tą "dysfunkcją" coś było na rzeczy, z tym że Farman (późny) robił też mocno opływowe projekty np.NC 150 - może miał "lucida intervalla" :) w końcu przebłyski są z natury rzeczy raczej chwilowe!:)








  • Lubię to 1
Odnośnik do komentarza
Udostępnij na innych stronach

Dobry wieczór,

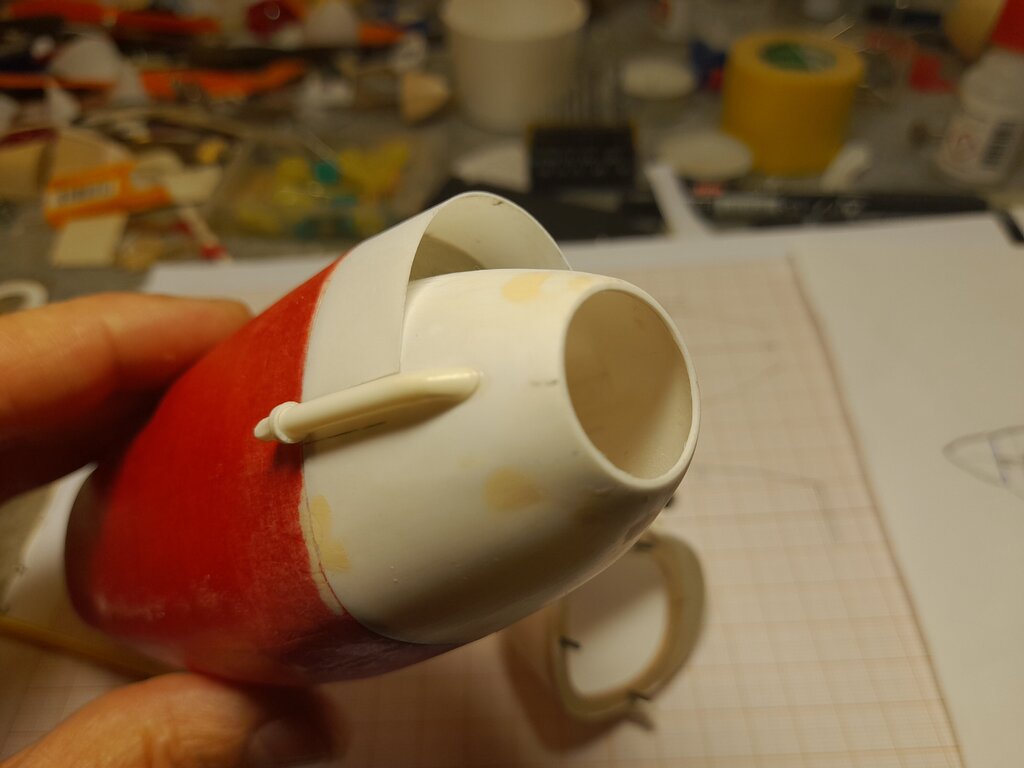

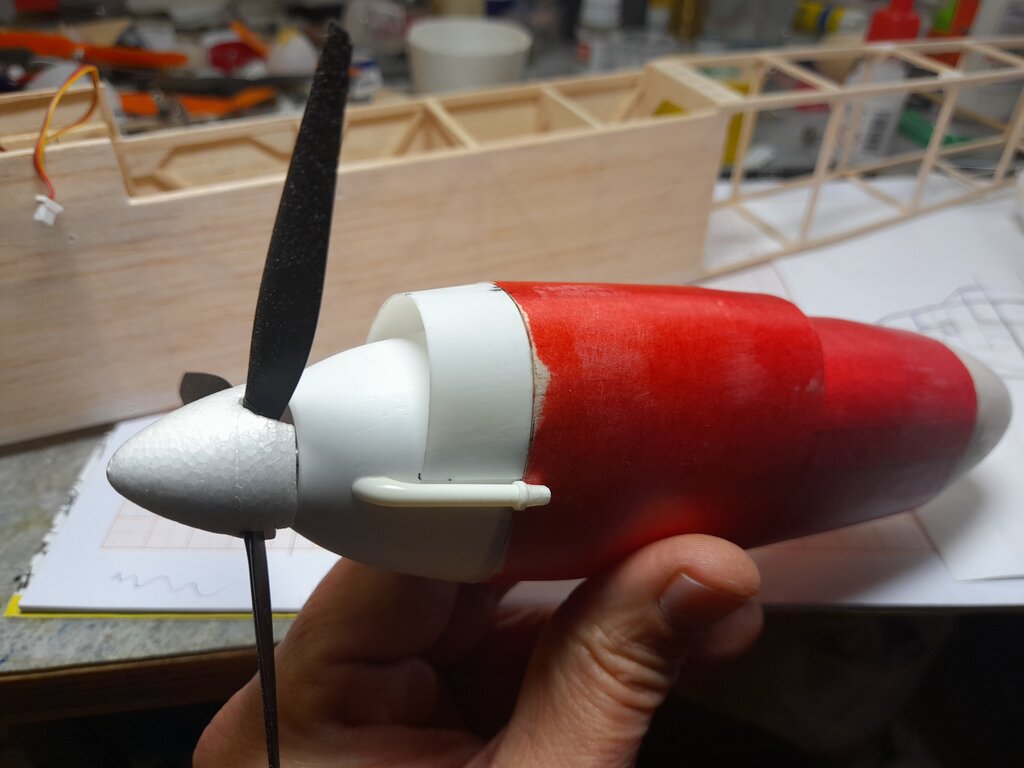

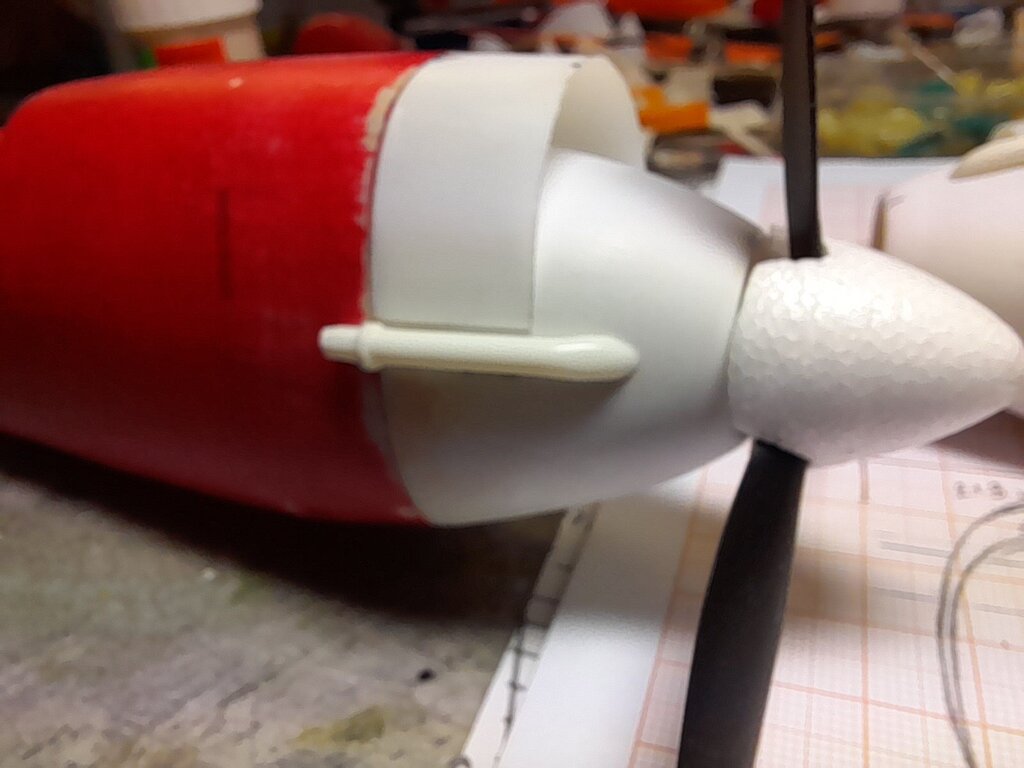

Myślałem, że do niedzieli skończę te gondole ale wyszło jak zwykle... kurcze mnóstwo czasu zeszło na dopasowywaniu tych wyprasek, szpachlowaniu, szlifowaniu etc; potem biedziłem się że sposobem mocowania pokryw silników etc,etc; teraz chciałbym jeszcze max dużo jakichś drobiazgów plastikowych podoklejać  żeby wyglądały mniej gładko i b realistycznie (detali w skali dużo nie widać na zdjęciach a plany są do bani ...) bo potem może już mi wena minąć, a doklejać można bo i tak całość będzie pomalowana na czarno...;)

Cdn.

Pozdrawiam,

M










Odnośnik do komentarza
Udostępnij na innych stronach

Dobry wieczór,

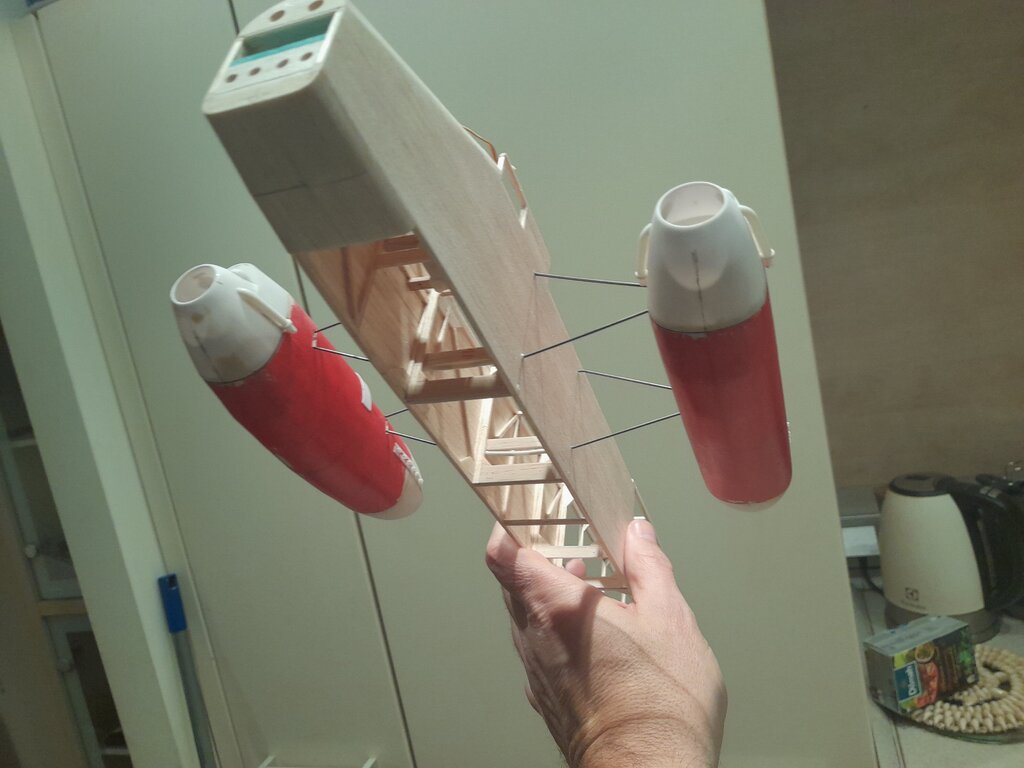

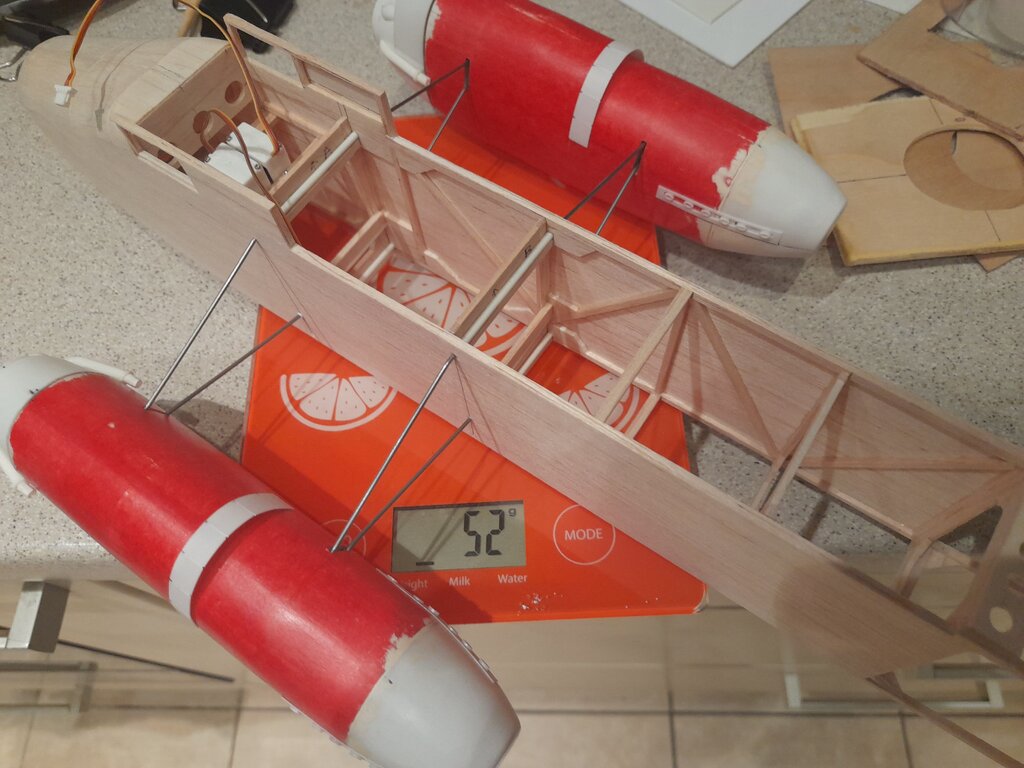

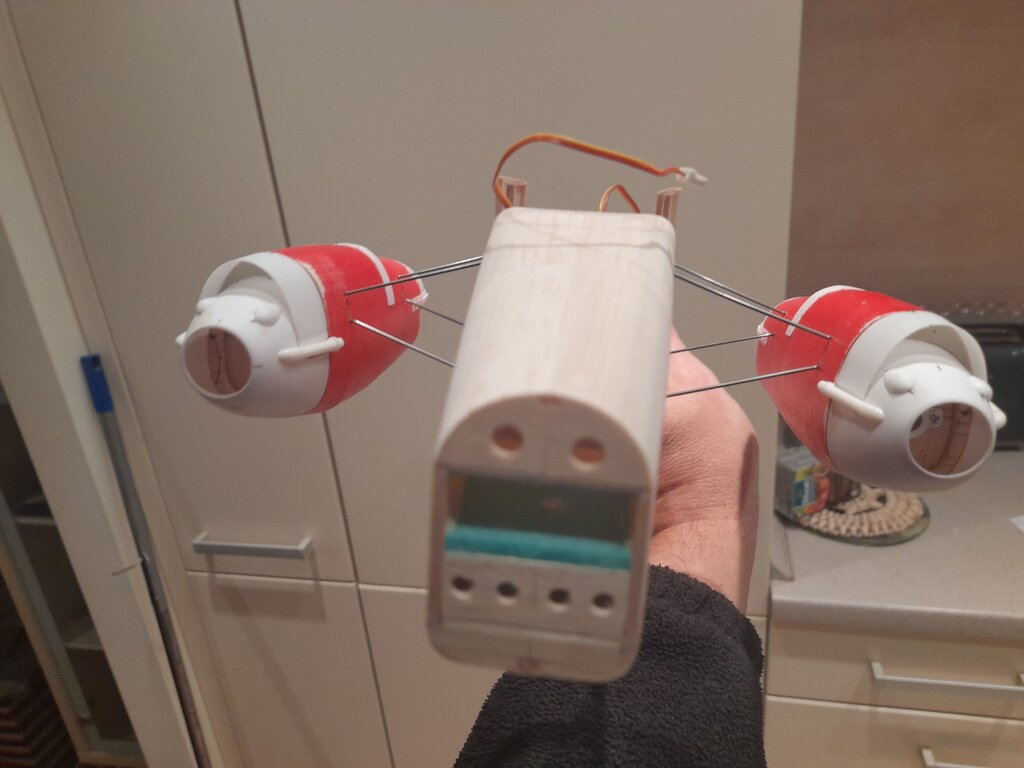

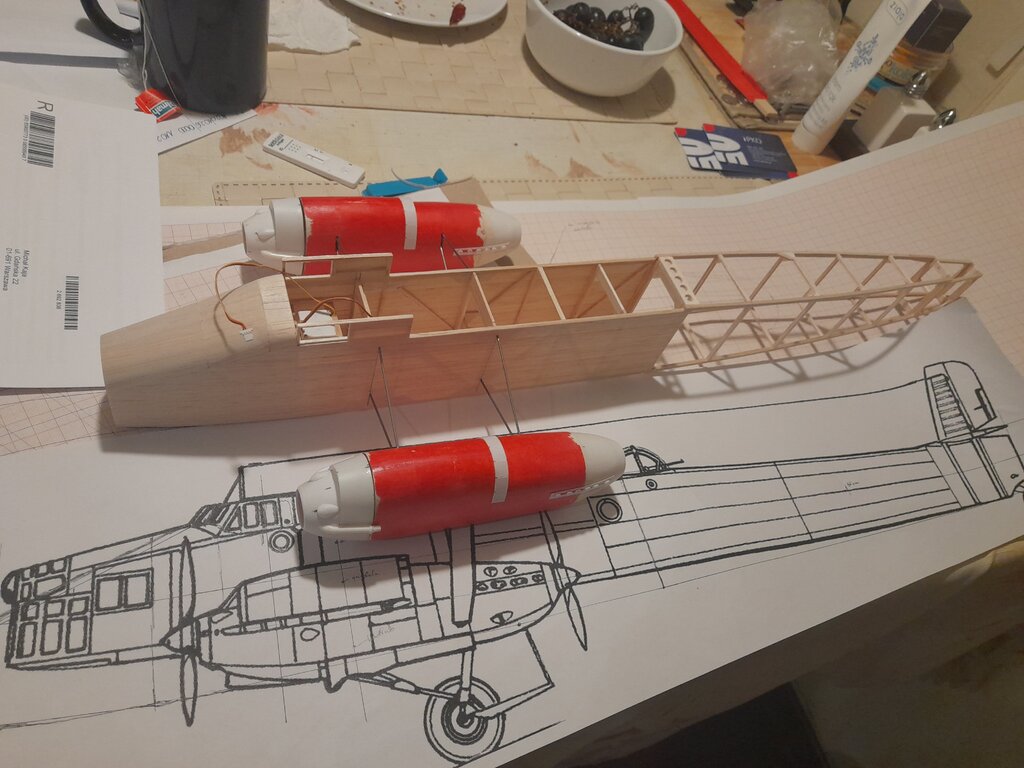

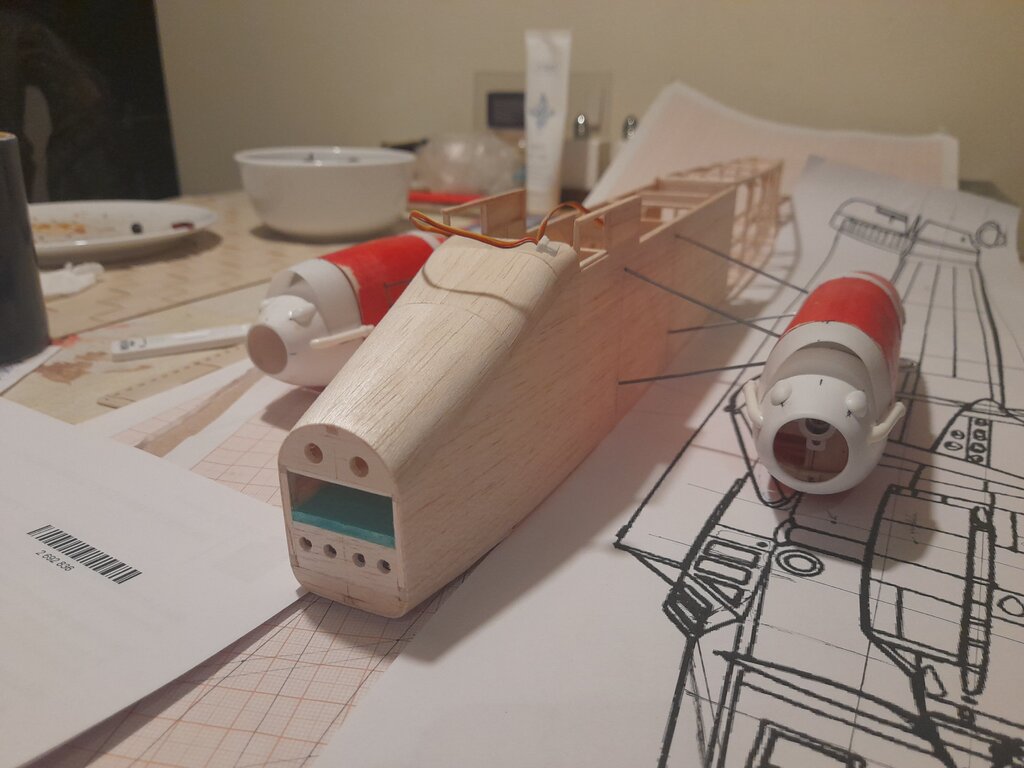

No wreszcie się udalo połączyć te gondole z kadłubem!; całkiem sztywno się trzymają na tych zastrzałach mimo ze jeszcze 4ech brakuje; na razie jestem zadowolony - chyba czas na rysowanie skrzydełek.cdn.

Pzdr.

M







  • Lubię to 3
Odnośnik do komentarza
Udostępnij na innych stronach

Dobry wieczór,

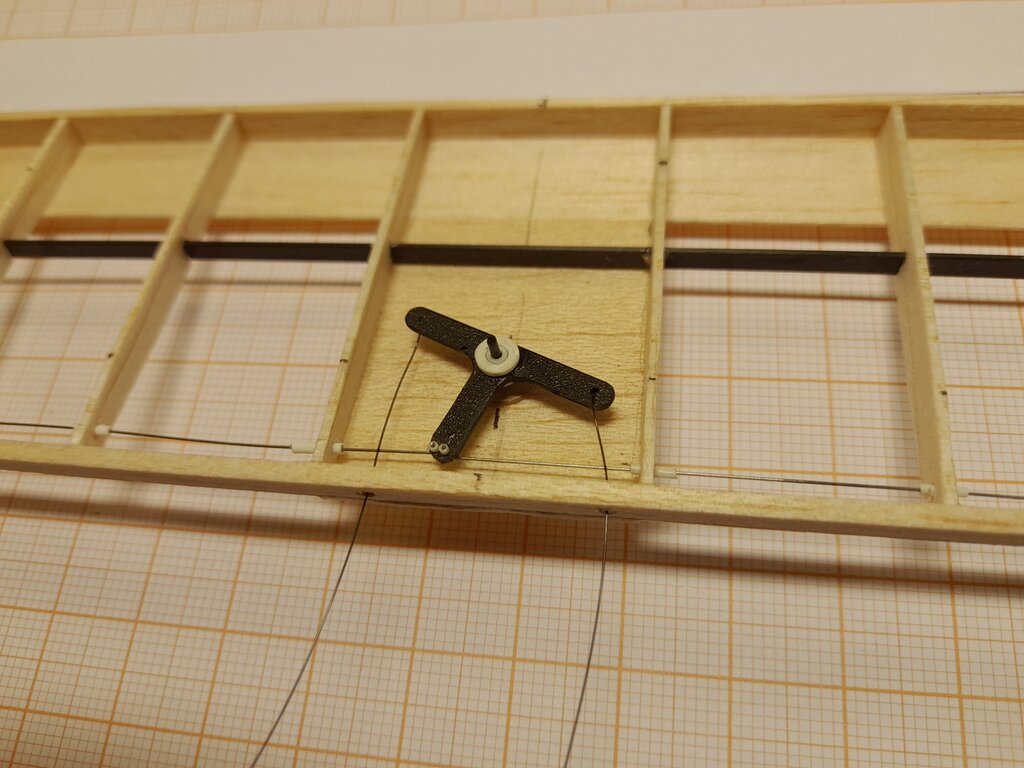

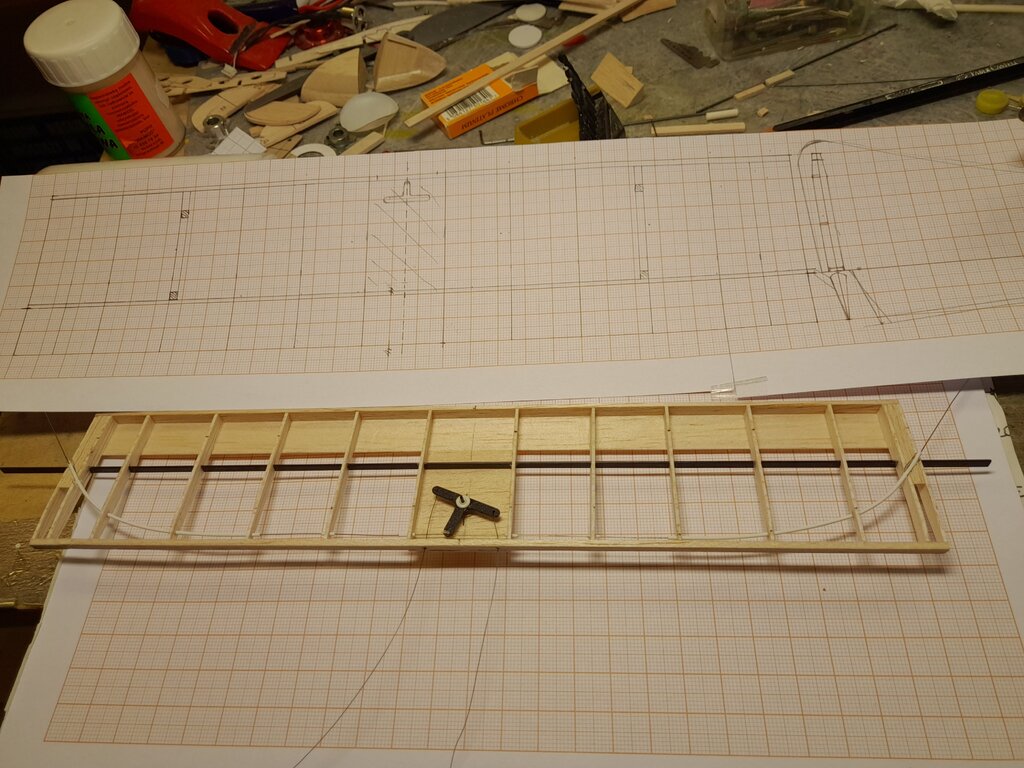

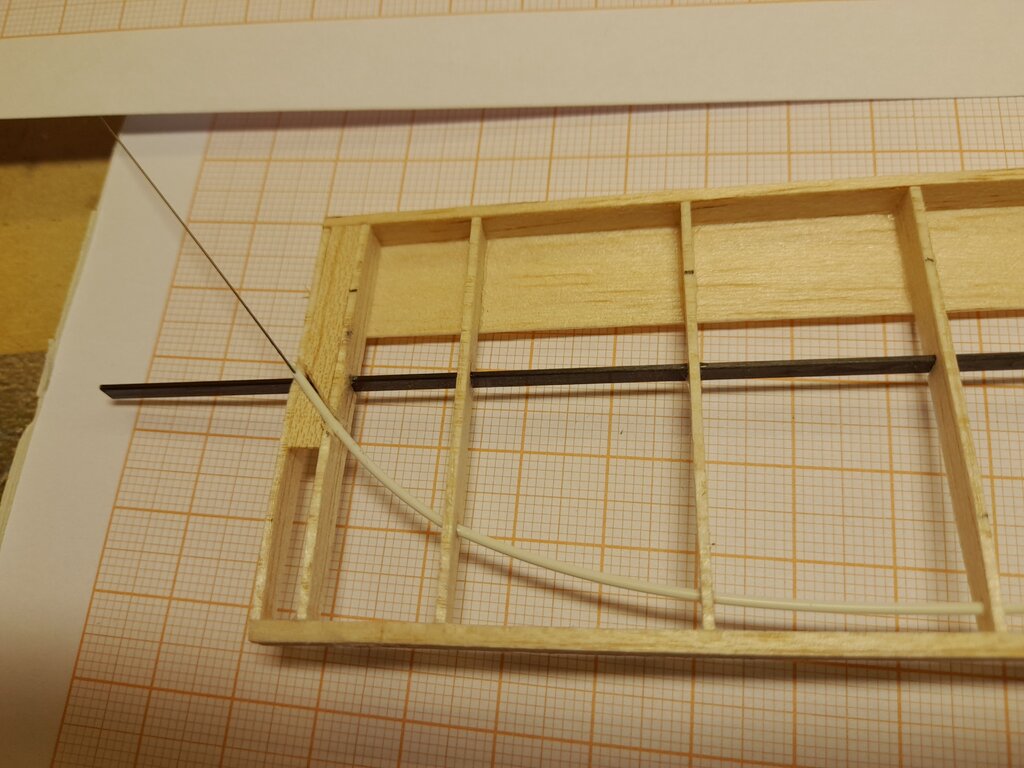

Wyrysowałem żeberka skrzydeł a potem zabrałem się za usterzenie; zabrało mi mnóstwo czasu kombinowanie sposobu napędu SK - w końcu chciałem zrobić najbardziej skalowo; ale wymiary stat poz bardzo są małe a w związku z tym mało miejsca na łagodne "zakręty" bowdenów; postanowiłem sprawdzić czy to się uda i zrobiłem konstrukcję st poz, zamontowałem bowdeny (drucik stalowy 0.3mm ) i spędxiłem mnóstwo czasu na ich wyginaniu tak aby mogły napędzać stery; i już teraz wiem że przy tych wymiarach to nie działa - opory są za duże przy wygięciu pozwalającym na połączeniu z SK a jeśli z kolei promień "zakrętu" bowdena lekko powiększyć - tak żeby opory byływ miarę ok- to druciki będą wyginać stery na zewnątrz; czyli kicha;

Teraz trzeba będzie to przerobić na tzw "plan B" czyli bowden poprowadzony prosto przy kraw spływu stat poz i wychodzący na jego spodzie aby zostać połączonym z dźwignią SK. Mam nadzieję, że to zadziała. Cdn.pzdr,

M

PS Patryk - dzięki za postmodernistyczne podejście do motywacji!:) niestety jestem też fanem tej metody, nie wiem skąd wiesz, że tak jest - ale to działa!:) dalej będzie tylko straszniej i brzydziej...




Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 1.02.2022 o 21:18, Grifon napisał:

Wygląda jak ścigacz z Gwiezdnych Wojen, idziesz w coraz dziwiejsze karakany.



Te gondole faktycznie pasuja jak piesc do nosa !    Toz to zupelnie inny "magister" musial rysowac . No chyba ze kadlub dziadek , a gondole wnuczek  ?
