"Bo Bottie" czyli próba odtworzenia statku w mniejszej skali dodatkowe funkcję: Wędką, wyciągarka kamera podwodna z "bulajem" 360 i druga planowana jest w kokpicie

[Kasky]

Witam! Mam na imię Paweł dlubie od dziecka w modelarstwie, ale nie zawsze był na to czas i srodki - dziś cieszę się,że dodstalem zielone światlo na zrobienie tego modelu. Sprawa wyglada następująco mieszkam od jakiegoś czasu z dziewczyna w Amsterdamie i tak się sklada,że mamy do okoła tak dużo wody, że aż żal byłoby nie skorzystać. Pewnego razu, kolega zaproponowal nam rejs po kanałach i na wejściu do portu jeszcze przed wyprawa napotkałem na tą piękną łódkę o nazwie "bo bottie" - wygladała tak ciekawie i wyjątkowo ,że nawet moja dziewczyna powiedziała, że słodko było by mieć taka w domu, wtedy jeszcze nie wiedziała jakie domowe wiórki wywowała



Projekt powstal na podstawie zdjęć i screenów z filmu, który nagralem podglądowo przed wyprawą, a kształt dolnego kadluba, wziąłem z projektu jakiegos RC TUG ...

Robiąc projekt wyodrębniłem z czeluści męskich szuflad i modelarskich pudelek zestaw, ktory zamierzam wykorzystać  - oczywiście wszelkie sugestie mile widziane.

Aparatura, która posiadam a sie kurzy to PCM1024 Futaba z 9 kanałowym odbiornikiem

Mam też bardzo fajne sterowanie pistoletowe radiolink zasieg 500m i ^6 kanałów

do wyciągarki tylniej chcialem początkowo użyć serwa 20 kg, gdzies tam kiedyś tanio kupiłem na ali, ale okazało się , że mam w domu w Polsce.

Wykorzstalem wiec do tego celu stara wkretarkę no name z przekladnią podlaczyłem to do regulatora od stego autka tamiya nie jest to zwykly regulator, a taki ktory steruje serwem predkoscią obracania silnika wyciągarki.

Przymierzam sie do budowy przedniej szpuli do mini wędki na suma:D i chyba postawie na serwo, bo zajmuje mniej miejsca i moge umiescic je ladnie z przodu i wędka nie ma być stała tylko bedzie sie zestaw wyjmowo z pojemniczka przedniego w kokpicie.

Narazie mam jakąs tanioszke z ali tylko z radiatorem niby 320 a , ale wiecie liczone chyba cotangensem, bo juz spalilem takich 3  tu pewnie bede musial w przyszlosci pomyslec o czyms fajniejszym.

Co do akumulatora i jednoczesnie balastu zdecydowalem sie na bosha żelówka 12V 12 Ah jest dość ciężki 1,5 kg powinno to pomoc, dodatkowo obciażylem kil żelastwem randomowym.

Silnik pochodzi chyba z lodzi 500 brusher - zobaczymy czy sie sprawdzi projekt typowo budowany z tego co mam obroty nie sa zbyt wysokie a na 12 V i ze sruba 4 łopatową powinno coś tam odpychać , chciałem robić przekladnie, ale poźniej pomyslalem o kosztach i jak to opóźni wodowanie. Trafilem też na tutejszym forum na post o tym, ze mało kto to robi i pomyślalem w tym aspekcie nie będe wyjątkowy.

Wał niestety na tulejach mosierznych, bo tylko taki mialem. Chcialem dac smarownice, ale musicie mi doradzić czy ma to sens przy tym wale.

Co tam jeszcze - ster z modelarskeigo typowy i najwiekszy jaki mieli 78 mm osadzony pod linia wody, więc dla mnie to byla nowość mam nadzieje, że będzie szczelny.

Mam kamere xiaomi, która chciałem przetestowac do zdjęć podwodnych - jest to kamera domowa moge łaczyć się z nią przez wifi robić delikatne zoomy... ciekaw jestem tylko co do zasiegu wifi może moja fantazja tu sie rozpedziła ,ale chcialbym uzyc telefonu jako rutera wifi albo wifi z okolicznego hotelu przy wodzie i dzieki temu bede mogl na bierzaco patrzec pod wode malo tego we wszystkie strony chce tam po wszystkich szlifach wyciac 10 cm dziure i wstawic tam bulaj na czesc podowodna na dziobie, dlatego boje się, że pogorszy to pływalność.  Pytanie o ile i jak tego uniknąc póki nie ma tam dziury?

 Cały czas pracuje nad kokpitem - ma 3 lampy oswietleniowe w oryginale i ohydna plachte na dachu solarna balterie, ktora mi psuje fenk szui, dlatego ja wywalilem zamiast tego chce tam wstawic kilka rzeczy zainspirowany wieloma ludzmi z youtube.

Chce zrobic tam obracana kamere, ktora na zywo bede mial przekaz FVP (nazwa moze byc bledna ale wiecie o co chodzi -jestem w tym zielony potrzebna bedzie interwencja

W srodku ma byc fajny ludzik przymocowany co obraconego fotela steru i niby gazu, ma to wygladac finalnie jak by sterowal lodzia...tutaj wciaz pracuje nad projektem bedzie duzo pstryczkow itd...inaczej niz w oryginale... bedzie tam miedzy innymi 5 pstryczkow do wlaczania fizycznie lampek kabiny itd moze innych gadzetow widzialem super inspracje co to tego wyswielacz akumulatora itd cuda niewidy...

Dodatkowo chcialbym zrobic działajacy razem z narastajacymi obrotami generator dymu i tu znowu pytam mądrzejszych i proszę o pomoc.. w zasadzie chce takie dwa (drugi zostawiam na koniec po co na co -niesodzianka będzie panowie ! i Pewnie Panie ,ale mniej..  Dobrze bo fantazja mnie ponosi, a nikt nie uwierzy póki nie zobaczy: etap na dziś oceniam na 55% wykonania...:)

w przyszlosci chcialbym takze jakis glosniczek z mozliwoscia odtwarzania silnika i innych bajerow na przyklad muzyki,.... i taki gadzet zebym mogl np podplynac do kogos na brzegu i powiedziec cos w stylu " uwaga tu straż przybrzeżna stać!!! to nie są ćwiczenia...) ale tu bardziej doświadczeni koledzy pewnie doradzą czy wykonalne czy niewykonalne..  to wszystko na ten moment pozdrawiam milego dzionka!









[Francka]

Moim zdaniem , będzie to raczej bańka wstańka jak nie dasz balastu na samo dno .

Drugie coś grube te wregi przez co stacisz dużo miejsca na Twoje wynalazki (dym kamera dzwieki światełka  itd.)

Trzecie jak nie pokryjesz włoknem i żywicą z zewnątrz i wewnatrz to kadłub popęka i wchonie wodę .

Dławica wału wypełnić gęstym smarem  inaczej woda będzi w kadłubie

 Polecam przejrzeć cały wątek budowy "Atlasa" tam znajdziesz wiele odpowiedzi na  Twoje  pytania .





Prawdziwa szkoła budowania  modelu pływającego .

Model bardiej mi przypomina drukowany  z plików  https://www.thingiverse.com/thing:2821525

[Kasky]

Dziękuję za podpowiedź właśnie oglądam i na YouTube i tu czytam jestem pod wrażeniem wieluuuu rozwiązań ... Co do grubości wręg wiem na przyszłość zrobię to inaczej. Wycialem jednak wszystko co potrzebowałem by zmiescic osprzęt co do balastu obciazylem kil około 400 gr tam jest... A Aku siedzi możliwie najniżej jak mogłem..jeszcze będą próby wodne i zostawiłem miejsce na balast dodatkowy.. wstawiłem wszystkie zdjęcia na raz z budowy do dziś teraz już nie będę tak zaśmiecał ... Po przestudiowaniu Atlasa ...oniemiałem ,onieśmiela bardzo chętnie poznam autora i podpytam jeszcze o kilka rzeczy ...pl z ta żywica itd miałem nadzieję tegojuz nie robić na tym etapie... Chciałem nałożyć jeszcze kilka warstw szpachlówki później jakiś woodporny podkład i myślałem ,że po nałożeniu wiele cienkich warstw farby to wystarczy tym bardziej że używałem woodpornego kleju z 2 stron przed nałożeniem szpachlówki ..ok poczytam tam jeszcze i przemyśle sprawę przez noc...

[mjs]

Żeby swobodnie operować instalacją wyposażenia, taki model powinien być w środku pusty. To, co zrobiłeś, to jest coś w rodzaju rzeźby, stworzyłeś wizję modelu pływającego. A teraz najlepiej by było kadłub zbudować od nowa inną metodą np. : szycia i klejenia płatów wyciętych z cienkiej sklejki, tworzywa czy blachy. Mógłby wyglądać tak, jak na grafice:



[kaczma2]

Część podwodna nie trafiona. Mało stabilna. Lepiej było dotrzeć do właściciela. Statki pływające po kanałach mają małe zanurzenie ze względu na płycizny. (Patrz statki rzeczne). Silnik od wkrętarki będzie pobierał dużo prądu.

[Kasky]

6 hours ago, mjs said:

Żeby swobodnie operować instalacją wyposażenia, taki model powinien być w środku pusty. To, co zrobiłeś, to jest coś w rodzaju rzeźby, stworzyłeś wizję modelu pływającego. A teraz najlepiej by było kadłub zbudować od nowa inną metodą np. : szycia i klejenia płatów wyciętych z cienkiej sklejki, tworzywa czy blachy. Mógłby wyglądać tak, jak na grafice:



Gdybym wiedział wcześniej o tym forum wiele rzeczy zrobił bym inaczej ,ale słuchajcie nie wyszło tak źle pierwsze wanienne testy wodne wykazały że wyporność jest ok z wsadzonym akumulatorem na środku i na płasko przy dnie poniżej linji wodnej siedzi i ładnie prostuje łódkę nawet z przechyłów prawie maxymalych jakie mogłem wtedy zrobić... Co do listew już teraz wiem że lepiej było by to zrobić z cieńszymi wręgami itd wszystkie te techniki poznałem czytając tu na forum topic o atlasie 2 ! Mistrzostwo świata... Już nie mam siły na tym etapie na nowy kadlub.

1 hour ago, kaczma2 said:

Część podwodna nie trafiona. Mało stabilna. Lepiej było dotrzeć do właściciela. Statki pływające po kanałach mają małe zanurzenie ze względu na płycizny. (Patrz statki rzeczne). Silnik od wkrętarki będzie pobierał dużo prądu.

Próbowałem poszukać na stronie tego portu więcej informacji jednak to nic nie dało jedyna dokumentacja z jakiej działem została stworzona chwilę przed naszym rejsem parę zdjęć i 2 min filmik . Jednak dwie rzeczy chciałem zaznaczyć celem miało być odtworzenie w miarę możliwości najlepiej jak umiem na dzień dzisiejszy części nadwodnej...podwodna musiałem zaprojektować tak gdyż potrzebowałem miejsce ....nie zależy mi bardzo na szybkości czy realnym odtworzeniu tego jak pływa... Potrzebowałem 15 cm w kadłubie na aceylowy bulaj i kamerę na dużą baterie ...gdybym nie zrobił wcześniej testu w wannie pewnie bym już wyrzucał model na śmietnik i robił nowy ..ale trochę wiary Panowie ;) będzie dobrze biorę się za lekkie dłubanie z rana moja wydajność jest 50 :P aż do 2 kawci

[Francka]

Na budowe polecam hips lub spieniony polistyren , jak wiele części z tego materiału ma "Atlas" , łatwy w obrabianiu i klejeniu .

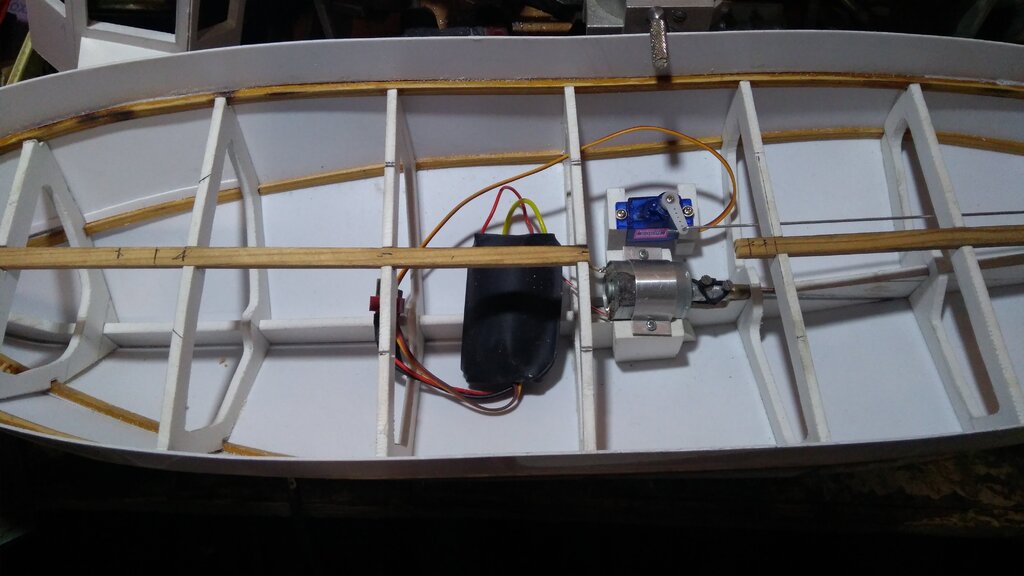

Masz tu przykład z budowy mojego modelu  z bajerami.





[Kasky]

Przesledze ...nigdy nie pracowałem z tym materiałem ...Zagłębie się w temat po nałożeniu kolejnej warstwy szpachlówki ...

Moje pytanie brzmi czy po tych wszystkich warstwach szpachli i wielu godzinach szlifowania czy jak jak nałożę pędzlem kilka warstw żywicy już bez maty i na tak przygotowaną powierzchnię pewnie trochę jeszcze szpachli ... To wystarczy (twórca Atlasa Jadar62 pisał o tym, że mata była przesada w jego modelu i lekko mu utrudniła życie)dlatego  chce uniknąć tej maty  oczywiście później jeszcze podkład i wiele warstw farby i tu kolejne pytanie czy moje spraye akrylowe ( Montana) się nadają czy brać cos innego ? Jaki lakier na sam koniec do zabezpieczenia ;)?

[Francka]

Jak drewno kadłuba dostanie wody zacznie pracować i zywica może popękać , mata szklana to przesada włókno szklane 48 gram jest cienkie i nie będzie przesady.

[Kasky]

Przyjąłem! kurde zwiększa to budżet ,ale cóż lepiej zrobić to teraz niż później żałować prawda?

[mjs]

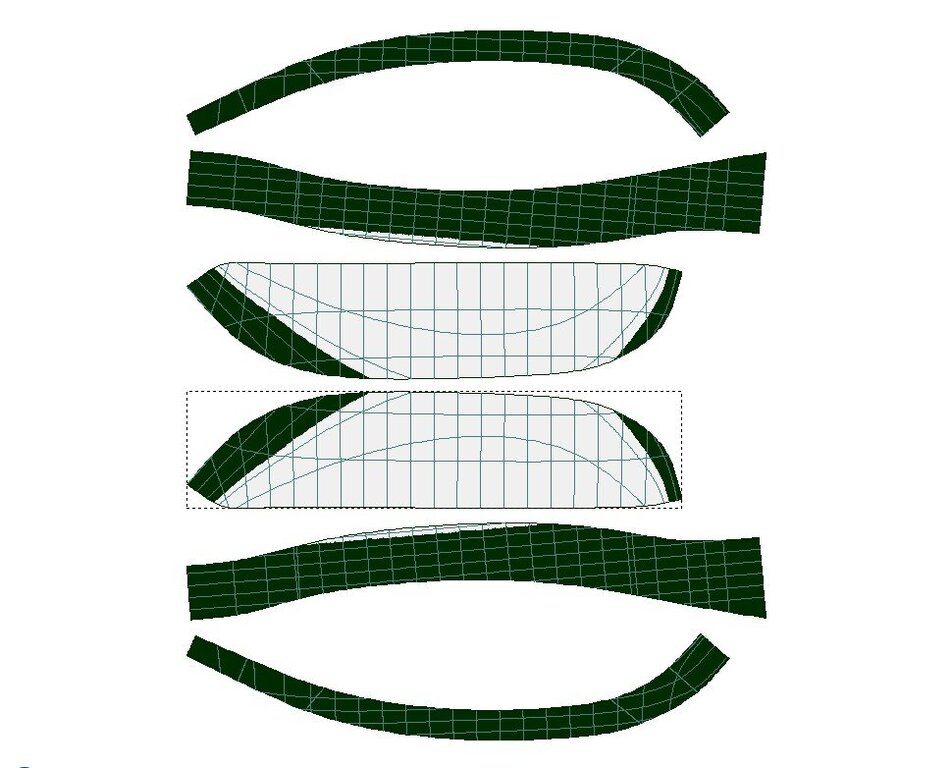

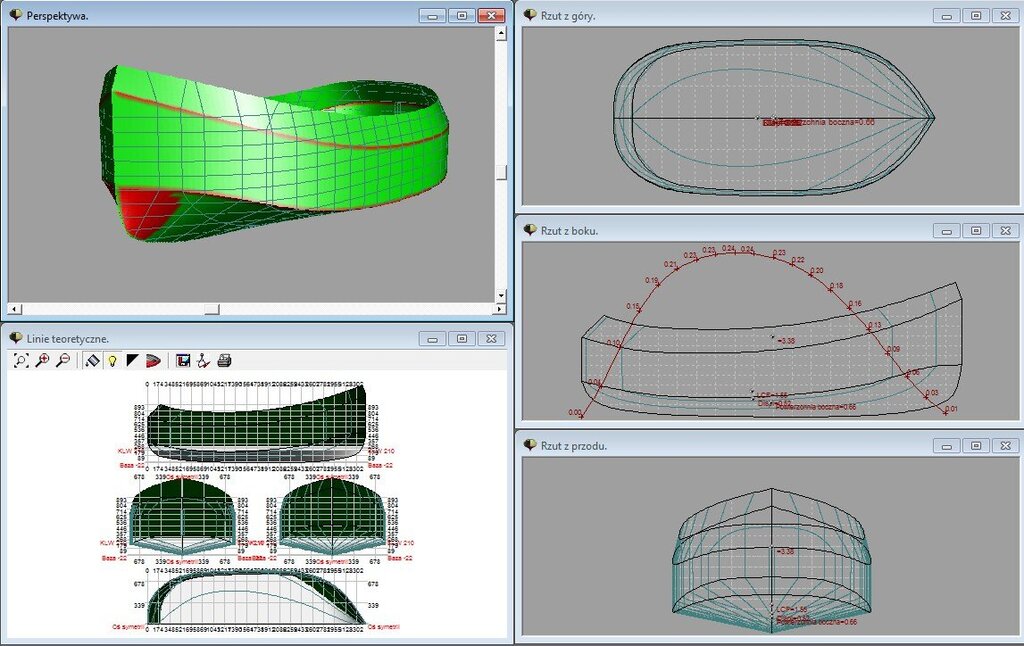

Gdyby robić wycinankę (choćby z tektury), to można skorzystać z rozrysu płatów kadłuba:

Przy cienkiej sklejce np. 0,8 mm łączenie płatów na taśmę klejącą z zewnątrz i klej od środka. Fajna zabawa.



Tam jest więcej o tych pływających: http://www.berkeley-engineering.com/CanduJr.html





[Kasky]

Następny projekt tego typu będzie powstawał  na inne sposoby teraz już klamka zapadła ... Jadę z tym co mam znalazłem dwie maty szklane w modelarskim do którego zaraz się wybieram jedna to 0.25 gr druga trochę grubsza jaka będzie lepsza ? Ile do tego potrzebuje zywicy Panowie ? Model ma 50 cm długości i koło 24 szerokości w najszerszym miejscu i czy wystarczy pół metra 2 czy lepiej metra?

[mjs]

Lepsza byłaby tkanina szklana, gramatura nawet 80-100 g/m2, ale cieńsza może być też. Pół metra powinno wystarczyć.

Żywicy zwykle wychodzi dwa razy tyle, co maty/tkaniny.

[Kasky]

Jednak dziś modelarski odpuszczam popracuje przy kadłubie ile mogę i nadbudówce ..drobne postępy nawet nie ma co pokazywać ,może coś pod wieczór będzie więcej widać ... Zobaczę jak z tą tkaniną boje się jedynie żebym nie musiał po tym znowu dawać kilogramy szpachli.. jeśli tą tkaniną nie przylgnie dokładnie do krzywizn.. czyli na 0,5 maty czy tkaniny potrzebuje 1 l żywicy dobrze zrozumiałem?

[Francka]

Przylegnie żywica dobrze przyklei wszystko , wystarczy pokryć na zewnątrz .

Włókno szklane układaj  pod kątem około 45 stopni lepiej się kładzie .



Kurde ale uwaliłem rysunek jestem w szoku ?.







[Kasky]

Jak ja lubię to forum pomocni ludzie z wiedzą.. próbowałem na FB na jakiś grupach modelarskich ... Zero odzewu prawie. Tym czasem borem lasem kolejne elementy kokpitu finalnie chciał bym by trochę przypominał ten tu :

Trochę też mam pomysłów własnych , jednak tu nie mam wszystkich przełączników itd. i jeszcze do końca wymyślonego planu ...szperam rysuje inspiruje się ... Kokpit w oryginale był nudny jak flaki z olejem ..myślałem o animatronice delikatnej też na sam koniec tak aby ludek w środku się poruszał..ale po kolei

A jeśli chodzi o ludka w środku jest jeden gość Danny Huynh tu macie jeden z filmików a ma na swoim kanale chyba z 200 podobnych



Gdzies na bank już widzieliście

Wiadomo ,że nie będę z takim rozmachem działał ale stać mnie na fajnego ludka który będzie się ruszał przy skręcie i przy dodawaniu gazu...mam nadzieję ..ale to już myślami wybiegam na ostatni etap

Wrzuciłem do środka większość wyposażenia żeby zobaczyć jeszcze raz gdzie co i jak rozlokować silnik miejscu się idealnie pod tą tym dużym Aku wyciągarka co zajmuje kupę miejsca ,zobaczymy jak będzie się sprawować z przodu tam na jednym ze zdjęć umieściłem ten bulaj tak finalnie chce zrobić wlasnie...





Musiałemnsprawdxic czy nadbudówka wejdzie z całym ustrojstwem musiałem delikatnie dopiescic ale udało się

Ten regulator z sercem wcisne między burtę a akumulator 12 v regulator gdzieś z przodu trochę też wejdzie bajerów pod i na nadbudówkę ...na dziś już prawie koniec idę pograc w golfa pozdrawiam V

[kaczma2]

Wystarczyło szpachlować tylko szpary i większe nierówności. Nie pokrywać matą bo robią się dziurki i jest sztywna. Pokryj tkaniną szklaną, cienką nawet 2 razy i na to szpachlówka. szlifowanie i malowanie. Czasami po drugim malowaniu powierzchnia się marszczy.

Teraz trochę o prądzie elektrycznym. Wystaw ten akumulator, żelowy? Zabiera mnóstwo miejsca. Wystarczą akumulatory Li-On 18650. Pakiet z 3 aku da 12V a przy pojemności 2200 mAh i poborze prądu 2 A będzie 1 godz pływania. Należy sprawdzić ile prądu pobiera silnik na luzie i hamując palcami. Wydłużyć czas pływania można stosując 6 akumulatorów tj 3 szeregowo 2 razy i połączyć równolegle.

Na zdjęciu mój model holowniczka też dł.500mm z małym silnikiem nisko obrotowym zasilany dwoma aku Li-On i to daje wystarczającą szybkość na wodzie z ładnym kilwaterem.



[Kasky]

Dziękuję za podpowiedź mam różne pakiety akumulatorów zrobiłem miejsce na ten bo jest zasadniczo też fajnym balastem jednak po testach może się okazać za wolny wtedy będziemy kombinować zostawiłem specjalnie dość duży otwór w kadłubie pod przyszłe przeróbki.Wróciłem z gierki fajnie było pogoda i wynik to jeszcze trochę podłubię dziś ...lecąc na tej aurze ... Skorzystam na pewno z rady co do maty szklanej i żywicy ale tylko raz naprawdę ostro poleciałem z klejem w tym modelu zużylem chyba już z półtorej litra mój silnik znajduje się pod kadłubem wzdłużnie do wału chodź mam wał Kardana tam (ale plastik fantastic) do zmiany w przyszłości... Mam jeszcze inny zestaw silnik od RC riggera tam mogę nawet 6 s podłączyć lipo...jednak nie chce lipo tu lionki albo zelowka zostaje bo z niej mogę raz że zasilić wszystko na podkładzie prawie a dwa będzie balastem chyba że środek ciężkości będzie wypadał za wysoko albo będzie zbyt wolna wtedy szybko przeskakujemy na kilka lionkow..zaczynam pomału myśleć o tym generatorze dymy jednak trochę inaczej niż w atlasie nie chce dwóch kominów więc odpada ten dość skplilowany system pokrywek...zresztą bardzo fajny...ale w tym modelu wcale nie widziałem rury wydechowej więc dodaje tylko i wyłącznie dla własnej fanaberii.. to tyle Panowie i Panie ... Później doślę zdjęcie aktualne po robocie

1 hour ago, kaczma2 said:

Wystarczyło szpachlować tylko szpary i większe nierówności. Nie pokrywać matą bo robią się dziurki i jest sztywna. Pokryj tkaniną szklaną, cienką nawet 2 razy i na to szpachlówka. szlifowanie i malowanie. Czasami po drugim malowaniu powierzchnia się marszczy.

Teraz trochę o prądzie elektrycznym. Wystaw ten akumulator, żelowy? Zabiera mnóstwo miejsca. Wystarczą akumulatory Li-On 18650. Pakiet z 3 aku da 12V a przy pojemności 2200 mAh i poborze prądu 2 A będzie 1 godz pływania. Należy sprawdzić ile prądu pobiera silnik na luzie i hamując palcami. Wydłużyć czas pływania można stosując 6 akumulatorów tj 3 szeregowo 2 razy i połączyć równolegle.

Na zdjęciu mój model holowniczka też dł.500mm z małym silnikiem nisko obrotowym zasilany dwoma aku Li-On i to daje wystarczającą szybkość na wodzie z ładnym kilwaterem.



Baj du łej projekt bardzo fajny czysty przejrzysty...później dokładniej jeszcze się zapoznam

[mjs]

8 godzin temu, Kasky napisał:

czyli na 0,5 maty czy tkaniny potrzebuje 1 l żywicy dobrze zrozumiałem?

Gramatura 100 g/m2

0,5 m2 = 50 g

Żywica x 2 = 100 g.

Kup 200 g żywicy, będziesz miał mały zapas.

[JADAR62]

Ambitny cel.  Fajnie, będę kibicował.

Tu ...

https://quartel.nl/

znalazłem wiele materiałów do Atlasa.

Jak duży jest model i jaką planujesz wyporność?
