Przyrząd do pomiaru wychyleń powierzchni sterowych.


Ryszard_I
 Share

Recommended Posts

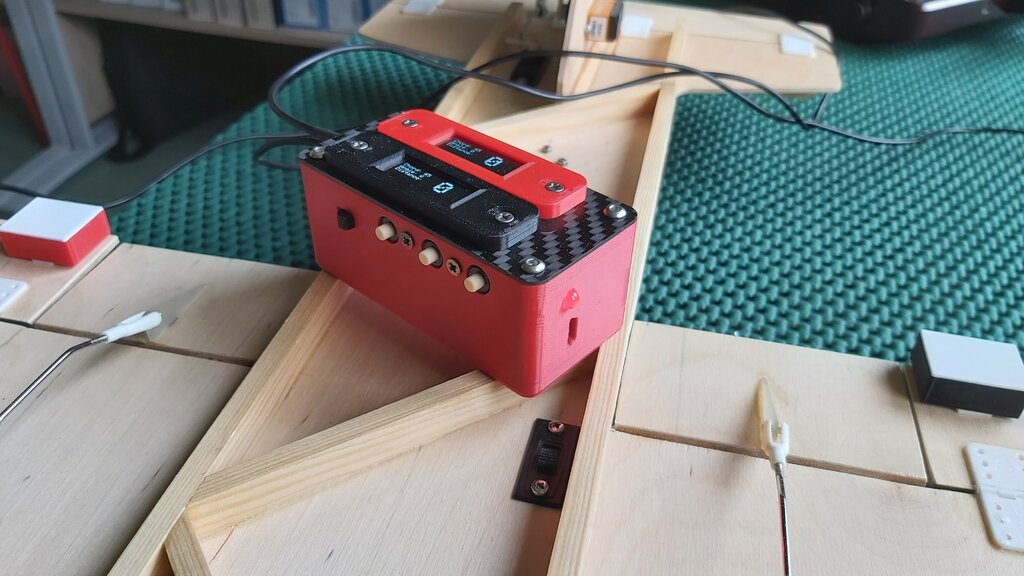

Wypatrzyłem na githubie i wystrugałem prosty przyrządzik do pomiaru wychyleń powierzchni sterowych w mm i stopniach jednocześnie z możliwością wyświetlenia powiększonych cyfr czy to mm czy stopni. Przyrząd posiada możliwość wpisania cięciwy. Dla wygody użytkowania wsadziłem do jednego pudełka dwa przyrządy i zasiliłem z wbudowanego ogniwa LiIon z możliwością ładowania z USB. Przyrząd zbudowany na modułach arduino nano oraz akcelerometrach ADXL345.

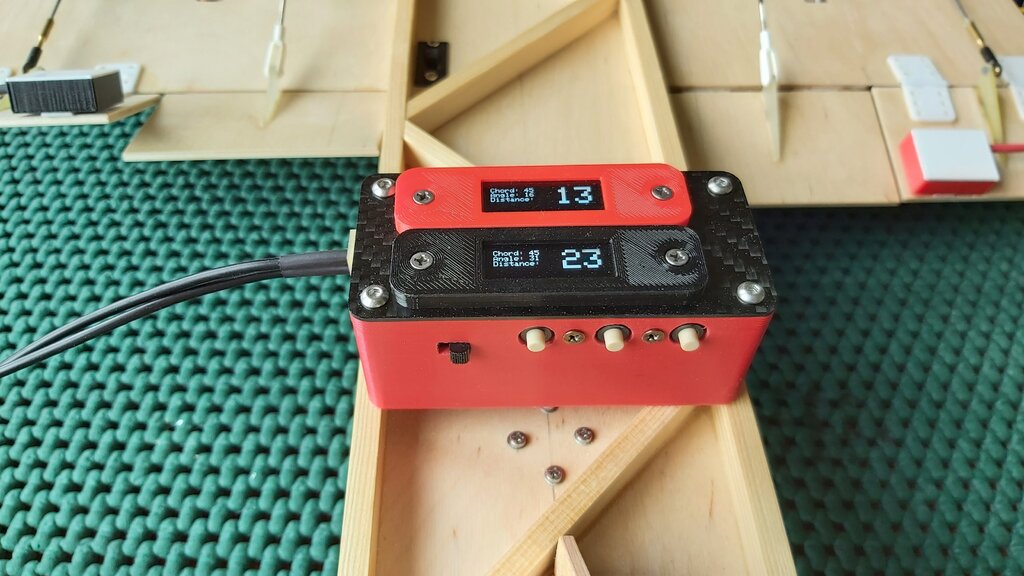

Wyniki pomiarów na OLED w czerwonej ramce pochodzą z czujnika w czerwonej obudowie a w czarnej ramce z czujnika w czarnej obudowie.
