FrSky ACCESS RSSI i VFR

[Market]

Witajcie



Czy ktoś ma może zalogowane loty z telemetrią FrSky ACCESS tak żeby zalogowane były RSSI i VFR? I mógłby udostępnić takie logi? Najchętniej z odbiornika Archer, ale jak z innego to też dobrze.

Mam zagadnienie dotyczące zasięgu i stabilności linku radiowego i chciałbym porównać przebiegi z moimi logami.

[pjk11]

Ja gdzies mam ale tylko RSSI, z X4R, musze poszukac. A VFR? Nie znam?



Pozdrawiam

[Jerzy_R]

16 minut temu, pjk11 napisał:

VFR?

VFR - Valid Frames Rate

[Market]

VFR - Valid Frame Rate - procent ramek, które zostały odebrane przez odbiornik w całości.

Czasem RSSI jest dobre, ale może być tak, że moc sygnału jest odpowiednia, ale np. na skutek zakłóceń transmisja jest zrywana i ramki są przerywane w połowie - wtedy spada procent dobrych odebranych ramek VFR.

VFR jest tylko w ACCESS, a X4R jest ACCST D16 i nie ma VFR, ale jakby były logi chociaż te tylko z RSSI to zawsze coś. Dzięki.

Zatem ponawiam pytanie o logi z odbiornika ACCESS z zalogowanym RSSI i VFR. A może ktoś byłby skłonny wykonać taki test, zalogować jakiś swój lot z tymi dwoma parametrami i go udostępnić. Wystarczy co 1 sekundę.



[Józef 21]

Mam logi RSSI ale odbiornika X8R on jest ACCST.

[pjk11]

A VFR ma wplyw na sterowanie?

Godzinę temu, Market napisał:

VFR jest tylko w ACCESS, a X4R jest ACCST D16 i nie ma VFR, ale jakby były logi chociaż te tylko z RSSI to zawsze coś. Dzięki.

Niestety chyba skasowalem, ale jescze bede szukal. Ale ogolnie po analizie ktora kiedys tam robilem zasada byla prosta, im dalej tym RSSI mniejsze.

[Market]

No właśnie mam taki przypadek, że RSSI jest ok i nawet nie ma alarmu słabego zasięgu, ale zdarzają się przerwy w sterowaniu i wejście w failsafe. I to w relatywnie niewielkiej odległości.

Poczytałem i podejrzenie padło na VFR, tylko nie wiem jakie powinny być wartości w normalnym, "zdrowym" locie. Dlatego szukam logów z VFR jako wartości referencyjnej do porównań z moimi lotami.

[Patryk Sokol]

15 godzin temu, Market napisał:

No właśnie mam taki przypadek, że RSSI jest ok i nawet nie ma alarmu słabego zasięgu, ale zdarzają się przerwy w sterowaniu i wejście w failsafe. I to w relatywnie niewielkiej odległości.

Poczytałem i podejrzenie padło na VFR, tylko nie wiem jakie powinny być wartości w normalnym, "zdrowym" locie. Dlatego szukam logów z VFR jako wartości referencyjnej do porównań z moimi lotami.



Przyjrzyj się zasilaniu, bo to wygląda jak coś gdzieś w tych okolicach.

No i polecam metodę na wibrator (albo inny wibrujący masażer) - tj. ustawiasz wszystko na biurku, włączasz i przykładasz wibrator do kolejnych elementów w modelu.

Pozwala to wyłapać naprawdę wiele problemów ze stykami, czy nawet uszkodzoną eletronikę.



 No i czy na pewno jest to fail safe, a nie po prostu przerwa w reagowaniu modelu na stery? Bo jeśli na pewno jest to fail safe, to szukaj przyczyn w antenach.



Ogólnie - niskie VFR, a wysokie RSSI to anomalia. z Reguły idą razem. Jak nie idą - trzeba szukać problemów w modelu.

[Market]

8 godzin temu, Patryk Sokol napisał:

No i czy na pewno jest to fail safe, a nie po prostu przerwa w reagowaniu modelu na stery?



Raczej failsafe. Silnik się wyłącza na ułamek sekundy, a reakcji innych sterów nie idzie zauważyć, bo przerwa jest za krótka. Ale z kolei utraty telemetrii nie melduje i nie widać jej w logach. Sterowanie i telemetria to dwa osobne kanały w przeciwne strony, więc jest to możliwe, że transmisja sterowania w jedną stronę zawodzi, a transmisja telemetrii w drugą stronę działa. I odwrotnie, bo zdarzają się sytuacje, że melduje przerwę w telemetrii, a sterowanie działa bezproblemowo. Więc gdyby to było zasilanie to przerwa by była w obie strony równocześnie.



8 godzin temu, Patryk Sokol napisał:

Ogólnie - niskie VFR, a wysokie RSSI to anomalia. z Reguły idą razem.



Teoretycznie niekoniecznie idą razem. W idealnych warunkach RSSI, czyli odbierana moc sygnału, zgodnie z prawami fizyki spada wraz z odległością. Ale póki siła sygnału jest zadowalająca (powiedzmy powyżej standardowej granicy w OpenTX 45 dB), to i tak jest z nadmiarem wystarczająca do poprawnej, bezstratnej cyfrowej transmisji. Więc nie ma żadnych przeciwwskazań, żeby 100% ramek cyfrowej transmisji docierała w całości do odbiornika - czyli żeby VFR było 100%. Dopiero jak RSSI jest słabe poniżej jakiegoś niskiego poziomu to wtedy liczba prawidłowych ramek spada i zaczynają się przerwy w sterowaniu. To tak teoretycznie. Moje logi zdają się potwierdzać tę tezę, ale nie mam pewności co do ich wiarygodności. Dlatego szukam potwierdzenia w logach innych, którzy mają "zdrowe" loty.

[Patryk Sokol]

Godzinę temu, Market napisał:



Raczej failsafe. Silnik się wyłącza na ułamek sekundy, a reakcji innych sterów nie idzie zauważyć, bo przerwa jest za krótka. Ale z kolei utraty telemetrii nie melduje i nie widać jej w logach. Sterowanie i telemetria to dwa osobne kanały w przeciwne strony, więc jest to możliwe, że transmisja sterowania w jedną stronę zawodzi, a transmisja telemetrii w drugą stronę działa. I odwrotnie, bo zdarzają się sytuacje, że melduje przerwę w telemetrii, a sterowanie działa bezproblemowo. Więc gdyby to było zasilanie to przerwa by była w obie strony równocześnie.

To brzmi jak problem z elektryką, albo z jedną z anten.

Na dużym dystansie się to dzieje?

Zależy to od odległości między Tobą, a modelem?

No i czy robiłeś zwykły test zasięgu (funkcja range)

Godzinę temu, Market napisał:



Teoretycznie niekoniecznie idą razem. W idealnych warunkach RSSI, czyli odbierana moc sygnału, zgodnie z prawami fizyki spada wraz z odległością. Ale póki siła sygnału jest zadowalająca (powiedzmy powyżej standardowej granicy w OpenTX 45 dB), to i tak jest z nadmiarem wystarczająca do poprawnej, bezstratnej cyfrowej transmisji. Więc nie ma żadnych przeciwwskazań, żeby 100% ramek cyfrowej transmisji docierała w całości do odbiornika - czyli żeby VFR było 100%. Dopiero jak RSSI jest słabe poniżej jakiegoś niskiego poziomu to wtedy liczba prawidłowych ramek spada i zaczynają się przerwy w sterowaniu. To tak teoretycznie. Moje logi zdają się potwierdzać tę tezę, ale nie mam pewności co do ich wiarygodności. Dlatego szukam potwierdzenia w logach innych, którzy mają "zdrowe" loty.

To miałem na myśli, mówiąc, że idą w parze, jeśli wszystko jest ok. Poniżej pewnego RSSI, VFR spada razem.





[Market]

11 minut temu, Patryk Sokol napisał:

Na dużym dystansie się to dzieje?

Zależy to od odległości między Tobą, a modelem?

No i czy robiłeś zwykły test zasięgu (funkcja range)



Paradoksalnie na dużym dystansie (czytaj: wysoko) się raczej nie zdarza, a przerwa zdarza się na krótszym (czytaj: nisko). I to nie zawsze. Czasem jest bez problemu, a czasem kilka razy w jednym locie. Ale generalnie nie widzę ścisłego związku z odległością. Zwykły test zasięgu jest ok, bo opiera się na RSSI, z którym problemu nie ma.

Jak będę przy kompie to dodam dwa wykresy z lotu dobrego i słabego. Wygląda mi to na zakłócenia w miejscówce, ale nie jestem pewien czy te wykresy normalnie powinny wyglądać właśnie tak.

[Patryk Sokol]

9 godzin temu, Market napisał:



Paradoksalnie na dużym dystansie (czytaj: wysoko) się raczej nie zdarza, a przerwa zdarza się na krótszym (czytaj: nisko). I to nie zawsze. Czasem jest bez problemu, a czasem kilka razy w jednym locie. Ale generalnie nie widzę ścisłego związku z odległością. Zwykły test zasięgu jest ok, bo opiera się na RSSI, z którym problemu nie ma.

Jak będę przy kompie to dodam dwa wykresy z lotu dobrego i słabego. Wygląda mi to na zakłócenia w miejscówce, ale nie jestem pewien czy te wykresy normalnie powinny wyglądać właśnie tak.

Dodaj, to Ci powiem co o tym myślę, bo choć logów nie mam, to obie wartości wyświetlam na ekranie OSD w FPV.



Zwykły test zasięgu nie do końca opiera się na RSSI. To znaczy, wprawdzie nadajnik zwraca wartość RSSI, ale jeśli to faktycznie byłyby zakłócenia, to przy słabym sygnale szybciej by wylazły zakłócenia w ruchach modelu (tzn. musisz obserwować co serwa robią, a nie tylko patrzeć na ekran nadajnika)



Wciąż będę naciskał, że spodziewam się tu jakiejś wady elektrycznej w modelu, zakłócić 2,4GHz jest naprawdę bardzo, bardzo trudno.



I teraz - skąd biorę ten pogląd - sporo bawiłem się różnego rodzaju nadajnikami wizyjnymi. Przede wszystkim 1,2GHz, które jest jednak bezpośrednią harmoniczną 2,4GHz, dodatkowo o chorej mocy i umieszczonego bardzo blisko odbiornika (a w gratisie dorzuć żadną jakość tego nadajnika, co powoduje że sieje w całym spektrum, od mikrofal po rentgen). To co przede wszystkim powoduje obecność takiego źródła to podniesienie poziomu tła, a to bezpośrednio obniża RSSI (bo zmniejsza stosunek sygnał/szum, de facto to RSSI mierzy, obiektywnego natężenia sygnału nie sposób tak prosto zmierzyć).

Same dropy w VFR zaś występowały mi przy problemach z elektroniką. Najczęściej - jakiś kondensator elektrolityczny, przy FC albo reglu nie stykał. Drugie w kolejności jest uszkodzenie anten odbiornika (przerwany ekran przy złączu)

Trzecie - zaśniedziałe wtyki przy odbiorniku (ale to mi się zdarza rzadko, bo stosunkowo rzadko mam wtyczki, z reguły lutuję)

[Market]

Obiecane logi z kilu różnych lotów:

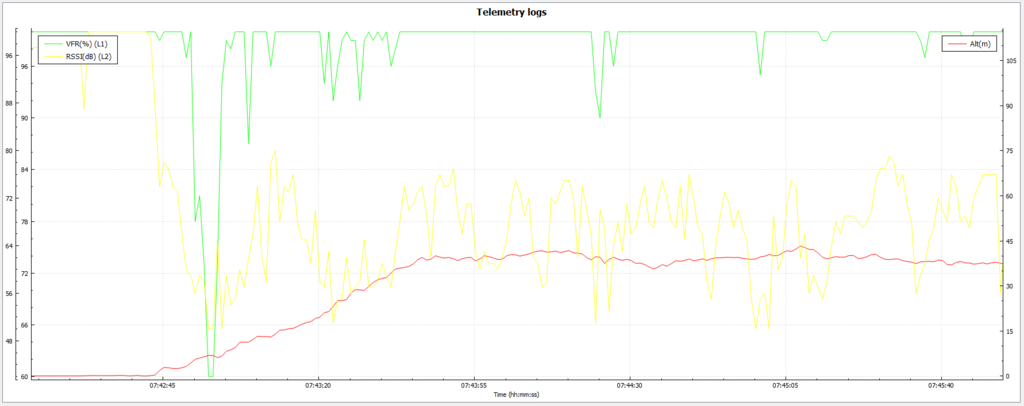

Ta szpilka zielona była w momencie przerwy - widać, że na wysokości raptem z 5-10 m. RSSI się buja w okolicy 60dB i potem też spadało do podobnej wartości co wcześniej, ale VFR potem było OK i przerwy też nie było.



A tu logi z dwóch różnych skrajnych dni w tej samej miejscówce. Specjalnie zadbałem o tę samą skalę:

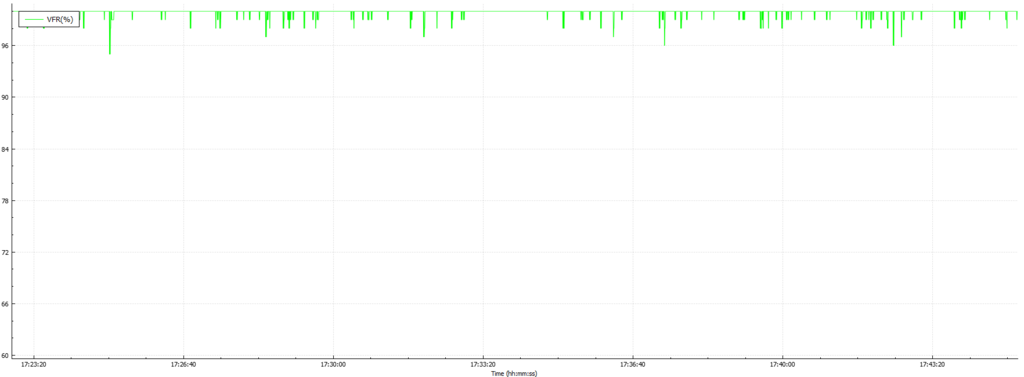

Dzień dobry:





Spadki ze 100% niezbyt częste i niezbyt niskie. Raptem jeden większy strzał poniżej 70%, ale bez konsekwencji.

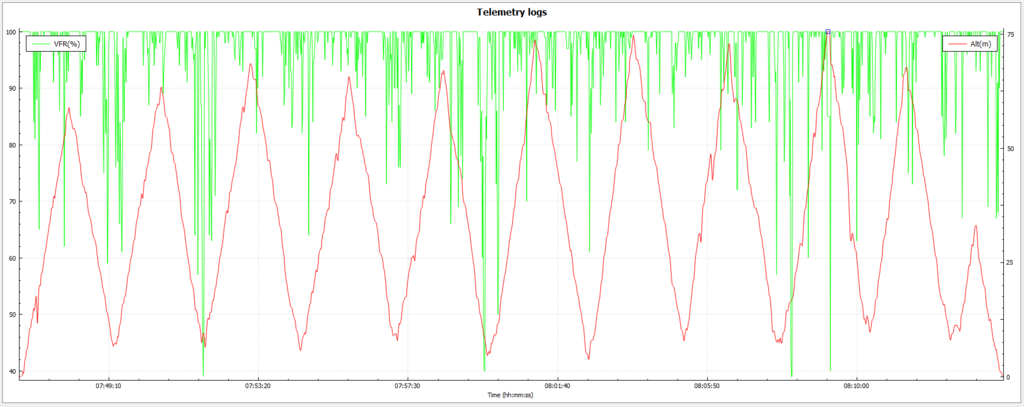

A tu dzień zły w tej samej skali:





Rożnicę widać gołym okiem - sieczka.

Dodałem wysokość, żeby było widać, że większe strzały były właśnie paradoksalnie nisko, czyli niedaleko. Nie dodawałem RSSI, bo zaciemnia wykres - buja się wokół 60 dB.

Gdyby to była elektryka to miałoby to charakter bardziej przypadkowy i podobny, niezależnie od dnia. A gdyby antena to pogarszałoby się z wysokością. A tu dziwne rozbieżności zależnie od dni i dziwne odwrotne korelacje z wysokością.

Czyżbym musiał zmienić miejscówkę? Albo trzeba latać wyłącznie wysoko

Stąd ciekawość jak się to układa u innych.



[Patryk Sokol]

4 godziny temu, Market napisał:



Rożnicę widać gołym okiem - sieczka.

Dodałem wysokość, żeby było widać, że większe strzały były właśnie paradoksalnie nisko, czyli niedaleko. Nie dodawałem RSSI, bo zaciemnia wykres - buja się wokół 60 dB.

Gdyby to była elektryka to miałoby to charakter bardziej przypadkowy i podobny, niezależnie od dnia. A gdyby antena to pogarszałoby się z wysokością. A tu dziwne rozbieżności zależnie od dni i dziwne odwrotne korelacje z wysokością.

Czyżbym musiał zmienić miejscówkę? Albo trzeba latać wyłącznie wysoko

Stąd ciekawość jak się to układa u innych.



OK, ten wykres zaczyna mnie przekonowyć, że to poza modelem siedzi

Jak żyje czegoś takiego nie widziałem



Ale, ze jestem czepliwym analizatorem wykresów - czy to nie jest tak, że te dropy VFR są w momencie włączania silnika, albo wrzucania większej przepustnicy? To się z reguły robi w dołkach wysokości.

W sumie - jakbyś mógł dorzucić pozycję przepustnicy na wykres, to byłoby super



No i logi z testu w innym miejscu byłyby bardzo pomocne







[Market]

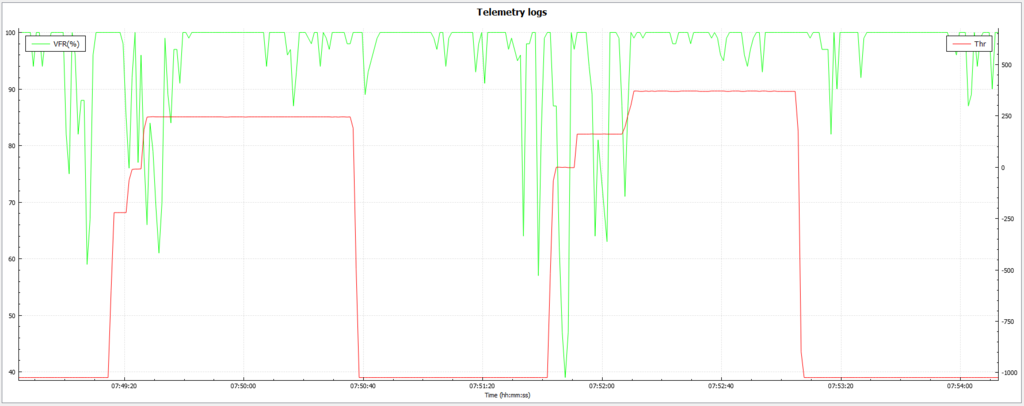

No to logi z przepustnicą:





Niby jest związek, ale na powiększeniu widać to tak:





Szpilki pojawiają się przed dodaniem gazu i to kilka kilka, kilkanaście sekund przed. Więc to raczej nie to.



Co ciekawe inny dzień w tej samej miejscówce już pokazywałem wcześniej i był całkiem poprawny. No nic będę jeszcze próbował w innym miejscu.



[Patryk Sokol]

Dziwaczna sprawa.



Ja bym porobił takie próby:
1. Loty w innej miejscówce
2. Loty w górę i w dół na tej miejscówce, na stałej przepustnicy



Inne modele robią tam problem?

[Market]

Wracam do tematu.

Zrobiłem parę testów w innej miejscówce. Test na stałym gazie, mniej więcej na tej samej wysokości i przy mniej więcej podobnych odległościach. Wynik wskaźnika ValidFrameRate w tej samej skali pionowej jest taki:

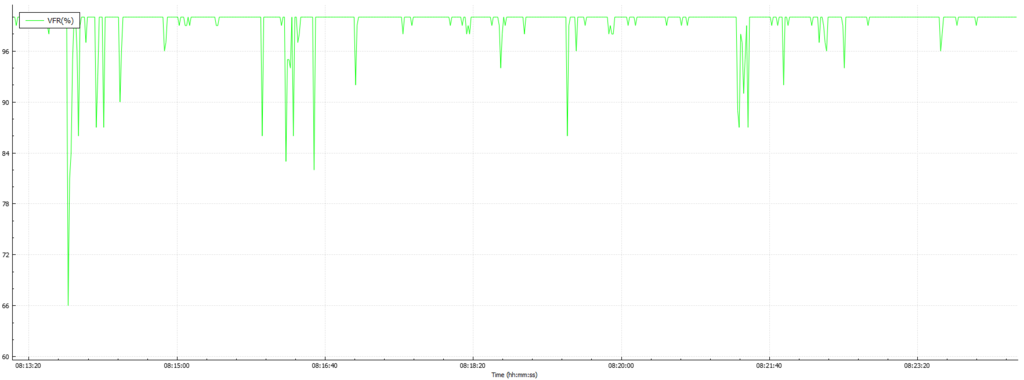

Dotychczasowa miejscówka, gdzie bywają problemy:

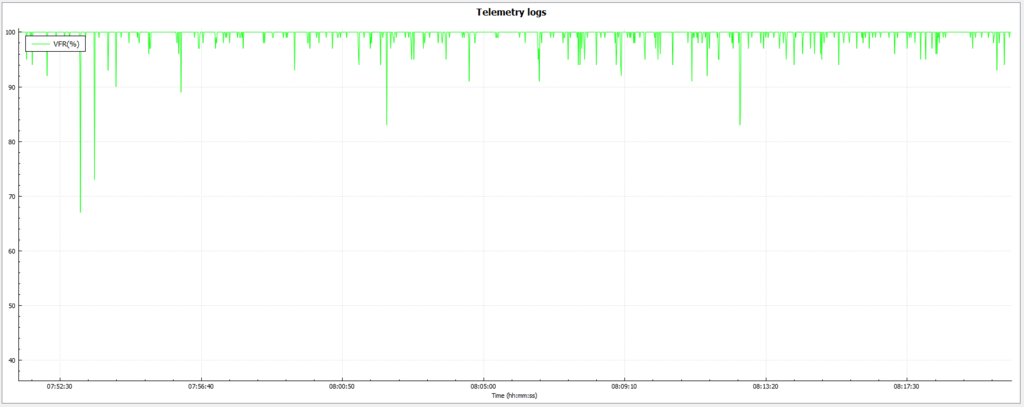

Inna miejscówka:



Konkluzja - Widać wyraźnie, że zakłócenia i gorsze wyniki VFR to jednak wina miejscówki.

Co ciekawe zauważyłem, że problemy zdarzają się zawsze w tym samym miejscu i tylko na niewielkiej wysokości. Przelot nad tym samym punktem, ale wyżej jest bezproblemowy.
