Prośba o profil do modelu RWD 17W


stema
 Share

Recommended Posts

"Naszło" mnie na rysowanie modelu RWD 17W.

Ma latać na pływakach jak i z podwoziem lądowym.

Skala 1:4, a zatem rozpiętość 2,5 m.

Przed postawieniem Go na pływaki był to samolot szkolono-akrobacyjny, a więc model powinien trochę "pokręcić" na zawodach w powietrzu.

Oryginalny profil był IAW 170, ale jak będzie się zachowywał w modelu akrobacyjnym?

Kolega lata modelem o podobnej wielkości z profilem TsAGI R3a 12%, pytałem, ale nie próbował kręcić akrobacji.

Myślę o NACA 2412 lub 15, ale są tu Koledzy bardzo biegli w zagadnieniach profili do modeli.

Bardzo proszę o pomoc. :D


Link to comment
Share on other sites

Postaw mi kawę na buycoffee.to

Samoloty RWD miały małą cechę objętościową statecznika poziomego.

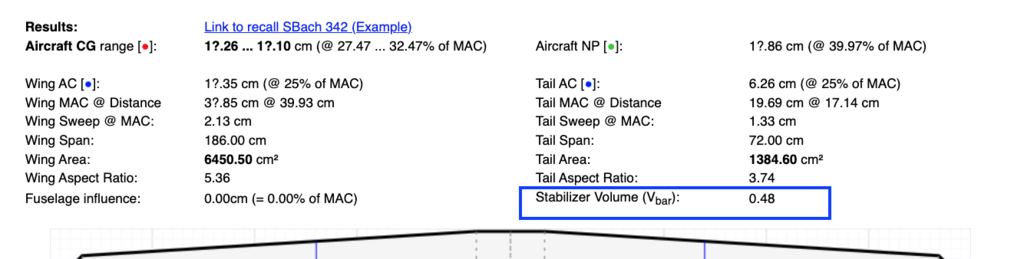

Najpierw trzeba wrzucić wymiary np do cgCalc i sprawdzić Stabilizer Volume (SV).



1008739810_Zrzutekranu2023-12-14o19_32_49.thumb.png.2ccf10685e317fade3b3e6e7493162ef.png





Profil Tsagi R3a cechuje mały Cm i przy małym SV może się sprawdzać.



Masz jakieś rysunki profilu IAW 170? albo koordynaty?

Link to comment
Share on other sites

15 minut temu, jarek_aviatik napisał:

Masz jakieś rysunki profilu IAW 170? albo koordynaty?



Nie udało mi się znaleźć, pojawia się tylko IAW 140.



Dobierzesz mi jakiś sensowny profil do tego modelu Jarku.?

Link to comment
Share on other sites

1 minutę temu, stema napisał:



Nie udało mi się znaleźć, pojawia się tylko IAW 140.



Dobierzesz mi jakiś sensowny profil do tego modelu Jarku.?

Pytanie o tą akrobację - jakoś mocno zaawansowaną chcesz kręcić?

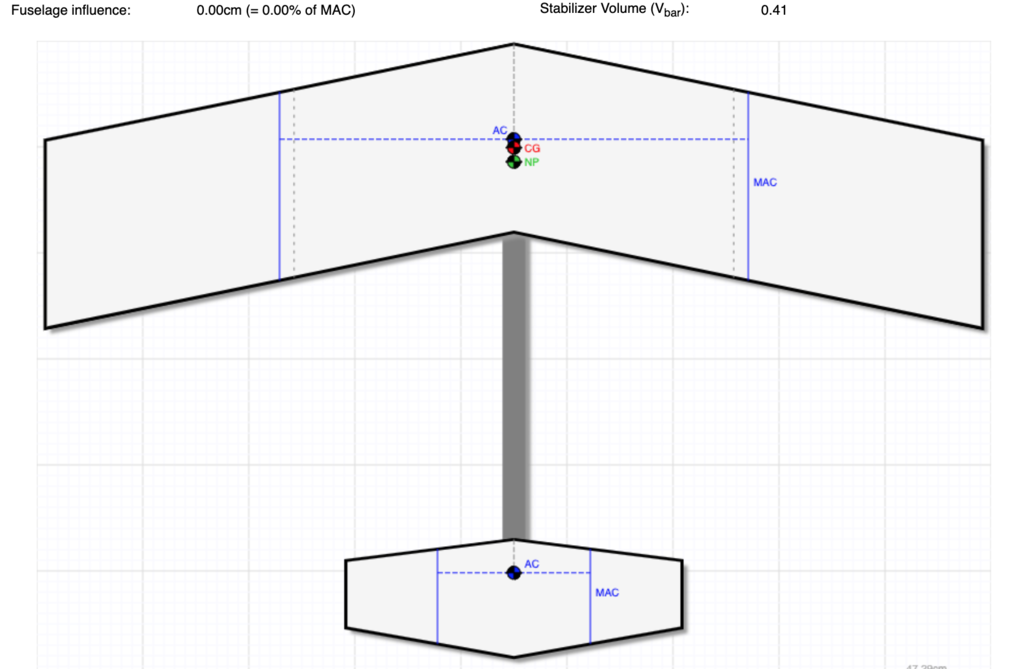

Tak na szybko wrzucając zgrubne wymiary do cgCalc - SV wychodzi ok. 0,4 - tak na pograniczu.

Mogę coś poszukać, ale jak możesz, to podaj mi dokładniejsze wymiary modelu.



Zrzut ekranu 2023-12-14 o 19.57.56.png

Link to comment
Share on other sites

3 godziny temu, jarek_aviatik napisał:

OK, postaram się poszukać coś przez weekend (policzę dokładniej SV) i coś zaproponuję.



Bardzo dziękuję za chęć wsparcia. :D

Moja prośba wynika z obawy, że model na oryginalnym samostatecznym profilu samolotu może odmówić akrobacji.

Tak było z oryginalnym samolotem. Wojsko zwróciło się do biura RWD po otrzymaniu pierwszych egzemplarzy o "popsucie" samolotu gdyż był tak stabilny, że m/in sam wychodził z korkociągu i po pół zwitki przerywał beczkę.

Inż Żurakowski przeprojektował skrzydło (niżej), ale  moje jest w starej wersji.


Link to comment
Share on other sites

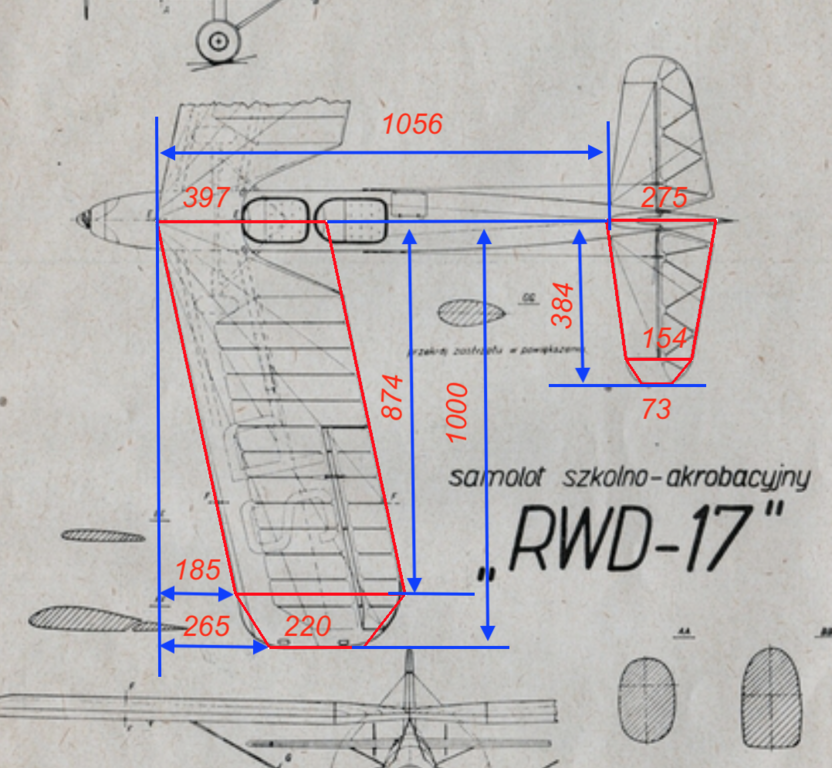

Zrobiłem dokładniejsze rysunki dla rozpiętości 2000 mm

2136118432_Zrzutekranu2023-12-16o13_38_58.thumb.png.e7265297b4c79e30137194162dc06eb5.png



Cecha objętościowa wychodzi 0,528 całkiem ładnie. Wobec tego możesz zastosować NACA 2412 / 2415, GOE 676, pewnie na tym Tsagi też by kręcił podstawowa akrobację.

Jakie kąty zaklinowania przewidujesz?

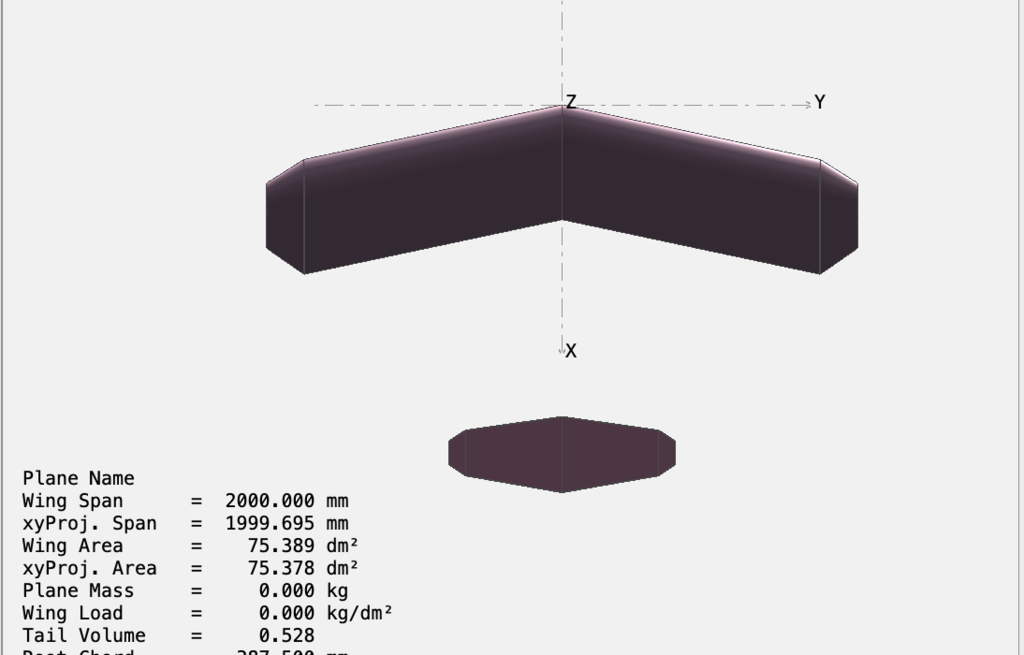

1744646906_Zrzutekranu2023-12-16o13_48_32.thumb.png.99350c0934c68dfcc06681ef14afc3dd.png

Link to comment
Share on other sites
