SAB Avio Lizard EDF - projekt R&D


Rekomendowane odpowiedzi

W zeszlym roku na jesieni zastanawialem sie czym modelarskim zajac sie w zimowe wieczory. Chcialem cos ambitnie podlubac i wykazac sie inzyniersko :)

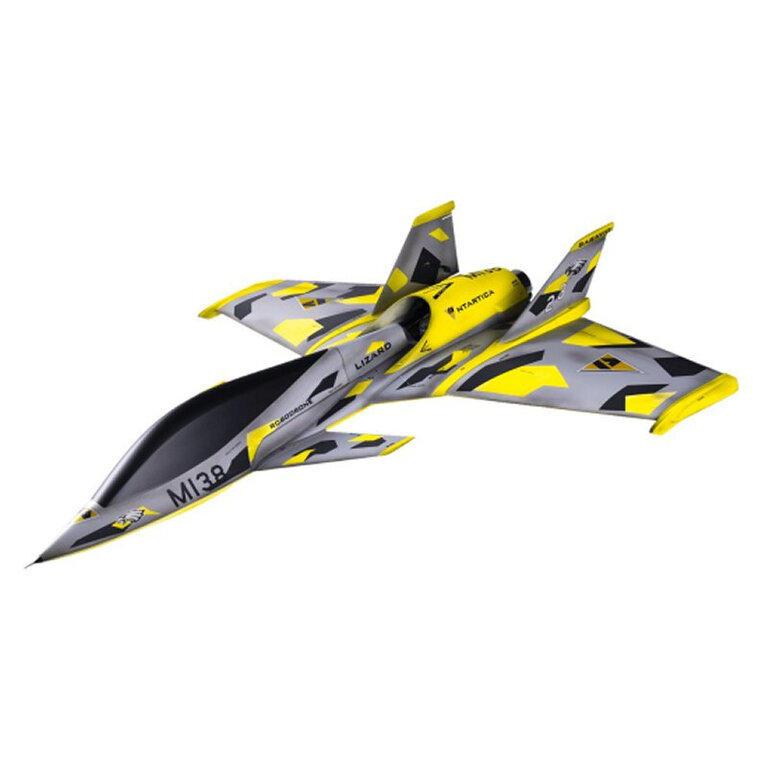

Wybor padl na SAB AVIO Lizard.




Jest to model na turbine lub EDF 120mm, w przypadku turbiny jest dostepne wektorowanie ciagu.
Co to za dyskryminacja elektrykow! Stwierdzilem, ze sam zrobie wektor ciagu, a EDF wstawie 130mm, zeby mial wiecej ciagu statycznego. EDF jest na wierzchu, wiec uznalem, ze nieco wiekszy sie zmiesci.

Jeszcze nie mialem stycznosci z EDFami wiekszymi niz 90mm i chcialem rozszerzyc horyzonty ;)

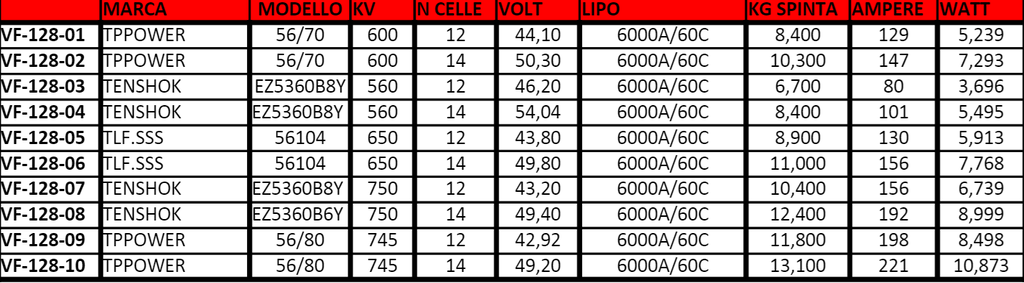

Wybor padl na: https://www.turbines-rc.com/en/schubeler/1281-schubeler-ds-98-hst-v2016-128mm-carbon-edf-ducted-fan-dsm-6036-600kv-motor-.html

Schubelery nie sa tanie, a HST to juz calkiem $$$ kosmos... no, ale swieta sie zblizaly :)

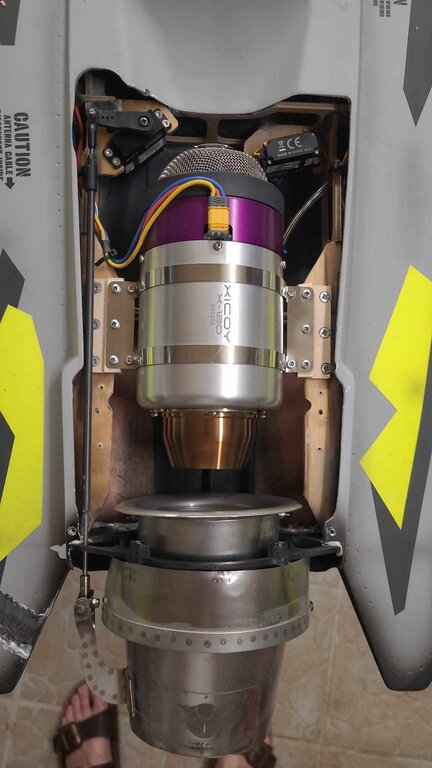

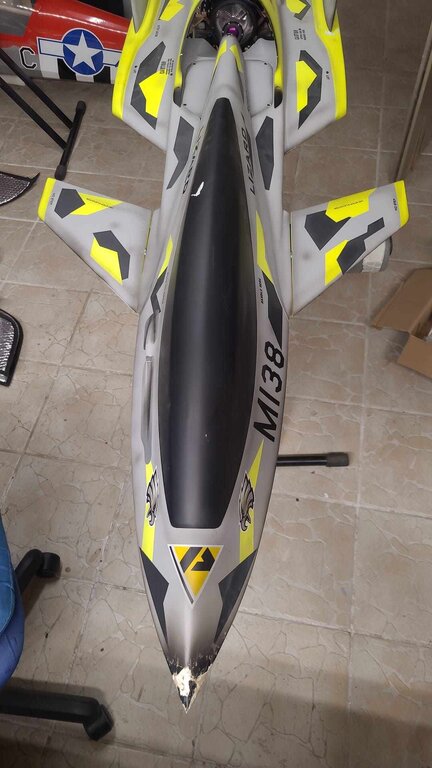

Kupilem na RC-Network.de lekko bity model w ktorym byla wstawiona turbina:






Tysiac Euro za wszystko (model, serwa zamontowane, podwozie - wszsytko z wyjatkiem turbiny), tak wiec dobry deal moim zdaniem.

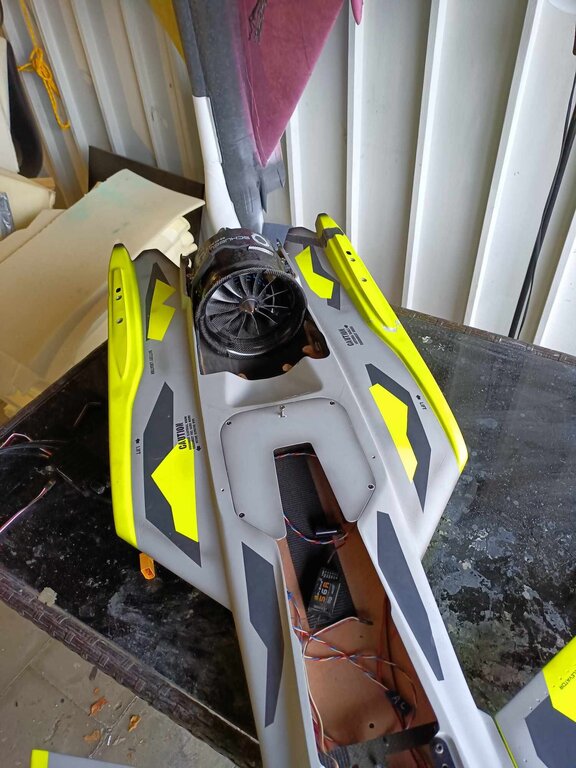

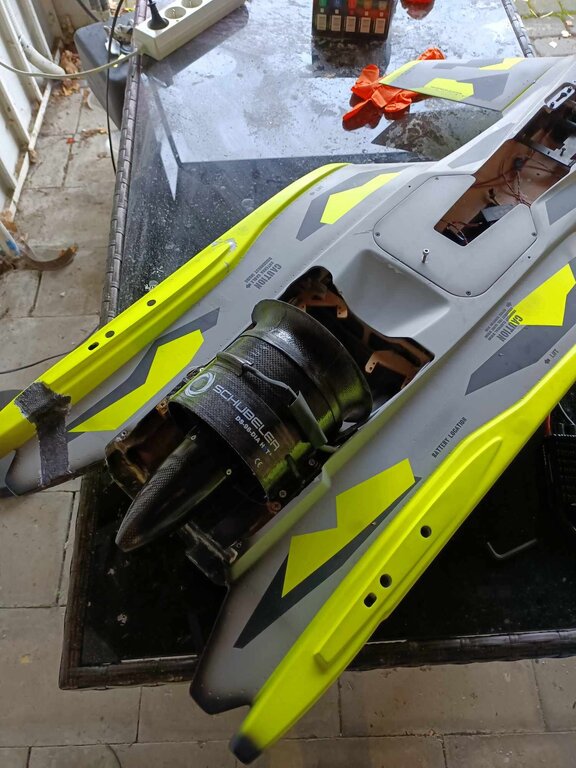

PIerwsze przymiarki wygladaly tak:

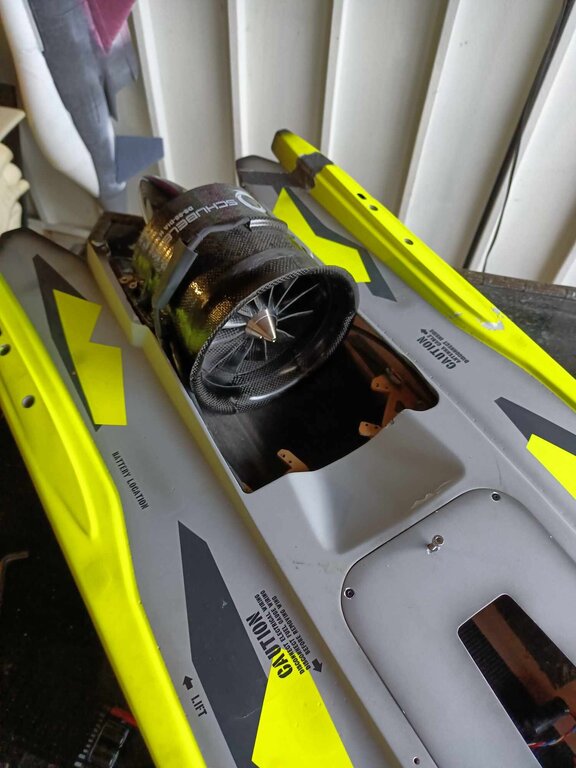

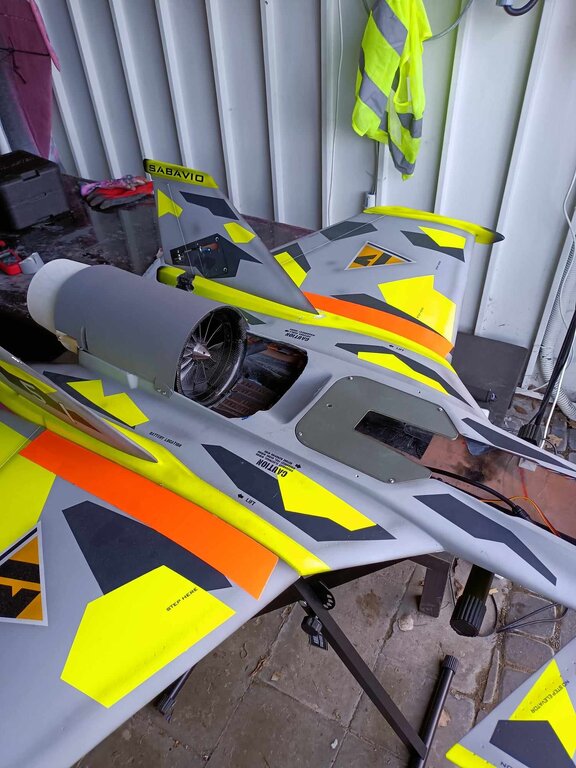

Ale potwor, ledwo sie miesci ?

Myslalem, zeby uzyc tych samych uchwytow do serw sterujacych wektorem, ale nie ma ktoredy puscic popychaczy. Poza tym, najlepiej miec pusta przestrzen przed EDF, dla najlepszej efektywnosci.

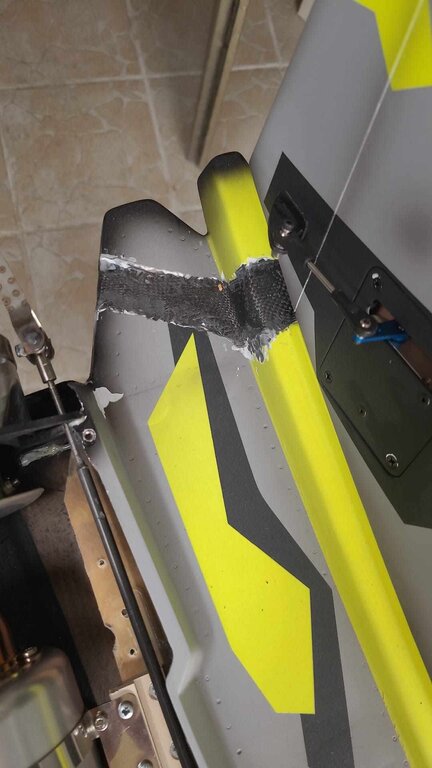

Tak wiec wycialem je - serwa wstawie jakos za EDF.

Innym tematem bylo dodanie "thrust tube". Chcialem krotka, bo jeszcze musze za nia wektor wstawic,  100% FSA (max wydajnosc i ciag statyczny).
Wzialem tube z darmowego projektu znalezionego w internecie, przeskalowalem, skrocilem i po kilku (bardziej 8 niz 3 ;)) probach mialem gotowy wydruk 3D. Tak samo z ukladem wektorowania ciagu - wzialem design z Su-XR, ktory powiekszylem.
Sporo dlubania, wydrukowalem tez mocowania do serw, wycialem dziure na orczyk itd.
Efekt na zalaczonym video - dziala!!!



Przez to ze dodalem wektor, nie moglem juz uzyc fabrycznej pokrywy silnika - sa niska byla z tylu, nawet gdy odcialem kawalek.  Poprosilem kolege, zeby zrobil mi podobny design ale z szerszym tylem. Wydrukowalem go z LW-PLA-HT i przetestowalem. Pasuje! Zrobilem test statyczny. Wszystko dziala, ale kiedy dalem wiecej gazu to pokrywa silnika zaczela sie uginac do srodka xD Taka moc, ze ja zasysalo do silnika :D Za maly doplyw powietrza.
OK, pora na rozwiazania radykalne:
- redesign i skrocenia pokrywy silnika - teraz zaczyna sie rowno z silnikiem. Musialem wywiercic dodatkowe otwory po bokach kadluba, zeby moc na przykrecic.

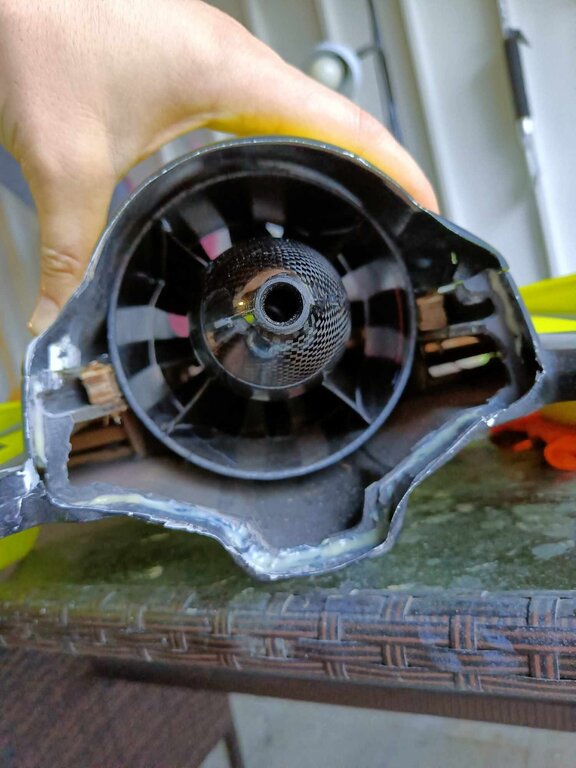

- wycialem "cheater hole" przed EDF
EDF ma teraz maksymalna ekspozycje.

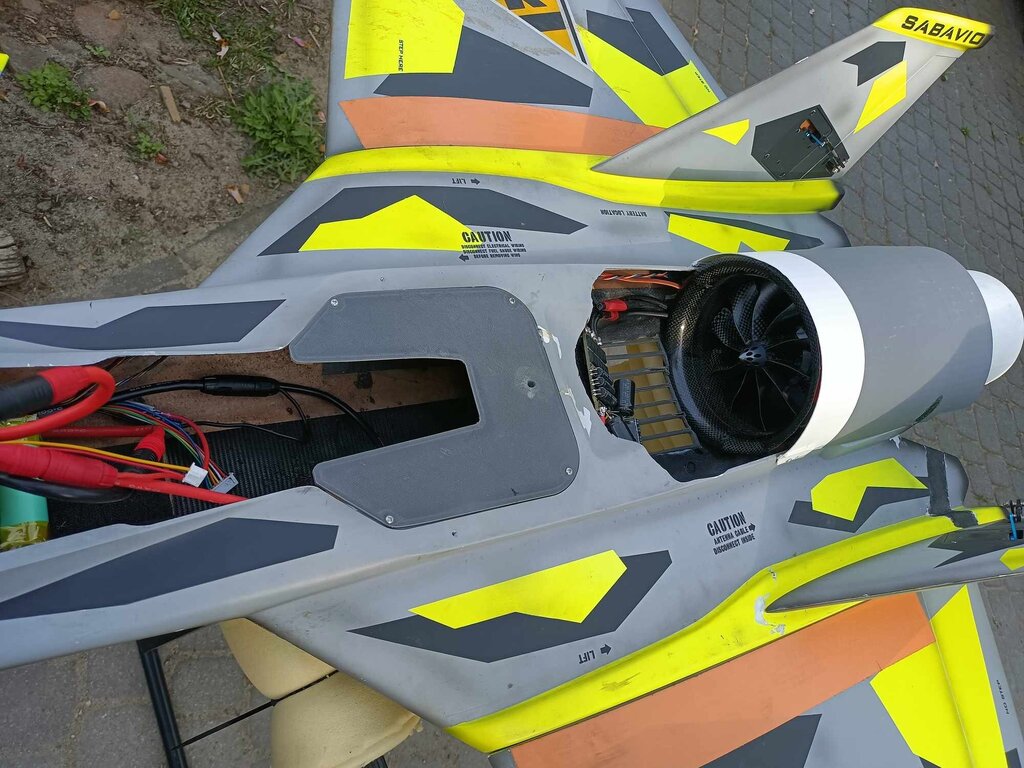

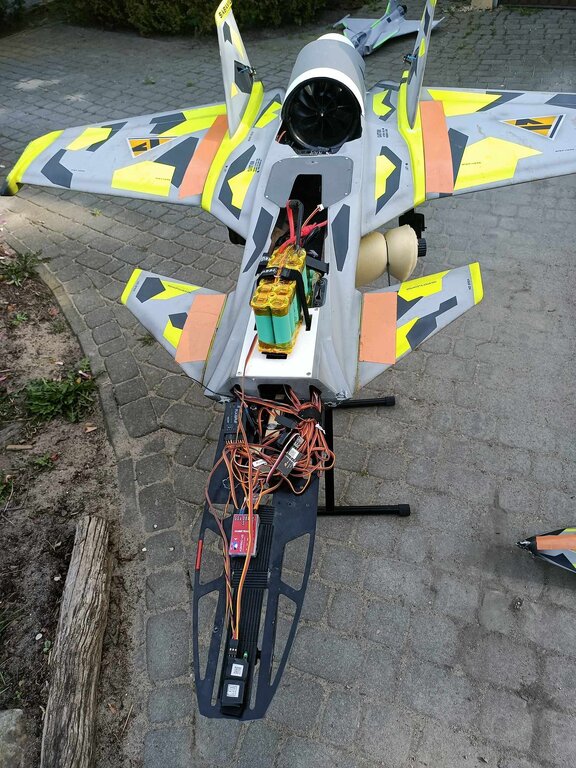

Wyglada to tak:


Rownolegle, chcialem, zeby model byl jak najlzejszy. Kilka pomyslow podsunal mi ten filmik:

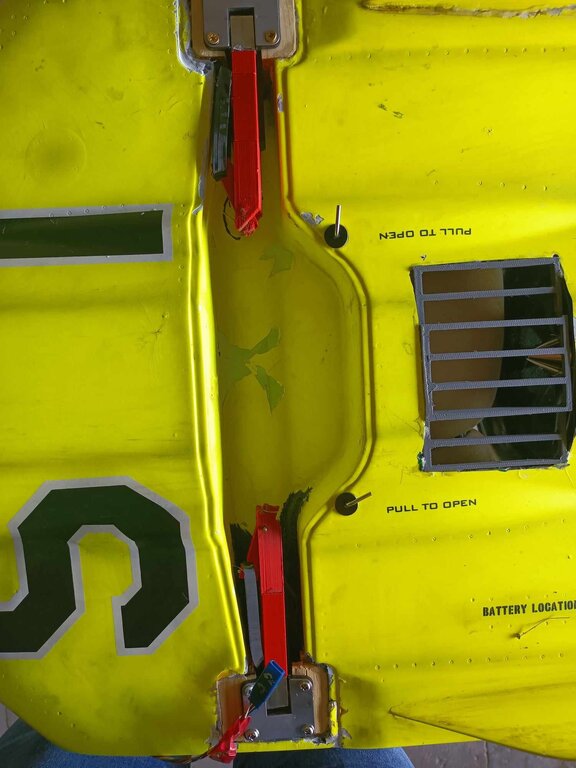

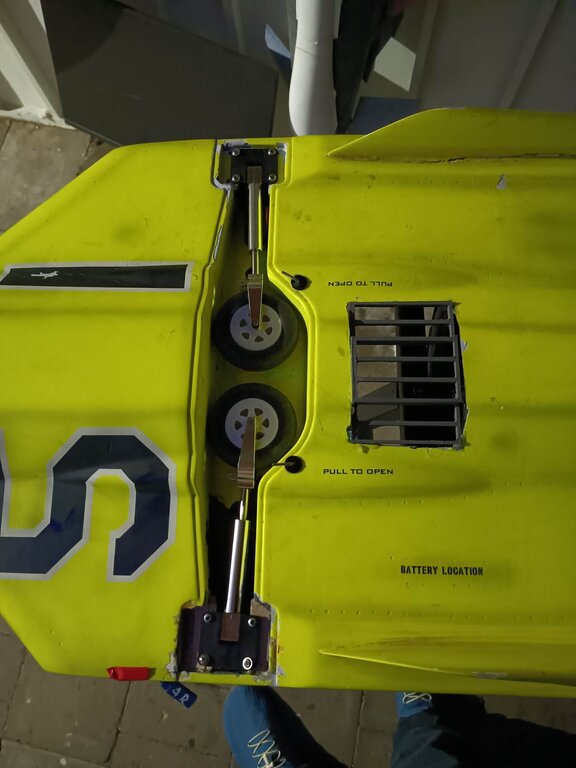

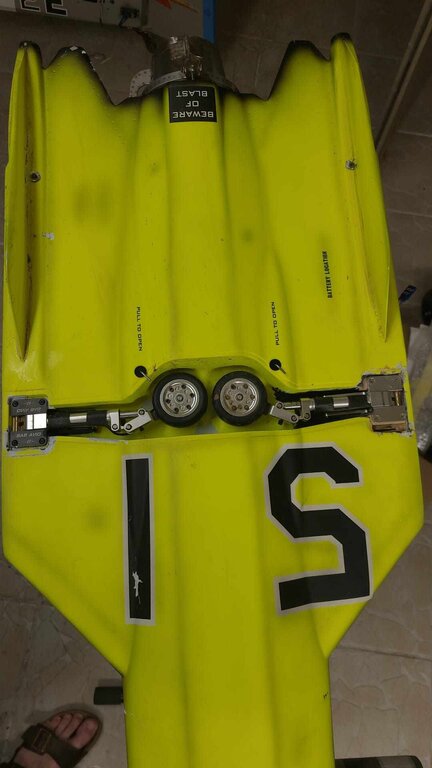

Ja wymienilem pokrywe zbiornika paliwa na wersje drukowana z LW-PLA-HT - "50g oszczednosci". Na filmie jest opisana wymiana kol i wywalenie hamulcow. Ja z ciekawosci wymontowalem i zwazylem cale podwozie: 600g!!! Jeszcze zanim polozylem to na wadze, trzymajac w reku wiedzialem ,ze cos z tym trzeba zrobic. Zainspirowalem sie tym filmikiem:

Myslalem, ze od tego czasu sa jakies designy dostepne. Okazuje sie, ze nie! Nie ma ani jednego projektu drukowanego podwozia do duzego jeta ?

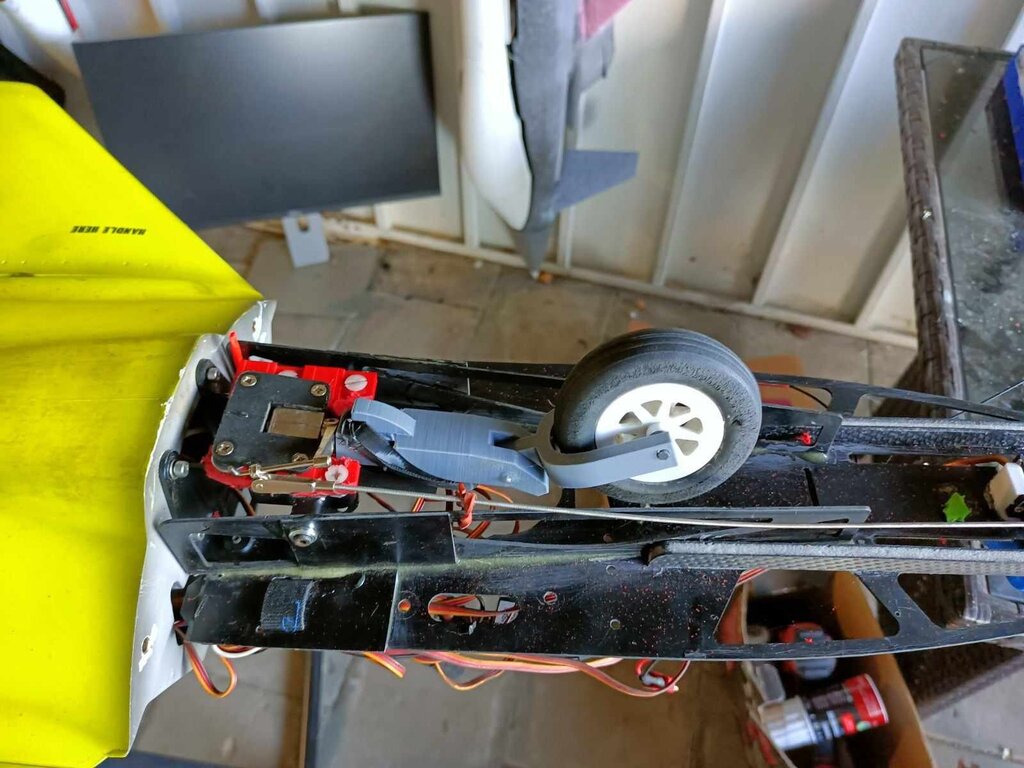

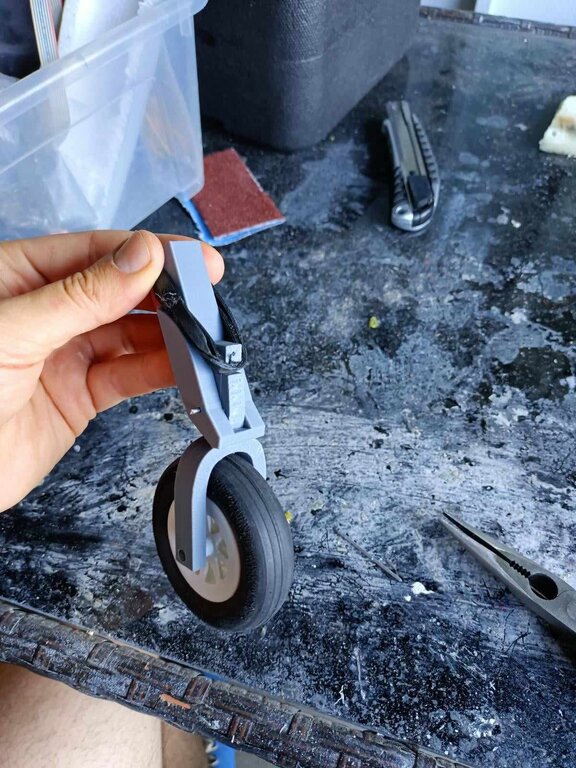

No to sprobuje moze uzyc czegos co mam na stanie. Przednie kola z Freewing F-22 sa dobrego rozmiaru:

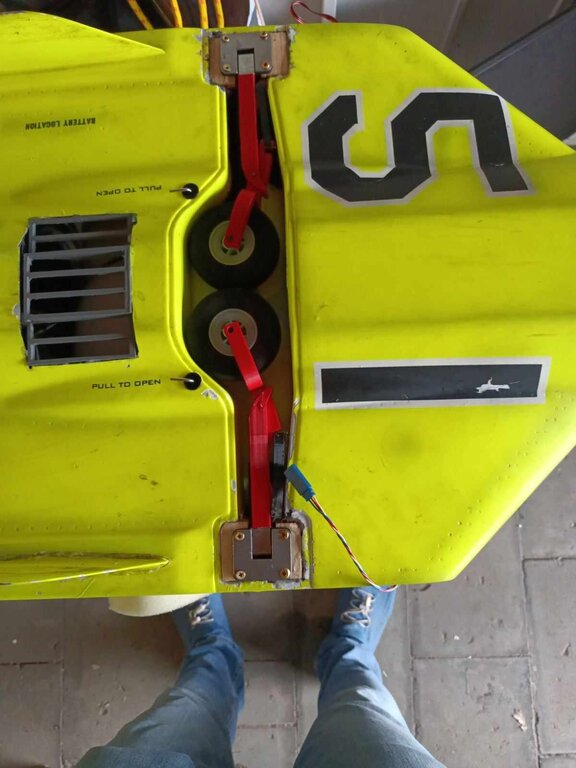

...phi, wylamaly sie przy pierwszym ladowaniu :( Zbyt sztywne. Ok, challenge accepted - razem z kolega zrobimy sami to podwozie!
Nie byl to prosty proces, w skrocie:




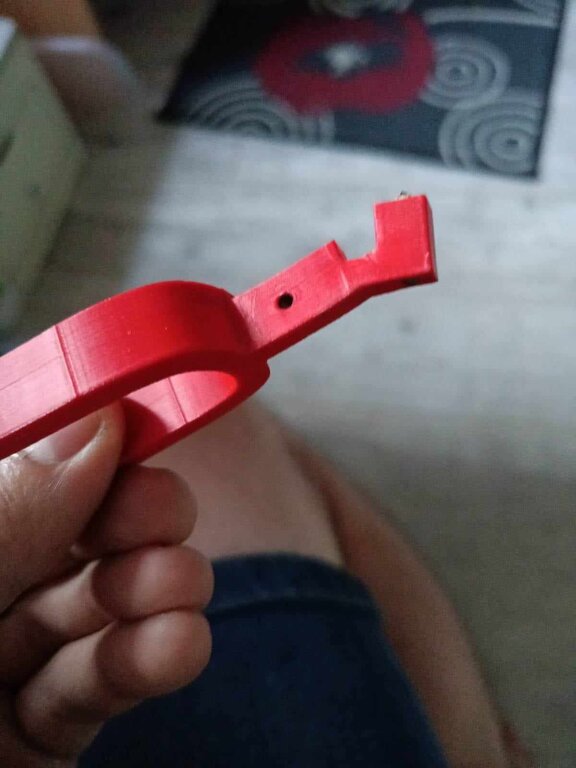

Mysle, ze caly design przeszedl przez KILKADZIESIAT iteracji: montaz -> start i ladowania -> zlamanie w jakims miejscu -> wzmocnienie i nowy design



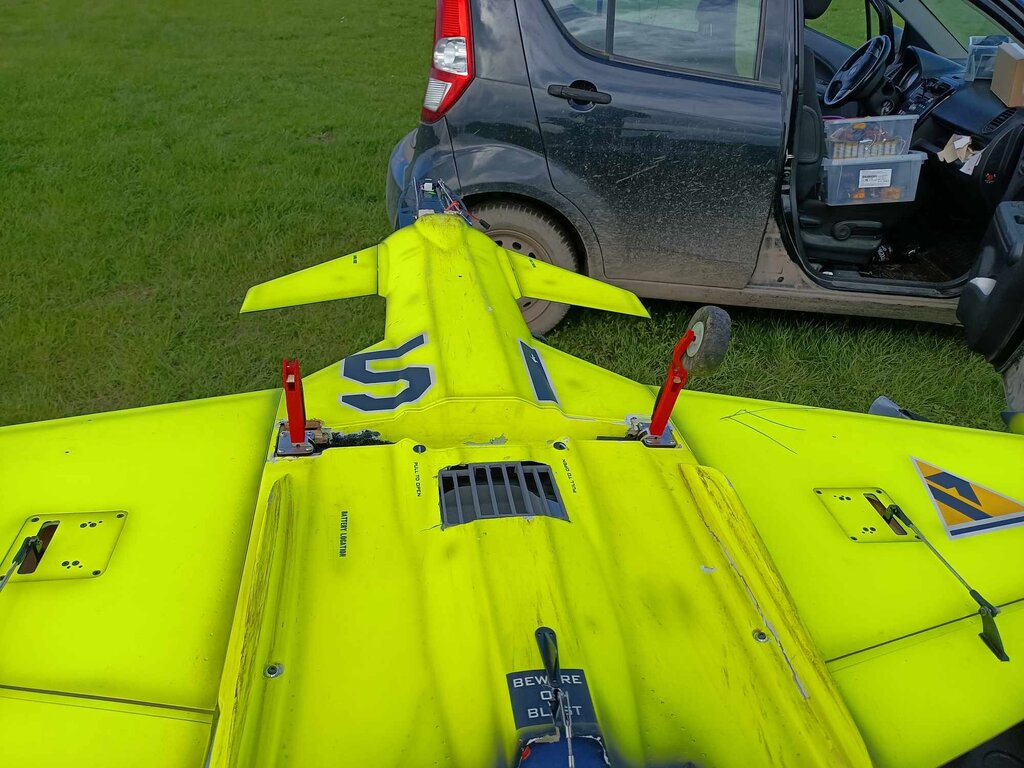

Ale mysle, ze finalnie sie to udalo. Mam podwozie z wiekszymi oponami (na trawe im wieksze tym lepsze) i tanimi plastikowymi 5mm mechanizmami. Spokojnie wytrzymuje ladowania jak na lotniskowcu :) Podwozie ladnie, gleboko sie wygina i wraca do pierwotnego polozenia. Calosc wazy ok 250g i kosztuje ulamek ceny tego oryginalnego:



Szkieletem podwozia jest rurka weglowa 7/5mm, a w nia wepchniety jest pret weglowy 5mm, wokol tego tyle PLA ile sie tylko zmiesci. Widelec wzmacniany 2mm pretami stalowymi. Gumka amortyzujaca jest drukowana z TPU. Probowalem sprezyn ,ale bardzo ciezko dobrac odpowiednia, pod katem obciazenia, dlugosci i mocowania.
Jeszcze troche potestuje i razem z kolega mamy zamiar opublikowac ten design - bedzie do kupienia za 10-15 euro na cults3d.
