Madman 1150mm Relacja

[Matrik123]

Witam, mam pytanko, udostępnił by mi ktoś plany tego cuda .?



Chciałbym zrobić ten model ale ze skrzydłami ze Styroduru ;]



Myślicie ze coś takiego miało by szanse wznieść się w Niebo .?

[robraf]

plany madmana są na stroce Dariusza Mulara

[Matrik123]

Dziękuję ;]



Teraz muszę co nieco przemyśleć i jeśli już bd wszystko zapięte na ostatni guzik (jak już na 100% zdecyduje sie na ten model) to myślę że do wakacji bd powolutku męczył sie z tym cudem ;-)

[Way]

Mateusz, tu nie ma czym sie męczyć. Budowa modelu prosta jak cep. Skrzydlo zbudujesz w 3 godziny. Kadlub i reszta balsowych elementw drugie tyle. Żeby żeberka byly identycznie to zrób po wzornik ze sklejki 5 mm. Tak jak to Dariusz Mular zrobil. Potem leci szybko. A mowie Ci, model wdziecznie lata. Tu masz link do mego madmana

Pomin poczatek z odpalaniem silnika bo zalalem :oops: Do lądowania sam podchodzi

[cyrax_ojz]

mój cały czas w dobrej kondycji











http-~~-//www.youtube.com/watch?v=_s-VsSOC7so

[Matrik123]

Nie mogę się nigdzie doszukać, jak wygląda dostęp do elektroniki...

zdejmowana kabinka?

jakieś klapki?





Jakie masz tam dźwigary?

Jak mocowany jest płat, z przodu "kołki" do kadłuba a z tyłu? (jeżeli można to proszę o jakieś zdjęcie/chodzi o ten element zamykający kadłub pod skrzydłami)



Jakieś ogólne uwagi przy budowie modelu? (taka sama rozpiętość)

[cyrax_ojz]

dostęp do pakietu regulatora jest od spodu zrobiłem klapkę z zamkiem między wręgą silnikową a podwoziem reszta kabli z odbiornikiem jest pod skrzydłem



kabinka jest na stałe



dźwigary sosna 3x5



więcej o moich madmanach jest tu :

http://rcclub.eu/vie...php?f=15&t=1829





zrobię kilka zdjęć to rozjaśni ci to troszkę temat

[przemo]

Hej odgrzeje troszeczkę temat z racji zabrania się za budowę Madmana w rozpiętości 1,1 metra. Skrzydło jest już praktycznie ukończone jutro postaram się wrzucić jakieś zdjęcie. Rozpiętość modelu jest zmieniona i mam troszkę pytań odnośnie użytych materiałów. Więc tak kadłub mogę zrobić z balsy 3 mm ? Czy użyć balsy twardej choć w okolicy nie mogę nigdzie takiej nabyć. Stery wykonać z zwykłej balsy 6 czy 8 mm? Podwozie mogę wykonać z blachy duralowej o grubości 2 mm? Nigdy nie miałem z takimi podwoziami styczności więc z stąd moje pytanie. Bardzo proszę o pomoc autora tematu bądź inne osoby które budowały ten model w tej rozpiętości Maćku jak byś znalazł coś wolnego czasu bardzo proszę o wrzucenie bardziej szczegółowych zdjęć Twojego Madmana a w szczególności mocowanie skrzydła, otwory rewizyjne będę niesamowicie wdzięczny za uzyskaną pomoc

[cyrax_ojz]

boki kadłuba z balsy 3mm standard spokojnie

stery z 6mm



podwozie mam z pręta stalowego 3mm jak to się ma do aluminium nie mam pojęcia

[przemo]

Dziękuje za szybką odpowiedź oczywiście na szczegółowe zdjęcia Twojego Madmana nadal mogę liczyć ?

a tak wygląda skrzydło do mojego Madmana. Brakuje mi tylko wyrównania na spływie i żebrach do kesonu z drugiej strony i powoli będę brał się za lotki a potem lecę z kadłubem

[cyrax_ojz]

nie mam zbytnio czasu na rozbieranie i robienie zdjęć







odsyłam do strony Darka gdzie jest wszystko



http://www.dariuszmular.com/madmanevoniuanse.html

[przemo]

Tą stronę co podałeś to studiuje codziennie a przynajmniej za każdym razem jak zasiadam do modelu ... dziękuje ... byłem tylko ciekaw jak Ty to rozwiązałeś w swoim modelu, który z resztą mi się bardzo podoba.

Pozdrawiam

[przemo]

Prace posunęły się do przodu ... Skrzydło gotowe brakuje tylko lotek Wyciąłem wszystkie wręgi, które czekają na ażurowanie oraz boki kadłuba, które w zasadzie również czekają na ażurowanie.

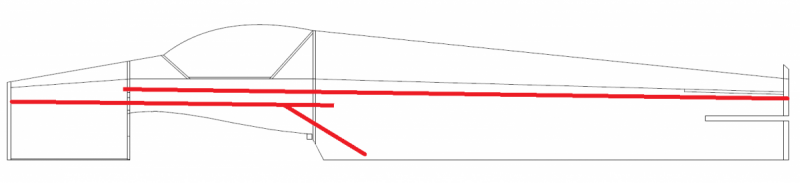

Jak myślicie jak puszczę tylko jedną listwę sosnową 2x10 mm przez całą długość kadłuba (oczywiście w obu połówkach) to w zupełności wystarczy ? Na zdjęciu jest zaznaczone kolorem czerwonym położenie tej listwy





Czy może coś pokombinować i dać coś takiego ... przeglądam non stop kilka relacji z budowy Madmana i tak podpatrzyłem coś takiego



[cyrax_ojz]

kadłuba jeszcze nie złamałem



[przemo]

Dzięki Maćku bez chwili zastanawiania zrobiłem tak samo. Wręgi po ażurowaniu zostały już wklejone w jedną z połówek kadłuba. W drugiej wrędze wywierciłem już dziury pod kołki do montażu skrzydła. Po domu walały mi się kołki drewniane fi 6 mm używane w meblarstwie więc zaadoptowałem je do Madmana kołki tylko tak są włożone we wręgę, do celowo będą wklejone w skrzydło



Tak mocno zabrałem się za ażurowanie kadłuba, że nie popełniłem błąd czyli wyciąłem za dużo balsy i brakło mięsa do zrobienia gniazda po serwa do SK i SW no ale jakoś trzeba było ratować sytuację i zrobiłem tak



a od środka puściłem jeszcze listwy sosnowe 3x5 mm które wzmocnią doklejony element balsy a dodatkowo będzie można dobrze przykręcić serwo



Teraz myślę jak dobrze zamocować silnik i podpatrzyłem na innej budowie że może przykleję nakrętki po wewnętrznej stronie wręgi co sprawi że sklejka nie będzie się obrabiać jak to miało czasami miejsce przy przykręcaniu silnika wkrętami. Dodatkowo przykręcając silnika nakrętka będzie się dociskać do wręgi co stworzsy dobre mocowanie silnika tyle w teorii sprawdzę to w praktyce

[przemo]

Maćku a gdzie znajduje się SC w Twoim Madmanie?

[przemo]

Połówki kadłuba połączone ze sobą nie ma na razie wręgi silnika ale będzie bo być musi Dorobiłem statecznik pionowy i zabrałem się tworzenie garba z balsy 1,5 mm





Wkleiłem również kawałek sklejki w ogon co by zrobić konkretne podparcie pod tylne koło ogonowe



[przemo]

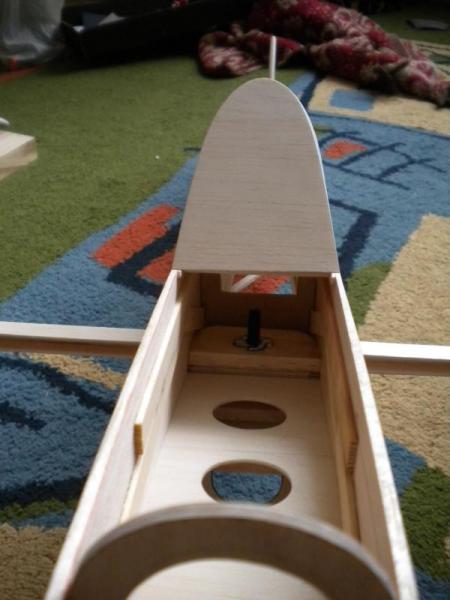

Taki malutki postęp prac ... na początek troszeczkę się cofnę wstecz i dodam jeszcze jedno zdjęcie sprzed przyklejeniu garbu z balsy 1,5 mm. Doklejony pręt węglowy 2 mm po całej długości grabu dla lepszego formowania jak i przyklejenia garbu.



Zrobiłem mocowanie podwozia na dwie śruby nylonowe 6 mm



jak również mocowanie płata na jedną śrubę nylonową 6 mm



I w końcu zabrałem się za wręgę silnika ... że już miałem dość mocowania silników na wkrętach do drewna po paru odkręceniach silnika i regulacji skłonu bądź wykłonu lubi się obrobić to z tyłu wręgi dokleiłem kawałek sklejki 1,5 mm i wbiłem w to 4 nakrętki kłowe M3



i od strony silnika





Z rozpędu wygiąłem podwozie z blachy duralowej 2 x 30 mm i przykręciłem do modelu i mój Madman wygląda już tak



śruby na kołach o wiele za długie tak tylko do zdjęcia zmontowałem na szybko

[przemo]

Dzisiaj jeszcze przed wyjściem do pracy zdążyłem wyciąć i posklejać ster kierunku ale coś dodałem od siebie i troszeczkę zmieniłem, dosłownie szczyptę tylko



Powoli zbliżam się do zamknięcia kadłuba od góry a co do kabiny to postanowiłem że zrobię tylko owiewkę nie pełne oszklenie a do środka wyląduje jakiś pilot więc zaczynam się za takowym powoli rozglądać



CDN ...

[przemo]

No to teraz potrzebuje znowu pomocy ... na warsztacie leży mocowanie pakietu ... wymyśliłem coś takiego w poprzek komory idą listewki sosnowe 2x10 mm i jedna wzdłuż kadłuba ... coś ala rama z łóżka. Listwy co idą w poprzek kadłuba wspierają się na podłużnicy przyklejonej do boku kadłuba. Mocowanie pakietu przewiduje na rzepie na zdjęciu widać gumki recepturki więc proszę się tym nie kierować. Rzepę mam zamiar zapinać o listwę biegnącą wzdłuż kadłuba. Jak myślicie ma takie mocowanie sens czy raczej nie ???

Zdjęcia

Widok z góry ...



widok z dołu
