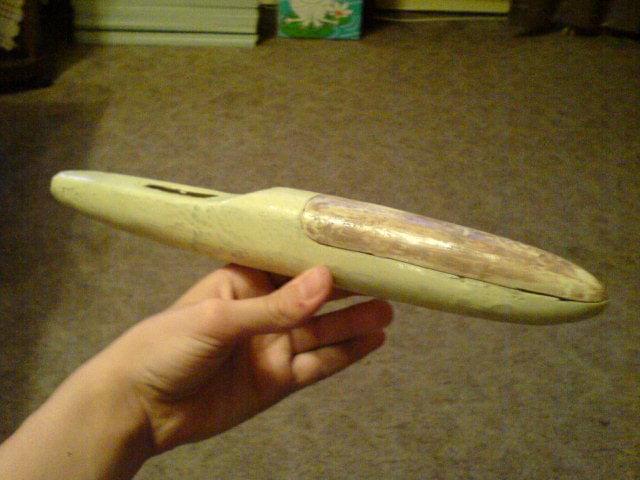

Kubad Posted June 22, 2007 Share Posted June 22, 2007 Witam :twisted: Zabrałem się za budowe DLG opartego na planach SuperGee2. Płat i stateczniki takie jak w SG2. Kadłub wykonałem sam szklano - węglowy, nie jestem z niego do końca zadowolony ale narazie zostanie. Płat będzie styrodurowy + rowing i dwie warstwy tkaniny 33,(metoda VB) mocowany do kadłuba a nie do rurki. Waga: - Kadłub (bez rurki) 38g - Płaty styrodur ( jeszcze nie zalaminowane) 60g - Statecznik poziomy ( nie zalaminowany) 4g - Statecznik pionowy ( nie zalaminowany) 4g - 1000mm rurki 33g Nie patrzcie na malowanie kadłuba - wypadek przy pracy :oops: 4 komplety skrzydeł do SuperGee2 Laminowanie skrzydeł niestety dopiero po powrocie z działki w okolicach 29czerwca. Edit: Jaka jest długość belki ogonowej od splywu płata do końca modelu??Wyszło mi 63.5 chyba źle Link to comment Share on other sites More sharing options...

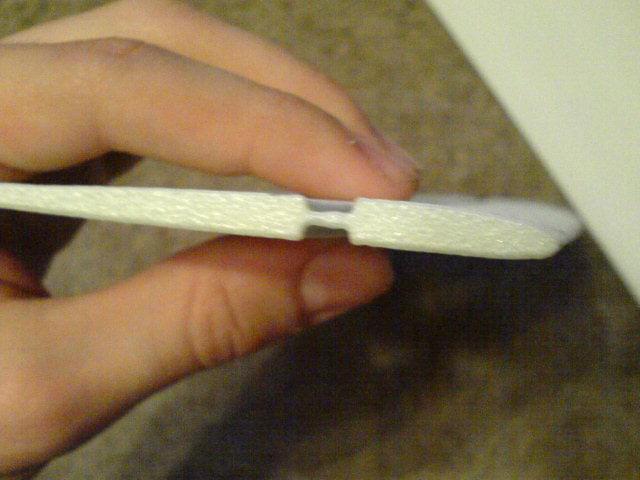

Guest Góra Posted June 22, 2007 Share Posted June 22, 2007 Mam pare pytanek, jako że już 2 podobne modeliki stworzyłem (hoho): -Jak ciąłeś rdzenie? -Dlaczego masz tak głęboki rowek na dźwigar? -Masz pompe próżniową? Kadłubik masz fajnego kształtu tylko gdzie w nim ukryłeś węgiel no i z jakiej tkaniny szklanej go wytłukłeś? POwodzenia w pracach, a przede wszystkim wytrwałości w dokładności do końca Za niedługo pojawi się na forum opis PIOGEE - kadłub mojej konwencji a skrzydełko podobnie jak SGee Link to comment Share on other sites More sharing options...
Kubad Posted June 22, 2007 Author Share Posted June 22, 2007 Rdzenie zamówiłem, są ze styroduru BASF 3035:) Rowek na dźwigar miał być 2x5mm i jest coś koło tego ale przy takich małych liczbach każdy mm to dużo, może rzeczywiście przesadziłem :roll: Mam pompe próżniową. Największy problem to worek i zawór. Worek już mam - kupiłem taki do odsysania powietrza przez odkurzacz. A nad zaworem i jego zamontowaniem jeszcze sie zastanawiam tak samo jak z montażem vacumetru (chyba tak to sie pisze). Jak go zamontuje przed workiem to będzie mi pokazywał ciśnienie wysysania a nie takie jak jest w worku. Trzeba go jakoś zamontować do tego worka :| AAA zapomniałem o najważniejszym: Kadłub to 2 warstwy 80g i jedna 30g + troche węgla w postaci rowingu w ważnych miejscach. Link to comment Share on other sites More sharing options...
Patryk Sokol Posted June 22, 2007 Share Posted June 22, 2007 Jako zawór polecam wentyl rowerowy. Wystarczy go włożyć w środek wężyka i trzyma świetnie :-) Link to comment Share on other sites More sharing options...
Artur z kołobrzegu Posted June 22, 2007 Share Posted June 22, 2007 a rdzenie od kogo i za ile ? pochwal się Link to comment Share on other sites More sharing options...
Rafal B. Posted June 22, 2007 Share Posted June 22, 2007 Jaka jest długość belki ogonowej od spływu płata do końca modelu??Wyszło mi 63.5 chyba źle Hmm mi wyszło 609 mm ale lepiej zrób tak odległość od spływu skrzydła do natarcia statecznika ( między 500 a 510 mm) Dodaj do tego szerokość statecznika poziomego plus 1 do 2 cm i teraz troszkę rurki na zamocowanie statecznika pionowego i gotowe. Mówisz że chcesz dać dźwigary rowingowe (szkło czy węgiel) 2x5mm? Kadłub wzmocniłeś jakoś w miejscach gdzie będzie przykręcane skrzydło i gdzie będzie mocowana belka ogonowa? Link to comment Share on other sites More sharing options...
Kubad Posted June 22, 2007 Author Share Posted June 22, 2007 Artur jak chcesz to dam namiary na PM. Powiem tylko że jak się komuś chce to znajdzie kogoś kto wytnie za 40 zł. Rafał, dzięki zrobie 605mm. Dzwigar to rowing węglowy (ten największy tex-1600). Mocowanie płata chce zrobić tak: W kadłubie w miejscu mocowania śrub do płata płytka ze sklejki 5mm, w kadłub i sklejke 2 rurki aluminiowe z gwintem które będą wystawać tak aby nałożyć na nie płat. W płacie 2 otwory z węglowymi rurkami. W efekcie nagwintowana rurka aluminiowa wchodzi w węglową w skrzydle i jest skręcona śrubami m5, nylonowymi. Kurcze :crazy: troche to trudno wytłumaczyć Tak sobie to wymyśliłem, :rotfl: Ale wszystko moge jeszcze zmienić Link to comment Share on other sites More sharing options...
Rafal B. Posted June 22, 2007 Share Posted June 22, 2007 Ważna jest waga. Jako że to twój pierwszy taki model to jego finalna waga czyli gotowego do lotu nie powinna przekroczyć 350 gram. Mocowanie chyba zaczerpnąłeś z oryginalnego sg. Ja w swoim modelu robię to tak: W kadłubie w miejscu gdzie mają być nakrętki pod śruby daje 3 warstwy węgla. a potem wklejam tam nakrętkę na poksipol. W skrzydle mam otwory zrobione i przez nie przechodzą tylko śruby. Link to comment Share on other sites More sharing options...
Kubad Posted June 27, 2007 Author Share Posted June 27, 2007 Jakie podciśnienie stosujecie w VB?? Gdzieś czytałem że mozna nawet -1 atmosfery ale to strzasznie dużo - więcej się nie da Bo ja jak robie 0.07mpa to pompa musi cały czas pracować ( worek puszcza). Link to comment Share on other sites More sharing options...
Gordon Posted June 27, 2007 Share Posted June 27, 2007 popracuj nad workiem , jak dobrze zrobie worek to trzyma cisnienie z dokładnośćą do 0,02 przez cała noc i nic sie nie włacza , a jak słabiej wyjdzie to raz na 2-3h sie włacza ale nie cały czas, wartosci cisnien 0,7-0,75 , wiecej nie wydala mi pompa Link to comment Share on other sites More sharing options...
Ben Posted June 28, 2007 Share Posted June 28, 2007 Bo ja jak robie 0.07mpa to pompa musi cały czas pracować ( worek puszcza). Worek można zrobić samemu i dosyć tanio :wink: Do tego celu wystarczy folia ogrodnicza ~ 0,1-0,15mm + akryl uniwersalny. Najlepiej kupić t/zw "rekaw rozciety" wewnatrz układamy laminowany element, jako uszczelnienie po obrzeżu (lacznie z wężykiem) stosujemy waleczek akrylu. Natomiast jako zawór zwrotny bardzo dobrze się spisuje akwarystyczny zaworek zwrotny :-) Link to comment Share on other sites More sharing options...
Ramzes18 Posted July 2, 2007 Share Posted July 2, 2007 Jak tam prace ? COs sie posunelo do przodu?? Link to comment Share on other sites More sharing options...
Kubad Posted July 4, 2007 Author Share Posted July 4, 2007 No więc połówka płata zrobiona i wyszła całkiem ładnie - bardzo mocno i waży zaledwie 70g. Ale jak się zabiore za wykończenie to jeszcze jej niestety troche wagi dojdzie Link to comment Share on other sites More sharing options...
Ramzes18 Posted July 4, 2007 Share Posted July 4, 2007 A jakie dales dzwigary? Takie pod jakie byly wycite skrzydla czy zrobiles cos z tym?? p.s. moze jakies fotki ;] Link to comment Share on other sites More sharing options...
kamil_rc Posted July 22, 2007 Share Posted July 22, 2007 Kuba jak tam prace nad modelem?? Masz moze jakies fotki? Link to comment Share on other sites More sharing options...
Kubad Posted July 22, 2007 Author Share Posted July 22, 2007 Wszystko jest już na ukończeniu. Skrzydła zalaminowane, wycięte są otwory na kable i serwa. Pozostało mi połączyć płat i zamontować wyposażenie. Niestety ciągłe wyjazdy opóźniają tempo prac, zdjęcia postaram się pokazać jak najszybciej. Link to comment Share on other sites More sharing options...
