PZL 104 Wilga - coś do nauki latania - plus... klapy! :)

[marek rokowski]

postanowiłem zaprojektować i zrobić zestaw - jakieś proste latawidło do nauki latania



a więc.. Wilga!



rozp. 1,20cm

reszta wymiarów z proporcji

waga: jak wyjdzie

czyli więcej detali wkrótce



po części koncepcyjnej i rysowniczej, odpaliłem ploter



na pierwszy strzał poszła maska:





potem kabinka:

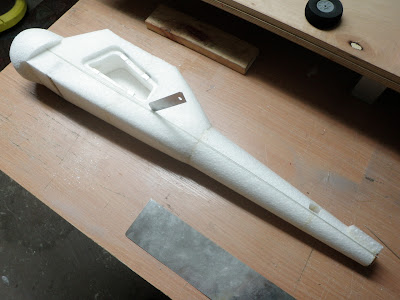

trochę szlifowania i kadłub zaczyna przypominać cośs znajomego:



skrzydełka:



no i pierwsze zestawienie wszystkiego w kupę:



ciąg dalszy nastąpi

[Wojtek Sz]

Marku! No no, rewelacja, kolejny ładny model.

[wojtekrc]

oglądam i kibicuję :jupi:

[noker]

wojtekrc, twój - bo twoje

[miksell]

No no no...

Widzę, że rośnie kolejne dziecko ;-)

[Leda_g]

Rewelacja

Ten pomysł z przodem i maską silnika - to jest to.

[Callab]

A to nie będzie ESA? ;-)



Jaki profil mają skrzydła?

[f-150]

Pewnie coś z rodziny NAO lub CRD ewentualnie CYP :wink:

[Callab]

CRD znam, tych dwóch pozostałych jeszcze nie poznałem ;-)



Moje pytanie jest związane z tym, że najchętniej (chyba) stosowanym profilem w modelach ESA (tak wiem, to nie jest ESA, ale Marek też takie robi) jest Clark Y. Dużo jest sprzecznych opinii nt. Clarka i klap dlatego chciałbym się dowiedzieć ... ale o tym w innym temacie:



http://pfmrc.eu/viewtopic.php?p=326580#326580

[f-150]

CYP- ClarkoYgrekoPodobny ;D

NAO-NAOko :rotfl:

[piotrek5384]

mam pytanie czy ty to wycinasz bo skrzydła s w całości więc nożem nie za bardzo

[ppompka]

Pan Marek ma styroploter CNC.

[marek rokowski]

profil powstał u mnie na desce - choć jest w dużej mierze zbliżony do Clarky-iego



no więc powklejałem wszystkie wzmocnienia:









wkleiłem podwozie i zrobiłem owiewki goleni:



przykleiłem usterzenie:



dorobiłem mocowanie skrzydła:





pooglądałem całość:



i idę zadowolony spać



zdjec jest więcej tutaj:

http://picasaweb.google.pl/1marekR/WILGA#

ponieważ powstają pod ew. przyszłą instrukcję montażu "step by step"

[thom]

Super ! Mam nadzieję, że to będzie kolejny zestaw napolskimniebie.pl, który znajdzie się "namoimbiurku" : )

[Marcin K.]

Jak masz jeszcze jedna wiglę wyciętą to mozemy porozmawiac na pw o cenie:) bardzo mi sie podoba sylwetka. No jest super! Gratuluję!

[marek rokowski]

hehe

o czyms więcej pogadamy jak będzie po oblotach

nei należę do ludzi którzy oferują kota w worku

[Marcin K.]

To ja poproszę model do testów:p prosze prosze:d

[zaur]

No, no, Wilga zawsze mi się podobała. A ta jest... bardzo ładna. Gratuluję

[marek rokowski]

ech.. myślałem że dzisiaj skończę,ale się nie udało :/

zbyt dużo kresek do narysowania hehehe



zamykanie kabiny



serwomechanizmy klap i lotek



wrr! jak ja nei lubię tego montować...



wstawiłem rury wydechowe:



i atrapę chłodnicy oleju (zdj. poniżej)



tak wygląda moja Wilgunia na dziś:



jutro muszę namalować szyby, podłączyć silnik i... mam nadzieję żę będzie pogoda...

[miksell]

Ładny model. Ciekaw jestem jak się będzie nim latać ;-)
