Katana 1200 mm

[sak122]

Witam, po ostatnim moim pierwszym projekcie przyszedł czas na coś innego ( być może lepszego) i tutaj serdecznie proszę o pomoc, o ,,wytykanie '' błędów w celu ich poprawienia, szczególnie będą sobie cenić rady Sławka, ten model nie bedzie do sprzedaży ( tak jak poprzedni) , no chyba że po oblocie ( jak bedzie dobrze latać) a póki co zastosowałem się do rad z poprzedniego projektu czyli rozpórki na przemian, solidniejsza konstrukcja pod statecznikowa ( wysokość) na razie tyle , jak bedzie wiecej to napiszę:

zaczęło się niewinnie skrzydła bedą dzielone na róże ( może węglowej ) 8 mm, miejsca, gdzie skrzydła bedą przystawać do kadłuba nie są wy ażurowane

Pow steru wys nie dzielone, otwory pod serwa corony ( mikro),

Konstrukcja kadłuba balsowo sklejkowa ( CAŁOŚĆ BALSA + PRZY ŁĄCZENIACH SKRZYDEŁ SKLEJKA 0,4 MMNA WZMOCNIENIE )

No i tyle, czas pokaże co z tego wyjdzie.

[Rob Mc Fly]

i tutaj serdecznie proszę o pomoc, o ,,wytykanie '' błędów w celu ich poprawienia

skrzydła bedą dzielone na róże

A stateczniki na tulipany? :roll: :devil:

[sak122]

Rob Mc Fly, skoro prezydentowi można, to co ja sobie będe żałować

EDIT:

coś mi sie wydaje ( być moze to tylko tak wygląda w 3D) jakiś kadłub szeroki, szer przy wrędze silnikowej wynosi 140mm ( zgodnie z planami) byc może jak dojdą jeszcze oprofilowania spodu oraz garb itp to będzie wyglądac ,,normalnie'' a póki co dorysowałem pierwszy element garbu:

Jak sie komys nie podoba to będzie miał do czynienia z Frankiem

ps. będzie przewidziany egzemplarz testowy, jesli ktoś zechce gratisowy model do testów, to pisać na pw. albo po prostu w temacie.



EDIT.

heh, tylko te edity:D

EDIT:

[sak122]

Hej, pytało mnie juz kilka osób o zastosowane materiały, otóż: spód i boki i wręgi balsa 3mm, góra - balsa 2mm, przednia wręga sklejka 3mm ( ewentualnie balso-sklejka,) oprofilowanie spodu - balsa 3 albo 2mm, na razie tyle.

[sak122]

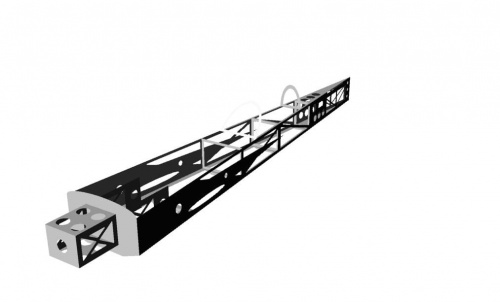

Hej, dorysowałem domek i mocowanie rury na skrzydła - powinno być solidnie - rura się będzie opierać na bokach kadłuba + domku wychodzącym z firewalla, domek będzie z balsy 4mm, proszę wszystkich odwiedzających o wpis , o jakieś poprawki co do projektu,

[sak122]

Dorysowałem kabinke, oraz kilka klamotów, wpasowałem rurę do łączenia skrzydeł - pasuje idealnie, kabinka również:

[Wojtass_nt]

Projektujesz w 3D- fajnie.

Ale cały model będzie z papieru??

[s_sikor]

Jezeli rysujesz w CAD i bedziesz mial jakies pytania co do rysunku to smialo zadawaj (na pw zeby nie zasmiecac forum). Ja jestem w trakcie kreslenia RWD 5-bis w CAD i tez niedlugo wrzuce na forum (jako nowy temat).

[sak122]

Wojtass_nt, dlaczego z papieru?

Sławek nie wydaje mi się żeby była za szeroka,wzoruję się na planach Katany X lite które posiadam, i w oryginale owa katana tej rozp ma szer przy wrędze silnikowej 150mm, moja ma 140mm, to moze tylko tak się wydaje na projekcie, ona będzie dość długa, także ta ,,szerokość '' zniknie jak dojdzie jeszcze po 20 cm z każdej strony.

[Wojtass_nt]

Dlatego, że każdy element jest z tego co widzę grubości kartki papieru.

[sak122]

Wojtass_nt, spostrzegawcza z Ciebie bestia :rotfl: :jupi: ja mam taka technikę obraną, że najpierw projektuje model płaski, później rozkładam do w 2D, dokładam odpowiednią grubość materiałów o później znowu składam w 3D dla sprawdzenia czy żaden babol nie wyłazi, ot i taka moja filozofia

s_sikor ja projektuje w CAD, Corel, i SketchUp ( niekiedy jeszcze Rhino i coś tam jeszcze :jupi: )

[Marek:D]

Dlatego, że każdy element jest z tego co widzę grubości kartki papieru.

Słuszna uwaga. Najlepiej od razu rób grubość balsy - wyjdą ewentualne poprawki. Nie wiem czemu nie bawisz się we wpusty - niedużo roboty w projektowaniu a w składaniu ogromne ułatwienie. Staraj się robić na grubość dobrze w 3D bo np teraz wręgi garbowe wnioskuję, że są odsunięte od boczku na 2mm(grubość poszycia). A uwzględniłeś, że wtedy boczek wystaje 3mm, bo do środka nie schowasz, bo będą blokować Ci wręgi poprzeczne? Jeżeli całość jest balsowa to z góry przy wręgach poprzecznych dałbym rozpórki szerokości 1-1,5cm - żeby zrobić T-ownik. Poza tym projektuj wszystko na balsosklejkę a nie sklejkę lotniczą - mi wycinali lotniczą to jest strasznie spalone i po zeszlifowaniu węgla wymiary robią się mniejsze.

[sak122]

Marek:D, dzieki za uwagi, jednak jak juz wczesniej wspominałem wypustki i grubosci materiałów robie w 2D a późbniej jeszcze składam w 3D dla sprawdzenia, co do garbu i wręg to bedzie dobrze, nie bedzie uwzględniłem ze boczek wystaje 3mm, i wręgi garbu zachodza 1,5 mm na boczek ( bo garb bedzie z balsy 1,5 mm ażurowany) ten model nie bedzie z balo sklejki ani ze sklejki, tylko balsa ( no w jednym miejscu sklejka ale to 0,4 mm) a tak ogólnie to moze być? lepszy niz ostatni? moze jakies uwagi? ze tak powiem niech ktos napisze co sie podoba z co nie, to poprawie, bo później to juz za późno bedzie.

a póki co kadłub skonczony, narysowałem nowa kabinke bo stara mi sie nie podobała, dodałem otwór we wrędze na pakiet oraz półkę na regiel i odbiornik, i tyle:

z tym T-ownikiem to ja juz zrobiłem tak wcześniej tyle ze go może nie widać, boki kadłuba sa ,,zamknięte'' u góry i u dołu

i na kolorowo:

Pytacie dlaczego akurat 1200mm - bo zazdroszcze jednej osobie modelu 1200mm MX-a :rotfl: :jupi: :jupi:

[sak122]

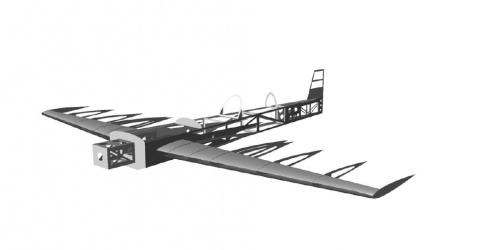

Hej, powoli ale w pospiechu zacząłem skrzydełko :

[Guest slawekmod]

Co do szerokości to się Piotrek z Tobą nie zgodzę. Moja funtana ma 1250mm rozpiętości a wymiary pierwszej wręgi (a za nią idzie szerokość kadłuba ) są takie jak poniżej.





Może to Ci podsunie jakieś pomysły.





Ewentualnie możesz zrobić wręgi bez dzielenia na górę i dół tak jak ja zrobiłem w ultimate. Rozwiązań jest mnóstwo.

[Pawel_W]

A ja powiem tylko - do 1,2m rurka węglowa 10mm.

[sak122]

Pawel_W, mówisz i masz, będzie 10, dzięki za uwagę.

[sak122]

PANOWIE , PANIE I PRZEDSTAWICIELE 3 PŁCI tester modelu wybrany,paweł 66 bedzie go testować, ale nie wykluczone ze moze bedzie jeszcze 2 model do testów, także zgłaszać popozycje na gg. 12155756

[sak122]

,,heloł'' jestem na etpie skrzydełek, kadłub powoli rozkładam do 2D:

ps. Szanowny Panie tester, mógłby Pan chociaż napisać ze się Pan cieszy z modelu ;D

[pawel66]

cieszę się, będzie co psuć :twisted:
