Redox Beta- przeróbki


GEX999

Recommended Posts

Witajcie!

Ostatnio ładuje swoją ładowarką bez obudowy i zauważyłem, że jeden z elementów na spodzie płytki bardzo się nagrzewa. Otworzyłem ją, ponieważ jak już wcześniej pisałem pewien znajomy elektronik miał mi wszystko na nowo polutować, bo miałem problemy z kwadratami na ekranie, ale do tej pory nie przyszedł. Jednak od czasu, kiedy nie używam obudowy nic takiego się nie zdarzyło mimo tego, że niejednokrotnie słyszałem głos iskry podczas dotyku. Czy obudowa (np. naciskająca na jakiś element) mogła powodować takie zachowanie?

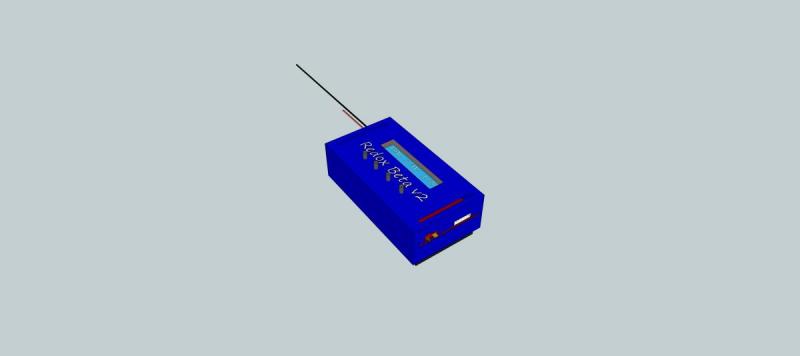

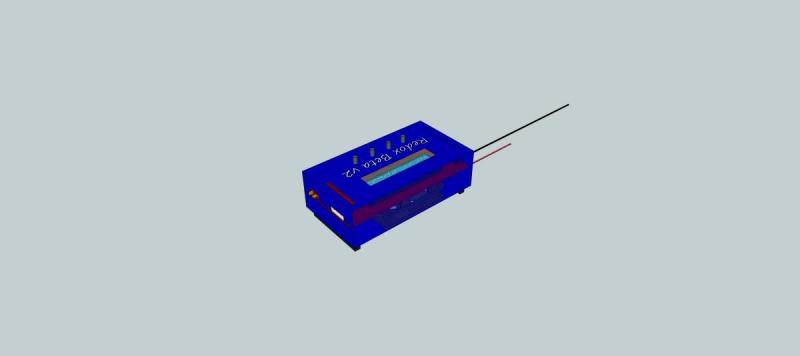

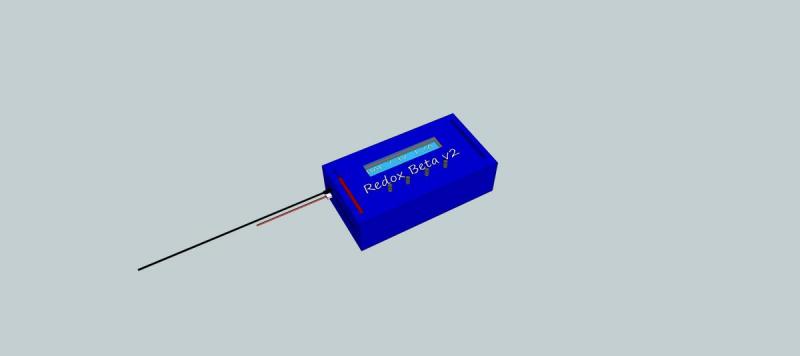

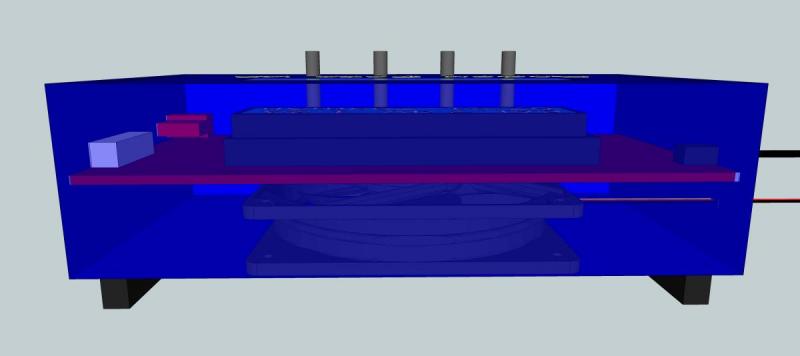

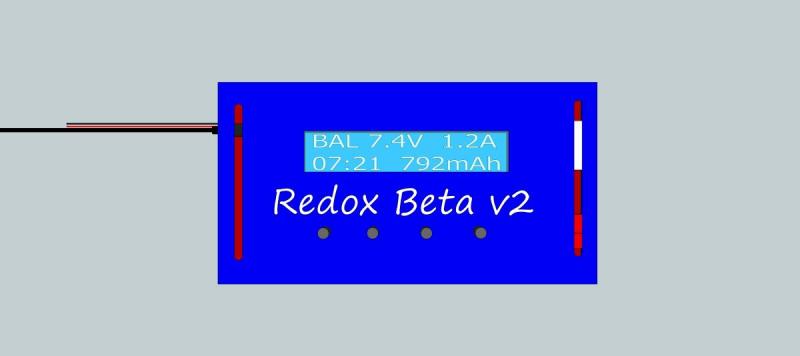

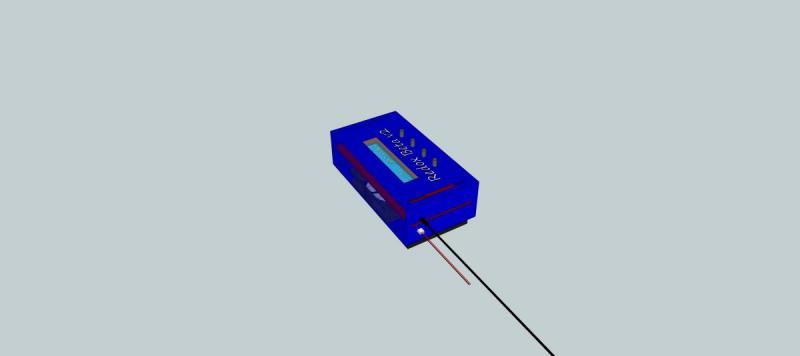

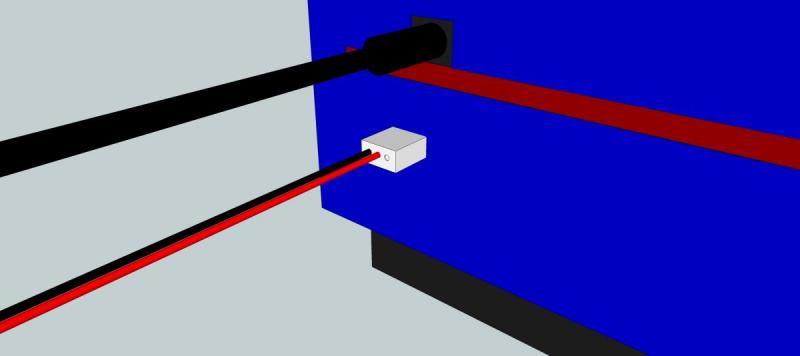

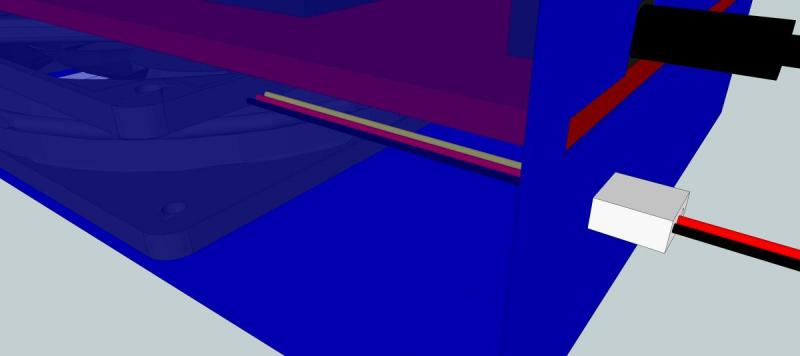

Uznałem, że nie będę ponownie wkładał ładowarki w oryginalną obudowę, mimo tego, że pełni ona funkcję radiatora. Mam natomiast zamiar zrobienia czegoś takiego:

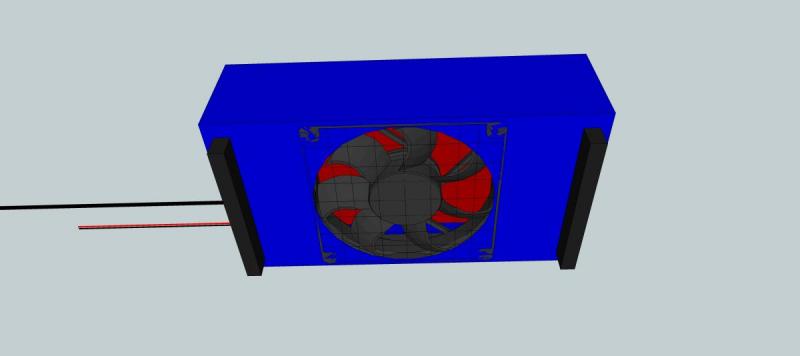

Wentylator nie jest moim projektem. Pochodzi z biblioteki komponentów programu Sketchup.



Piszcie jeśli uważacie, że coś trzeba poprawić, bo budowa ruszy najprawdopodobniej jutro. Kable od wentylatora będą zlutowane z kablami z zasilacza. Najprawdopodobniej będzie także osobny wyłącznik do wentylatora, czego nie widać na projekcie. (wentylator na projekcie nie jest mojego autorstwa).

Link to comment
Share on other sites

Nic nie naciskało, to była elektryczność statyczna - wyładowanie z naładowanego Bartosza w obwód elektroniczny za pośrednictwem obudowy. Jak trafisz w ten sam punkt z palca to znowu zobaczysz kwadraty.



Żaden wentylator nie zastąpi radiatora na elementach rozpraszających energię.

Dodatkowym wentylatorem możesz zawsze chłodzić radiator.

Link to comment
Share on other sites

Nie jestem pewien co chcesz osiągnąć ale moim zdaniem wystarczy dobry kontakt tranzystorów mocy z oryginalną obudową (pasta lub podkładki termoprzewodzące). Obudowa oczywiście na wysokich nóżkach i nigdy na szmacianej powierzchni.

Jeśli to za mało to dodaj wentylator chłodzący obudowę ładowarki.



Wrażliwości tego modelu na ESD raczej nie poprawisz.

Link to comment
Share on other sites

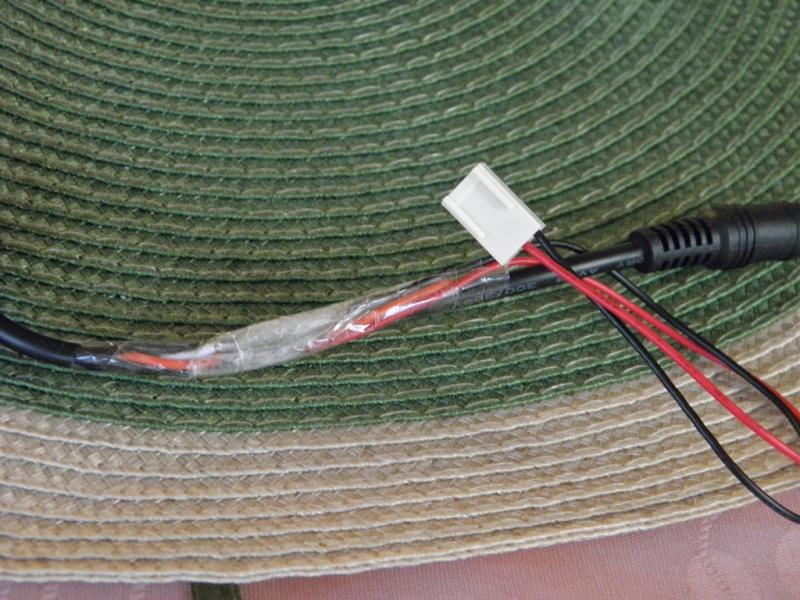

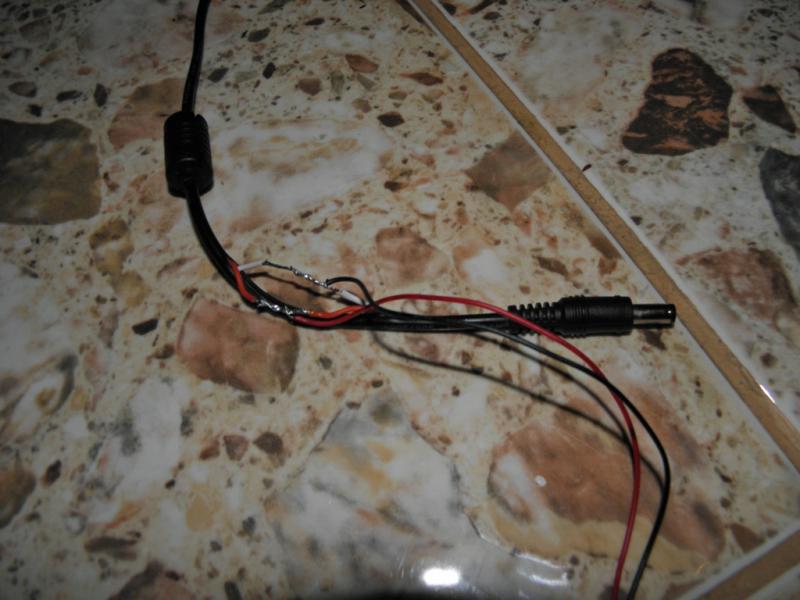

Przeróbki wykonane. Do kabla z zasilacza dolutowałem kable od wentylatora.

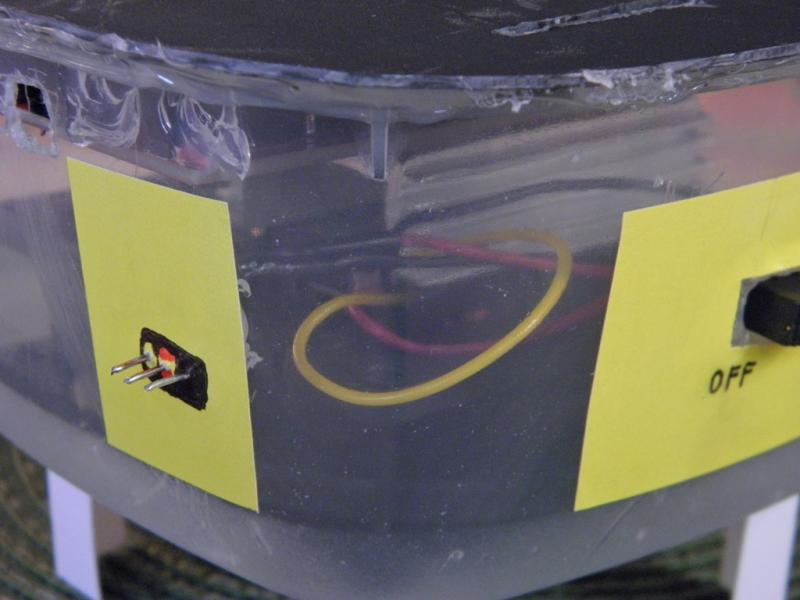

Wentylator ma swój włącznik, po to , aby można go było wyłączaj np. podczas ładowania pakietów Ni-Mh.

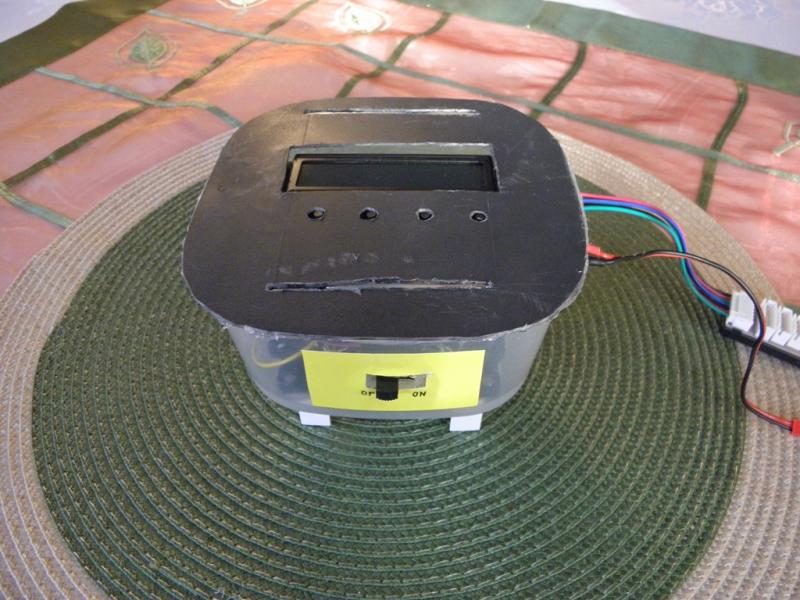

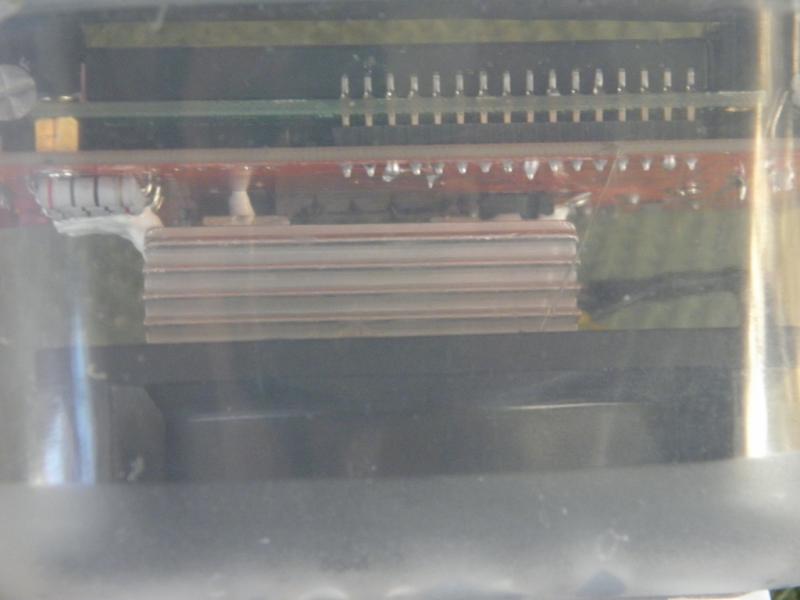

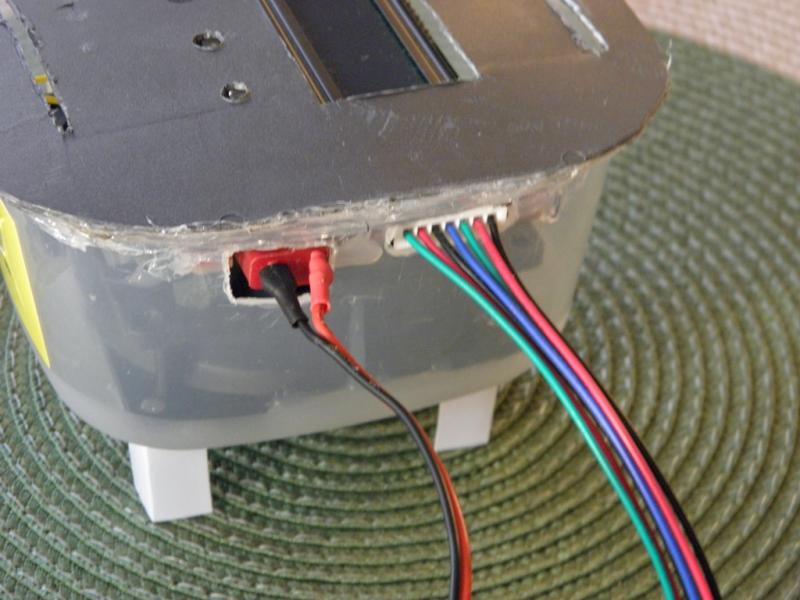

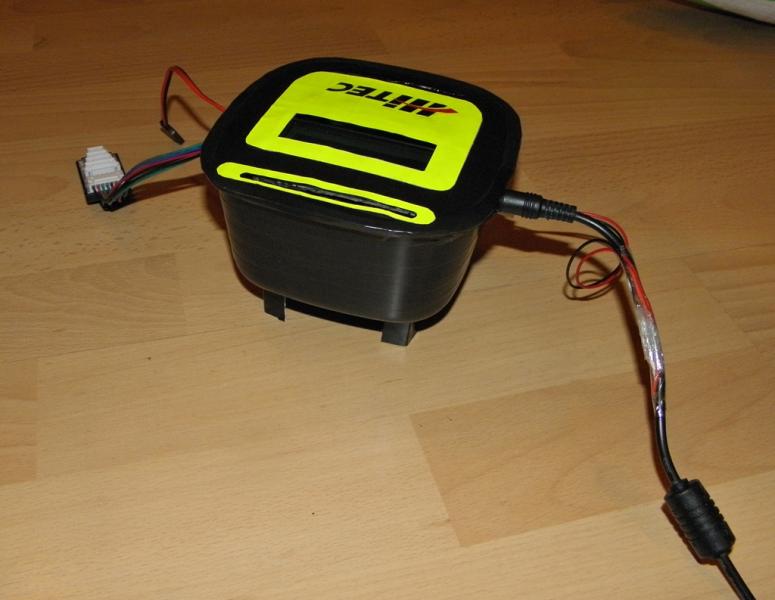

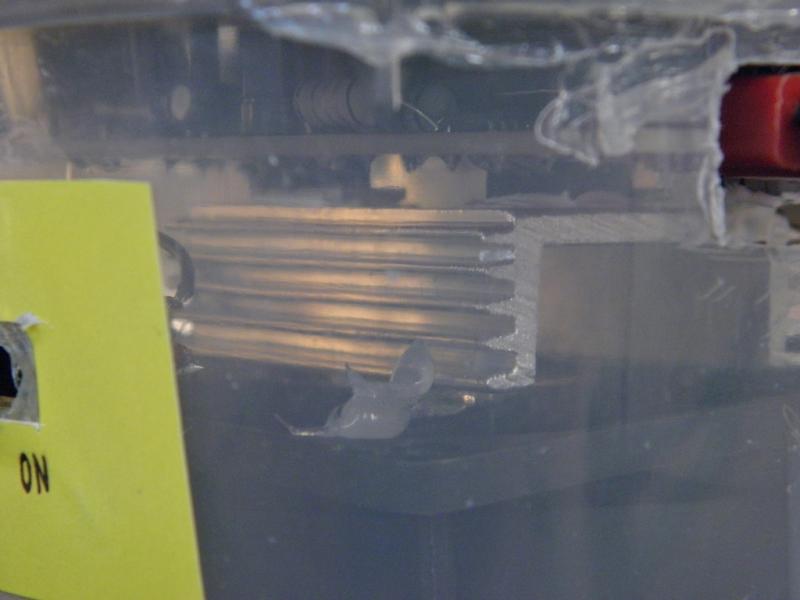

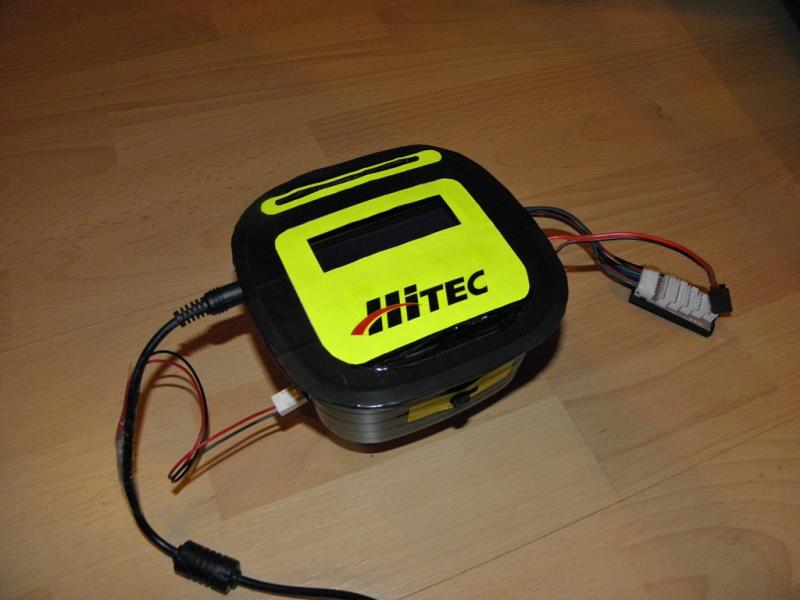

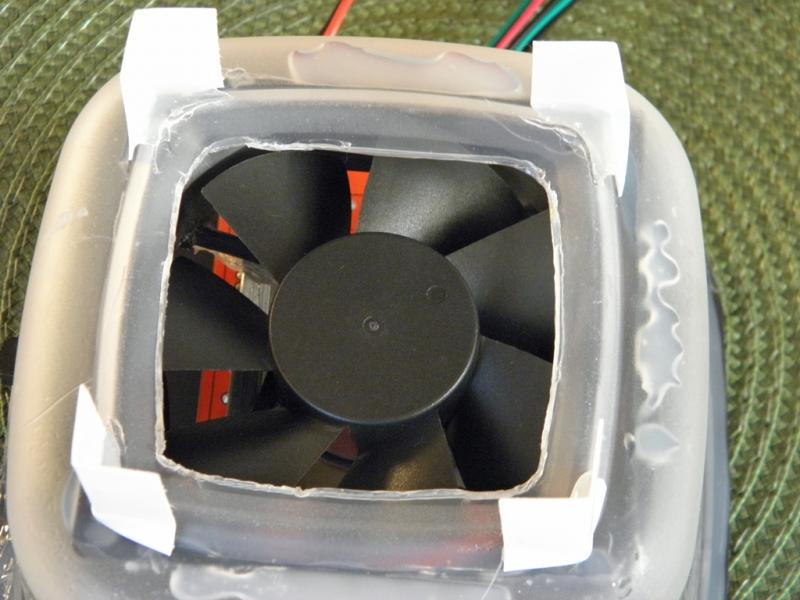

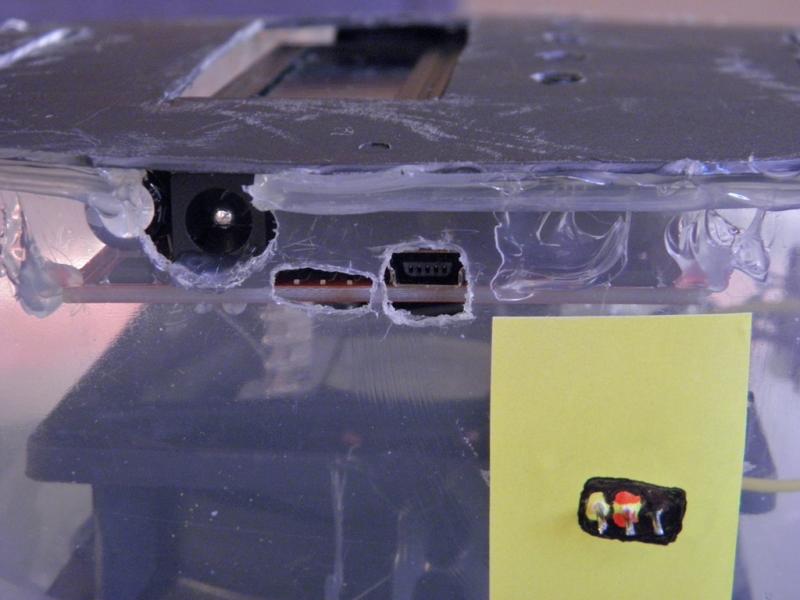

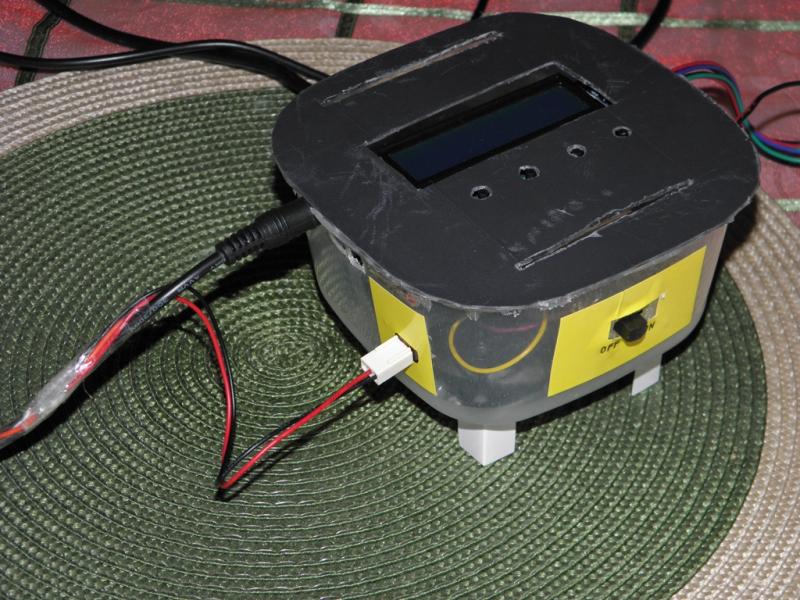

Obudowa zrobiona z plastikowego pojemnika kuchennego, góra to plastik z pudełka na płyty CD. Dzięki temu, że obudowa nie jest już metalowa, nie powinienem mieć problemów z kwadratami. Dość duży radiator przymocowałem do dwóch grzejących się tranzystorów (o ile dobrze mówię) i paru oporników za pomocą pasty termoprzewodzącej. Radiator jest przyklejony do wentylatora. Niemal wszystko kleiłem gorącym klejem z pistoletu.

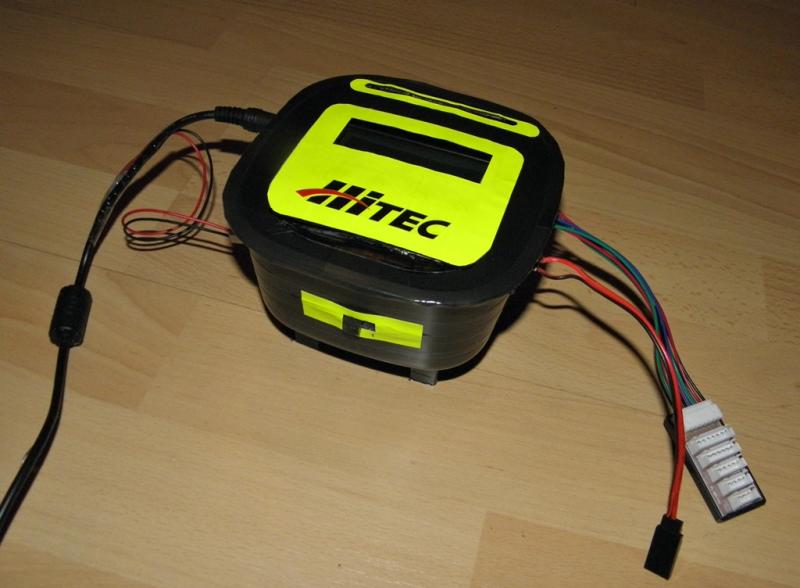

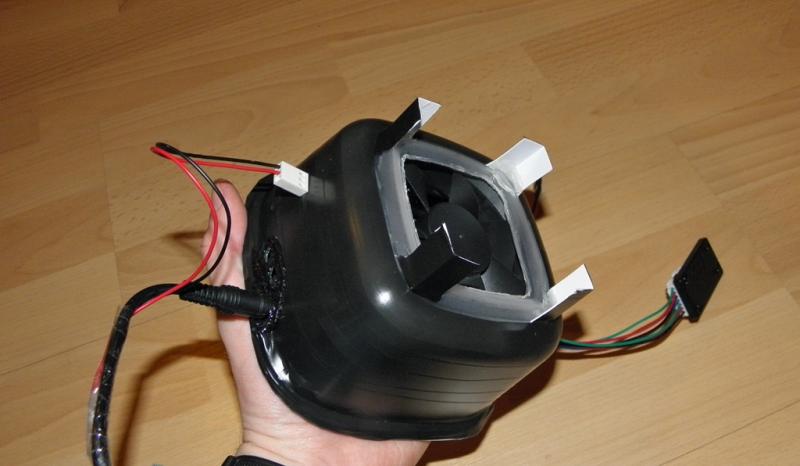

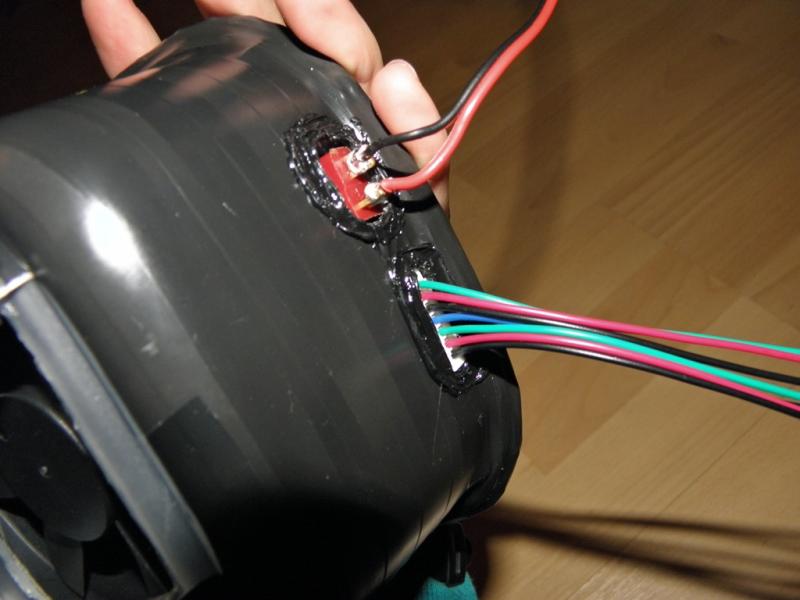

Wygląda trochę śmiesznie, ale teraz przynajmniej nie jest upakowana jak w puszcze. Zastanawiam się czy jej jakoś nie pomalować/obkleić, itd.

Link to comment
Share on other sites

Ja bym się bał trochę :P



Ale fakt faktem, pomysł na '5', wykonanie na 'nzal' :)



Przecież obok powinieneś mieć choćby sklejkę, a wycinać, sklejać jako modelarz winieneś umieć :)

No i polakierować, podpisać ładnie, itp, i będzie ładowarka w stylu 'wintydż' :)

Link to comment
Share on other sites

Piękna ta obudowa do prawdy. Szkoda tylko, że nie spełni swojej funkcji.

To takie leczenie skutków zamiast przyczyn.

Nie poprawi to na pewno chłodzenia bo obiegu powietrza nie ma żadnego a jedynie nawiew do zamkniętego pudełka.

Link to comment
Share on other sites
