tomekst16 Posted April 13, 2013 Share Posted April 13, 2013 Witam zacząłem budowę katany z własnych planów. Mam pytanko dotyczące rozpiętości skrzydła, czy nie jest za krótkie w porównaniu do kadłuba ? Dodam jeszcze że długość modelu to 94cm a rozpiętość 104cm. A tak przy okazji gdzie są sklepy modelarskie w Rzeszowie, oprócz emodelu ? Przepraszam za jakość zdjęć, nie mam na razie aparatu. Link to comment Share on other sites More sharing options...

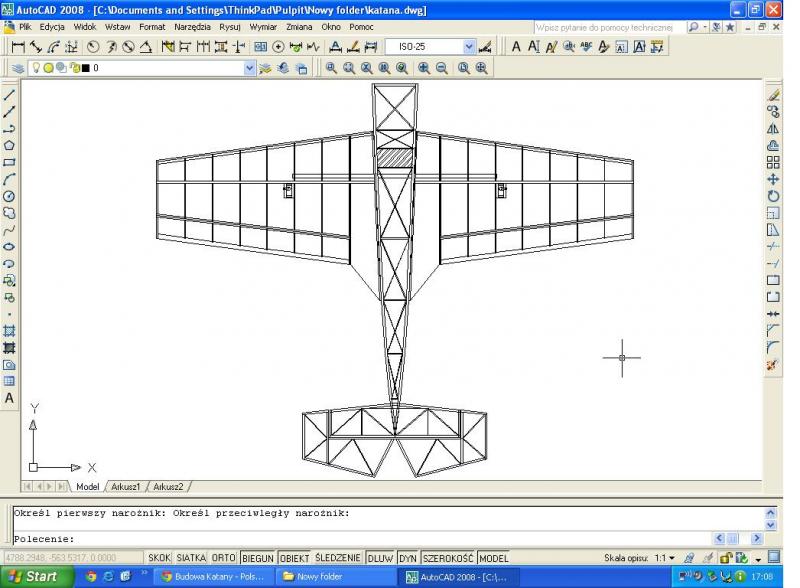

tomekst16 Posted April 13, 2013 Author Share Posted April 13, 2013 Jeśli nie widać na zdjęciach to tu jest scrin z aurocada. Nadaje się to tego modelu profil NACA0009 ? Link to comment Share on other sites More sharing options...
SlawekADW Posted April 14, 2013 Share Posted April 14, 2013 Skrzydła są ok, zastosuj NACA63012 na skrzydła. Link to comment Share on other sites More sharing options...
Wojtass_nt Posted April 14, 2013 Share Posted April 14, 2013 I kup sobie nożyczki Przydadzą się nie tylko do pocięcia planów Link to comment Share on other sites More sharing options...
tomekst16 Posted April 14, 2013 Author Share Posted April 14, 2013 Plany były cięte na szybkiego Panie Sławku, można gdzieś pobrać ten profil w dwg lub dxf ? Szukałem 3 godz i nie znalazłem, było tylko w txt. Link to comment Share on other sites More sharing options...
GEX999 Posted April 14, 2013 Share Posted April 14, 2013 Nie wiem czy to pomoże, ale tutaj jest w formacie dat.: http://airfoiltools.com/site/external?url=http%3A%2F%2Fwww.ae.illinois.edu%2Fm-selig%2Fads%2Fcoord%2Fn63012a.dat . Link to comment Share on other sites More sharing options...
krzysiek.riese Posted April 14, 2013 Share Posted April 14, 2013 jakie chcesz cięciwy tego profilu i pokrycia to ci wygeneruje z profili. podaj maila to wyślę Link to comment Share on other sites More sharing options...
tomekst16 Posted April 14, 2013 Author Share Posted April 14, 2013 Jest, znalazłem w dxf po 4 godz szukania. Jutro biorę się do skalowania i drukowania żeberek. Tu jest link z profilami w dxf, oraz igs http://isoar.ca/~andrewm/rc/airfoils/ może się komuś przydać Link to comment Share on other sites More sharing options...
GEX999 Posted April 14, 2013 Share Posted April 14, 2013 Może trochę namieszam, ale myślę, że warto byłoby sprawdzić ten profil w programie XFLR5, itp. dla Twojej liczby RE, bo nie ma profilu uniwersalnego. Możesz też przetestować inne symetryczne profile lub spróbować zrobić własne modyfikacje, ale w takim przypadku musisz znać chociaż trochę teorii na ten temat. Jeśli model ma być bardzo profesjonalny, warto uwzględnić to, że luczba RE jest inna przy kadłubie, inna w środku skrzydła i inna przy końcowce, zatem profil powinien nieco różnić się w rożnych miejscach. Link to comment Share on other sites More sharing options...
tomekst16 Posted April 16, 2013 Author Share Posted April 16, 2013 Dzisiaj miałem chwilkę wolnego czasu, więc wkleilem wzmocnienia. Link to comment Share on other sites More sharing options...
tomekst16 Posted May 7, 2013 Author Share Posted May 7, 2013 Po długiej przerwie w budowie spowodowanej brakiem materiałów, wczoraj zacząłem kontynuować pracę przy modelu. Okleiłem Sw zieloną fiolią Aerofim, były drobne problemy. Zastanawiam się czy dać "podkładkę" między kadłub a sw z balsy 2mm czy robić coś innego. Co byście polecili ? Link to comment Share on other sites More sharing options...
przemo Posted May 7, 2013 Share Posted May 7, 2013 Daj jak najbardziej z pewnością zrobi się lepsze łoże pod statecznik poziomy Tak na marginesie ogon jakoś wyrównasz, wyszlifujesz ? Bo szczerze mówiąc wygląda jak by go bobry opierdoli... Bardzo przepraszam za szczerość Link to comment Share on other sites More sharing options...
tomekst16 Posted May 7, 2013 Author Share Posted May 7, 2013 Ogona nie szlifowałem specjalnie dopiero zrobię to po wklejeniu tej podkładki Link to comment Share on other sites More sharing options...
andrzej351 Posted May 7, 2013 Share Posted May 7, 2013 radziłbym wzmocnić połączenie obu połówek steru wysokości.cienko widzę tą listewkę.... przy ostrzejszym manewrze może nie wytrzymać i połówki się rozejdą a wtedy katastrofa lotnicza gotowa... Link to comment Share on other sites More sharing options...
tomekst16 Posted May 8, 2013 Author Share Posted May 8, 2013 Też myślałem nad tym, wklejenie płaskownika węglowego powinno załatwić sprawę. Węgiel dam z góry z dołu oraz od strony zawiasów. Link to comment Share on other sites More sharing options...

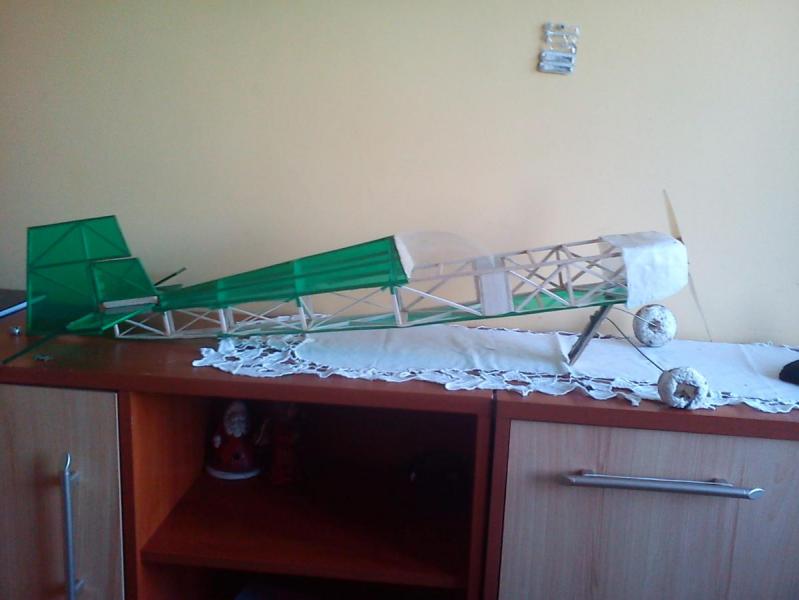

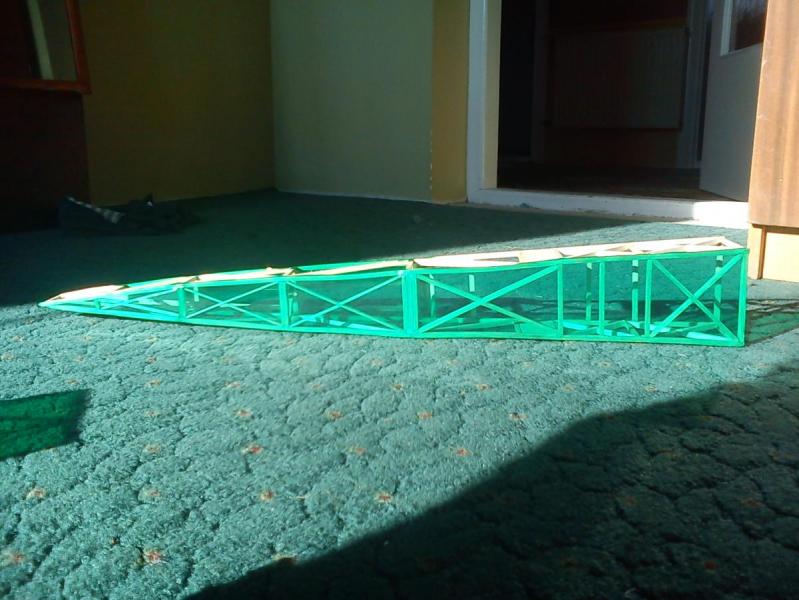

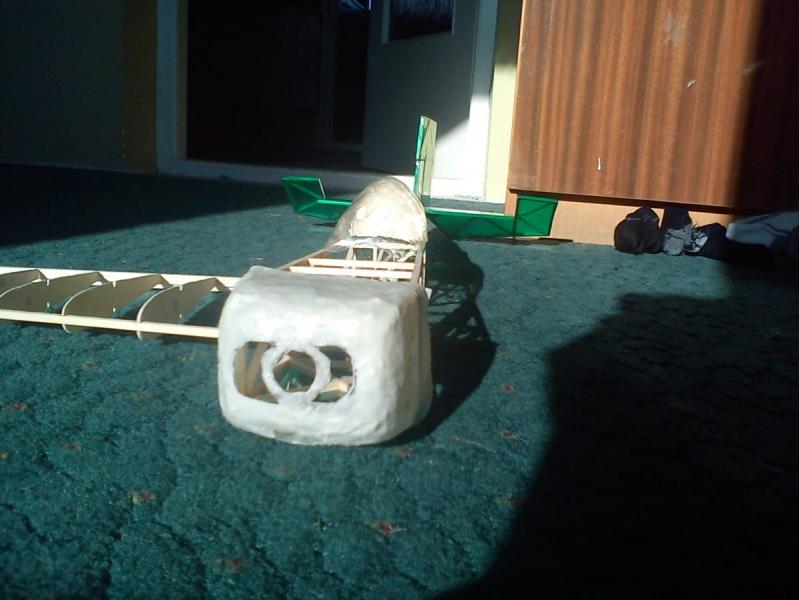

tomekst16 Posted May 9, 2013 Author Share Posted May 9, 2013 Dziś okleiłem garb i spód kadłuba, boki będą na biało. Pierwsze przymiarki. Z moją owiewką z "laminatu"- czyli kawałki firanek na wikolu . Wykonałem ją na próbę Link to comment Share on other sites More sharing options...
tomasxxx Posted May 10, 2013 Share Posted May 10, 2013 Powyginało koledze te podłużnice w kadłubie jak paragraf Link to comment Share on other sites More sharing options...
GEX999 Posted May 11, 2013 Share Posted May 11, 2013 Powiedz tak naprawdę szczerze, użyłeś moich profili? Link to comment Share on other sites More sharing options...
tomekst16 Posted May 11, 2013 Author Share Posted May 11, 2013 Pewnie że tak. Link to comment Share on other sites More sharing options...
tomekst16 Posted May 14, 2013 Author Share Posted May 14, 2013 Mam pytanoko, gdzie można kupić naklejki z logo naszego forum? Chciałbym dać na prawe skrzydło. Fajnie wygląda to na Madmanie. Link to comment Share on other sites More sharing options...
