RAVEN

[chrisk8]

Witam Kolegów.

Jakiś czas temu stałem sie posiadaczem form modelu RAVEN o rozpiętości 2.5m,formy zakupione od Pana Bogdana z firmy ARTEX. Model jest piekny dlatego postanowiłem ze na łamach forum bede prezentował moja budowe tego cuda.

Do form dostałem także kadłub oraz maskę silnika. A wygląda to po pomalowaniu tak:

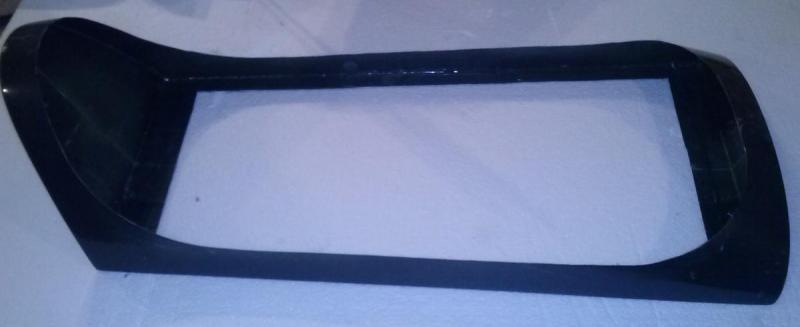

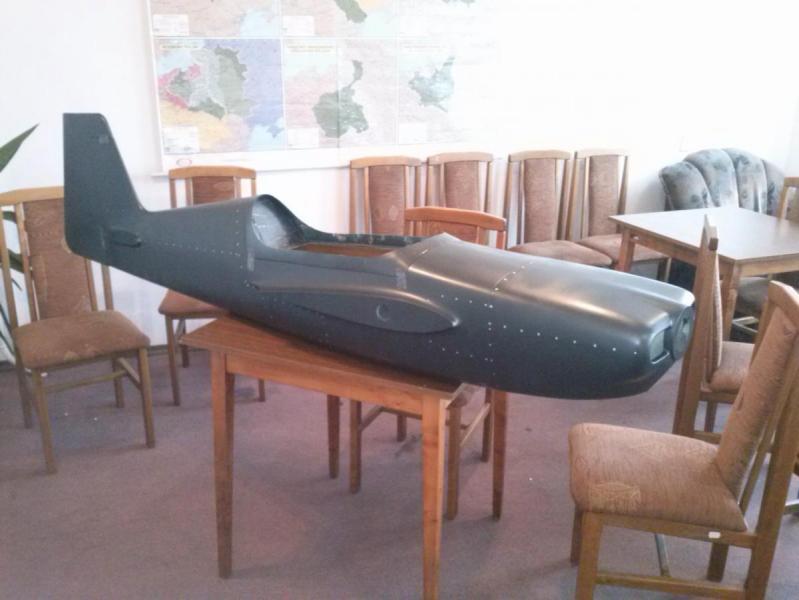

Kadłub wraz ze sterem kierunku oraz ramka.

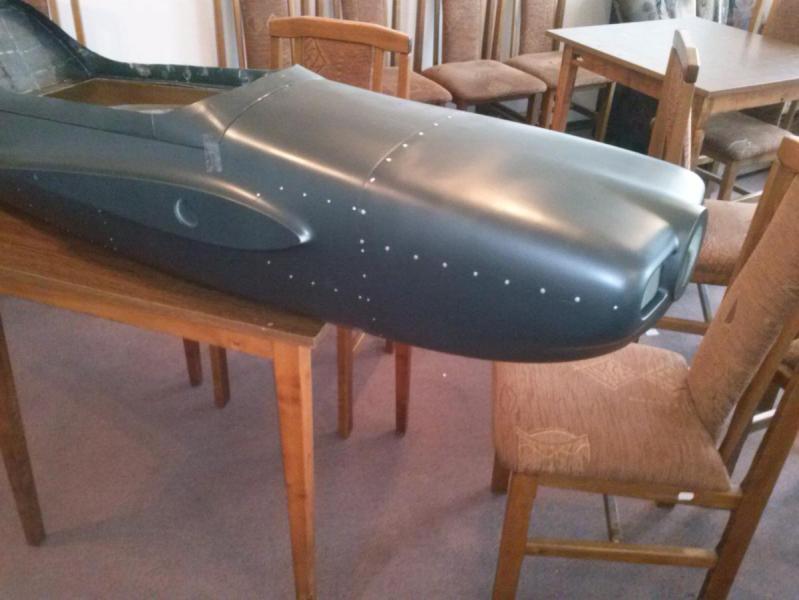

Orginal posiadał nie malowane nity dlatego ja swoje pomalowałen na kolor nitów:)

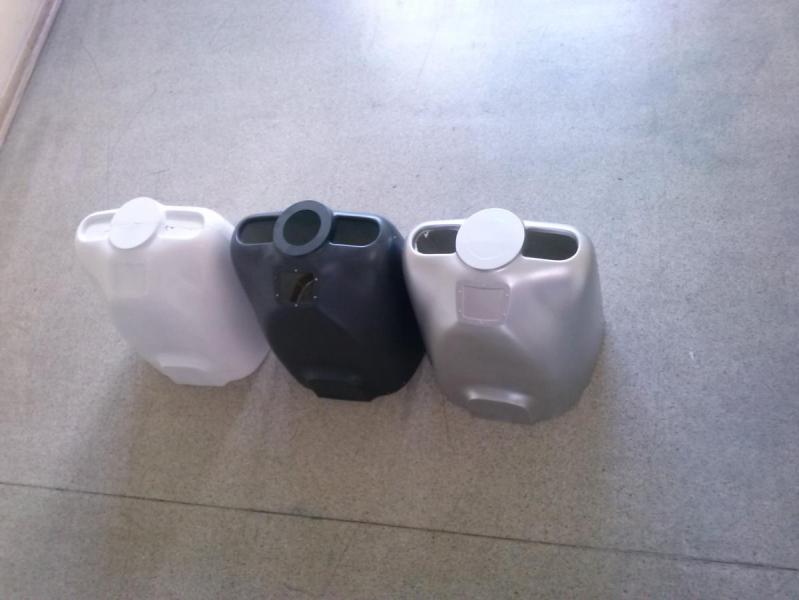

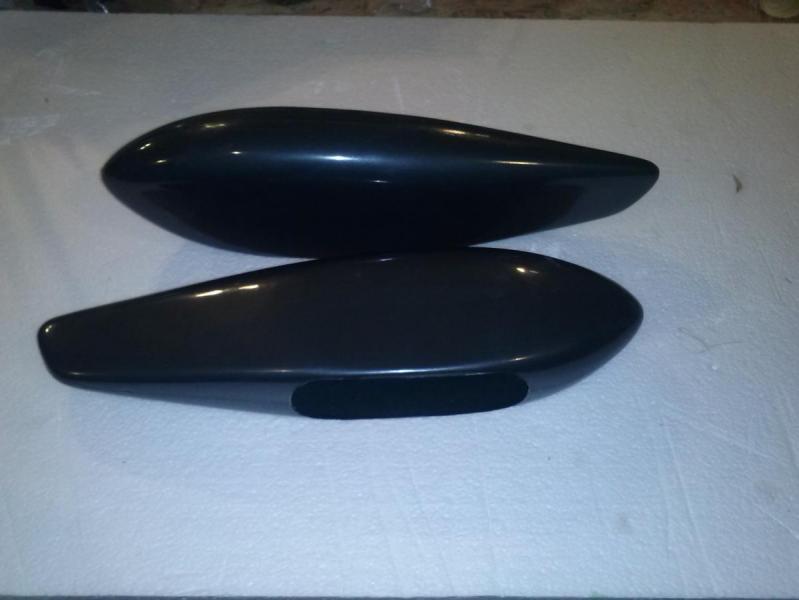

Wykonałem już także komplet owiewek podwozia

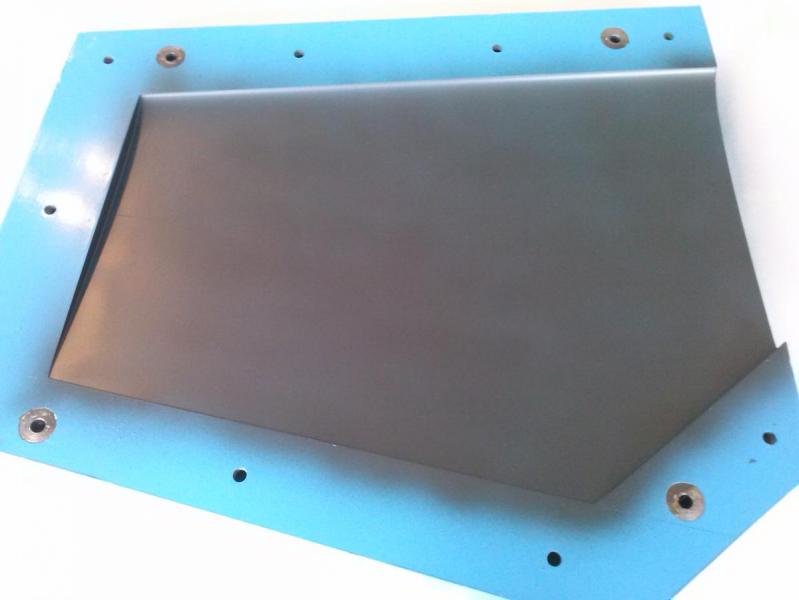

Ster kierunku w czasie zamykania

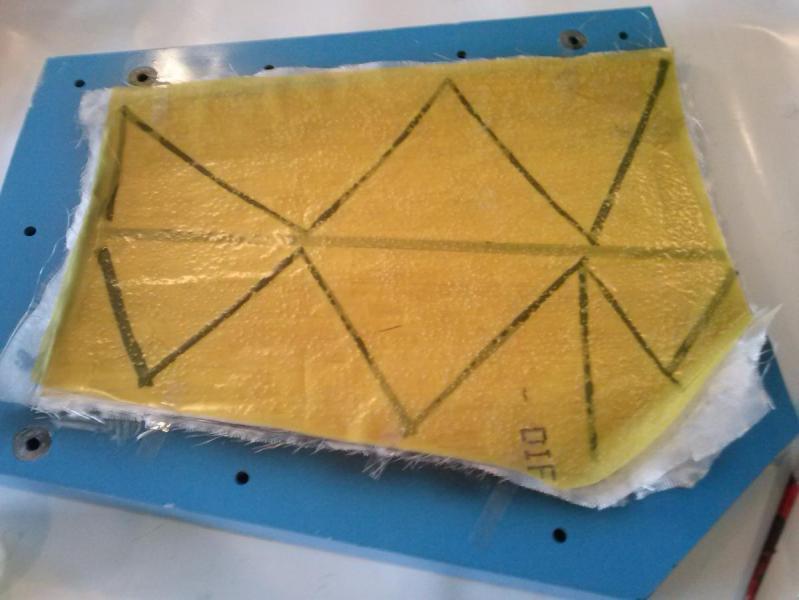

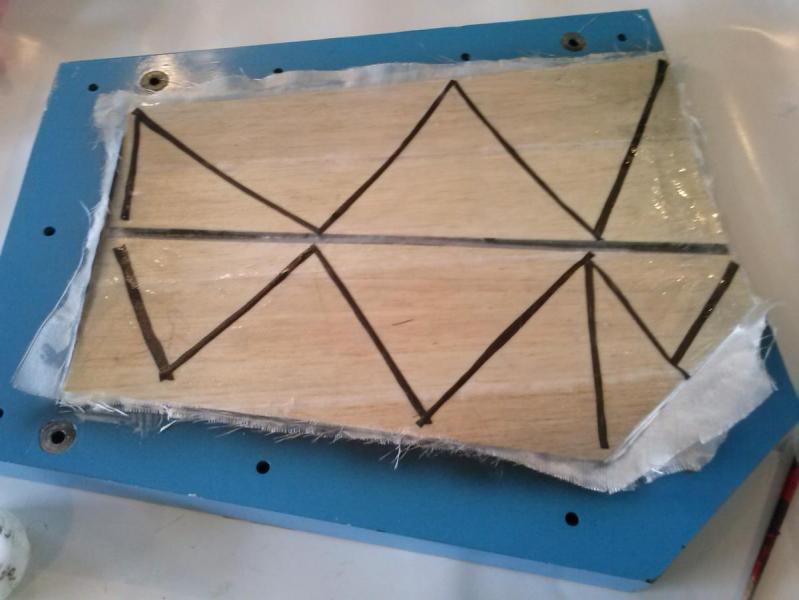

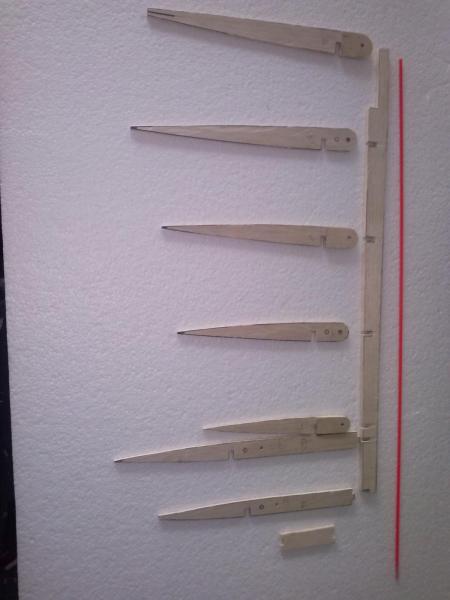

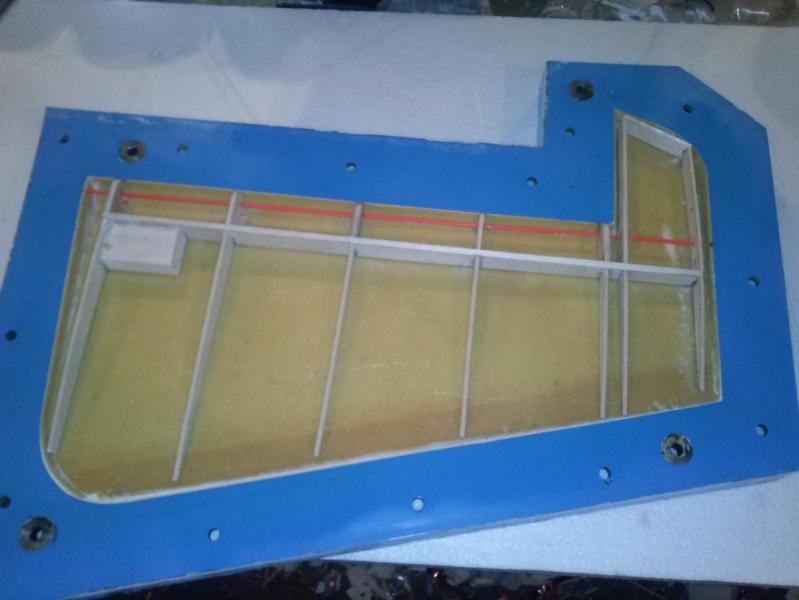

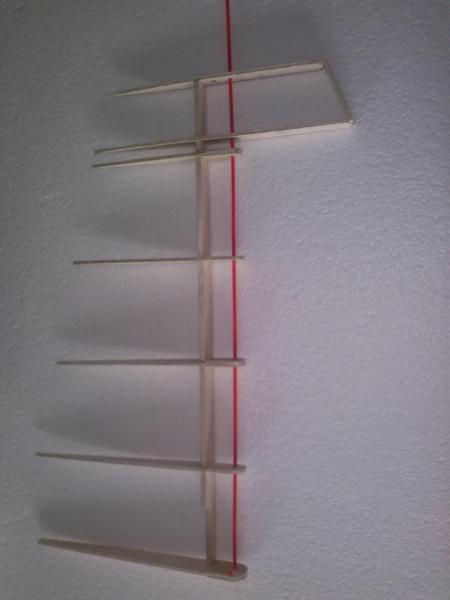

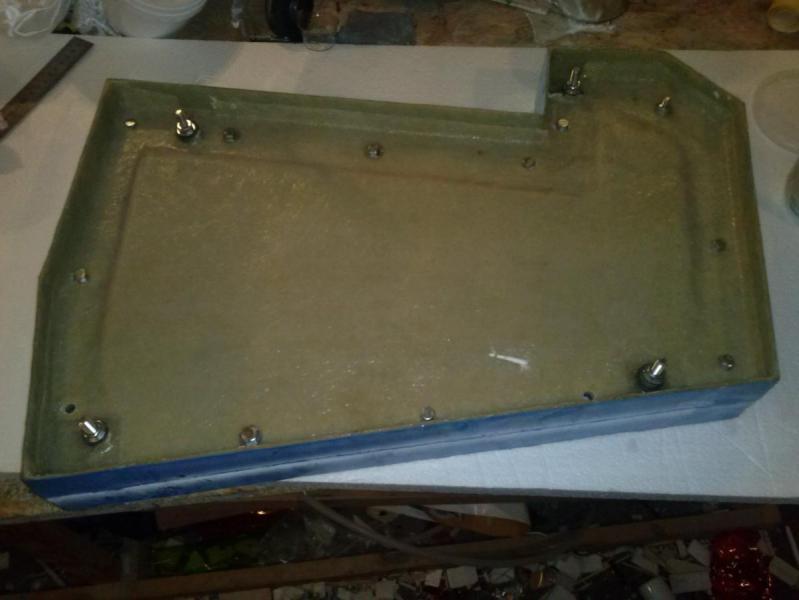

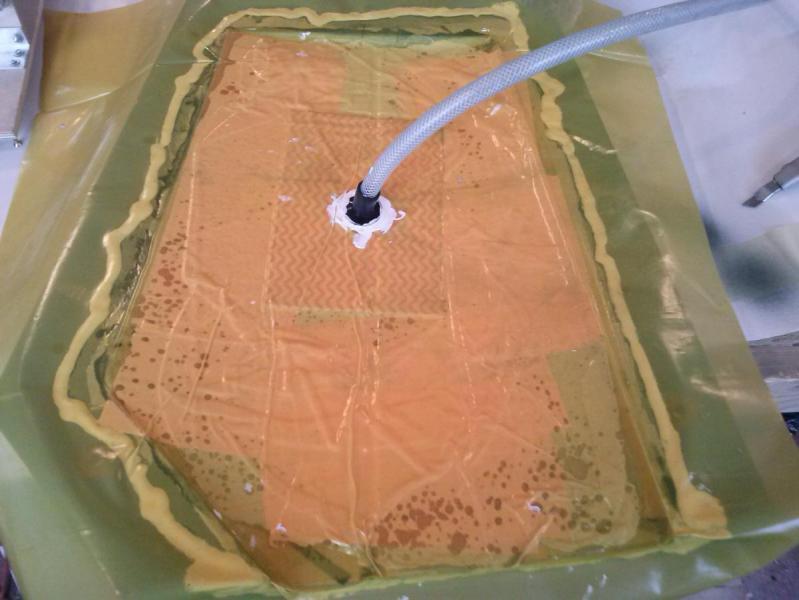

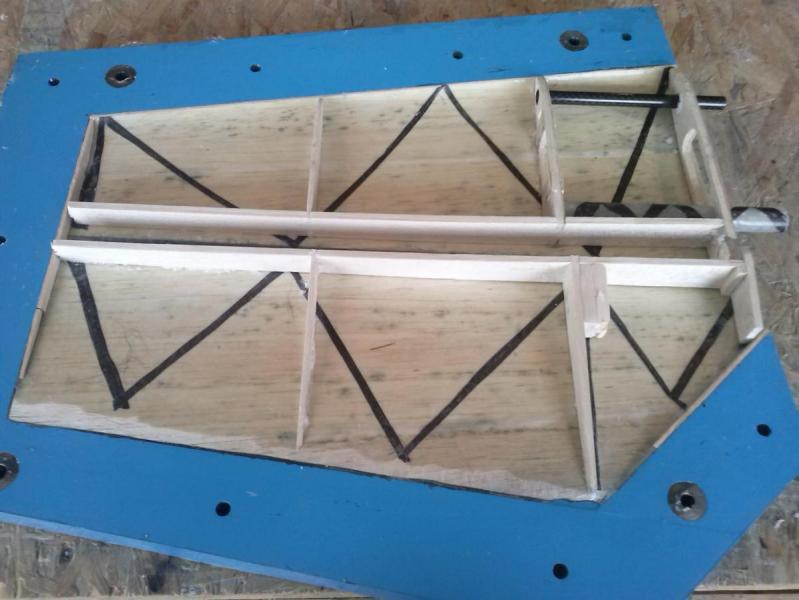

Wykonanie połówki statecznika i steru wysokości zawias z tkaniny delaminażowej spisuje sie bardzo dobrze



Aktualnie udoskonalam swoja pompe próżniowa. Ze wzgledu na kurs ATPL(A) oraz loty nie mam zbyt wiele czasu na prace nad modelem ale bede sie starał w miare możliwości aktualizowac temat. Mam nadzieje ze sie podoba:)



Aktualizacja na dzień 24-06-2013:

Wykonałem połówki drugiej i zarazem poprawionej wersji statecznika i steru wysokości oraz zabrałem sie za wykonanie skrzydeł. Narazie model prezentuje sie tak:

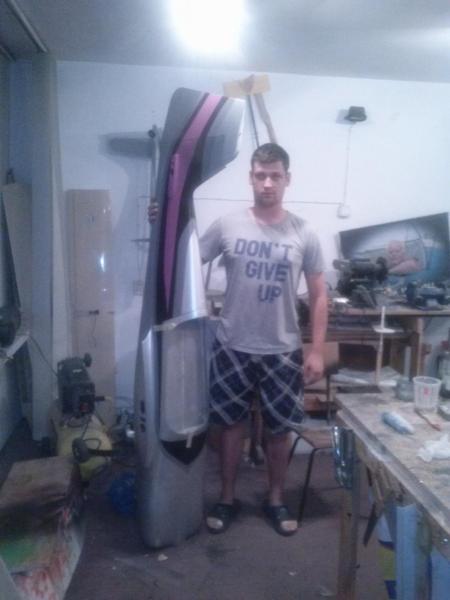

Mała aktualizacja: nowe malowanie jeszcze nnie skonczone oraz zamontowany ster kierunku w poniedzialek zabieram sie za skrzydła. Szkoda ze zainteresowanie niewielkie



[r0n4ld1]

Okres urlopowy ) Mnie tam zainteresowałeś tym ravenem )

[galaxy]

jest kawał maszyny ten kruk i napis na koszulce konkretny , tak trzymać

[baziu123]

Myślę że wykonujesz taki kawał roboty że nie jeden z nas krepuje się komentować....

[chrisk8]

Nie ma się czym krepować. Staram sie go wykonac w miare mozliwosci jak najlepiej umiem.. a konstruktywna krytyka jest dla mnie bardzo wazna bo dzieki niej moge udoskonalac projekty. W miedzy czasie pracuje nad osłoną termiczną dla mojego mentora od wytrzymałości materiałów i konstrukcji, a takze wykonuje normalne loty co troche pochlania czas ale mam nadzieje ze od poniedzialku ruszę z kopyta

Buduje także termobox ktory usprawni budowe kruka. Narazie dysponuje niewielkim piecem do wygrzewania laminatow ale niestety mieszcza sie w nim tylko owiewki podwozia wiec troche lipa. Na dniach powinienem otrzymac dokumentacje zdjeciowa od pilota Ravena pana Wayna Handley'a. Prowadzone beda takze badania by sprawdzic czy gotowy model sprosta najwyzszym wymaganiom jakosciowym i wytrzymałościowym .

[chrisk8]

Pojawila sie mozliwosc wykonania Ravena na zamowienie. kontakt 795 900 518



aktualizacja na dzien 15-08-2013:

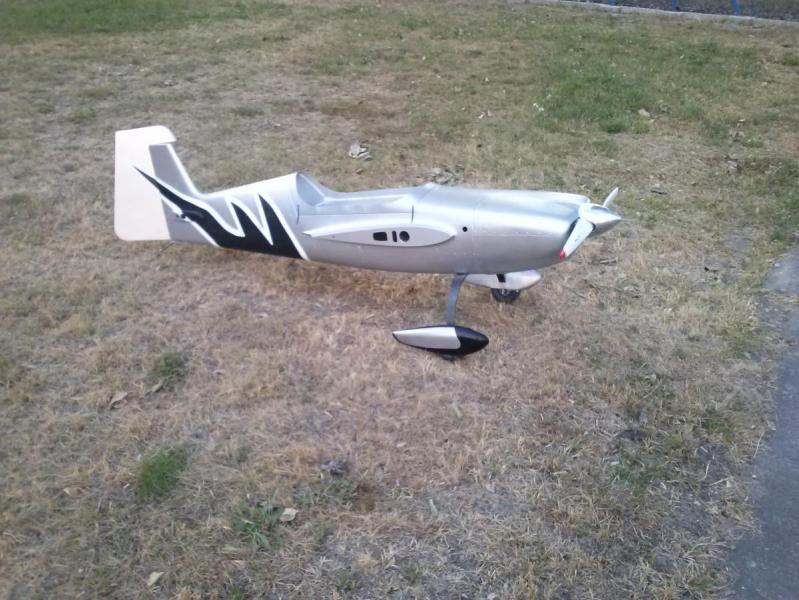

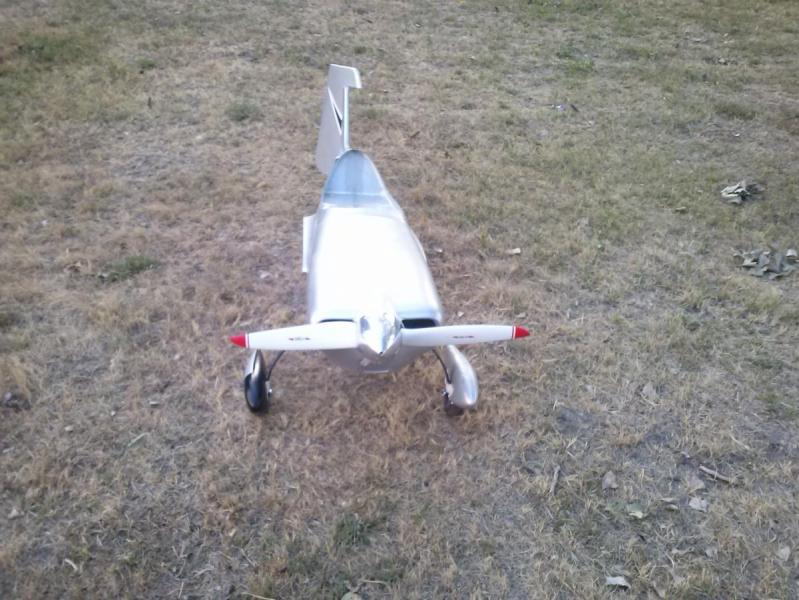

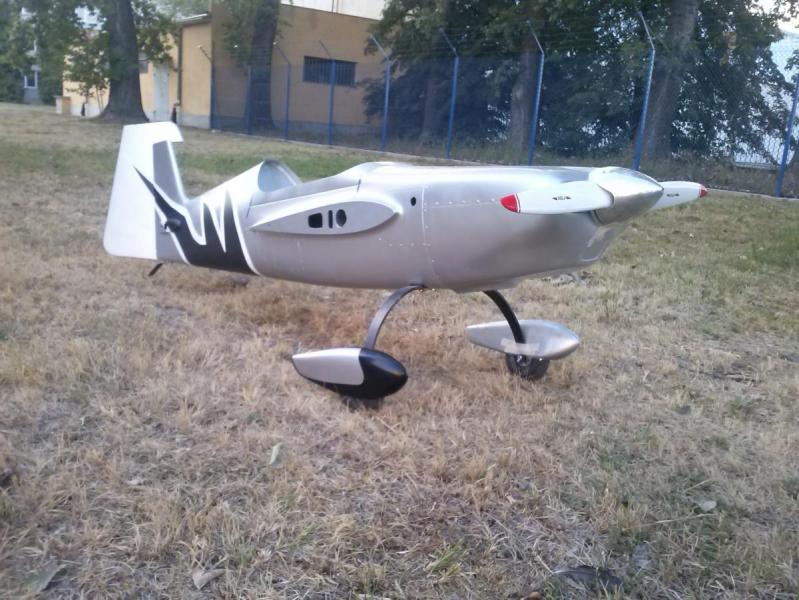

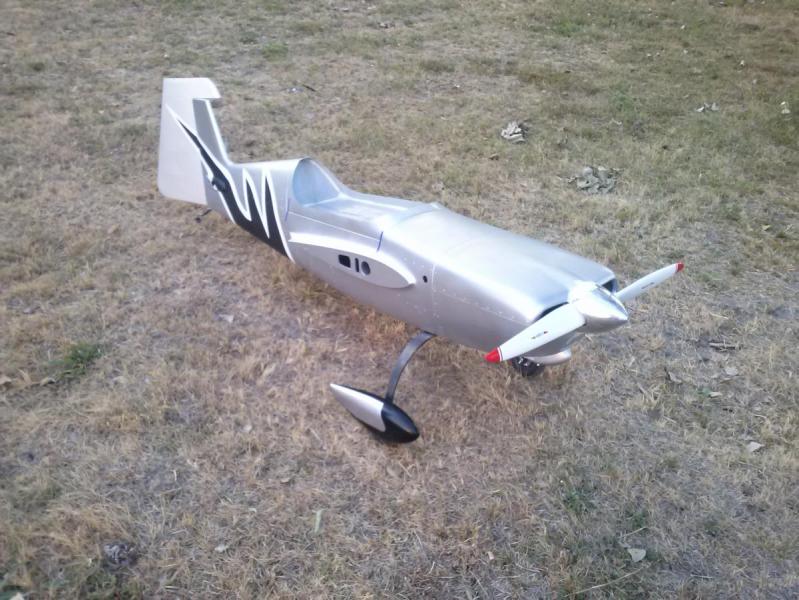

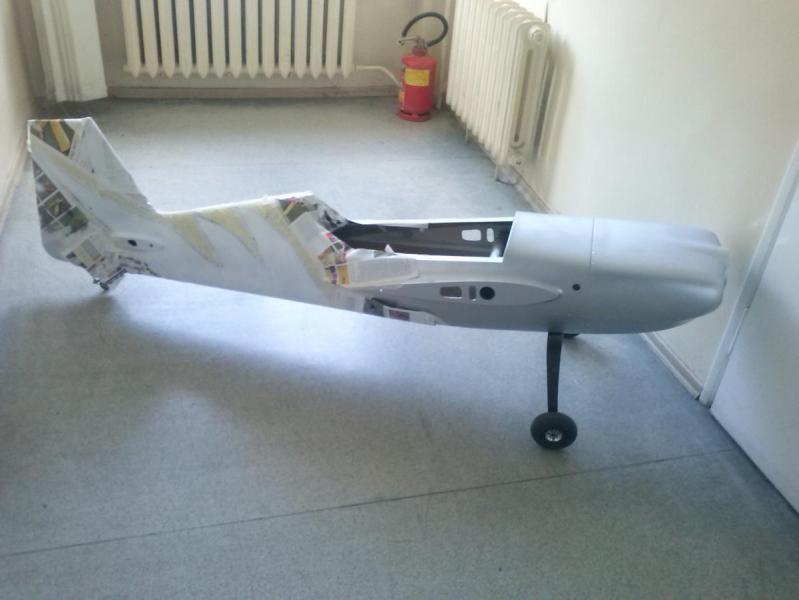

Postanowilem zmienic schemat malowania Ravena, ten wydaje mi sie lepszy. Co do kadluba to pozostalo wylaminowanie domku pod silnik, reszta malowania maski i ramki kabiny, musze jeszcze pomalowac do konca lewa owiewke podwozia i zamontowac oszklenie kabiny. narazie wyglada to tak (kolpak i smiglo w celach pogladowych) oceńcie sami :





malowanie

[chrisk8]

Na dzis w planie otwarcie formy z domkiem pod silnik i pomalowanie drugiej owiewki

[andrzej351]

model w tym malowaniu wygląda bardzo ciekawie.

śledzę twój temat i czekam na dalszy ciąg...

[chrisk8]

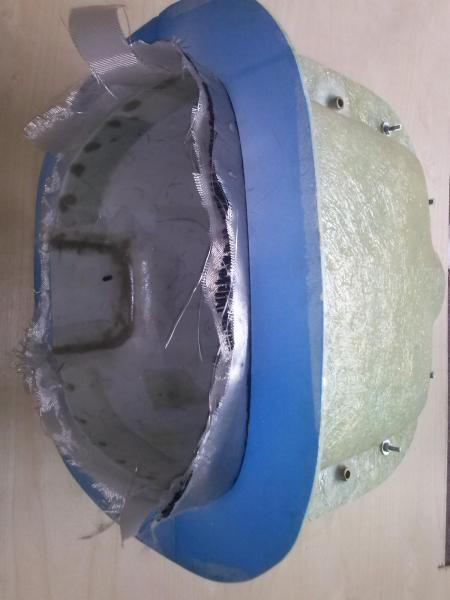

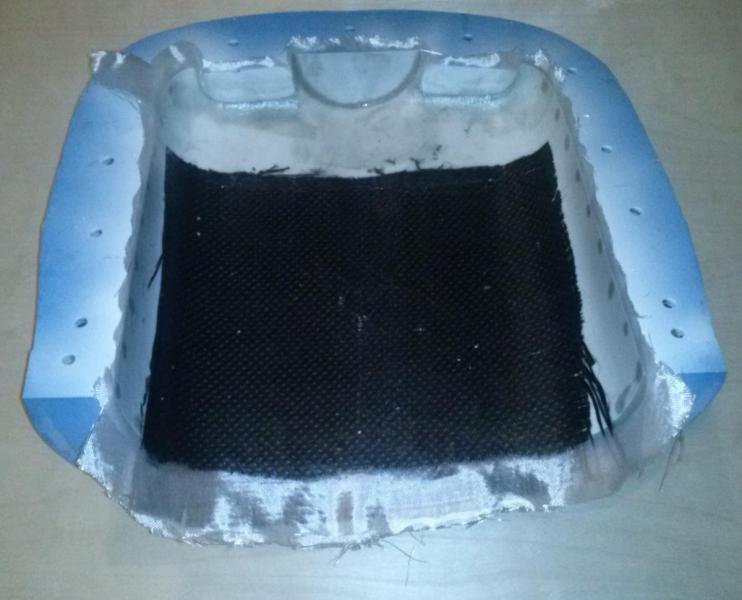

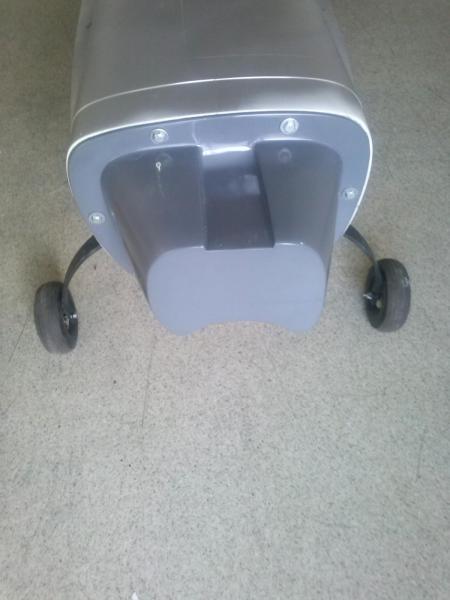

Dziś RAVEN otrzymał domek pod silnik :





[chrisk8]

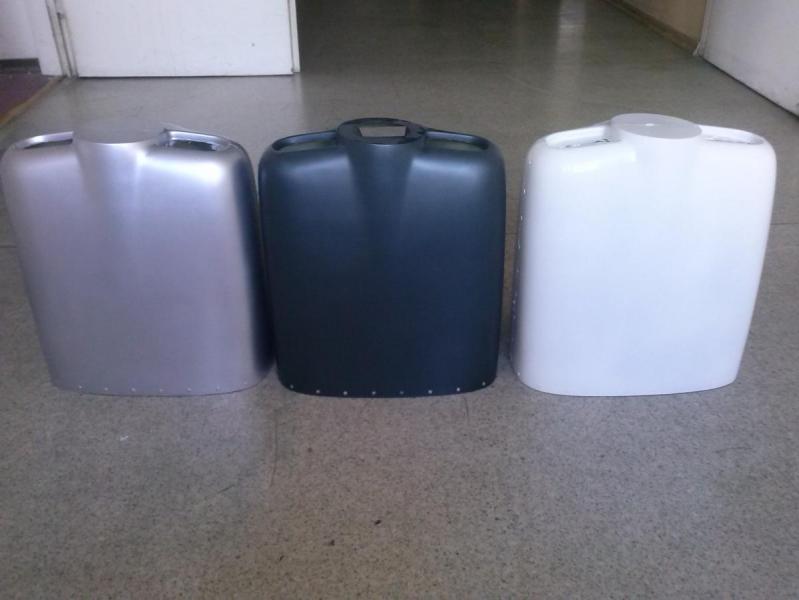

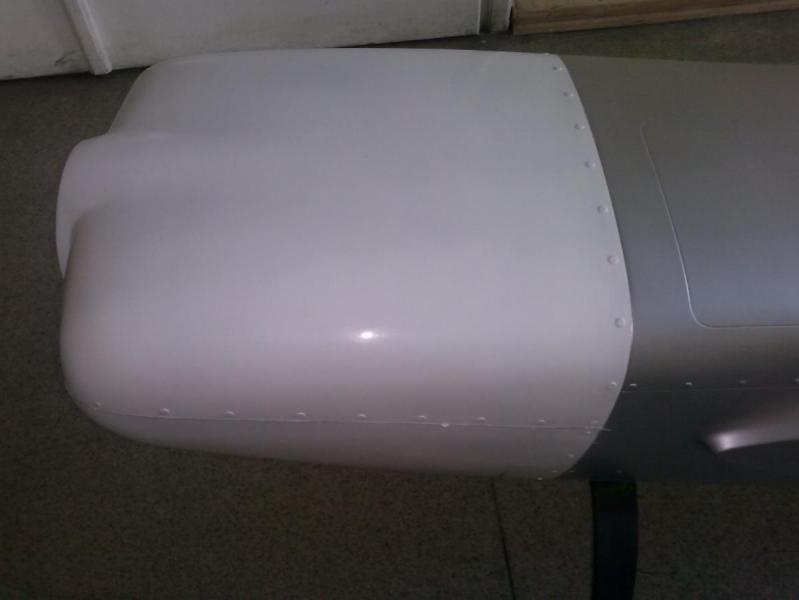

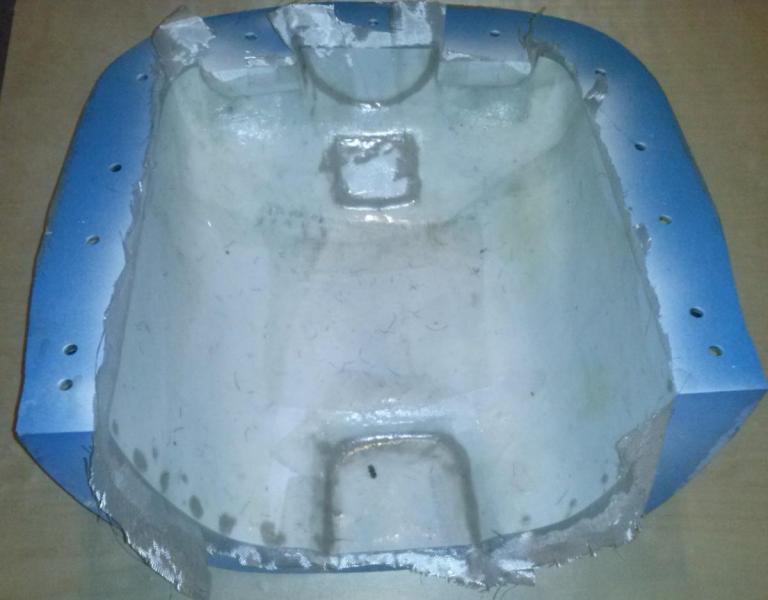

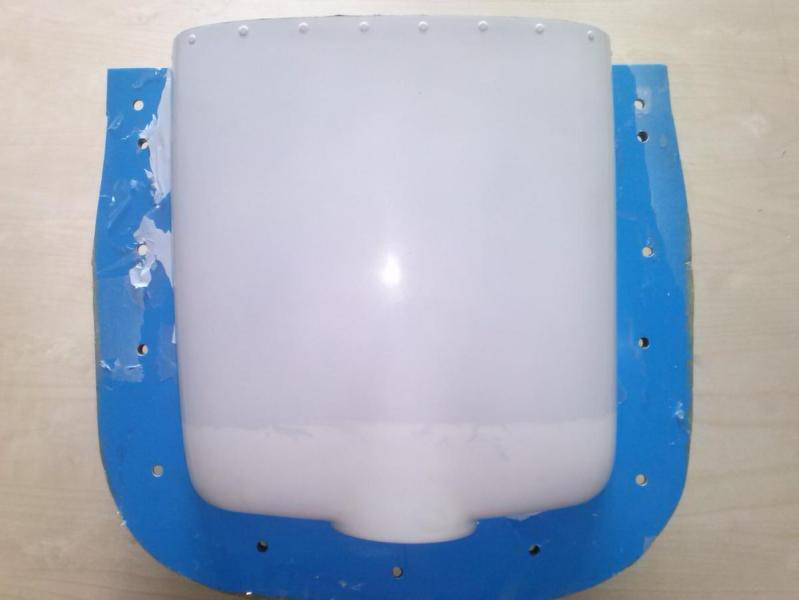

Dzis rozpocząłem budowe modelu dla kolegi. Narazie budowa maski silnika :







Stan na dzis:

[chrisk8]

W przyszlym tygodniu odbieram elementy szkrzydel i usterzenia takze robota przy Ravenie nabierze tempa

[chrisk8]

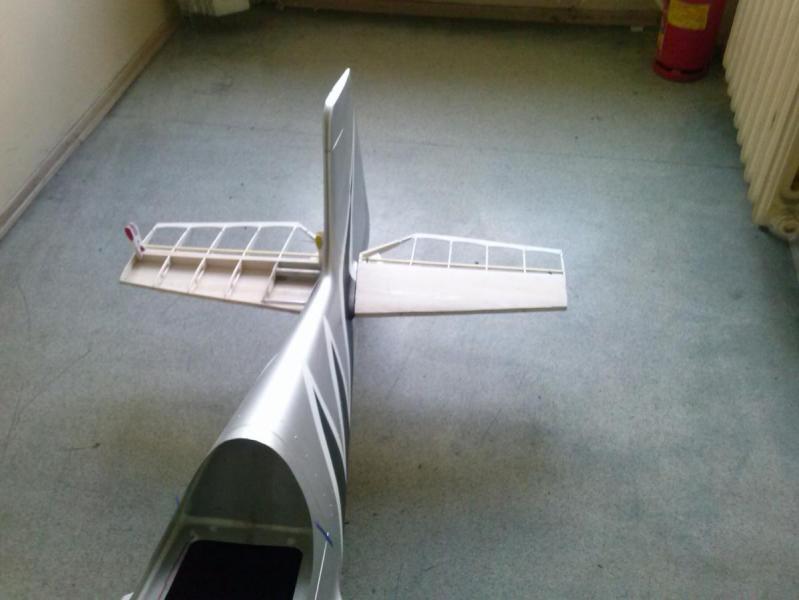

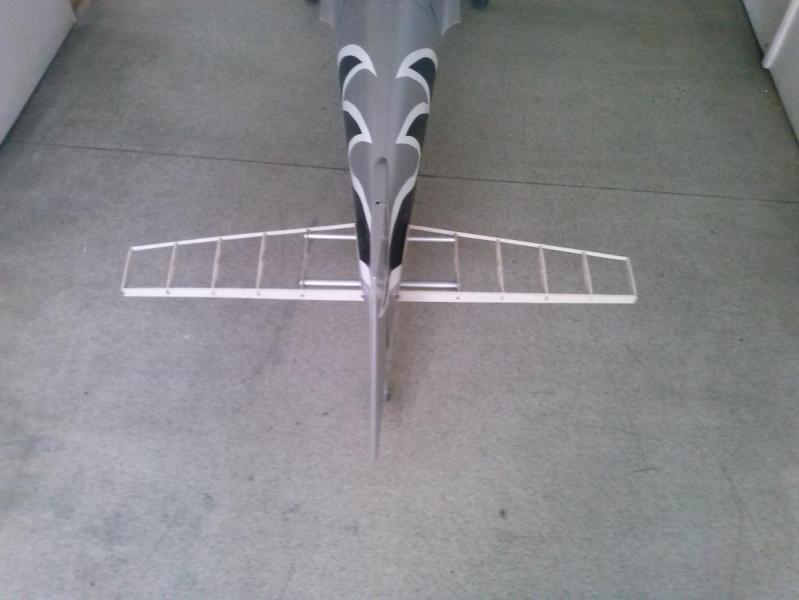

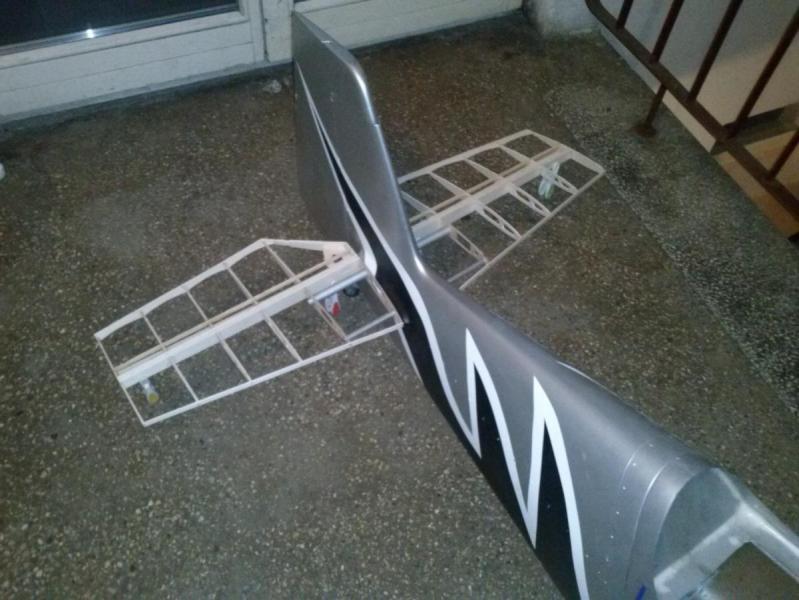

RAVEN powoli obrasta w piórka :

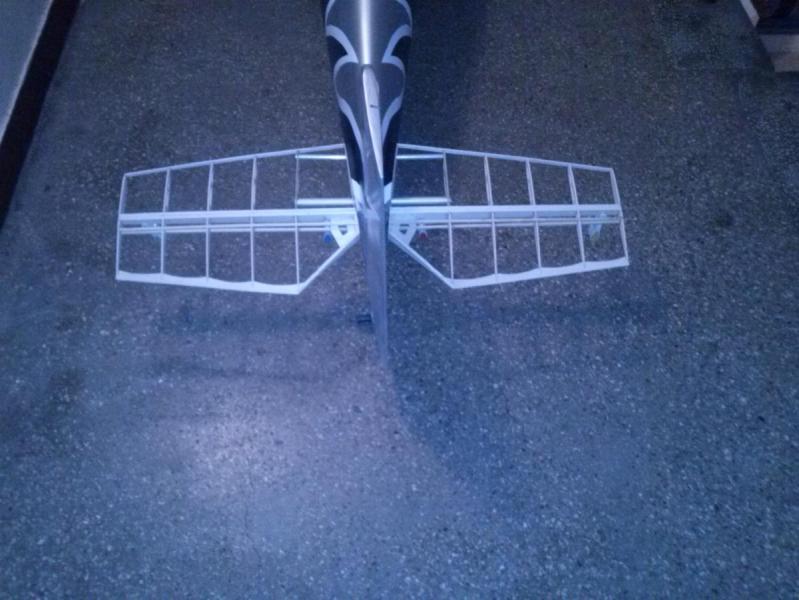

w 50 % ukonczone usterzenie ogonowe

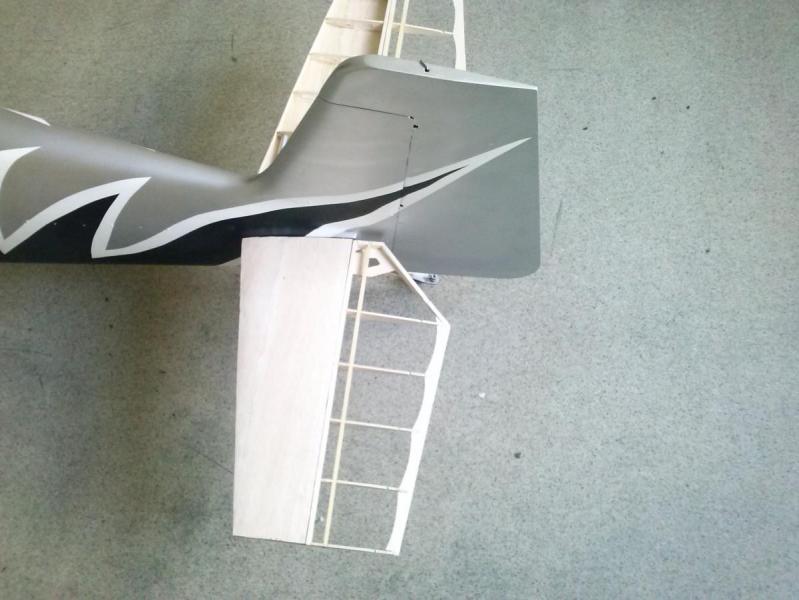

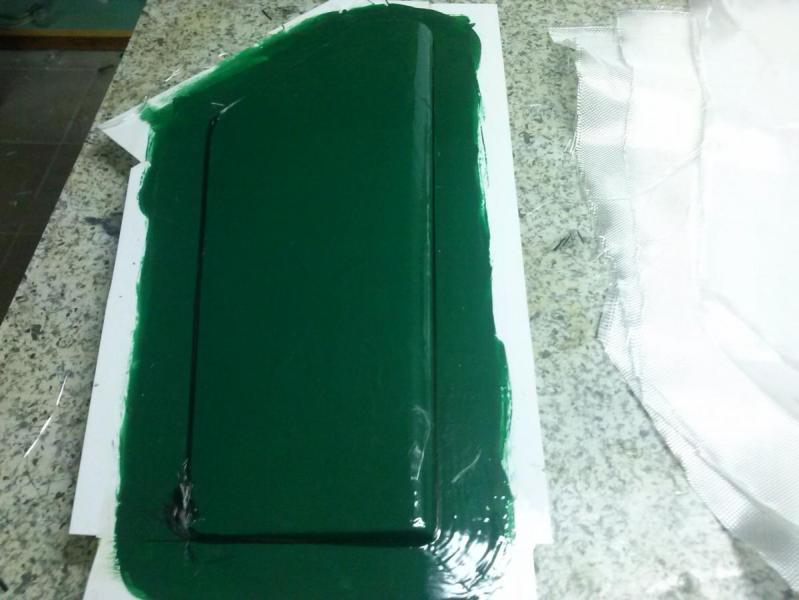

Stateczniki

i stery wysokosci





jutro zabieram sie za skrzydla

[chrisk8]

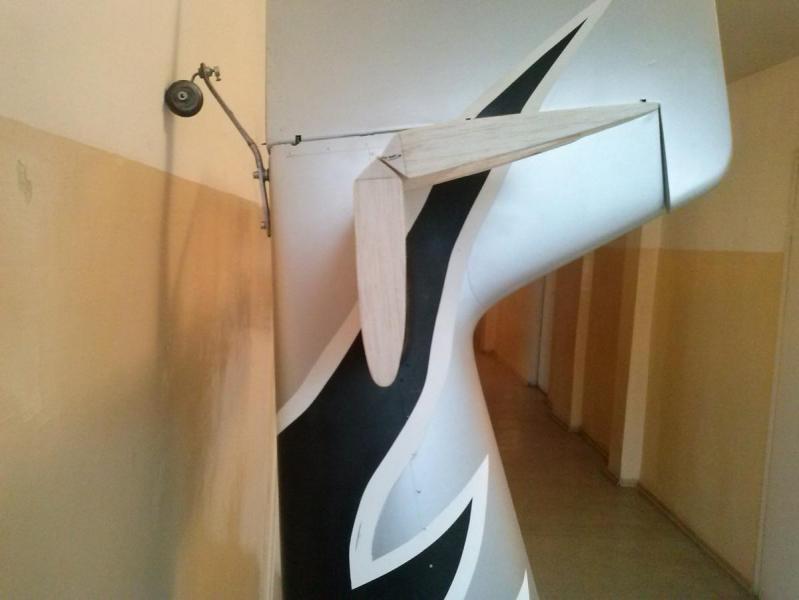

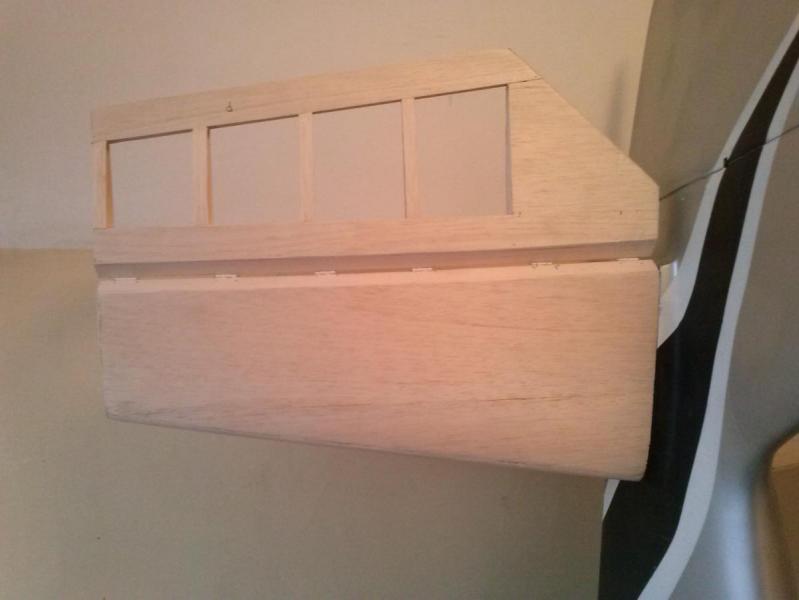

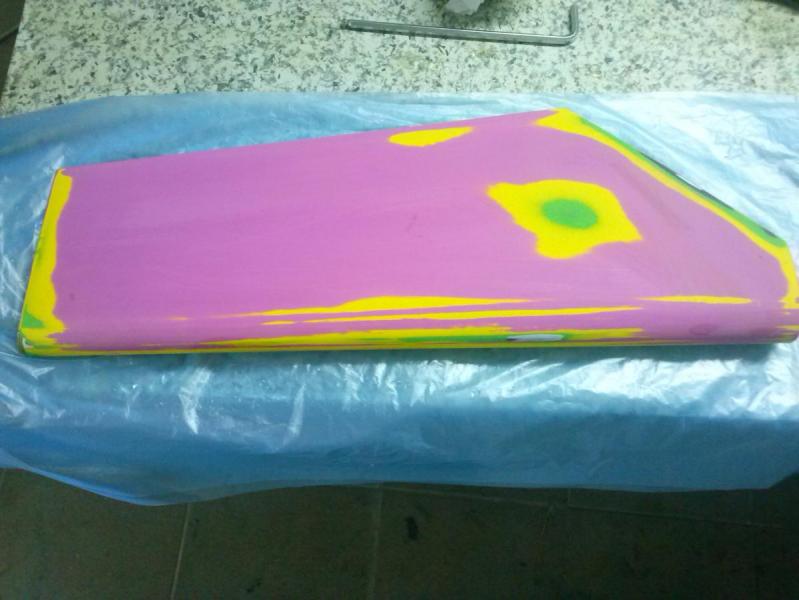

Skonczona jedna polowka steru/statecznika wysokości :

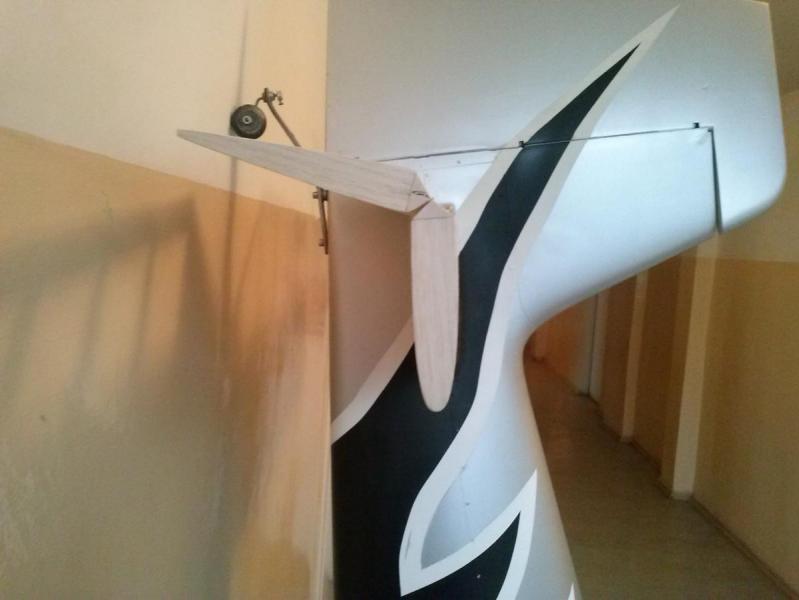

wychylenie w góre



wychylenie w dół

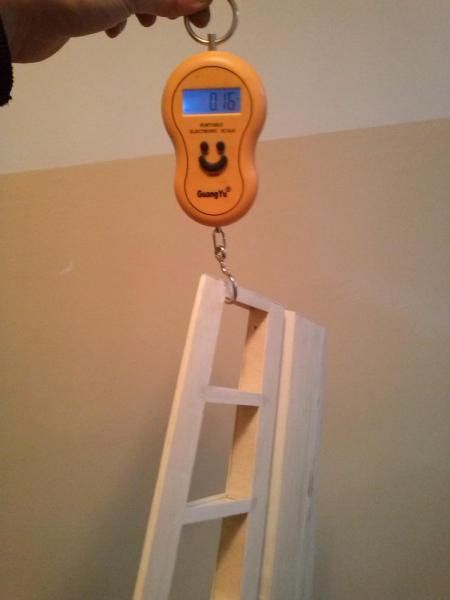

ważenie

[Shock]

"wychylenie w duł ...

wypada edytować

Temat ciekawy ,szacunek za wkład pracy i umiejętności

[chrisk8]

Dziekuje za zwrócenie uwagi na błąd.

[Shock]

Mało istotna uwaga przy takim temacie ..

Był u nas taki Raven na silnik 80 cm -taki z namalowanym ptakiem/orłem .Nawet dość to latało .

[chrisk8]

Ten będzie latał na DA 85

[r0n4ld1]

2,5m rozmiar nieco nietypowy, dlatego tak się przyglądam i czekam na ukończony w pełni egzemplarz i wtedy kto wie? może i ja zapiszę się na listę klientów? Ile waży / będzie ważył taki 2,5 m w pełni kompozytowy Raven???

[chrisk8]

Full kompozyt za czasów produkcji przez ARTEX wazył ok 11.5 Kg na silniku ZDZ 80 RVJ z tłumikiem kanistra. Ja troche zminilem konstrukcję i mysle ze na DA 85 wyjdzie ok 10-10.5 Kg.

[r0n4ld1]

DA? )) ojoj, kogo w tych czasach na to stać ) na szczęście chińskie 80 też są dobre no i co ważne 2x - 3x tańsze ) np. http://hobbyking.com/hobbyking/store/__34340__DJ_80cc_Gas_engine_Version_2_w_CD_Ignition_8_2HP.html - koszt niewielki a cieszy Właściwie to tak policzyłem, że ten model można niedrogo wyposażyć do lotu (podobnie do 50cc).
