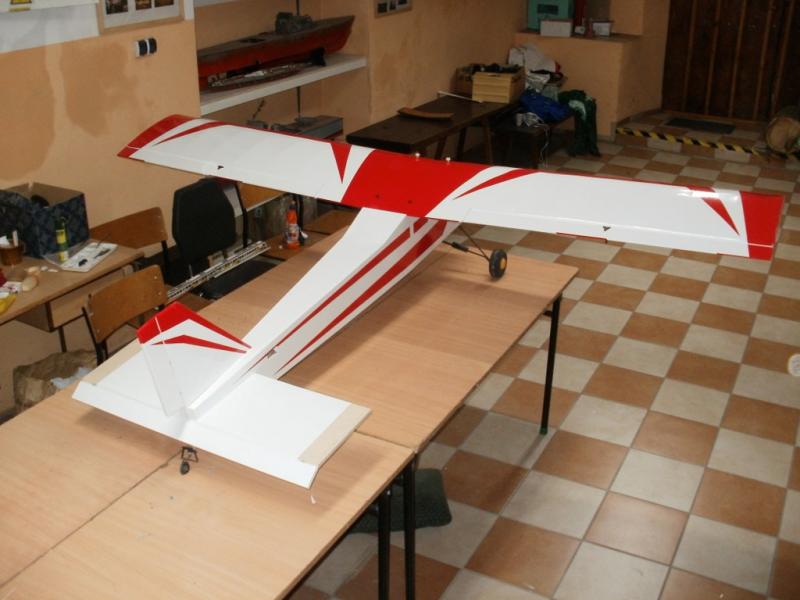

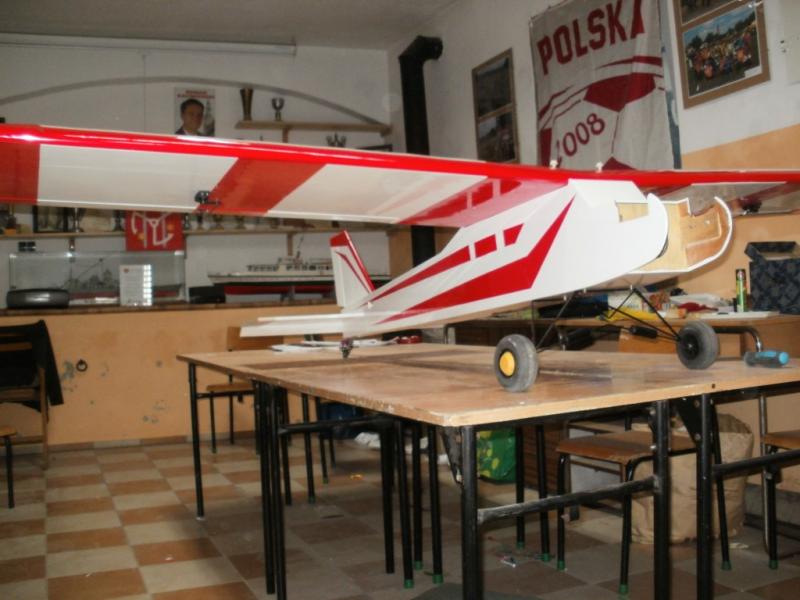

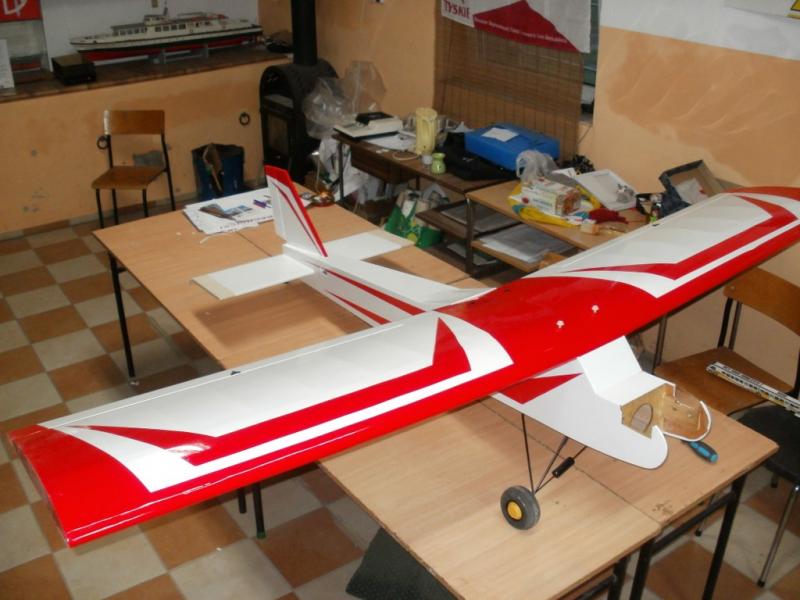

Trenerek 2,35 m

[baziu123]

Trenerek powstał z tego co było pod ręką,beż kosmicznych technologi itp....

[dakon]

a tak coś więcej, trochę danych. Plany jakieś konkretne czy radosna twórczość własna

A model naprawdę fajny

[baziu123]

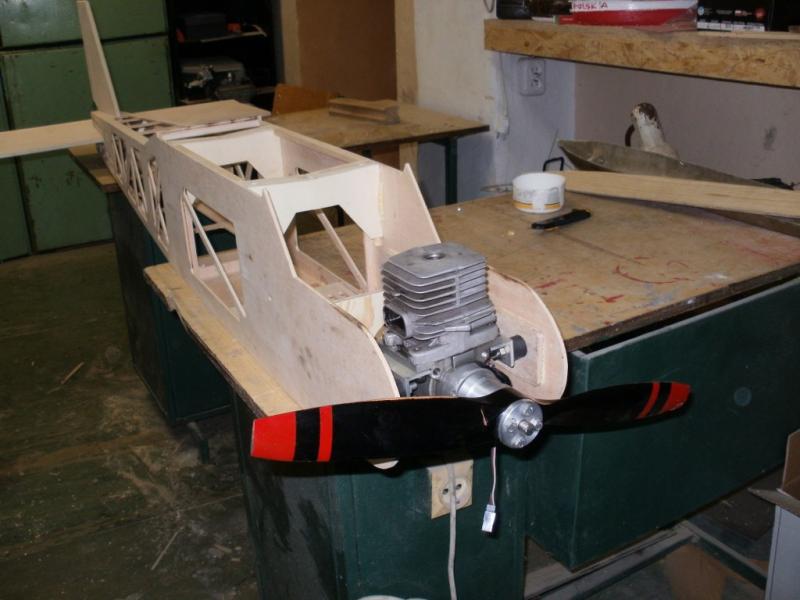

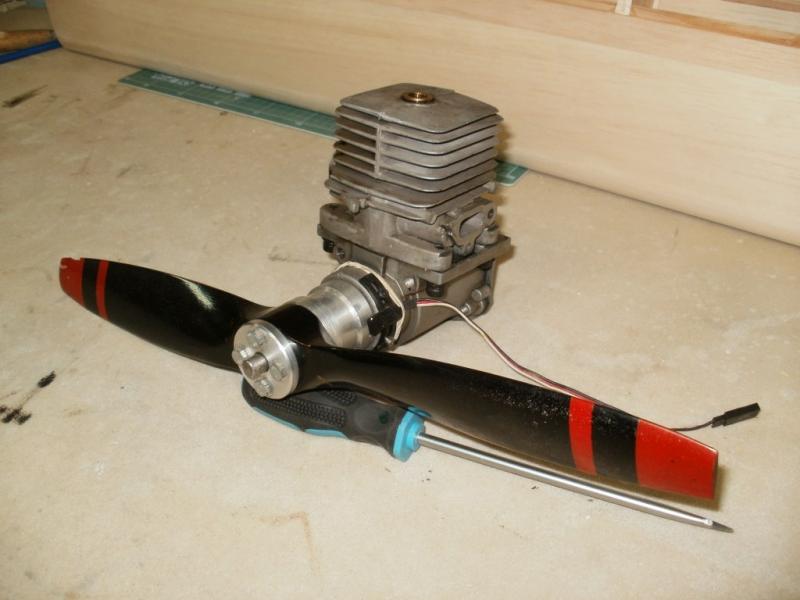

Historia była tak że zakupiłem jakiś czas temu silnik ok kosy spalinowej i nie wiedziałem do czego go wsadzić, a tak poza tym to ciekawość mnie zżerała jak taki silnik za grosze poradzi sobie w modelarstwie.Przerobiłem silnik wycinałem toczyłem zamontowałem zapłon elektryczny i odpalałem ku mojemu zdziwieniu silnik chodził po moich przeróbkach i na tym był jego koniec,tak sobie przeleżał w szafie z dobry rok.Po roku coś mnie wzieło odkurzyłem silnik polazłem na strych po starego trenerka 1,60 m położyłem na stół i rysowałem rysowałem aż narysowałem i taka o to historia.

[POGO]

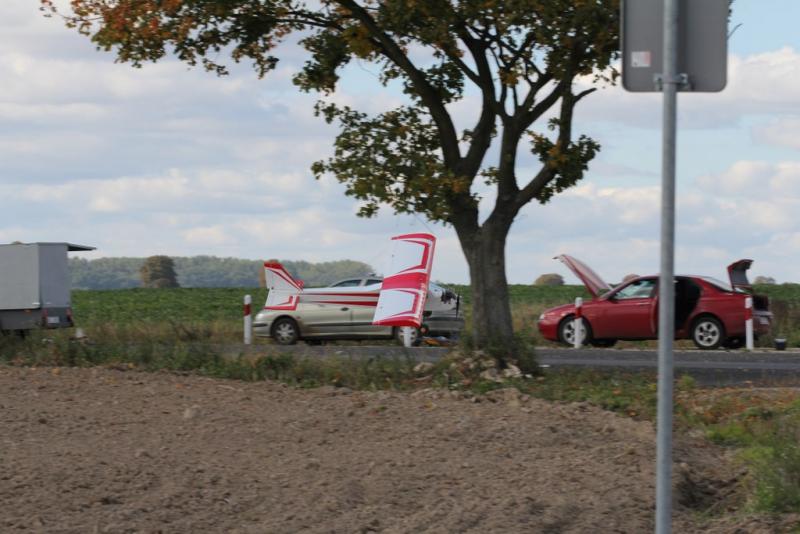

Na piątej fotce od dołu czyżby pogoń za modelem ? ( A modelik super gratuluje )

[gjery]

To jeszcze zapytam, jaka pojemność silnika i jaka waga modelu do lotu i jaki moduł zapłonowy zastosowałeś? Bo podobny silnik z kosy 25 cm/3 mam już odchudzony i zastanawiam się nad zapłonem.

[baziu123]

Tak była pogoń za modelem z powodu braku skrętnego kółka tylnego.Pojemność silnika to 32 cm waga coś koło 5 kg ale to jeszcze dokładnie sprawdzę ciąg na śmigle jakie miałem pod ręką 3,5 kg jak zakupię śmigła to wtedy będę dokładnie badała jaki ciąg i jakie obroty.Zapłon ten http://www.hobbyking.com/hobbyking/store/__13767__Replacement_Complete_Ignition_Set_for_Single_Cylinder_Gas_Engines.html

[baziu123]

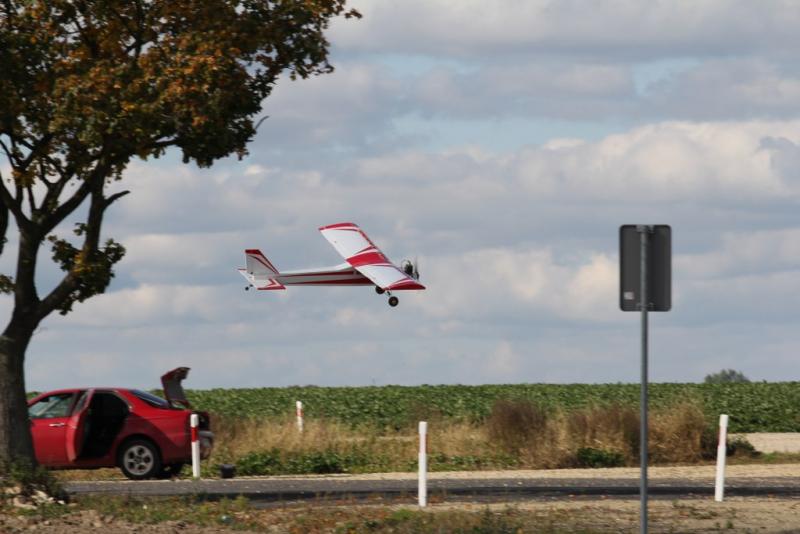

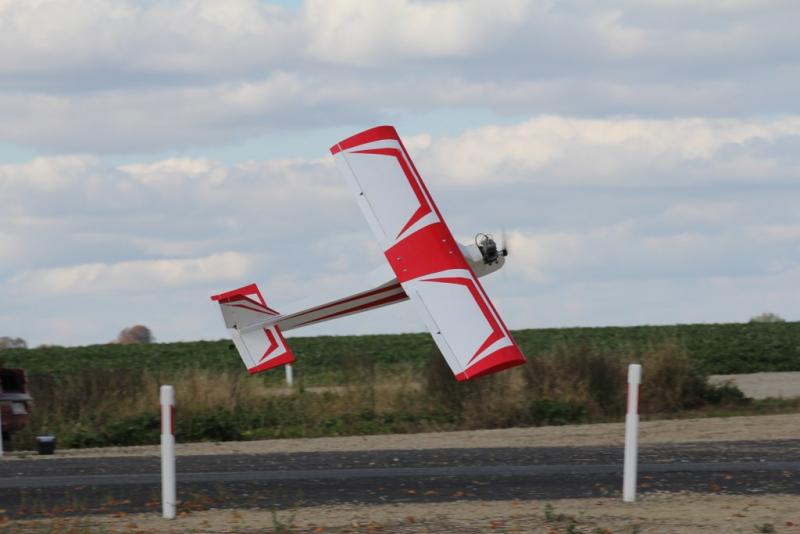

Kolejna porcja fotek z dzisiejszego latania

[bart07]

Piękny.



Czy możesz podać jakieś parametry modelu? Szukam pomysłu na zimę. Chciałbym coś do silnika 26cm z HK na pierwszy model spalinowy (benzyna). Jakie użyłeś wyposażenie?



Bartosz

[baziu123]

Trenerek został przeskalowany z 1,6m do 2,35 konstrukcja klasyczna czyli balsa sklejka i trochę sosny.Do silniczka co podajesz rozpiętość 2,40 spokojnie starczy zasilanie zapłonu pakiet 2200mAh 3S lipol plus bec,na zasilanie bezpośrednio life 2S,Jak widać na zdjęciach ląduje nim w zaoranym polu konstrukcja mocna zabawa przednia bezstresowe latanie



Aha serwa to Towerpro 12kg

[bart07]

Czy możesz podać założenia konstrukcyjne? Nie bardzo bym chciał, żeby mi się skrzydła złożyły... Serwa aż 12kg? W modelach 1,5m działają 1,2 - 2.5 kg. Czy możesz podać link do planów? Myślałem o wicherku 50 ze skrzydłami na Clark, ale nie wiem, czy nie znajdę czegoś prostszego.

[baziu123]

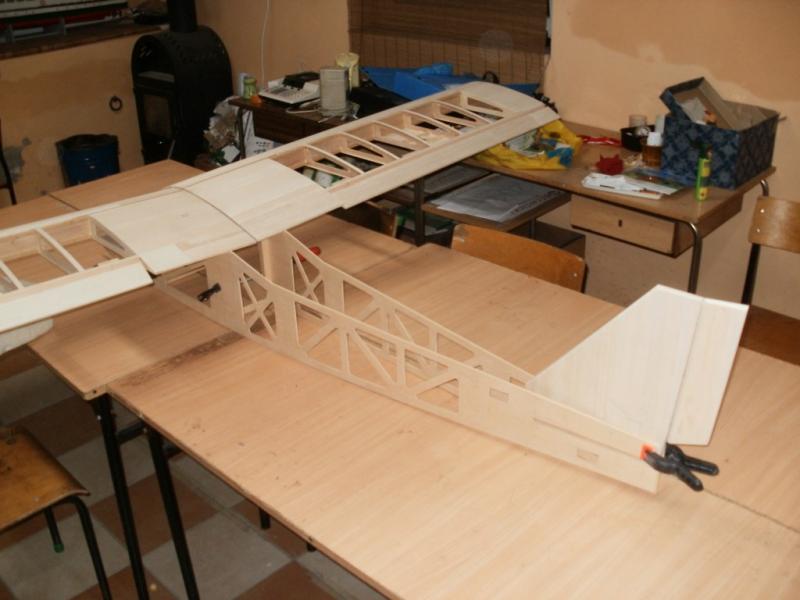

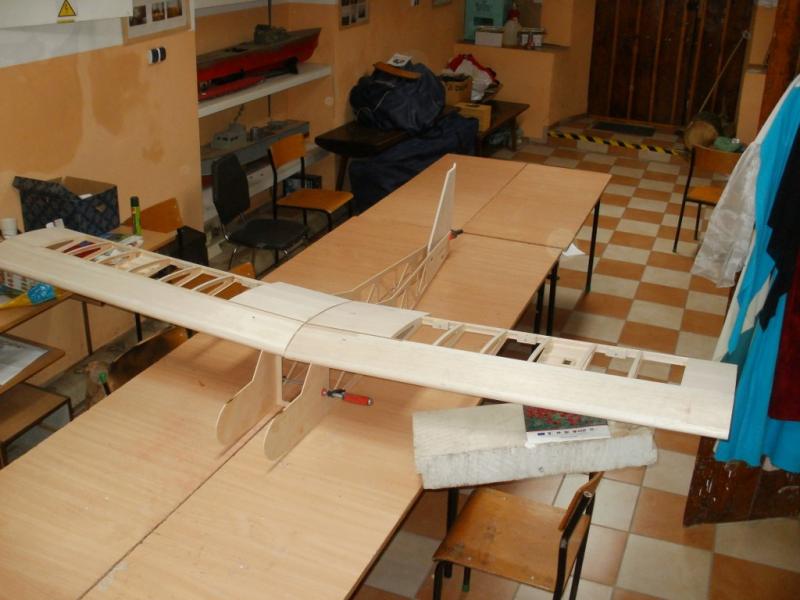

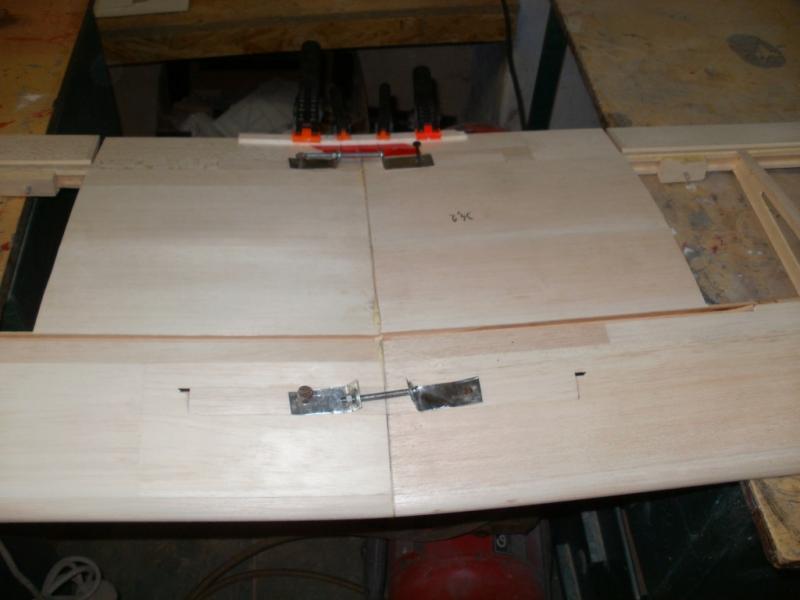

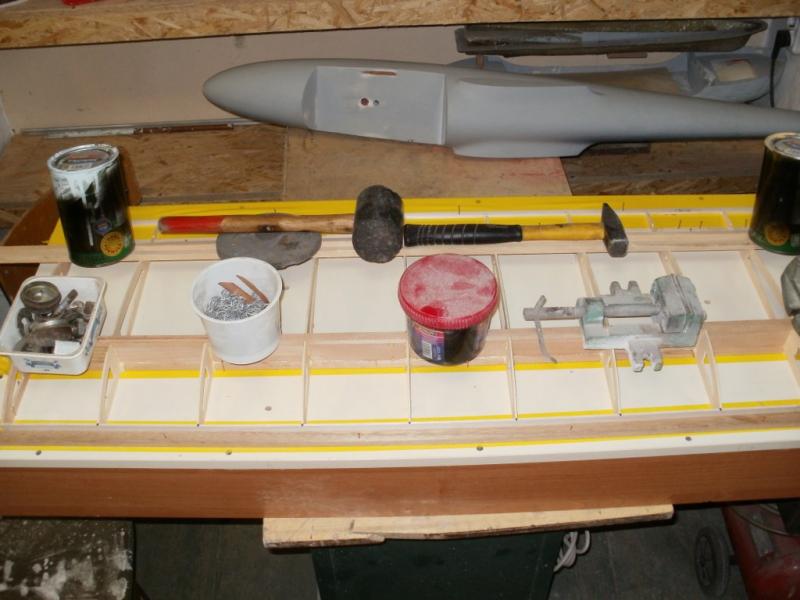

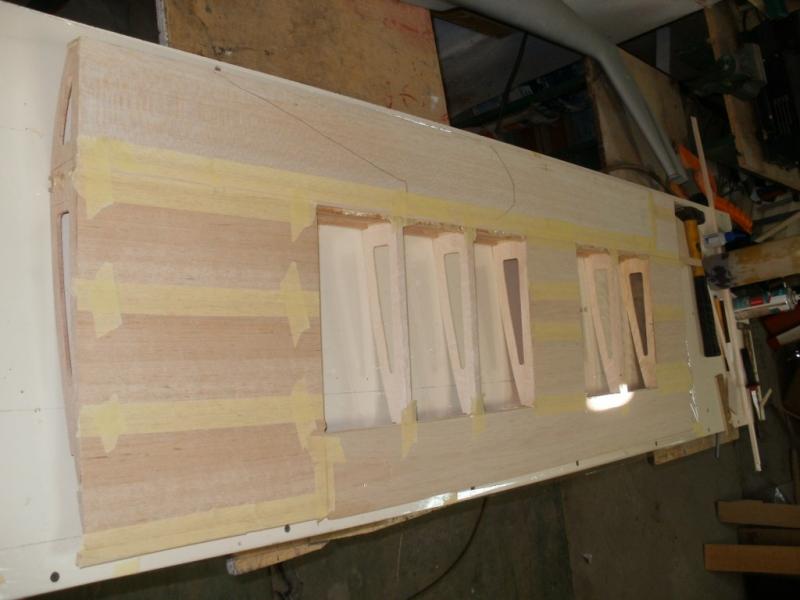

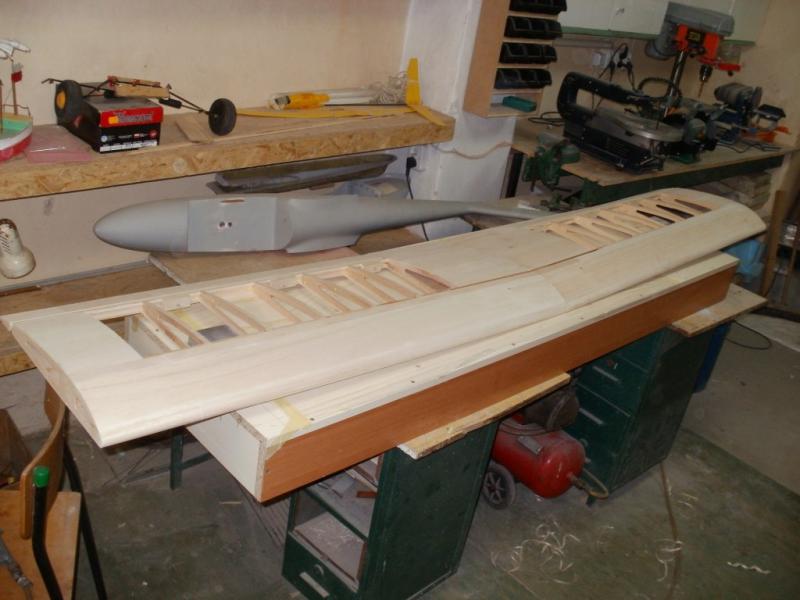

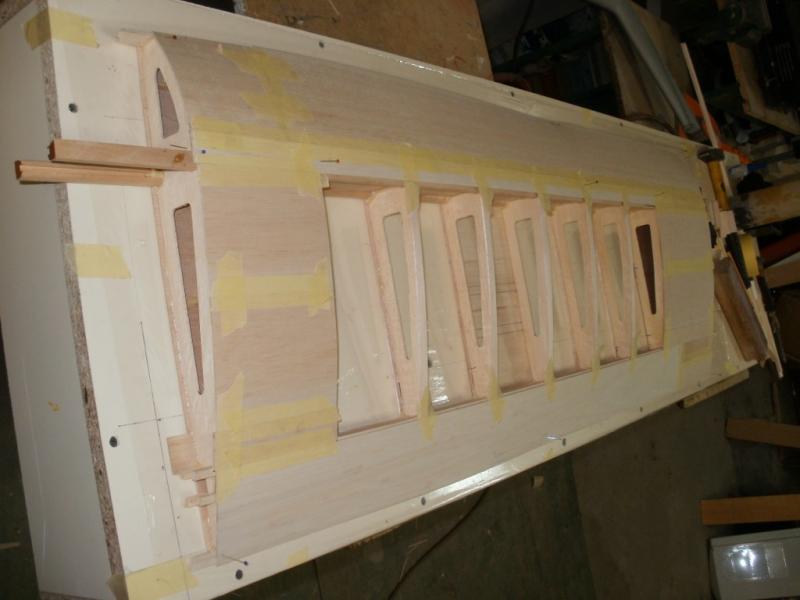

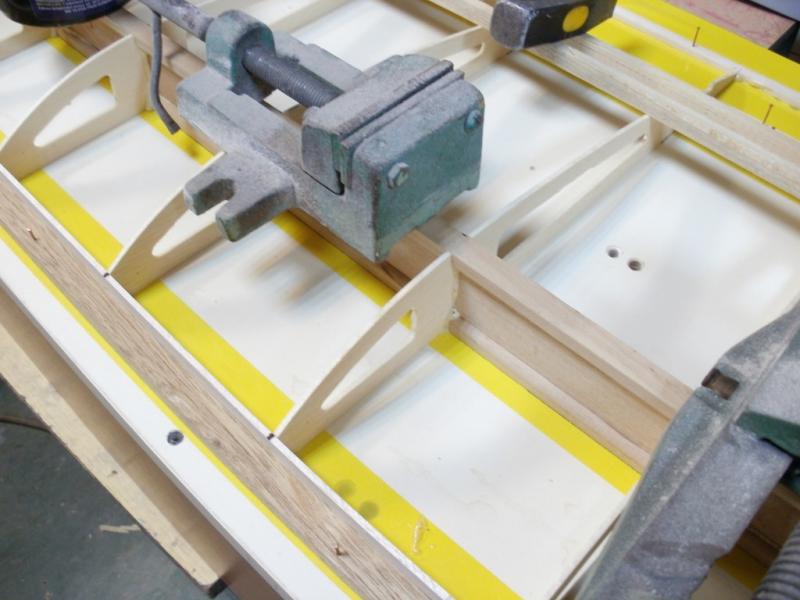

Na pierwszym i drugim zdjęciu jest pokazana konstrukcja skrzydła jak o to chodzi;

-na dzwigar składają się dwie listwy topolowe przekroju 15/10 mm w listach są wyfrezowane rowki po ich całej długości na sklejkę która przychodzi miedzy żeberka i tworzy jedną całość

-czyli listwa od dołu żeberko sklejka żeberko skleja żeberko sklejka i tak dalej

-od góry zamykamy taką samą listwą cały dzwigar

-skrzydła sklejone są ze sobą na styk z tym ze w każdej z połówek skrzydła w miejscu dzwigara na opisanych powyżej listwach topolowych od góry i dołu są także wyfrezowane rowki na długości 50cm i w to miejsce przychodzi rowing węglowy łącząc skrzydło w całość .

[bart07]

Jaki masz profil skrzydeł?

Czy kadłub od krawędzi spływu do ogona jest z balsy, czy dodatkowo wzmacniany?

Dźwigary skrzydła jakoś liczyłeś, czy po prostu przyjąłeś "z czapki"?

Dlaczego zdecydowałeś się na topolę zamiast na sosnę?

Skrzydła wozisz 2 metrowe ???

Z jakimi kątami zmontowany jest model (silnik i skrzydła)?



Przepraszam za ilość pytań...

[Tomek]

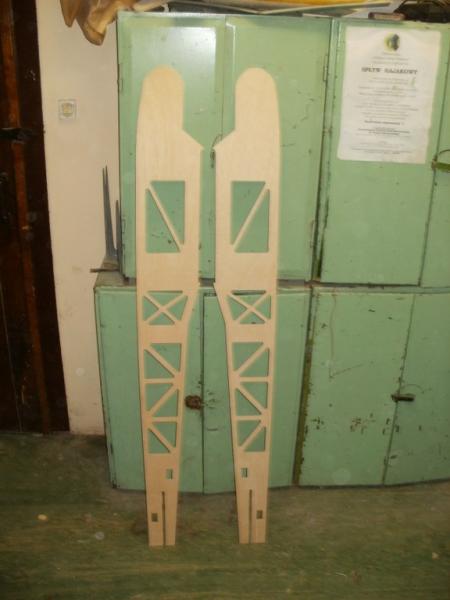

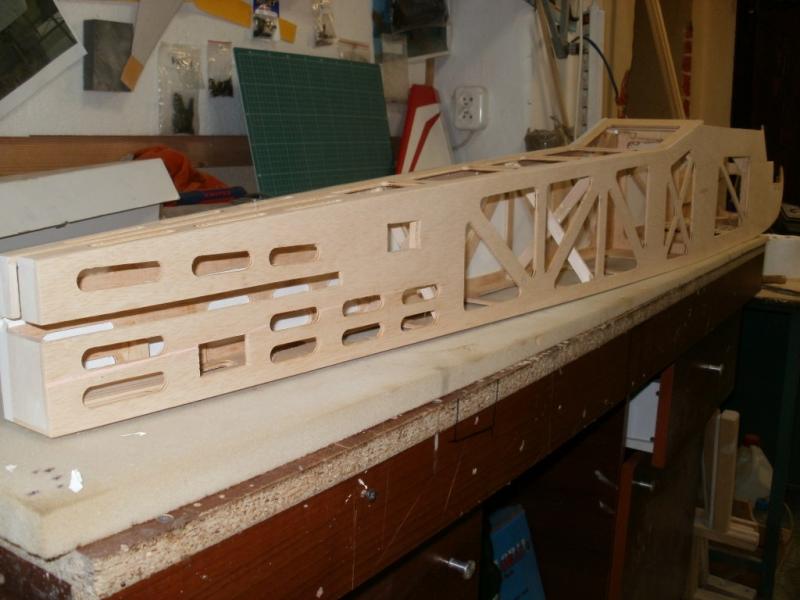

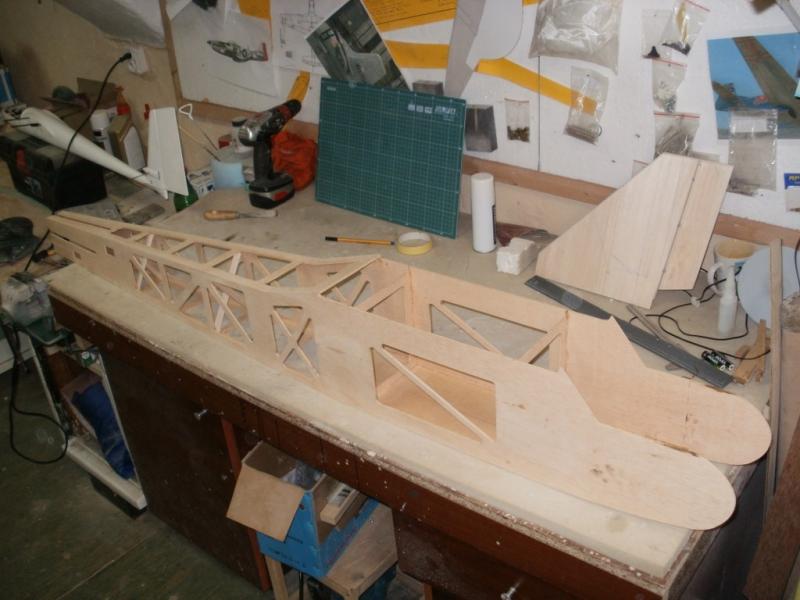

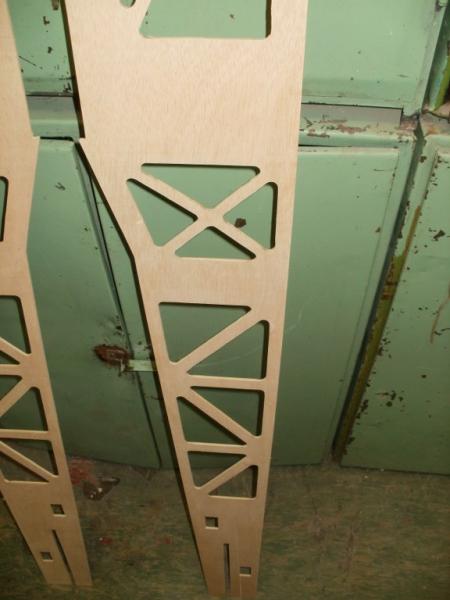

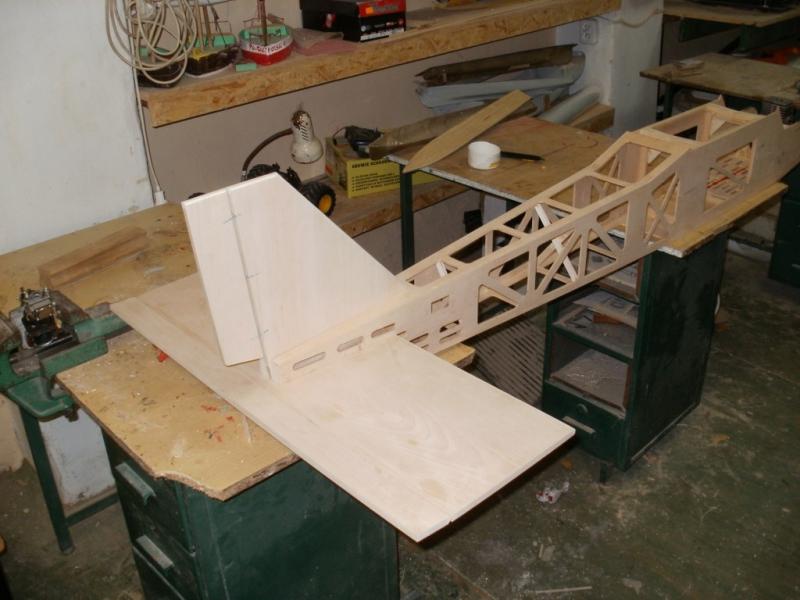

Widzę ,że ze sklejką na bogato stoimy, nawet się konstrukcji w środku kadłuba nie chciało zrobić, tylko lubudu z jednego kawałka sklejki.

Dobra czepiam się , pewnie miało być szybko i przyjemnie ... hahah

[baziu123]

I tak właśnie było budowa trwała półtorej miesiąca a przyjemności z latania co nie miara

[baziu123]

Podsyłam film z któryś tam kolejnych lotów

[robas69]

Tomek, model jednak dobrze jest unieruchomić podczas rozruchu silnika .

[pabloo]

Witam Tomku. Przymierzam się do budowy trenerka na podobnym napędzie. Mam silnik od kosy 36ccm o mocy 1,6KM odchudzony i czekam już tylko na zapłon z HK. Masz może jakieś plany Twojego samolotu przed lub po przeskalowaniu?, a może masz jeszcze jakieś zdjęcia rozwiązań w środku kadłuba (zbiornik, pakiet, serwa) chodzi mi o rozmieszczenie dla uzyskania SC. Zastanawiam się też nad grubością sklejki na kadłub. Z góry dziękuję za wszelkie wskazówki

Albo chociaż nazwa modelu z którego przeskalowałeś.

[Miałczek]

Witam Tomku. Przymierzam się do budowy trenerka na podobnym napędzie. Mam silnik od kosy 36ccm o mocy 1,6KM odchudzony i czekam już tylko na zapłon z HK. Masz może jakieś plany Twojego samolotu przed lub po przeskalowaniu?, a może masz jeszcze jakieś zdjęcia rozwiązań w środku kadłuba (zbiornik, pakiet, serwa) chodzi mi o rozmieszczenie dla uzyskania SC. Zastanawiam się też nad grubością sklejki na kadłub. Z góry dziękuję za wszelkie wskazówki

Albo chociaż nazwa modelu z którego przeskalowałeś.



też bym poprosił o to co kolega

[Gość horn3t]

Mnie zainteresowało lotnisko z filmu czy to Oleśnica?

[baziu123]

Model został przeskalowany z trenerka 1,6m nazwy nie pamiętam będę w modelarni zobaczę i napisze dokładnie.Sklejka na kadłub Ceiba 4m sprzedawana w arkuszach 125cmx200cm podajże koszt 60 zł za cały arkusz.skrzydło balsa 2,5mm keson 2mm.Tak to lotnisko Oleśnica ale coś się ostatnio porobiło i zakaz wstępu chyba szukają kupca na to i przerobią pod jakieś tam inwestycje cholera ich wie szkoda bo miejsce było super asfaltowy pas........

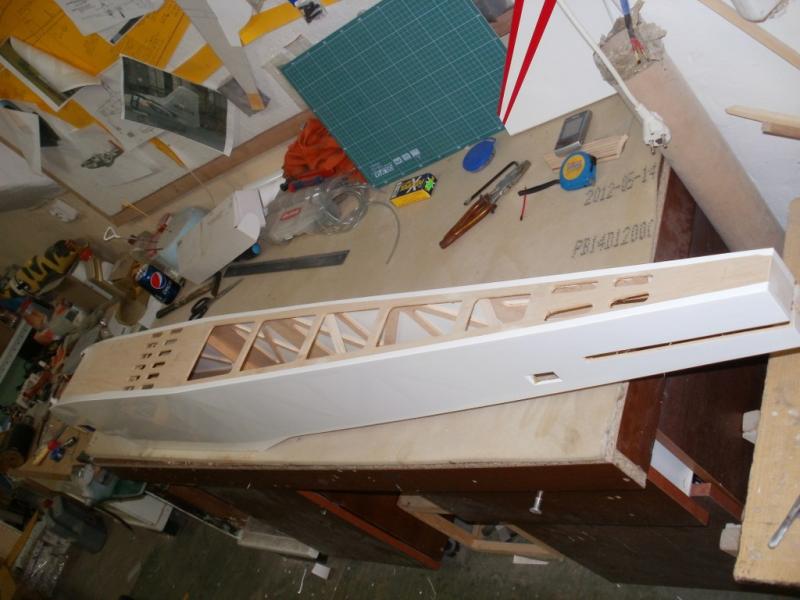

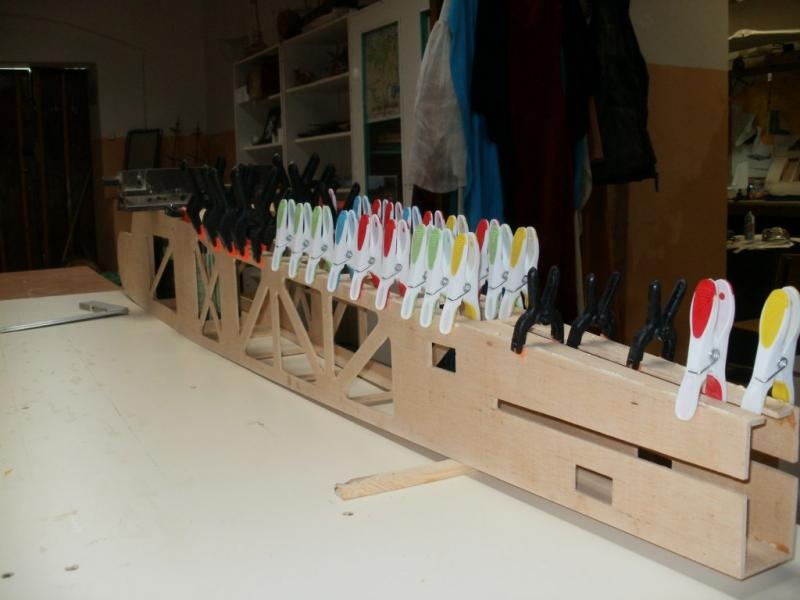

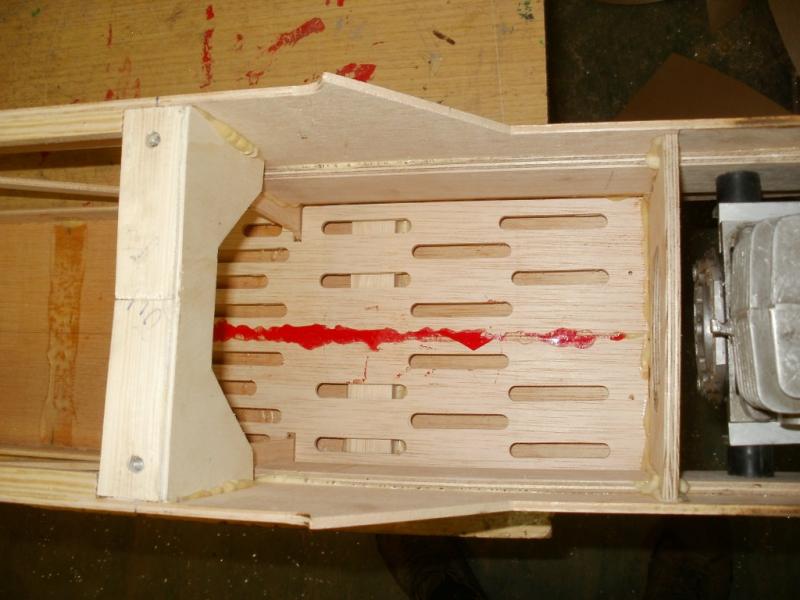

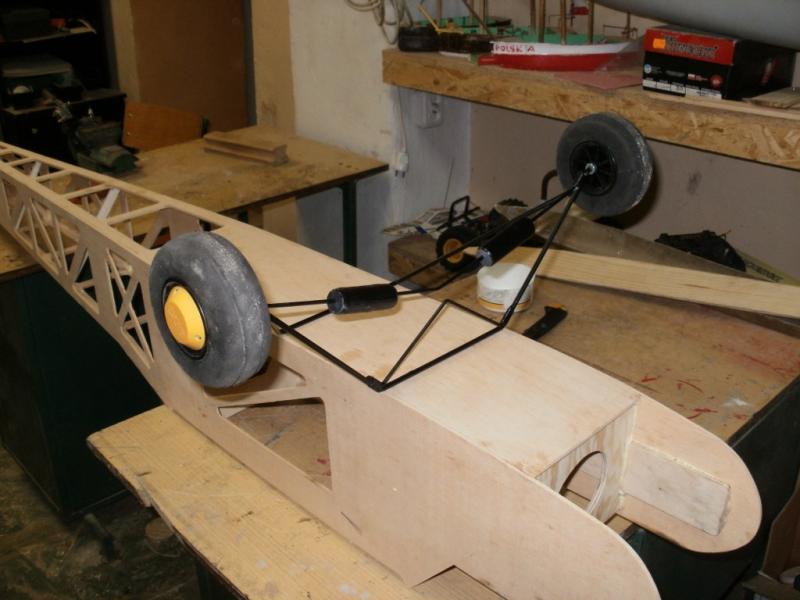

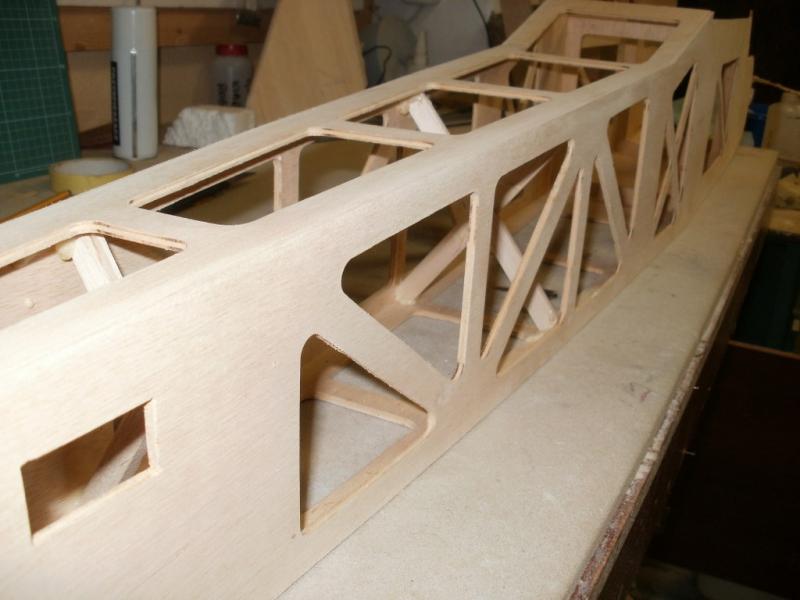

W środku mniej więcej tak

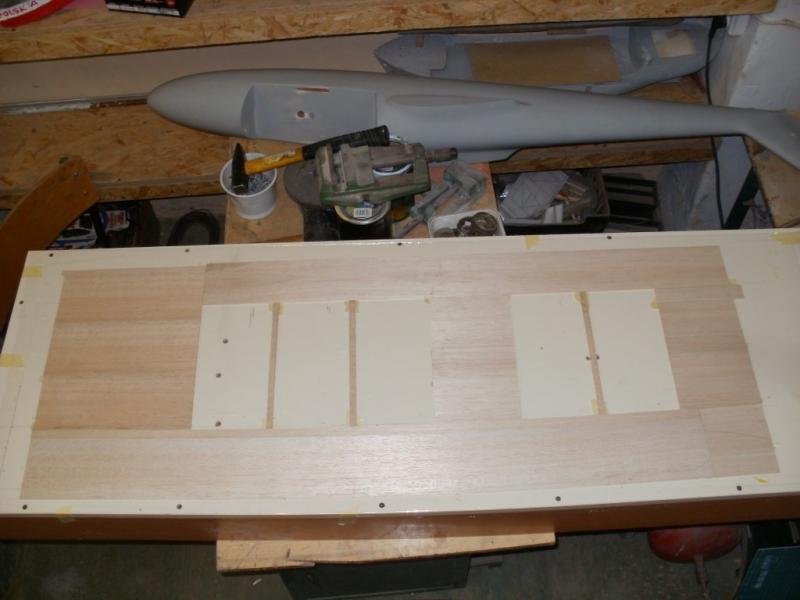

A tu kolega kroi też sklejkę ceiba
