RWD 13 -prosta maszynka do nauki latania


Rekomendowane odpowiedzi

dzisiaj odebrałem pierwsze drukowane arkusze :) wygląda to suuper! :)



kilka danych nt modelu:



Rozpiętość : 1000mm

Długość : 670mm

waga do lotu : 260gram

akumulator : LiPol 500mAh/2s

Silnik : http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=75202205C 1400KV

śmigło : 7x6



bateria w nosie:


Biała wersja:










a tak prezentują sie wydruki:






zmontuje ktoś wersję sanitarną? :)

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

udało mi się wczoraj zacząć montaż wersji "turystycznej":



klatka podwozia:




rdzeń kadłuba z wklejonymi elementami sklejkowymi:







tutaj skrócę (więcej zdjęć z montażu bedzie dostępna w fotolbumie)



tak wygląda zmontowany wstępnie kadłub:




nie mogłem oprzeć się pokusie i przymierzyłem usterzenie:







a nim poszedłem spać... zaimprowizowałem wersję RWD-tki ze złożonymi do hangarowania skrzydłami :)




Odnośnik do komentarza
Udostępnij na innych stronach

wczoraj miałem wolną godzinkę więc podciągnąłem prace przy kadłubie i usterzeniu






na sterze wysokości dobrze jest wykonać wzmocnienia "zawiasów" przy pomocy NIEWIELKIEJ ilości kleju na gorąco, wtartej patyczkiem w zawias:






oba usterzenia już osadzone na miejscu:






specjalny kształt rdzenia umożliwia osadzenie w otworach serw a wystający fragment stanowi bazę do umocowania bowdenów:






po nakłuciu poszycia drutem stalowym, wprowadziłem koszulki bowdenów na ich miejsce:









następnie zamknąłem poszycie kadłuba od góry:




na koniec kadłub dostał tylną płozę:






jak do tej pory prace zamknęły się w ok 2,5 godzinie :) cały model myślę że spokojnie można zmontować w jedno popołudnie

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Tydzień temu listonosz przyniósł paczke z RWD13 Marka.

Jak wszystkie modele Marka, wszystko jest profesjonalnie wykończone, i po za sklejeniem tych puzli to w sumie nic nie trzeba więcej robić.

Wszystko ładnie pasuje do siebie.

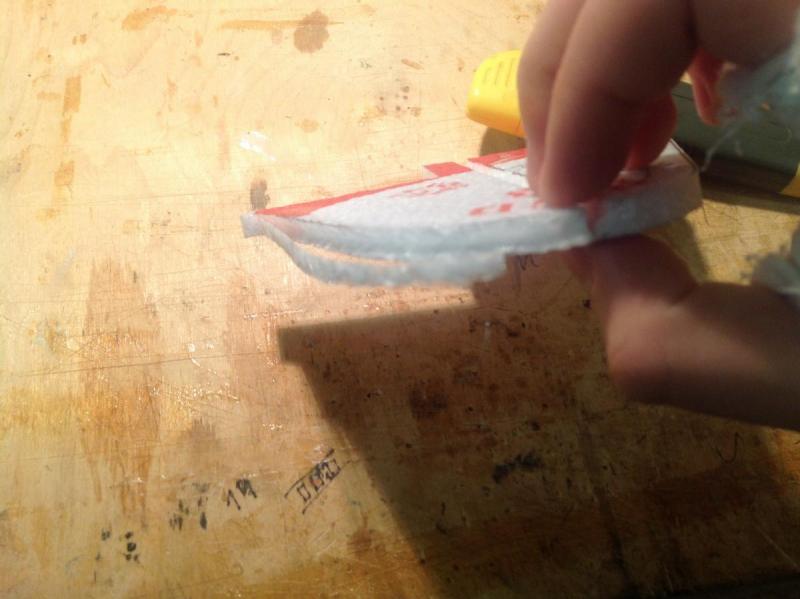

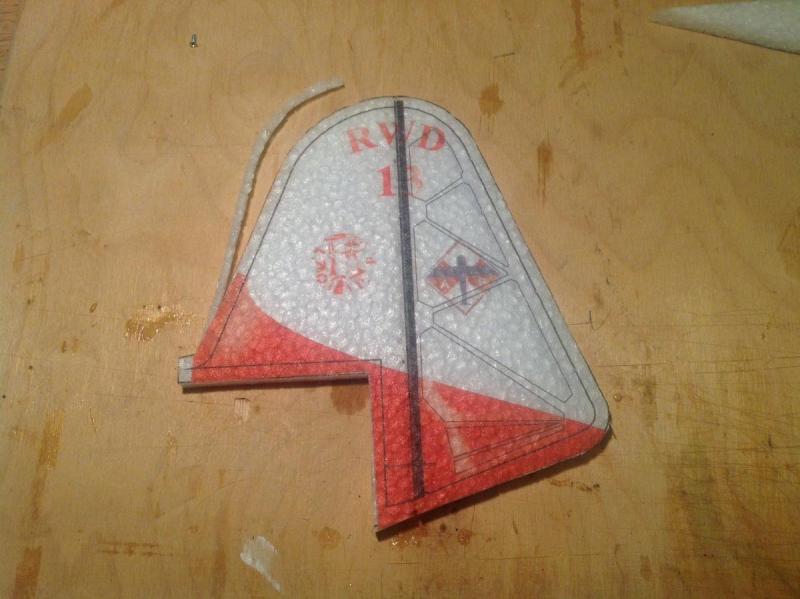

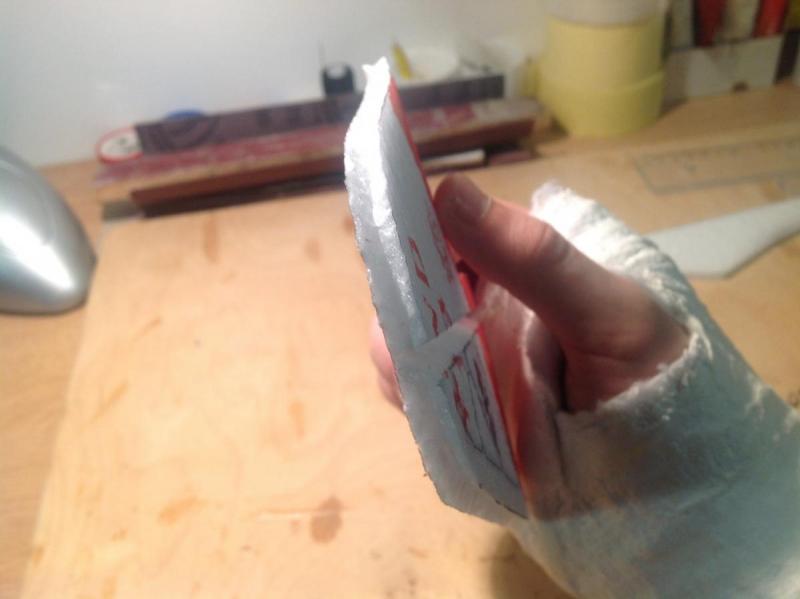

Pare zdjęć ze składanie, troche to wolno idzie, ale to wszystko przez gips na prawej ręce, więc składam tylko lewą.









Odnośnik do komentarza
Udostępnij na innych stronach

Wziąłem się i ja za trzynastkę od Marka. To mój pierwszy depronowiec, więc podchodziłem jak pies do jeża ;)

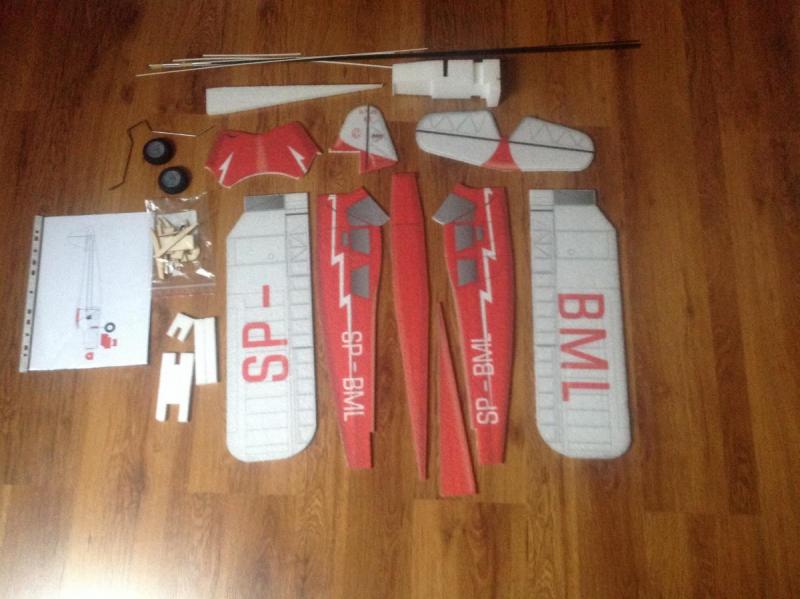

Zawartość kartonu:








Wycięcie elementów zajmuje kilka minut:








Błąd projektowy, wymaga minimalnej poprawki:








Podwozie jest wygięte, ale warto podprostować do idealnego kształtu:

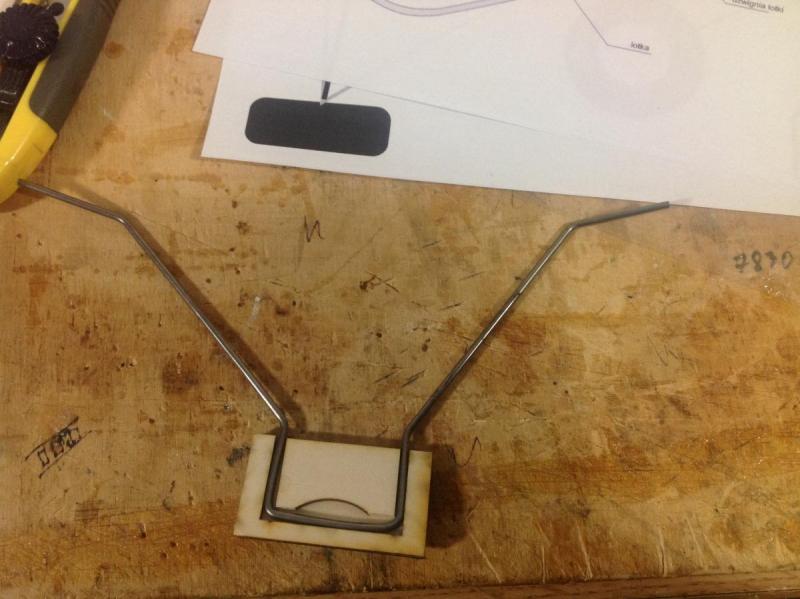

Montaż podwozia rozwiązany świetnie, mocowanie wykonujemy sklejając 3 elementy ze sklejki i drutem podwozia w środku:

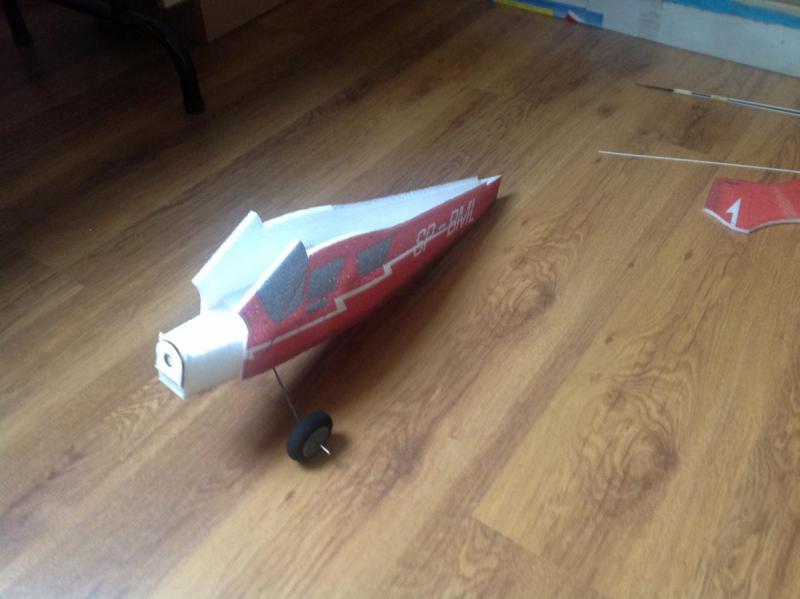

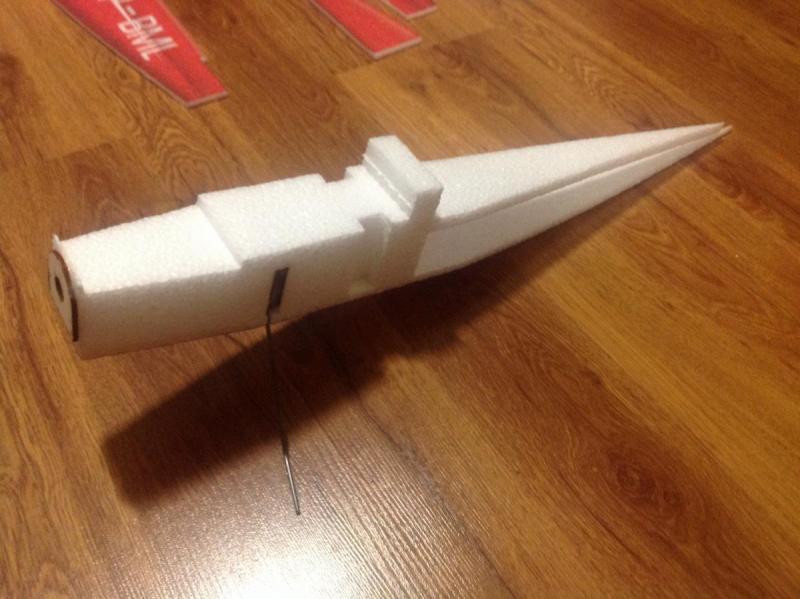

Po dwudziestu minutach kadłub prawie gotowy:










Z podwoziem przychodzą tylko kółka, więc wykonałem takie mocowanie koła, wykorzystując plasterki kleju termotopliwego i nakrętki M3. Plasterki wklejone na CA :


















W zestawie przychodzi wręga silnikowa gotowa do wklejenia. Ponieważ miałem silnik z mocowaniem za wręgą, więc dorobiłem drugą wręgę i wykonałem klatkę na silnik z prętów węglowych fi2mm. Przy okazji zrobiłem skłon i wykłon.








Silnik wklejony, wzmocnienia w skrzydłach wklejone i tężeją, cdn po kolacji :D

Odnośnik do komentarza
Udostępnij na innych stronach

S.C. 1/4 długości cięciwy licząc od natracia skrzydla :)



robiąc domek szkoda ze nie odwróciłes wręgi do góry nogami -powstała by od razu półka na akumulator ;)



wielki coś ten silnik... :) - będzie rakieta a nei RWD :)



Twoja sztuka - to jeszce nei wyróbseryjny -stąd drobne niedociągnięcia i nie wycięte elementy

w zestawie będa już powycinane :)

Odnośnik do komentarza
Udostępnij na innych stronach

Pod serwa dałem dodatkowe kawałki sklejki 3mm.















Za cienki drut dałem do sterowania lotkami. Skręca się wzdłuż osi i lotki wychylają się tylko +/- 5 mm. W poniedziałek kupie grubszy i chyba wymienię.






Szczegóły sterowania SK i SW:















Na natarcie dokleiłem profil balsowy zamiast wzmocnienia z płaskownika węglowego. Taki akurat miałem wolny.













Jutro będę podpinał elektrykę.



I dwa pytania:



1. Zastrzały podwozia są obowiązkowe? Tak jak jest bez nich sprawia wrażenie wystarczająco mocnego.

2. Skrzydła na końcu wkleja się na śmierć na zawsze? I nie ma inspekcji?

Odnośnik do komentarza
