Pływanie - Bydgoszcz i okolice

[ostry_gl]

I tak trzymaj

[kaszalu]

Dla zainteresowanych - jak pracuje okrętowy "silniczek" Diesla .....



[kaszalu]

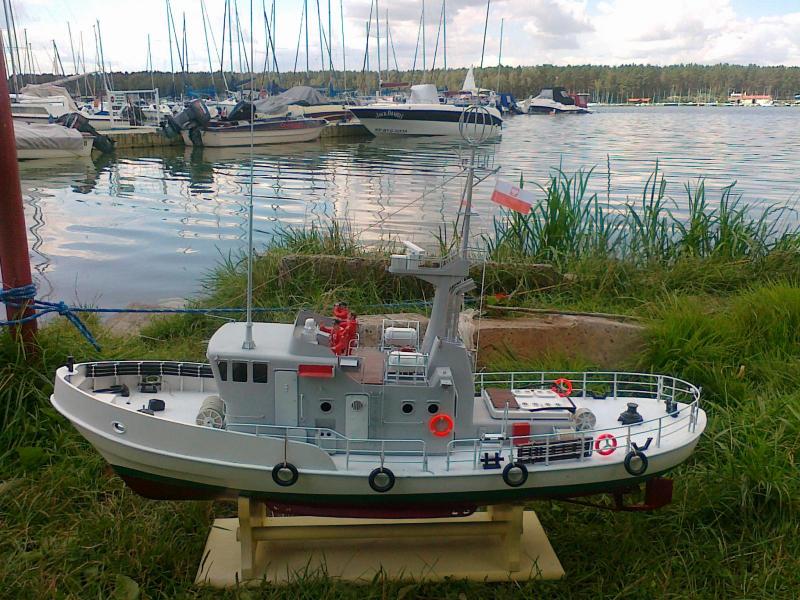

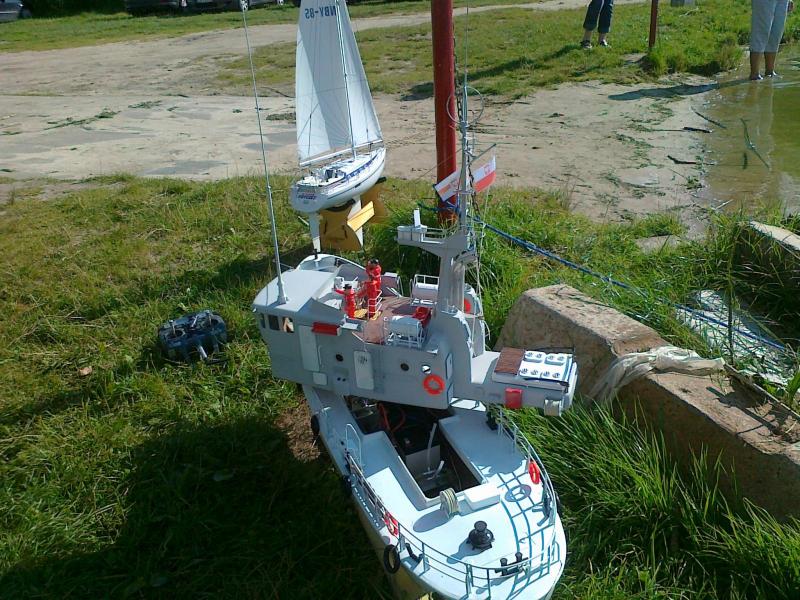

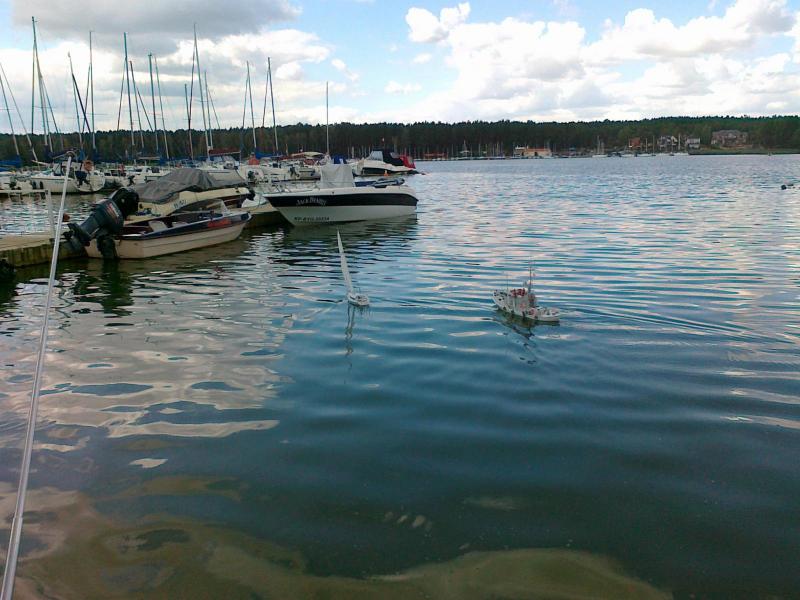

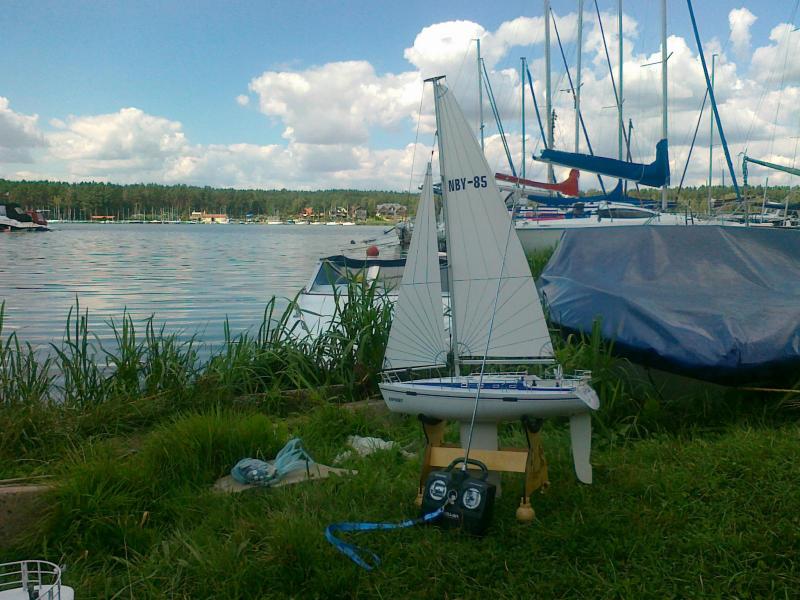

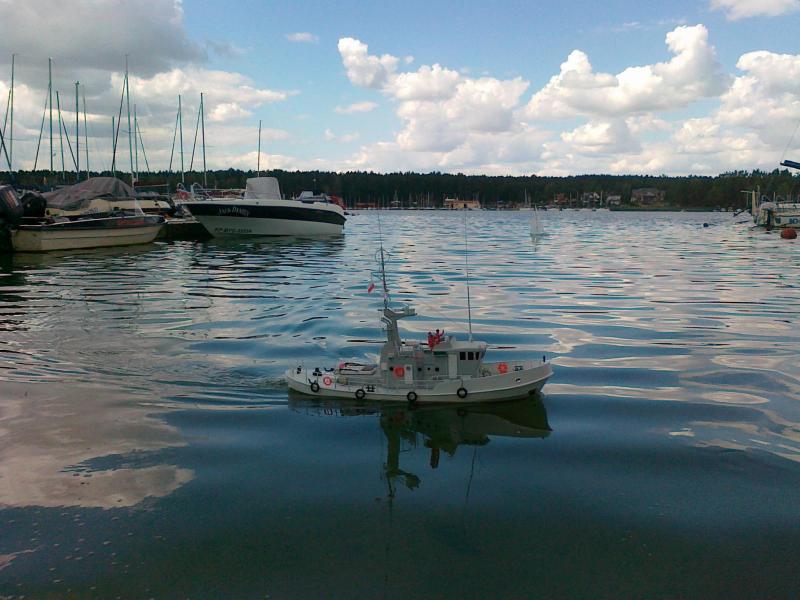

Małe wakacyjne pływanko u Janusza nad brzegiem zalewu .Marina klubu Pasat.



[kaszalu]

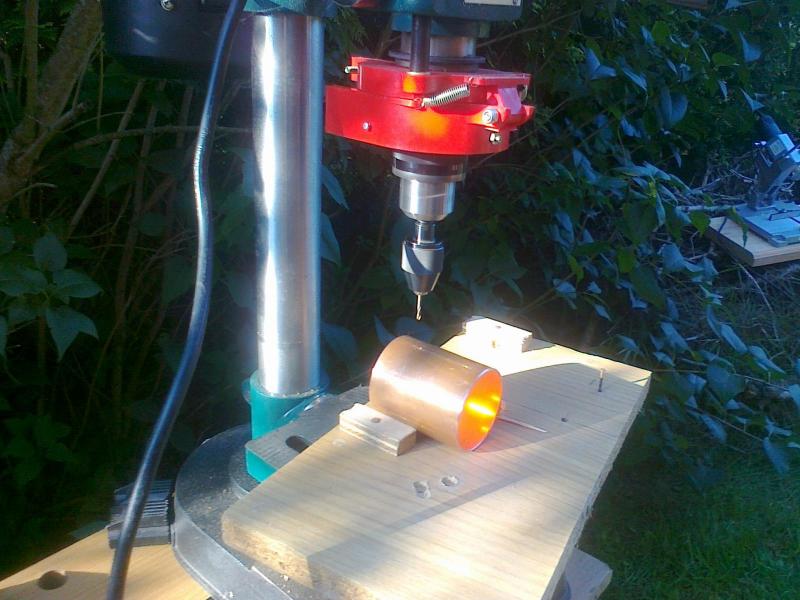

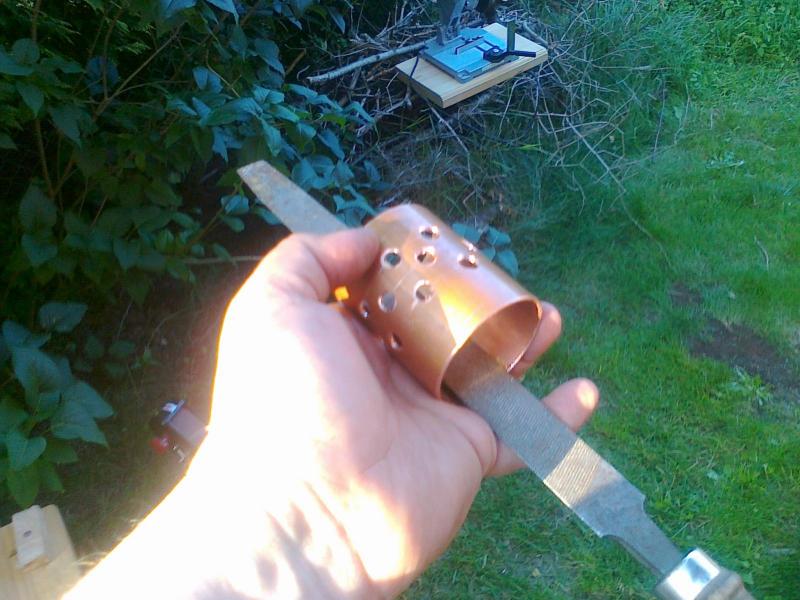

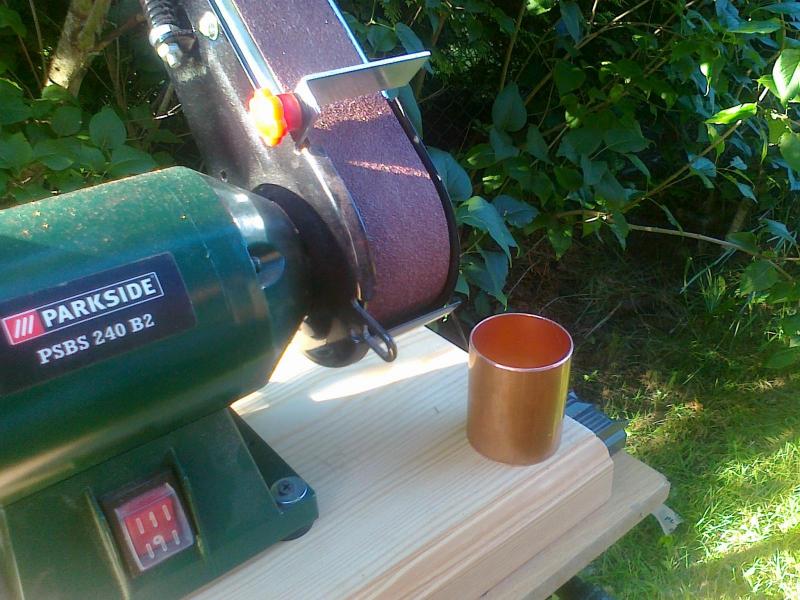

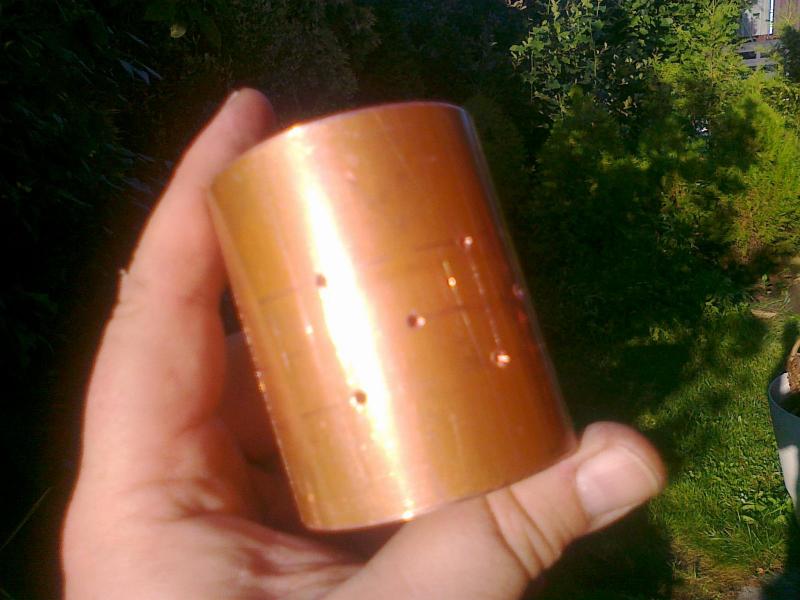

Nie ma to jak w urlopie - rano pływanie, po południu "dłubanie" !

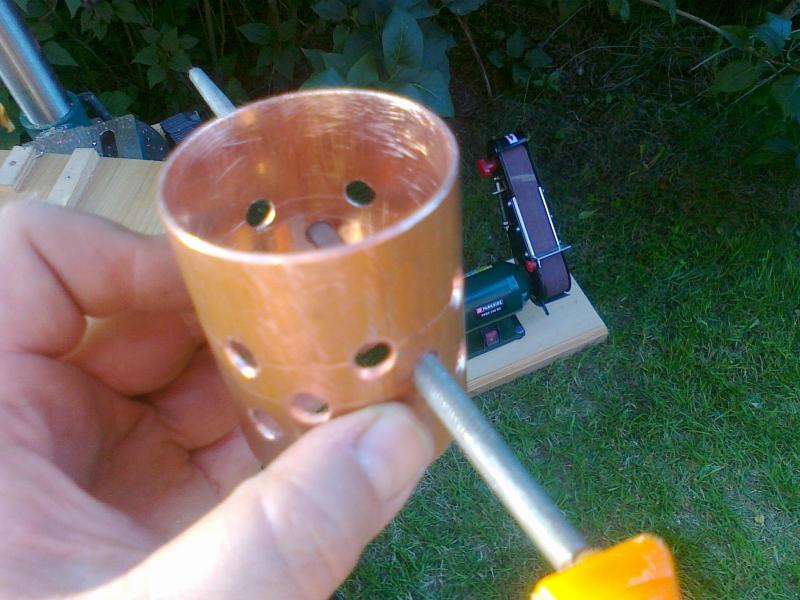

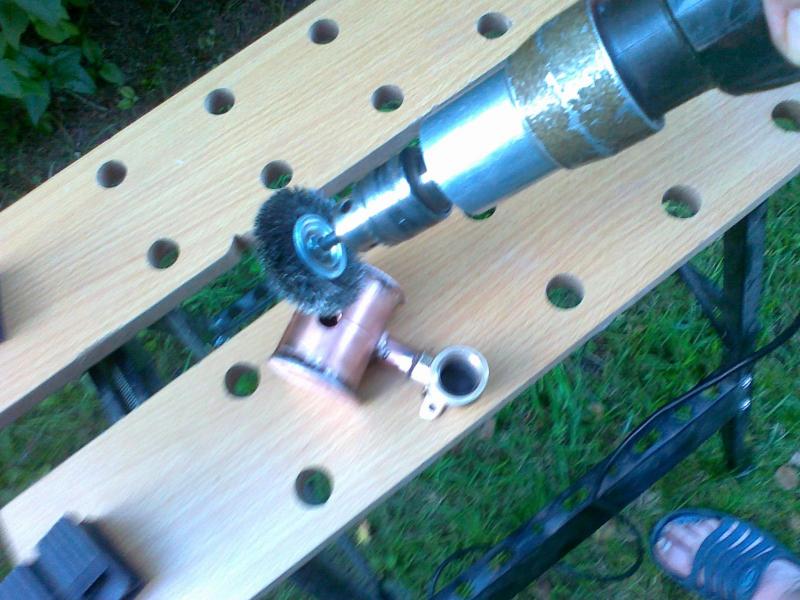

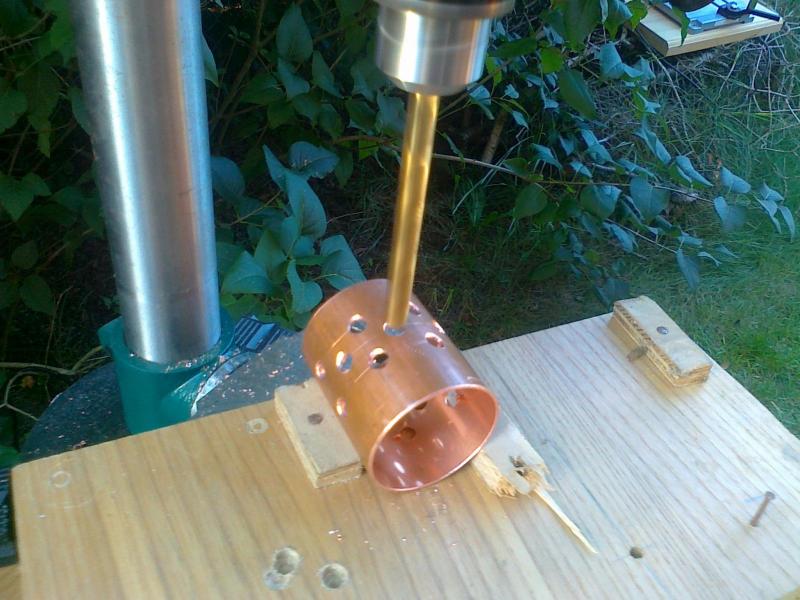

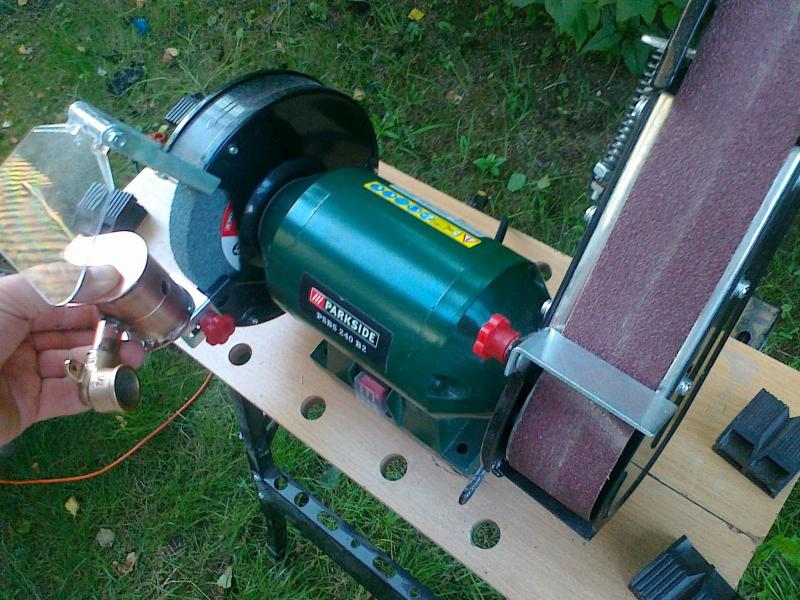

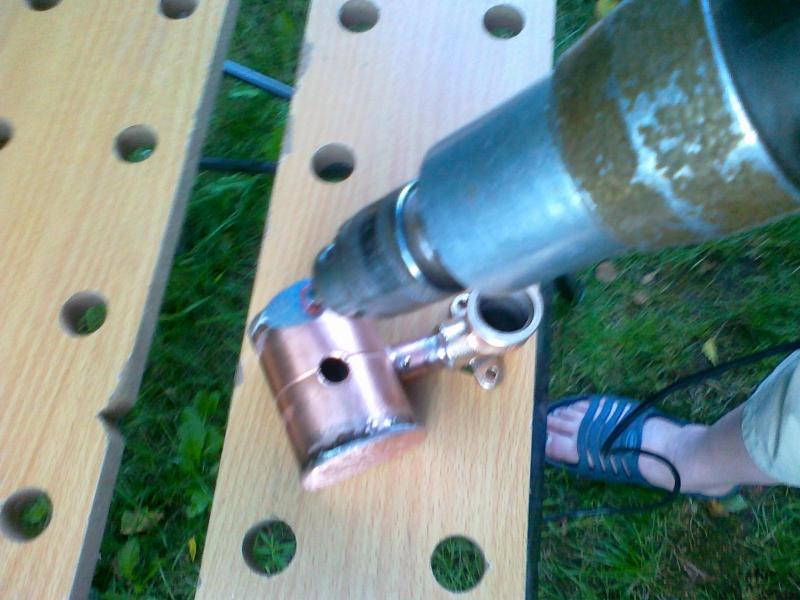

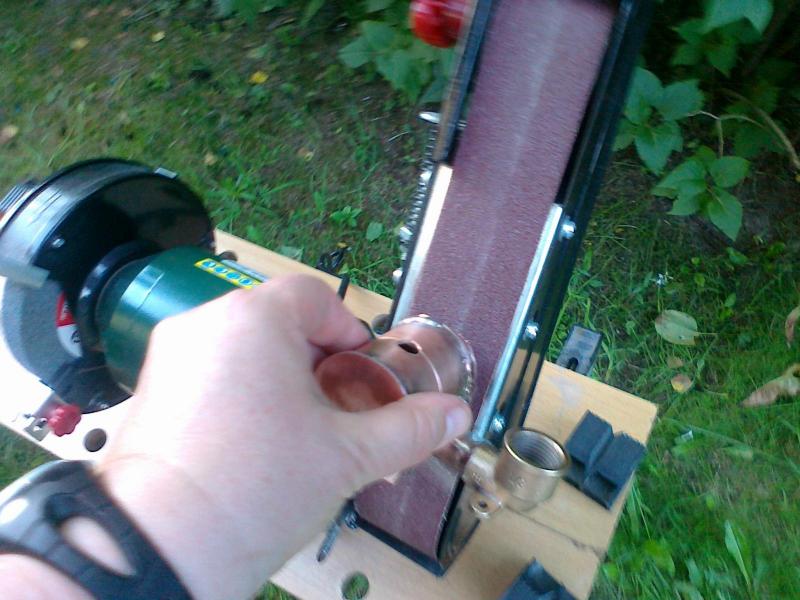

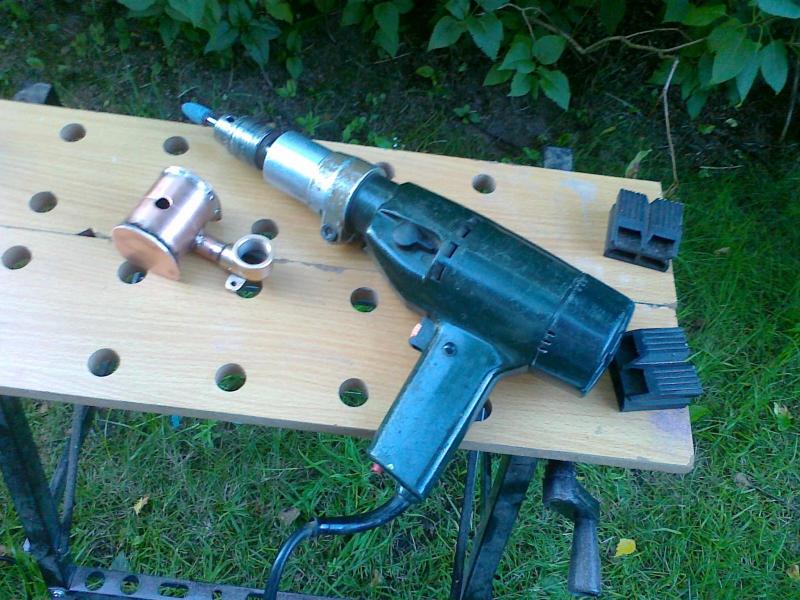

Palnik do kociołka w obróbce wykańczającej !

[kaczma2]

Janusz, ale obciach.

[kaszalu]

Kaziu - a tak z grubsza to o co ci chodzi ??

[pawel4090]

Andrzej, to jest lut twardy czy miękki  ?  Jakiej grubości ścianki  ?

[kaszalu]

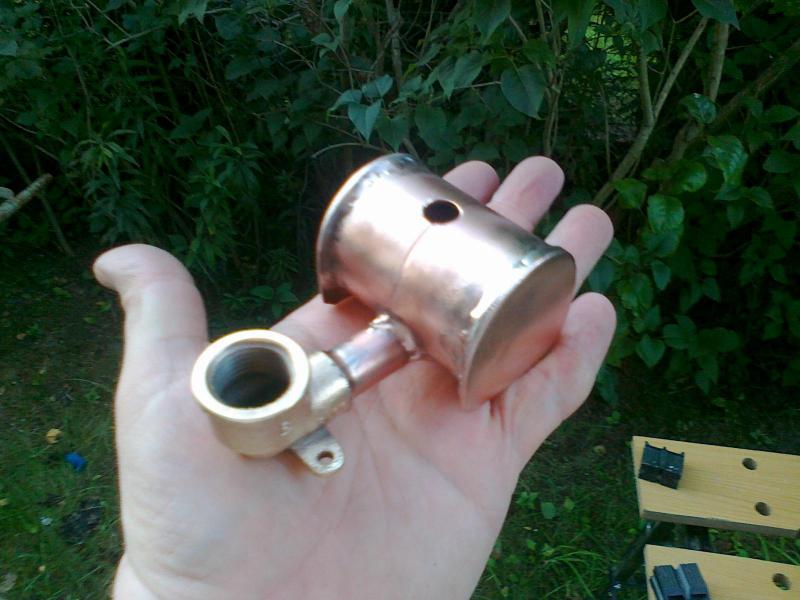

To jest zbiornik na spirytus do palnika pod kociołek ! Korpus z rurki miedzianej ciągnionej,ciśnieniowej do instalacji kotłowych.

Ścianki boczne z tej samej rury, tylko przeciętej i "wyklepanej" na płasko - grubość 1 mm.

Lut twardy , na bazie srebra technicznego do instalacji kotłowych miedzianych, trzeba grzać palnikiem propanowo-butanowo-tlenowym.

Wprawdzie to jest urządzenie  bezciśnieniowe, ale lutowałem tak samo jak ciśnieniowy  kocioł ( fotki powyżej).Na wszelki wypadek bo palnik jest blisko kotła , zespół dość mocno skompaktowny i bałem się aby spoina na palniku "nie popłynęła"...

Jeszcze będzie wlew z zaworkiem odpowietrzającym i wkręcany palnik z jednym lub trzema knotami ( zobaczę który będzie lepiej grzał)  !

Kociołek ma płaszcz z brązu - ścianka 1,8 mm , dennice mosiężne 5 mm i przegrzewacz pary z rurki mosiężnej fi 4 mm.prowadzony od góry ( pobór pary pod górną dennicą) przez wnętrze kotła i palenisko - wyprowadzenie w dolnej części kotła ! .

[mike217]

No ja się przyznam , że nie za bardzo rozumiem jak to ma działać Andrzeju. Ja to na prądzie się znam a nie parze   Ale chętnie zobaczę na żywo jak będzie to działać. Skąd masz blachę z brązu mów mi tu.....

[kaszalu]

He, he, he, .......... To stara historia.....

Kiedyś , daaawno temu , robiąc pracę inżynierską badałem prototyp sterowanego wektorowo silnika krokowego do napędu wrzeciona wiertarko-frezarki do obwodów drukowanych.Coś nam nie wychodziło w sterowaniu, silnik dochodził od 0 do 75 000 obr/min , stawał i robił się czerwony....

Wykonałem wtedy cały silnik z materiałów diamagnetycznych ( prototyp był stalowy) do badań pola elektromagnetycznego - za dużo by gadać, ale przyczyna błędu została wykryta ( opowiem ci przy okazji) !  ,

Korpus tego silnika ( wytoczona tuleja z brązu !! ) odnalazłem po latach i wydumałem coby z niego zdłubać kociołek ....     .

Ot i cała historia

[kaszalu]

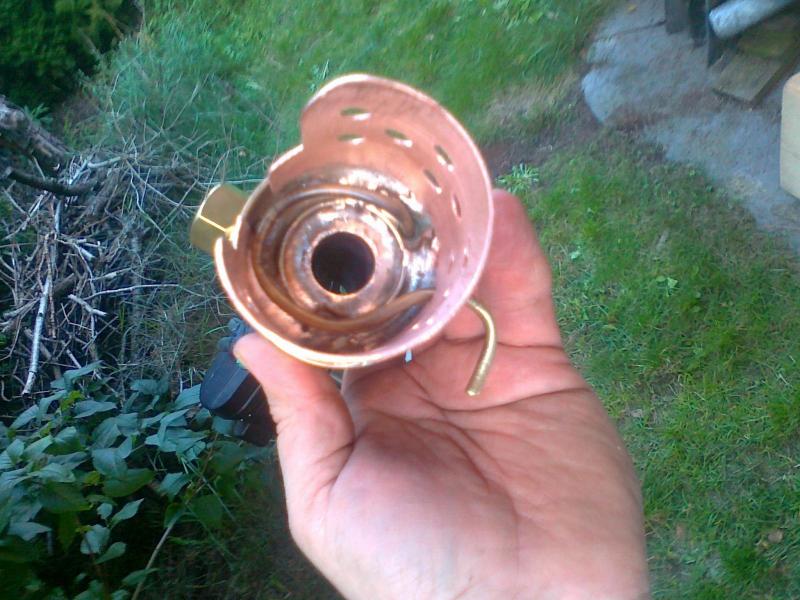

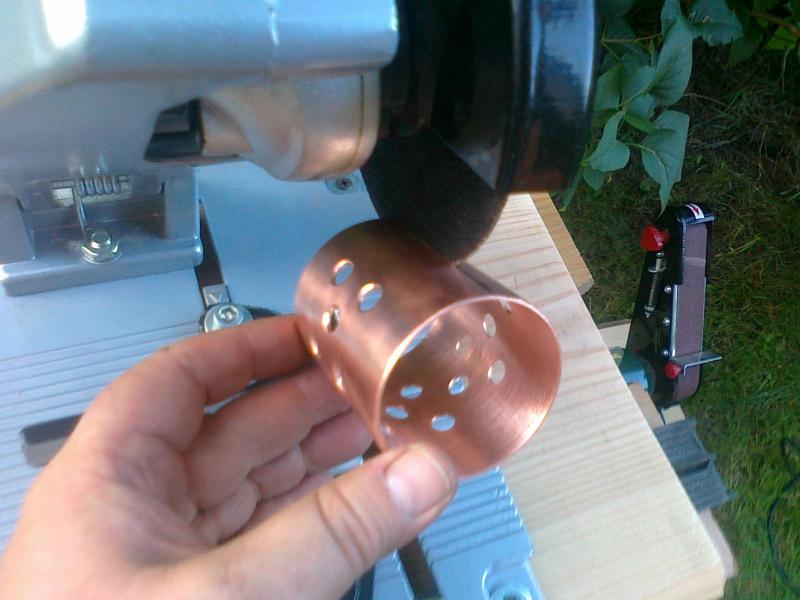

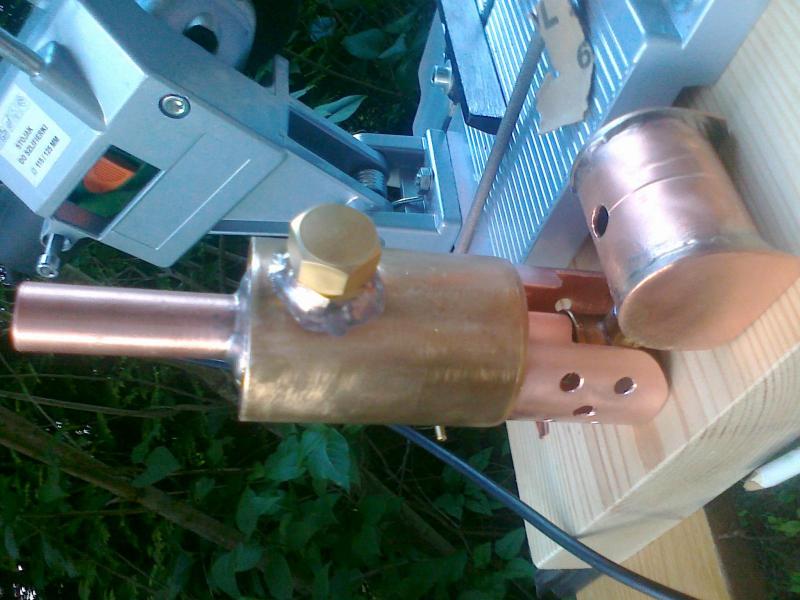

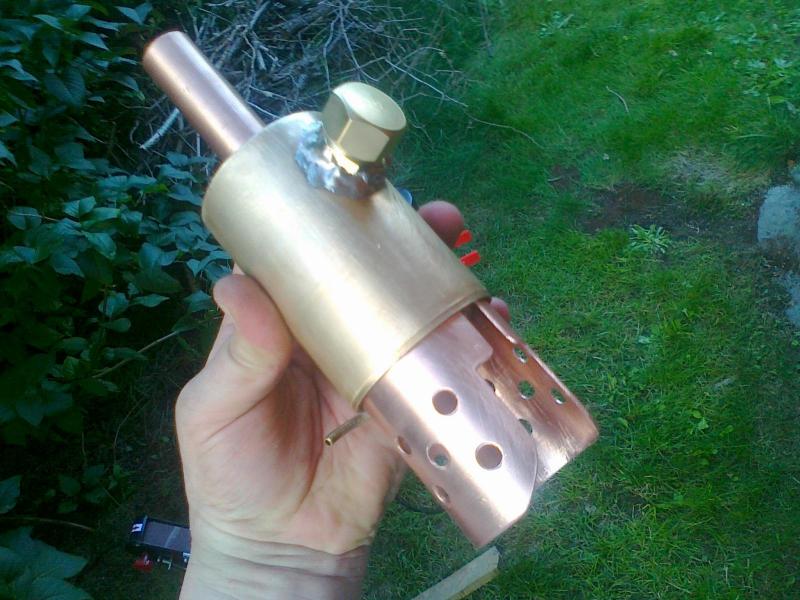

Cyklu "zrób sobie kocioł"  ciąg dalszy !

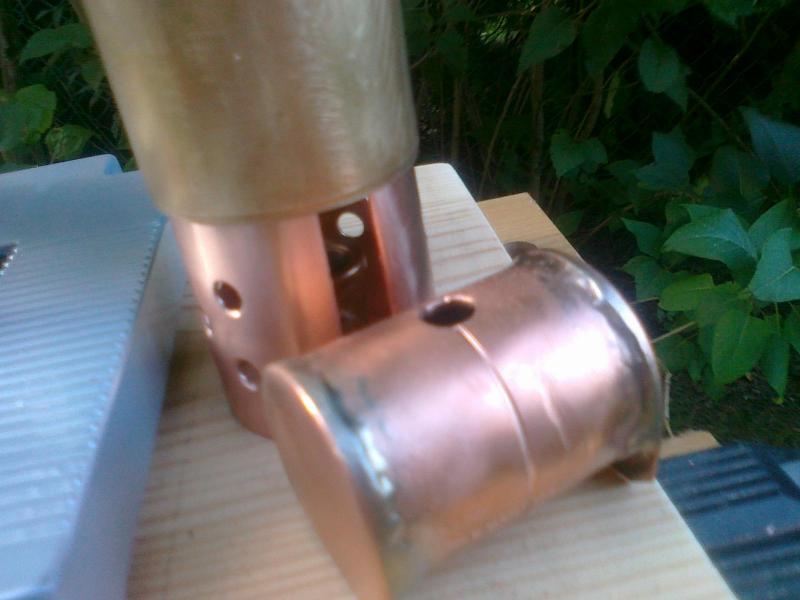

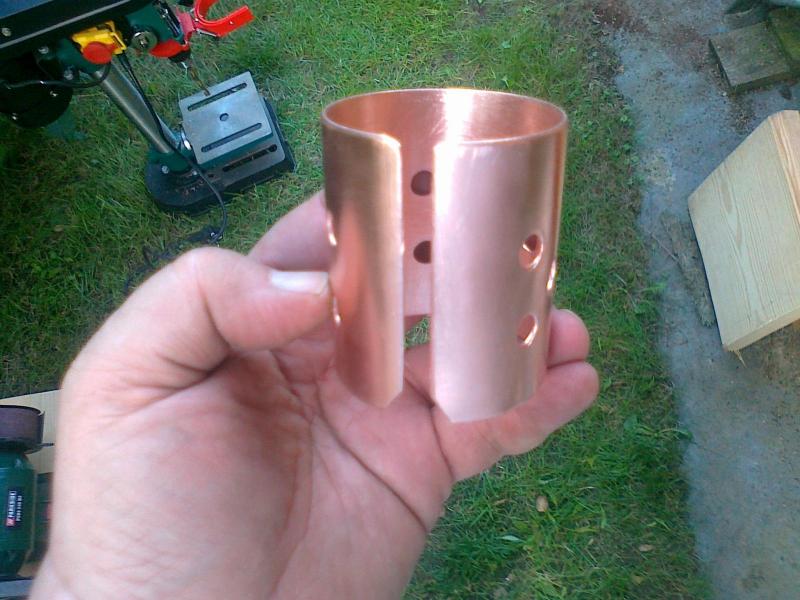

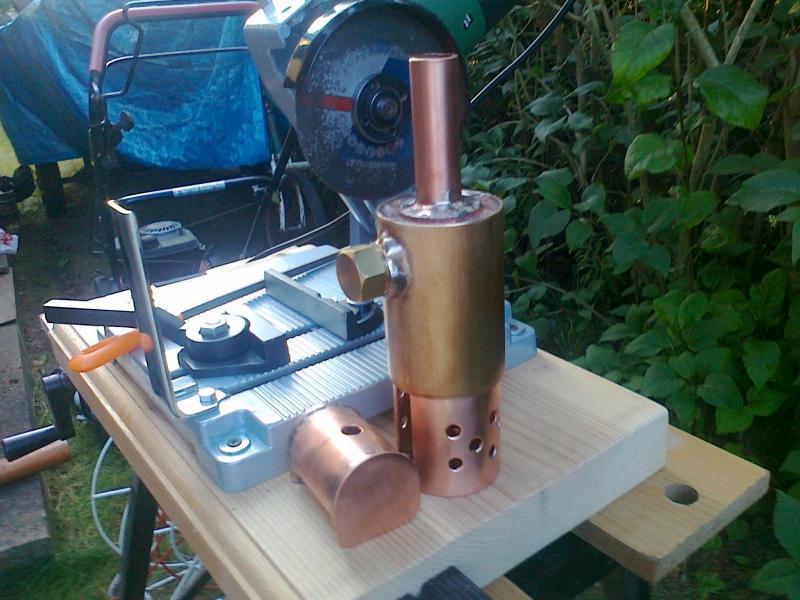

Podstawa kotła z przegrzewaczem pary !

Pozdrowienia !

[pawel4090]

Andrzeju, czekam na ciąg dalszy, teraz może i mnie uda się wykonać podobny kociołek z gwizdkiem

[tombrzus]

Andrzeju,



jak rozpocząłem ogladanie historii Twoich konstrukcji szczeka mi opadła i ciagle mam problem z ustawieniem jej na miejscu ...



Tomek

[kaszalu]

Dzięki za dobre słowo - cieszę się, że ta pisanina może się komuś do czegoś przydać !!

Jeszcze mam trochę urlopu więc kociołek pewnie skończę - CDN !

Andrzeju, czekam na ciąg dalszy, teraz może i mnie uda się wykonać podobny kociołek z gwizdkiem

Paweł - taki kociołek pionowy z rur miedzianych instalacyjnych można też polutować lutem miękkim na bazie cyny i ołowiu  ( są różne składy tego lutu, można dobrać najtwardszy z "miękkich"  sprawdzając temp. topnienia i wybierając najwyższą z możliwych do lutowania bez tlenu) , ale wtedy trzeba bardziej  uważać na poziom wody w zbiorniku - najlepiej zrobić wodowskaz - w przeciwnym razie jak woda się skończy a palnik będzie grzał dalej kociołek się "zdefragmentuje" ...

Można też dobrać pojemność zbiornika spirytusu tak, aby palnik zgasł zanim woda się całkowicie wygotuje !

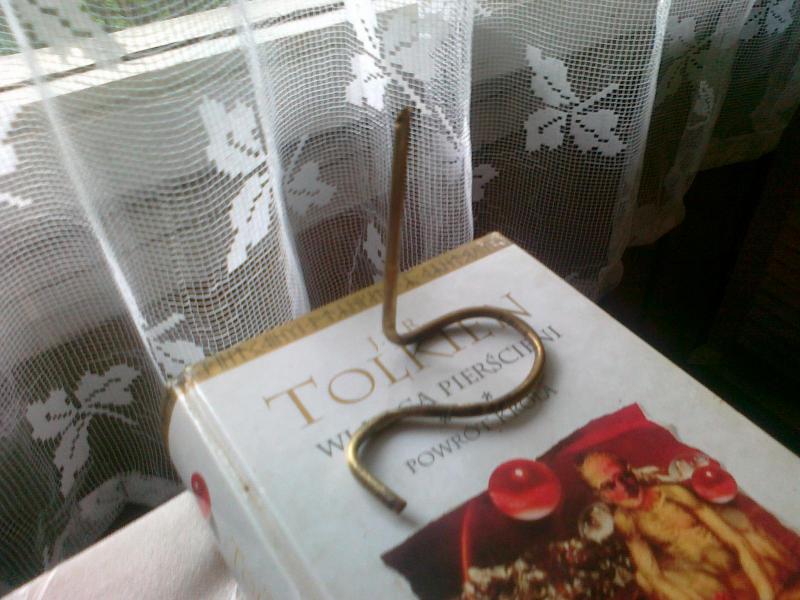

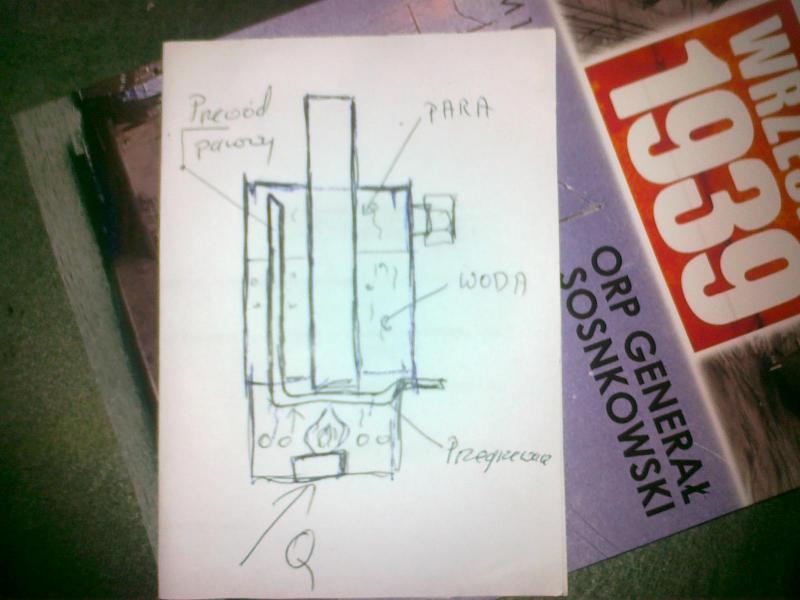

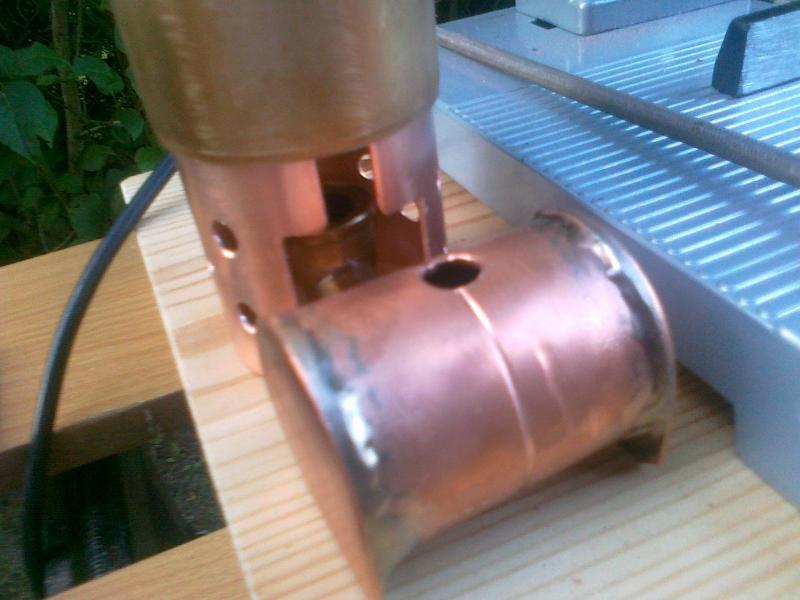

Dla jasności - poniżej widok przewodu parowego z przegrzewaczem pary. Rurka wprowadzona jest do wnętrza kotła od spodu przez palenisko - jest oczywiście wlutowana ! Przechodzi przez cały kocioł ( wewnątrz), Jest ścięta od góry pod kątem 45 stopni i dopchnięta na styk do górnej dennicy . Ścięcie jest potrzebne po to, aby umożliwić swobodny odbiór pary z kotła. Para wyprowadzona jest do użytku w dole kotła.

Jeszcze jedno - o ile nie mamy na kotle zaworu bezpieczeństwa przewód parowy można wlutować w dennicę lutem miękkim - stanowi to swoisty bezpiecznik w razie przegrzania kociołka , w takim przypadku lut "popłynie" , ciśnienie spadnie a woda i para z kotła zgasi palnik !





No i witamy w klubie "parowo zakręconych" !!

[kaszalu]

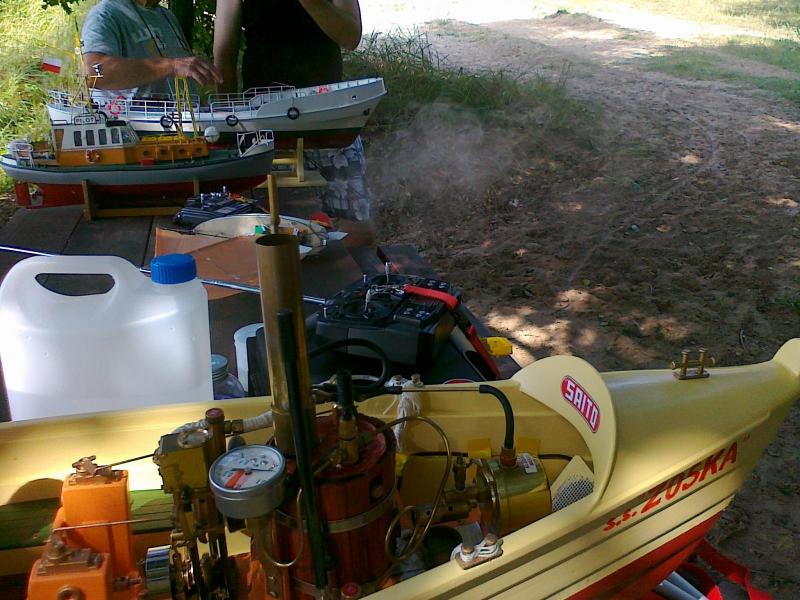

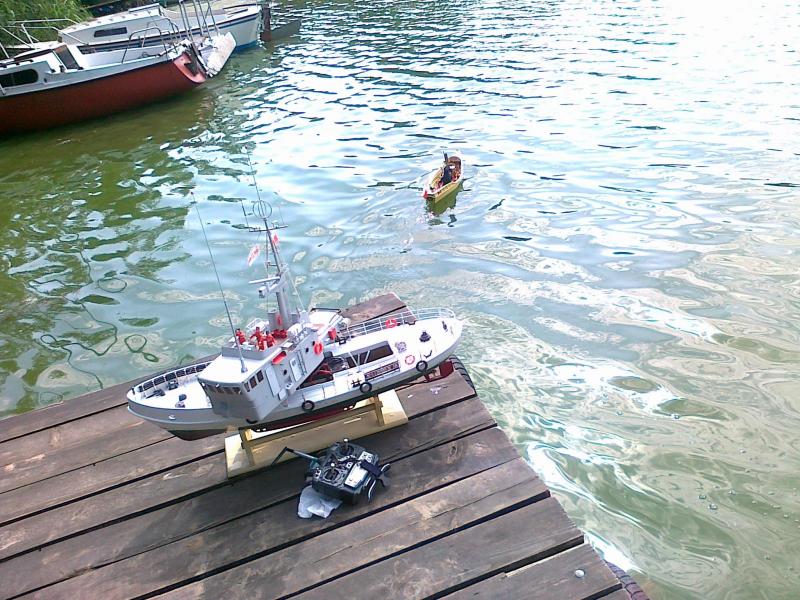

Dzisiaj u mnie na działce w  Pieczyskach nad zalewem koronowskim zorganizowaliśmy małe modelarskie spotkanie z pływaniem, grilowaniem i piwkiem !

Było bardzo sympatycznie, pływało co żyło , śrubę, jakiś silnik , żagle  i ster miało !

Parowo, elektrycznie i żaglowo - spalinowe następnym razem !!

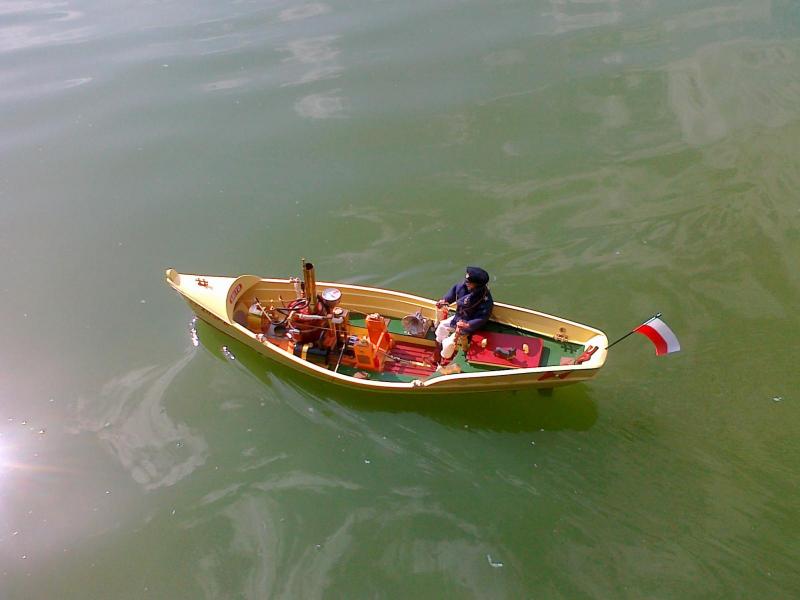

Mała relacja poniżej - wszyscy chyba zadowoleni  .

[tombrzus]

Brawo, udane połączenie przyjemnego z pożytecznym, jedynie dylemat, które przyjemne a które pożyteczne ....



Tomek

[kaczma2]

Do relacji Andrzeja dokładam zdjęcia i filmy z mojego aparatu.

[kaszalu]

Dzisiaj dołączę jeszcze filmy z naszego spotkania, które zawisły niestety w cyberprzetrzeni z uwagi na moje 24 godzinne cyfrowe ( oraz wodno - kanalizacyjne ) wykluczenie spowodowane potężną nawałnicą nad Pieczyskami i awarią energetyczną wraz z idącymi za nią reperkusjami !

Poniżej komunikat nadawany  naszym ogrodzie....



Szanowni Państwo

Dzisiejszej nocy w Koronowie burza uszkodziła linie energetyczne.Według informacji uzyskanych z Centrum Zarządzania Kryzysowego prądu nie będzie co najmniej kilkanaście godzin. Podobno wszystkie sklepy i stacje benzynowe w Koronowie są  zamknięte. Nie udało mi się dodzwonić do żadnej osoby przebywającej na terenie ogrodu ( brak zasięgu ). Proszę o sprawdzenie - w najbliższych dniach - czy burza nie spowodowała szkód w Państwa altanach.......



I oczywiście wszystko padło, łącznie z telefonami i toaletą ...   Dobrze, że dachy zostały !

Miałem nosa , że umówiliśmy się na piątek !!!!

Filmy z pływania poniżej !







[kaszalu]

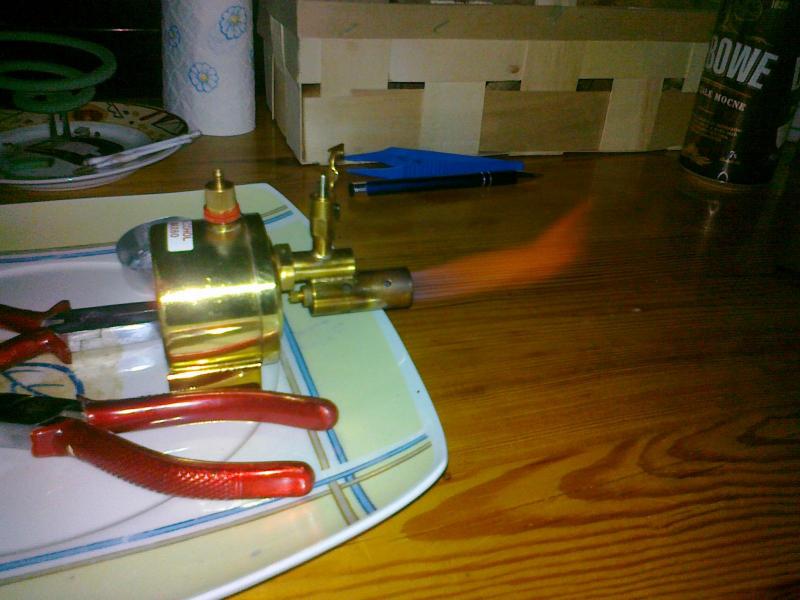

Dzisiaj w trakcie pływania małe problemy z palnikiem alkoholowym .

Zgasł w trakcie rejsu - dobrze że blisko brzegu ! Podczas czyszczenia okazało się, że dyszę zatkał jakiś paproch ....

Po czyszczeniu i rozpracowaniu szczegółów budowy i zasady działania palniczek cyka jak nówka !!

[kaszalu]

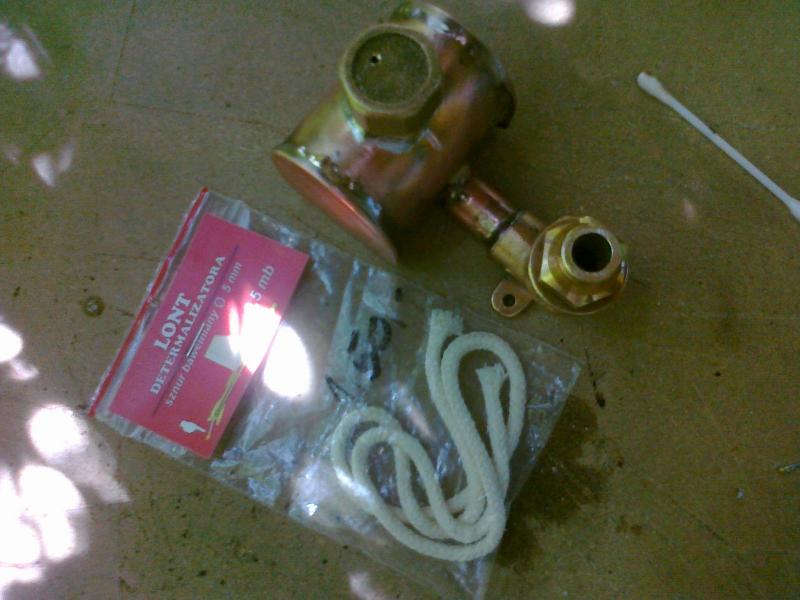

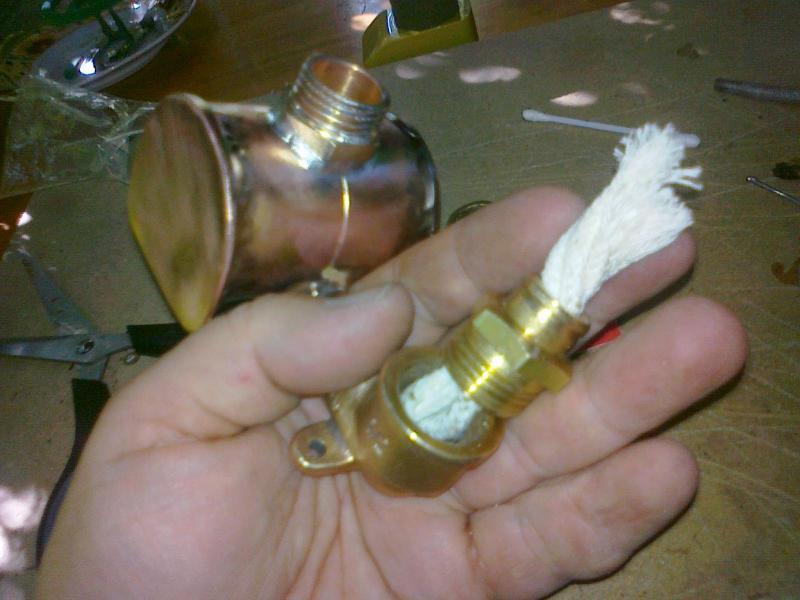

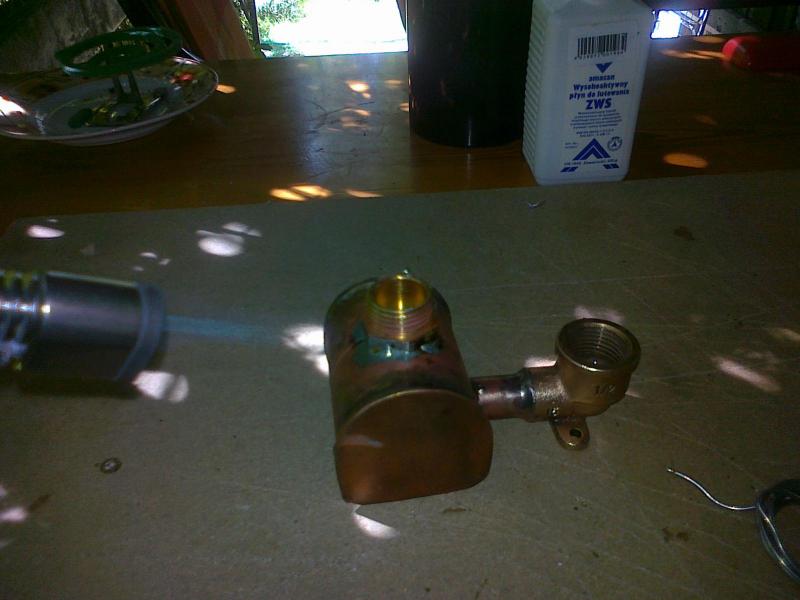

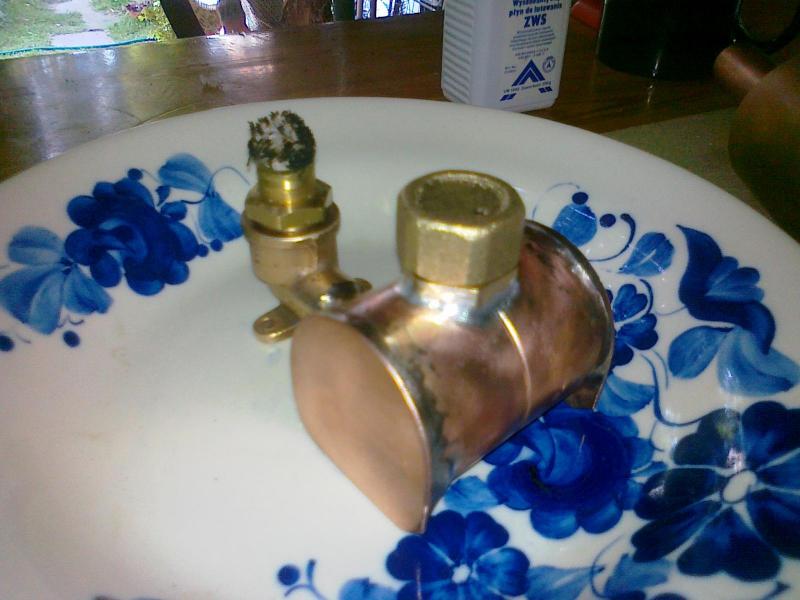

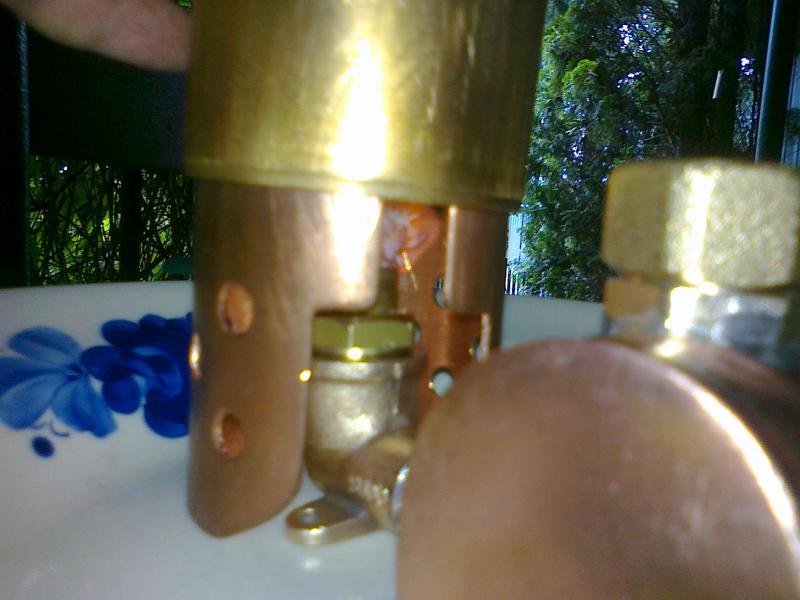

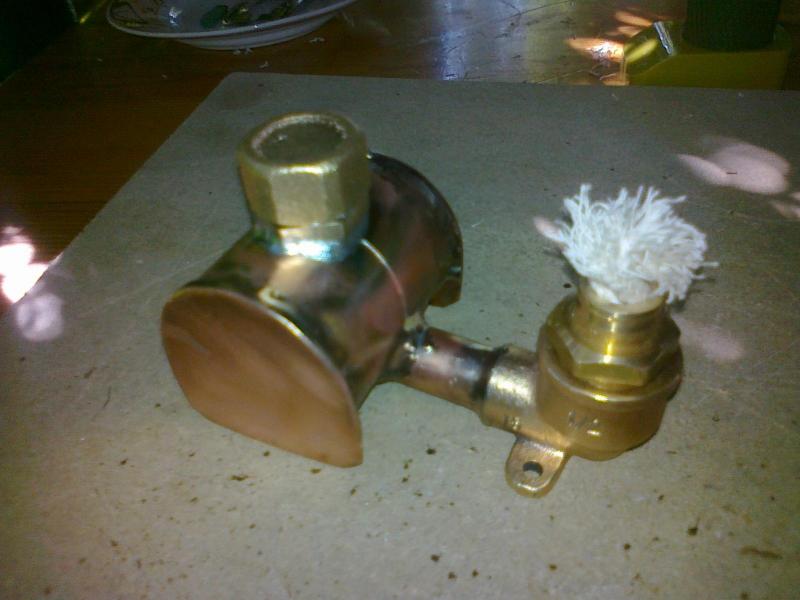

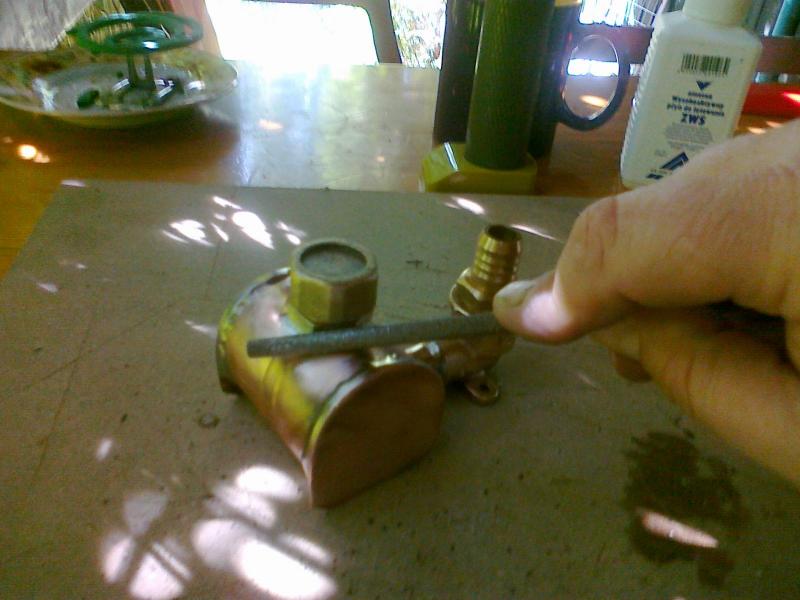

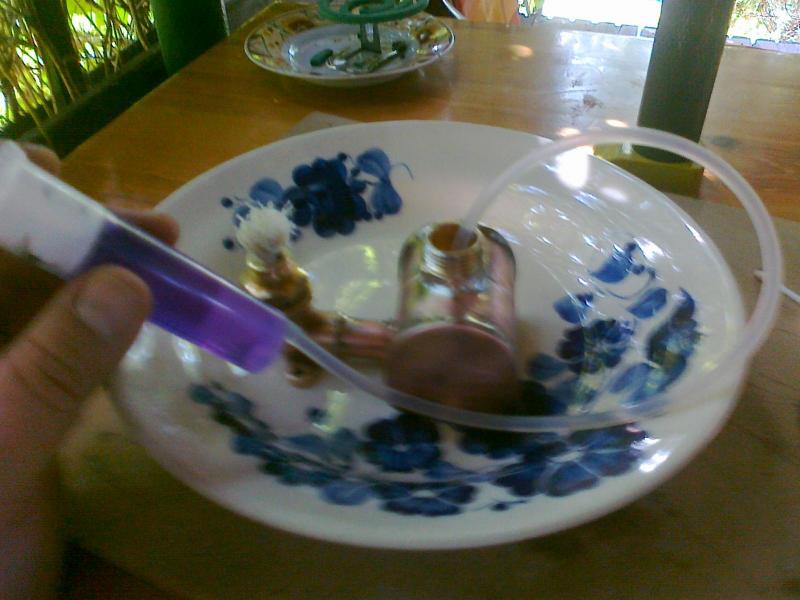

"Zrób sobie kocioł" -  ostatnie prace przy budowie palnika do kociołka.

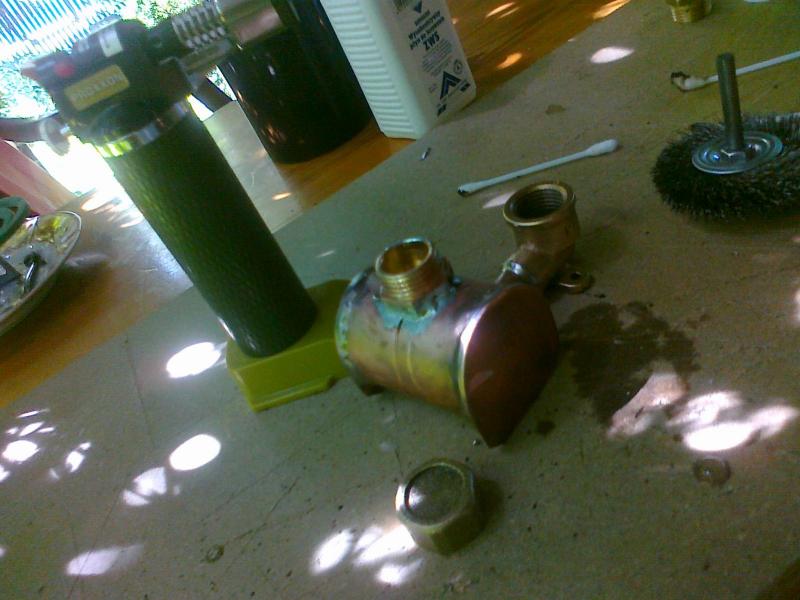

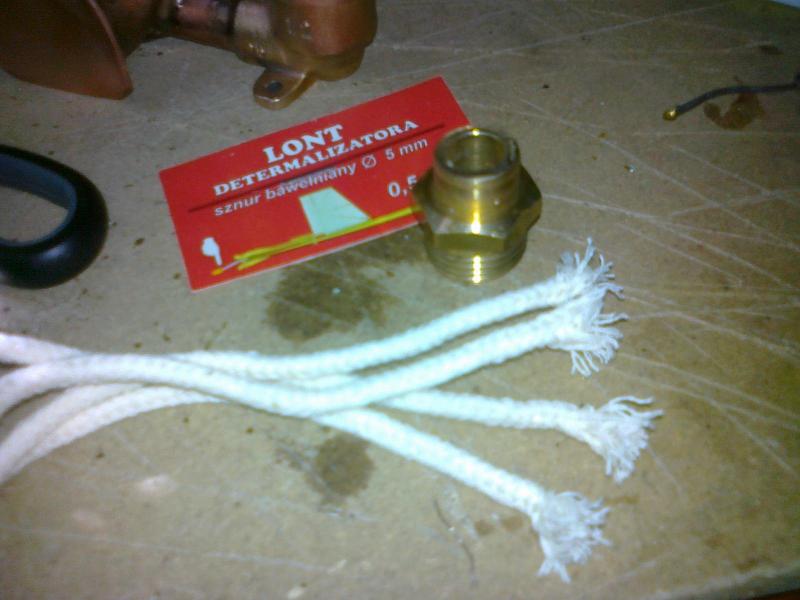

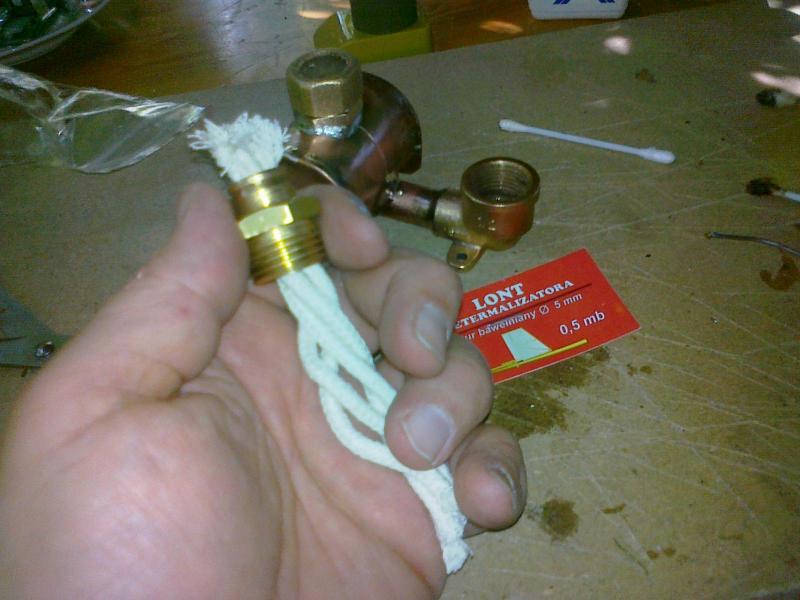

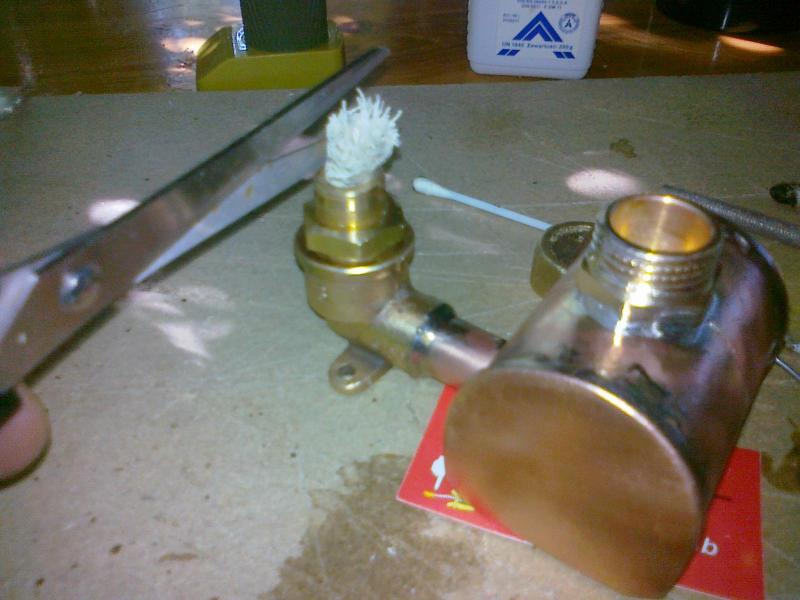

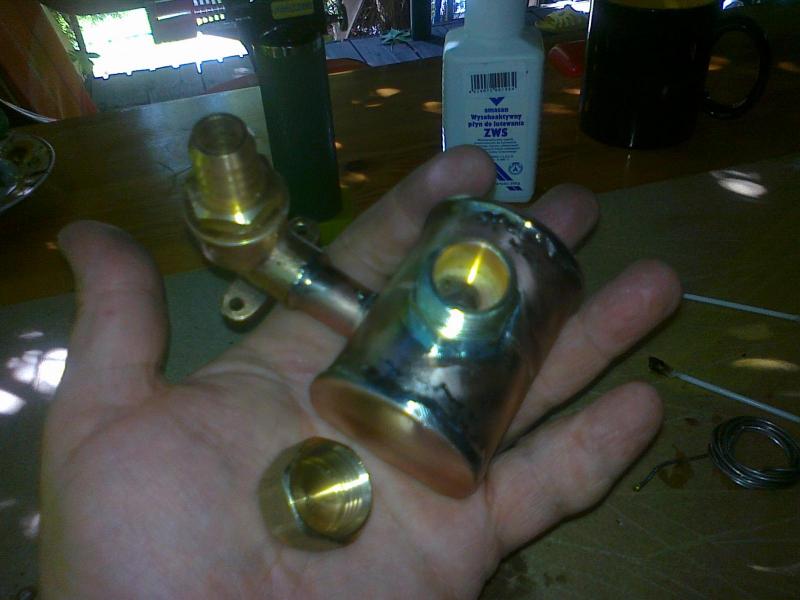

Wlutowanie wlewu alkoholu z odpowietrznikiem  i wykonanie knota.

Fotki wyjaśniają wszystko.

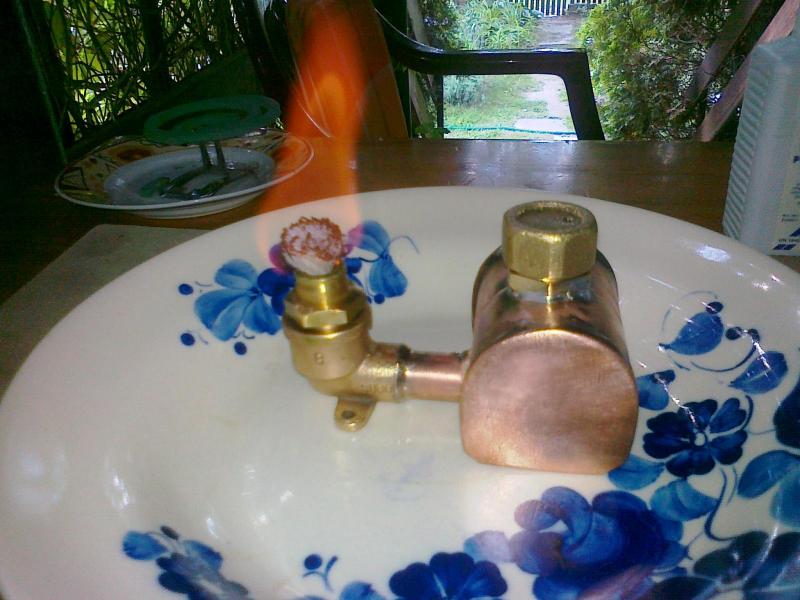

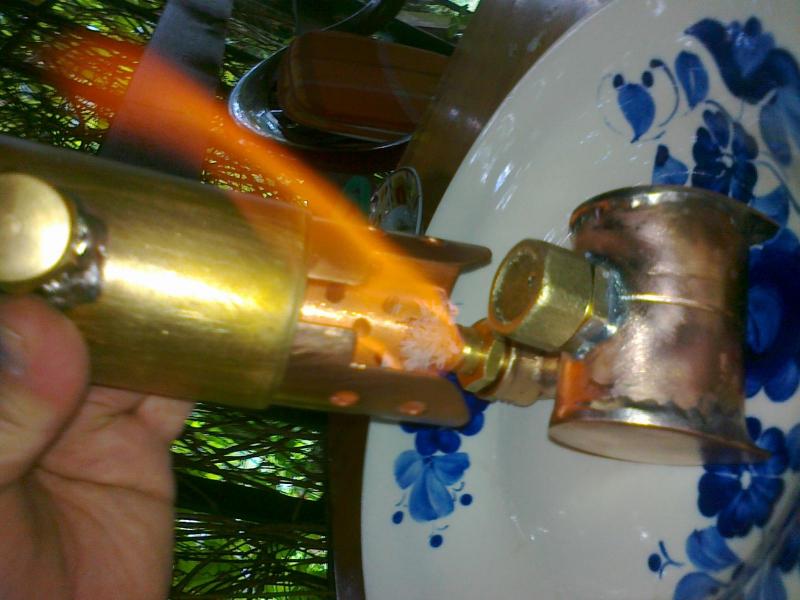

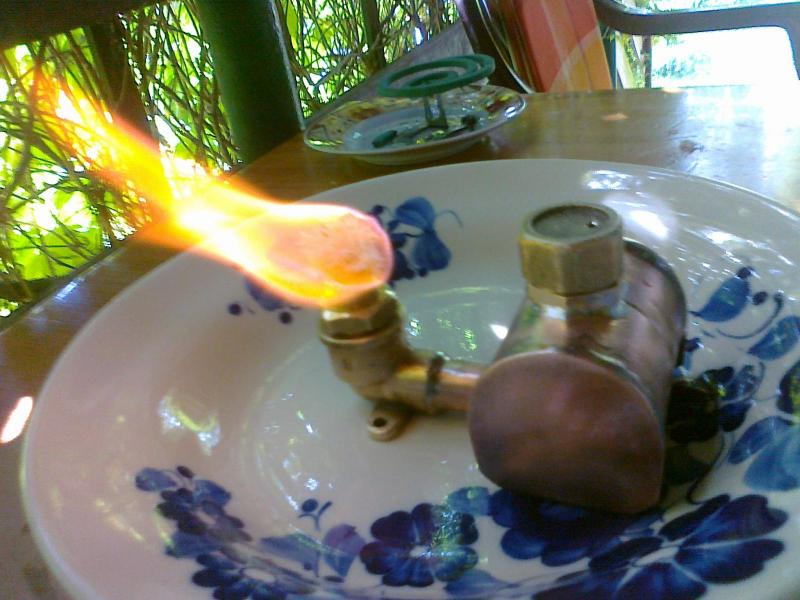

Po zmontowaniu "próba ognia" .

Wyszło super, na pełnym zbiorniku palniczek grzeje godzinę !!

Do końca tygodnia chcę dokończyć kociołek i wtedy test ostateczny !

Ps.

Dla uniknięcia toczenia i uproszczenia budowy siłowni wszystkie elementy palnika i kotła ( możliwe do zakupienia ) zostały nabyte za grosze w Castoramie na dziale z techniką hydrauliczno - grzewczą .
