ToTo-9

[Motylasty]

Temat nie umarł, a na razie został wstrzymany, ma to związek z tematem obecnie znacznie większym. Znaczy się 4 na 4 metry.

Buduję sobie nową modelarnię i cały wolny czas narazie poświecam jej.

[Motylasty]

Myślę że moge temat wskrzesić. Wreszcie zabrałem się za resztę prac nad tym modelem.

Ruszyła budwa skrzydła, którego wygląd ostateczny cały czas się jednak krystalizuje.

Tradycyjnie wystartowałem od żeberek wzorcowych , później blok balsowy - zastosowałem balsę 1,5 mm i wystrugałem przeszło 40 żeberek.

Dzwigary główne sosna 6x3, natarcie 2x balsa, spływ balsa + tkanina szklana.

Po wklejeniu żeberek między dzwigary dodatkow wkleiłem w obie połówki płata rurki plastikowe pozyskane z balonów, rurki te posłużą do przeciągnięcia przedłużaczy serw.





W samym środku płata widać sklejonych ze soba 8 żeberek, mocna przesączonych CA.



Wkleiłem stójki pionowe z balsy twardej 1,5mm , keson przedni został zmknięty, wkleiłem dół spływy. Wszystkie łączenia na CA i Wikol.





"Śródpłacie" wypełniłem balsą od strony sływu, tam pójdzie śruba mocująca, przód "sródpłacia" też został tak wypełniony przed zamknięciem kesonu.

Dól krawędzi spływu został zeszlifowany w klin, górne pokrycie tyłu też tak zeszlifowałem. Spływ zostanie usztywniony pasem tkaniny szklanej i żywicy.





CDN

[Motylasty]

Spływ ładnie wylaminiowany, pozostało mi tylko dorobić końcówki płatów, ewentualnie małe uszy. Uzbroić płat w serwa, okleić i w powietrze.

[madrian]

Oj zbiera się kałuża śliny przed monitorem... :mrgreen:

[MiQ27]

madrian, Tobie i tak dobrze. Ja Toto miałem w ręku. Ech, Motylasty i jego "mad modelling skillz"...

[Motylasty]

Spływa usztywniłem. Czas zabierać się za uszy. W pierwszej wersji chciałem zrobić płat z wymiennymi końcówkami, jednak po głębszych przemysleniach DOSZŁEM ( byłem nie daleko wszak ) do wniosku że zrobię szkrzydło powiedzmy normalne.

Jako że całe lata latam na płaskich płatach, przeto uszy będą miały małego wzniosa.

Zobaczęj ak to jest latać ze wzniesionym



Spływ wygląda tak :





CDN

[Callab]

Spływa usztywniłem.



Ale go upaćkałeś ;-)

Ta płótna szklana to jest od góry, dołu, czy w środku? Domyślam się, że na górnej i dolnej powierzchni (zawinięta) ale na zdjęciu nie jest szczególnie widoczna (może tylko na moim ekranie) - nie licząc odbarwienia balsy - a interesuje mnie bardzo ten fakt, albowiem też tak chcę zrobić w jednym z moich modeli :-)

[Motylasty]

Sam się upaćkał bydlak Bo to szmaciarz jest.

Pas tkaniny wklejony jest pomiędzy balsę.

[Motylasty]

Udało mi się wreszcie zakończyć po długij bojach walkę z owym modelem.

GOTOWY

A więc ( nie zaczyna się zdania od a więc ) reszta budowy wygląda pokrótce następująco :



Powklejałem nakładki ( paski ) na żeberka.

Dorobiłem wspomniane uszy, co by lepiej słyszał co do niego mówię w locie.

Jako zę uszy jakoś z kadłubem połączyć należy, przeto i łaczniki odpowiednie zrobiłem, łączniki powstały z dwóch warstw sklejki 1,5 mm pomiędzy nimi wlaminowałem pasek tkaniny.





Łączniki wkleiłem w płat pod stosownym kątem, miejsce swe znalazły pomiędzy dzwigarami.





Uszy od strony wewnętrznej zaopatrzyłem w żebra łączące doklejone na styk z balsy 3 mm i następnie doszlifowane do kształtu profilu i doszlifowane po kątem łączenia ich z płatem właściwym.





Połączyłem to w całość.





Po sklejeniu płata z uszami całość została wyszlifowana, wyszpachlowana szpachlówką do balsy, wyszlifowana, wykaponowana i raz jeszcze przeszlifowana.





Przystąpiłem do operacji wycinania lotek, tutaj posłużyłem się odpowiednimi piłami spalinowymi i linijką metalową.





Dokleiłem wzmocnienia balsowe w wyciętej dziurze.





Wzmocniłem same lotki.





Spasowałem lotki z płatem.





Mocowanie serw. W odpowiednim miejscu, znaczy tam gdzie te serwa być mają wkleiłem listwy balsowe 6x6. Do listew tych będą przykręcone nakładki z serwami.





Nakładki serw zrobiłem ze sklejki 1,5 mm i kawałków listewek 6x3.





Teraz wykończenie modelu ( znaczy jeszcze nie rozbicie ).



Płat mocowany będzie do kadłuba śrubami poliamidowymi 6 mm, przeto też w kadłubie dokleiłem ze sklejki 2x3 mm półkę pod śrubę przednią.

Okleiłem, znaczy zafoliowałem płat, zafoliowałem lotki i nawierciłem w nim otwory mocujące. Gotowy płat nałożyłem na kadłub, sprawdziłem po stokroć geometrię.

Poprzez gniazdo w skrzydłe wywierciłem pierwszy ( przedni ) otwór w kadłubie wiertłem od 1,5 aż do 5,5 mm. Otwór został następnie nagwitowany metalową śrubą fi 6, gwint przelany CA, powtórnie nagwintowany i powtórnie przelany.

Płat przykręciłem pierwszą śrubą i powtórnie po stokroć sprawdziłem geometrię i nawierciłem drugi otwór w kadłubie, nagwintowałem podobnie jak pierwszy.





Zamocowałem już na trwale ( ma nadzieję ) silnik. Owiewka silnika przykręcana jest do kadłuba w stosowne klocki popełnione z kawałków listewek.





Złożyłem kadłub do kupy.





Zabudowałem serwa lotek.





Model gotowy do oblotu wygląda następująco :











Mam nadzieję na dniach wypuścic bydlaka w powietrze, o czym oczywiście w stosownym momencie powiadomię.



CDN

[blackriver]

Ładne ToTo wyszło ;D .

[Gość Anonymous]

o czym oczywiście w stosownym momencie powiadomię.



Jutro?



Aż miło sie patrzy Kadłub mi się nie podoba (nie mam gustu w szybowcach) - ale fotki z budowy i opis - świetne :!:



EDITED



No dobra, jest ładny

[Motylasty]

A tam zaraz jutro, a co to ja jakiś napaleniec jestem ?

Myślę , mam nadzieję że w przeciągu ( fajnie by było modele w przeciągu oblatywać ) dwóch, trzech dni już będę wiedział czy warto było się męczyć.

[Piotrek2136]

nie warto :mrgreen: od razu możesz mi go oddać

[darek.3333]

Świetny ;D

[madrian]

Widzę zmiany. Zrezygnowałeś z klap, czy zdecydowałeś się na klapolotki?

[Motylasty]

Jak zauważyłeś faktycznie zrezygnowałem z klap i wymiksowałem klapolotki.

Model czeka na pogodę stosowną, może dzisiaj, aczkolwiek teraz leje potwornie. Poczekam do wieczora. Waga modelu gotowego do lotu z pakietem - 736g.

[MiQ27]

Witam.

Dzisiaj odbył się oblot Tota Dziewiątego.



Koło godziny 18 dzwoni telefon. Tomek : "Jadę oblatywać Tota - masz czas ?".

No mowa. Pewnie, że mam

Wprawdzie akurat jechałem z Małżonką drogą krajową nr 11, ale szybka kalkulacja czasu przejazdu i "Będę, tylko do domu muszę wrócić".

W domu szybka checklista: aparat jest, karta jest, aku jest, odjazd.

Na "Lotnisko za stawem" dotarłem około 18:25. Tomek składa dziewiątkę do lotu - zdążyłem :jupi:

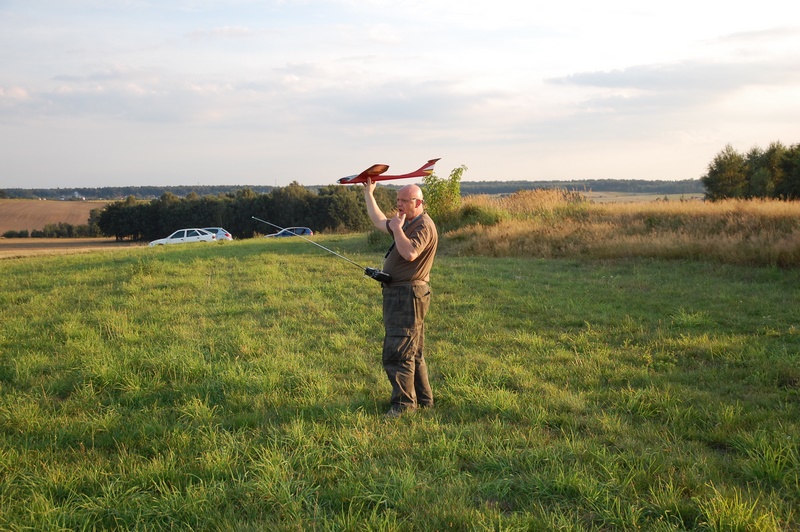

Rozmawiamy, Tomek w międzyczasie skręca Tota.

"Serwa dziadowskie, nieliniowe i brzęczą. Muszę wymienić. Łoże skrzydła krzywo trochę wyszło. Musiałbym dać podkładkę. Ale poza tym wszystkie trymery na zero"

"Silnik ? Dzwonek TowerPro. I składany Graupner 8x4.5"



Wiatr na "lotnisku" kiepski, bo w dół zbocza (zachodni). Ale słaby i niezbyt przeszkadza.

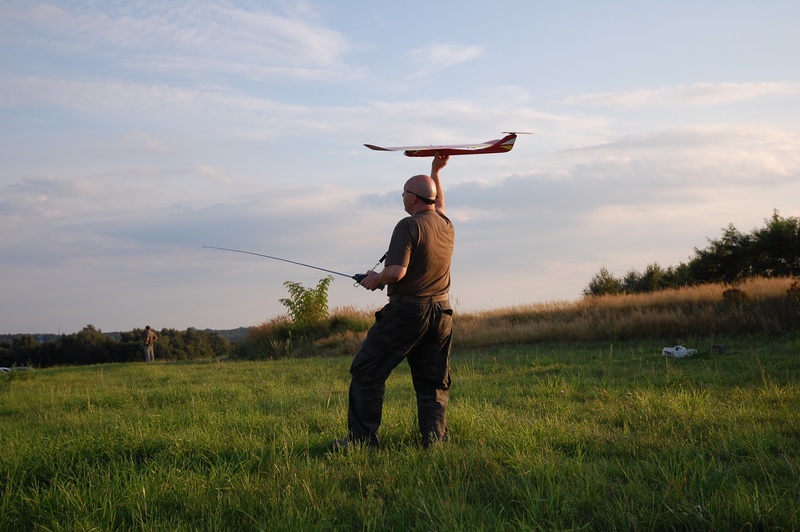

"Rzucać albo nie rzucać, oto jest pytanie ?"



"Kontrola lotów do Tota - jest pozwolenia na start i lot beznapędowy"

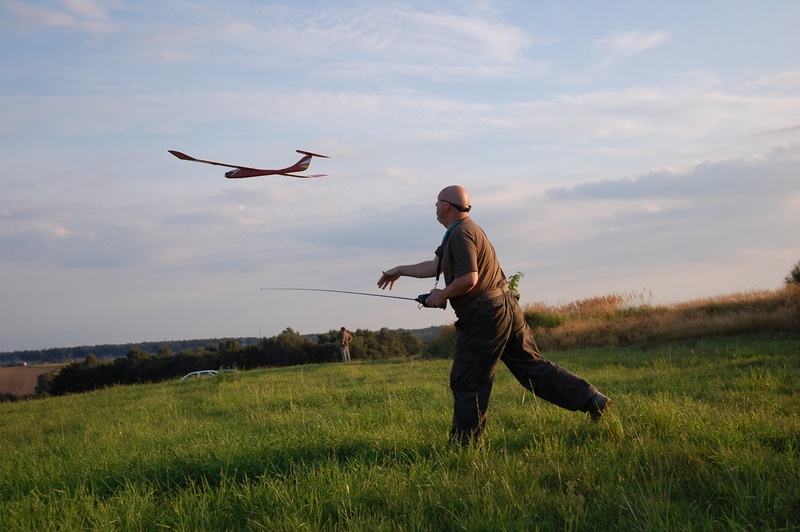

"Start !"

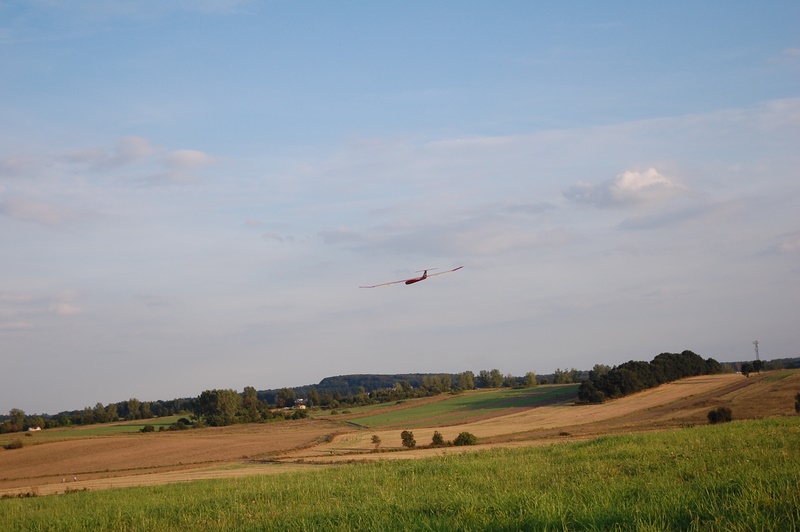

"Leci i leci i leci... i jeszcze leci... Chyba będę miał problemy z lądowaniem tym modelem "

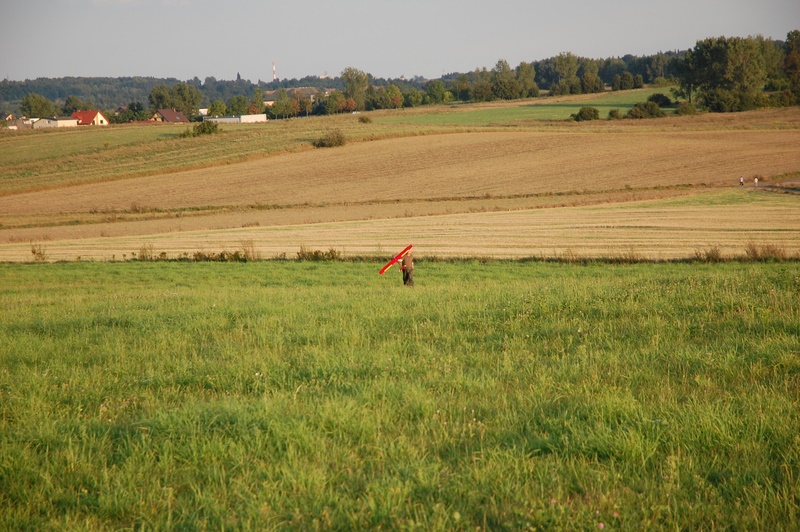

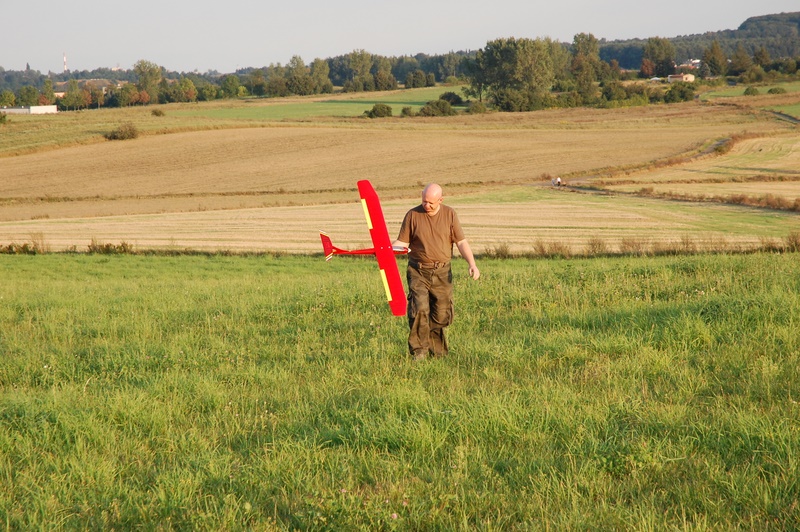

"No, w końcu przyziemił. Tylko czemu tak daleko ?"



Pierwsza opinia konstruktora po locie "Nie mam więcej pytań :mrgreen: "



"Dobra, jest pozwolenia na lot silnikowy"

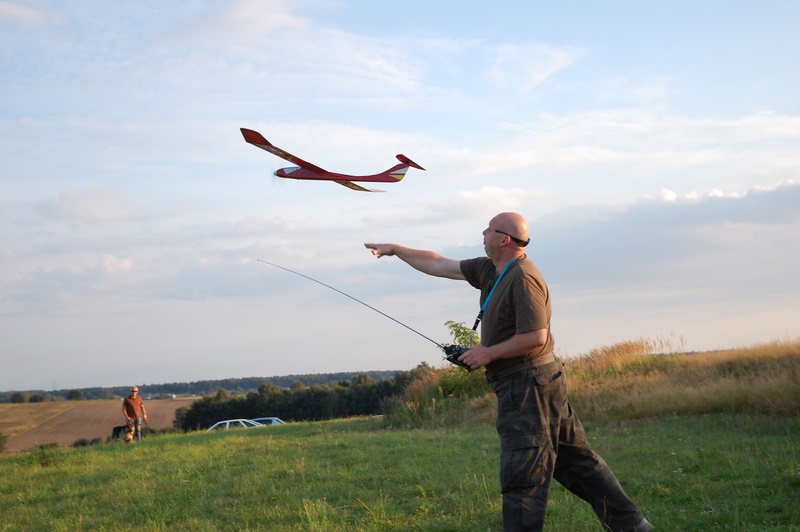

"Poszedł!..."

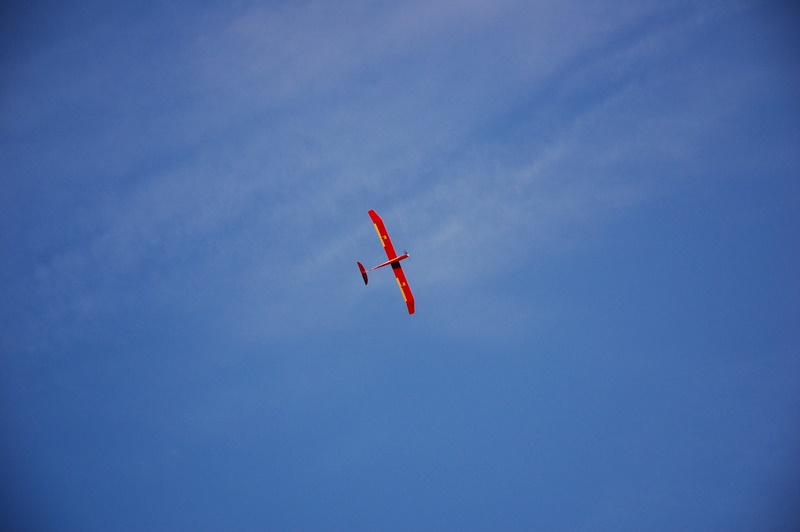

Pod chmurami w świetle zachodzącego słońca.



Pierwsze opinie po locie - jest dobrze. Trochę poprawić łoże skrzydła, nowe serwa, może większy statecznik poziomy i trochę poprawek tu i tam.

Jak Tomek w końcu podłączy sobie net w swojej nowej modelarni, zapewne podzieli się swoimi uwagami.

[Motylasty]

Michał no nikt by tego lepiej nie "obfocił" i nie opisał.

Faktycznie w locie bez napędowym model idzie w prostej linii, jednak w locie silnikowym coś jest nie tak. Winę za to kładę na słabe i wolne serwa, wsadziłem co miałem znaczy Conrady, zauważyłem że w trakcie machania drągiem od lotek coś dziwnego dzieje się na serwie wysokości, byc może będę musiał sprawdzić też odbiornik, aczkolwiek do tej pory nie miałem z nim jakichkolwiek problemów. Myślę też nad zmniejszeniem zakresu wychyłu wysokości z jednoczesnym zwiększeniem jego powierzchni. Ogólnie narazie ok, jakiejkolwiek akrobacji nie czyniłęm, wpierw muszę wyeliminować wady ukryte .

Ogólnie pierwszy lot trwał ok 15 mniut. Myślę że będzie to kawałek naprawdę fajnego modelu.



Dzięki Michał za fotki i relację.

[Tomisław Piotr]

No proszę, jak zieloni se kadzą.

Jeden drugiemu fotki robi i rozsyła po kraju. A potem pewnie będzie zmiana.

Ale wcześniej skasują mego posta jako nic nie wnoszącego do tematu. A miłośc do pięknych i dobrze latających modeli to ...

:roll:

Fotoreportaż naprawdę profesjonalny. Gratulacje dla Tomka i Michała.

[MiQ27]

Nic kasować nie będę, ale jak bym nie przyjechał, to psinco byście mieli, a nie fotki z oblotu

Chyba, że na następny oblot Motylasty wykombinuje sobie mocowanie aparatu do czapki i wyzwalanie na wężyk trzymany w zębach (jak go znam, to byłby w stanie)



Tomisław, Tomka poznałem znacznie wcześniej, niż zostaliśmy "zieloni". Tyle, ze w temacie budowy i latania modelami to ja jestem nadal dosyć "zielony", a on jest stary wyjadacz... To frustrujące jest trochę...



pierwszy lot trwał ok 15 mniut.

No, model sam mniut :lol2:
