Z powodu uszkodzenia kadłuba i niemożliwości naprawy, postanowiłem na bazie płata i usterzenia wykonać nowy model a właściwie tylko kadłub.

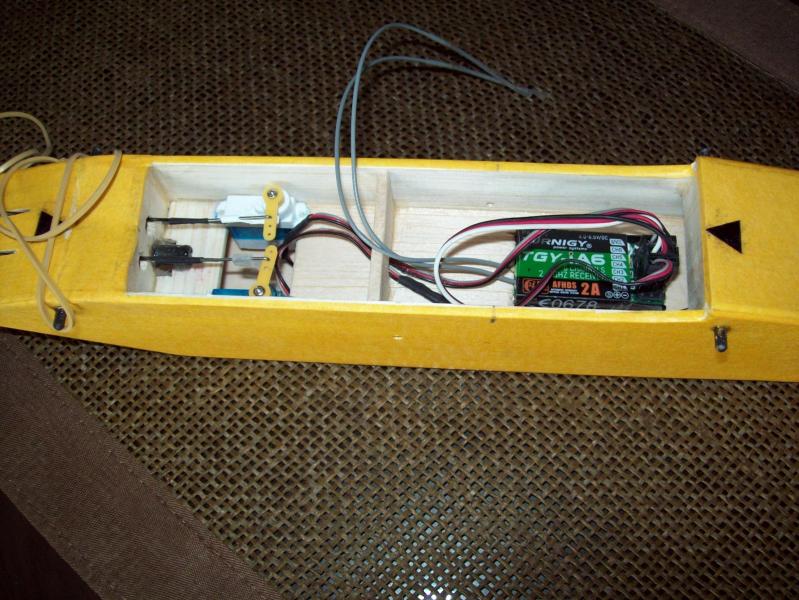

Został wykonany z deseczek balsowych  grubości 3 m/m.Został podzielony na cztery części; część przednia / silnik +regulator/, środkowa górna /odbiornik/, środkowa dolna /pakiet/ oraz tylna /serwa kierunku i wysokości/

Druga część kadłuba, to rurka węglowa średnicy 6 m./m na której osadzono ster kierunku i wysokości.Kadłub posiada dwie wręgi przednia jako łóże silnika i tylną unieruchamiającą rurkę węglową oraz dwie półwręgi usztywniające kadłub.Cięgła sterów to pręty węglowe śred.1m/m.Klej jaki używałem to UHU hart oraz żywica epoxy 5-cio minutowa.

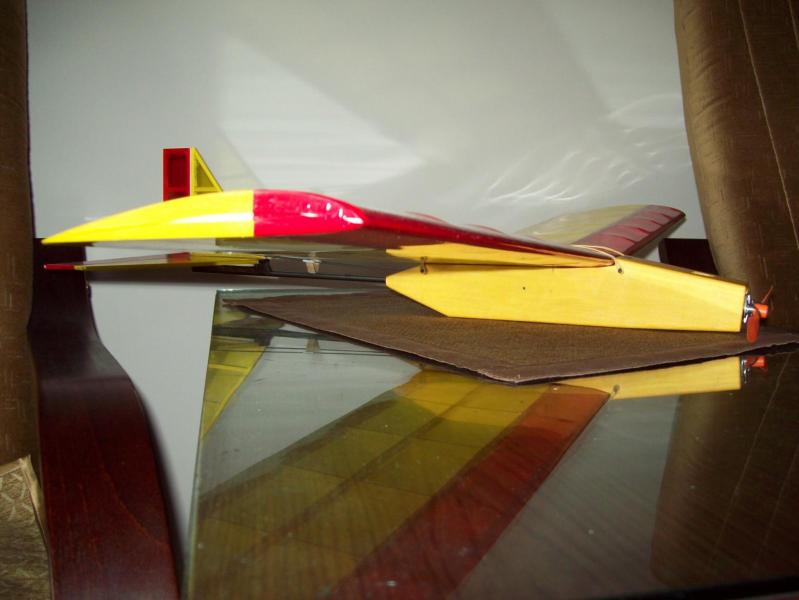

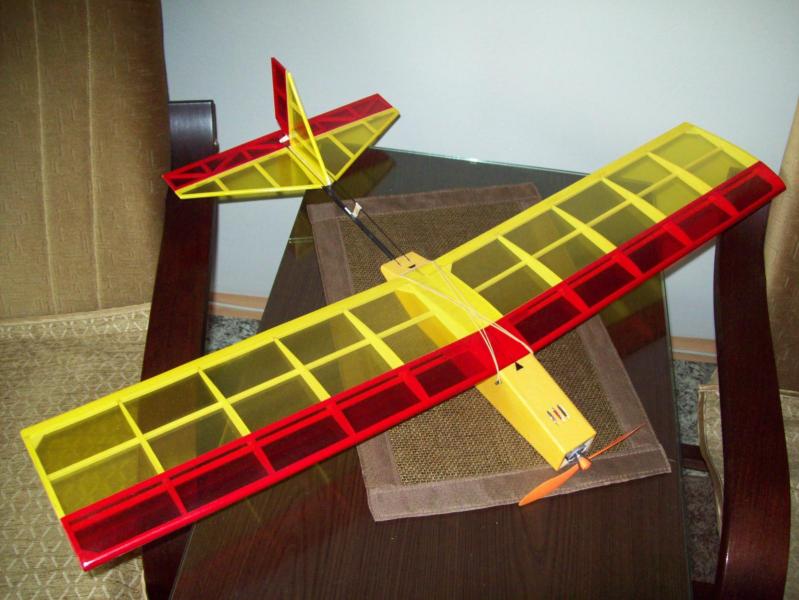

  Kadłub po przeszlifowaniu pokryłem japonką.Po zmontowaniu wszystko wygląda jak na fotkach



 No i na koniec fotka na mojej wypasionej wyważarce


 A oto jego dane;

Rozpiętość           - 85cm

długość                - 57.5

powierzchnia całk.  -18,08

obciązenie           -11.89 g/dcm

waga całości do lotu  - 214gram



Wyposażenie;

 silnik       -park 250

regulator 10 A

pakiet 2S   - 500mAh

serwa 2 szt cyfrowe 3 gramy

aparatura TGY i6



 Model gotowy do lotu a czy będzie latał !!!!! no i muszę jeszcze znajść kogoś kto to zfilmuje :(



Jeśli będę zadowolony i model będzie cały, przewiduję wykonanie płata z lotkami.

Opublikowano

Jednak zdecydowałem się już na płat z lotkami, a wygląda to tak;

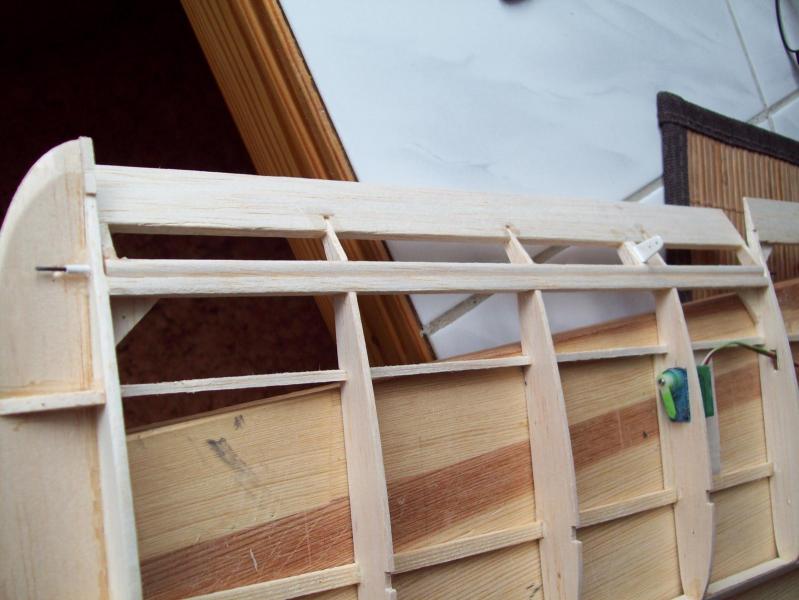

Najpierw wykonałem płat z wklejonymi niedzielonymi lotkami, i zastanawiałem się jak je mocować ^_^ .Ze względu na to że lotka w konstrukcji jest dość sztywna i będzie pokryta grubą japonką, względnie folią, postanowiłem spróbować zamocować je tylko na końcach tzn. z jednej i drugiej strony osadzić kołki węglowe w teflonowych rurkach. Wwierciłem się w listwę czołowa lotki poprzez żeberka które będą punktem mocowania lotki / balsa 3m/m/.Dociąłem 4-ro centymetrowe odcinki rurki i wcisnąłem na klej w otwory.Po wyschnięciu,  żyletką rozdzieliłem lotki.Jako osie zastosowałem wspomniane węglowe pręcikl które pracują bez żadnych luzów i wygląda to tak,

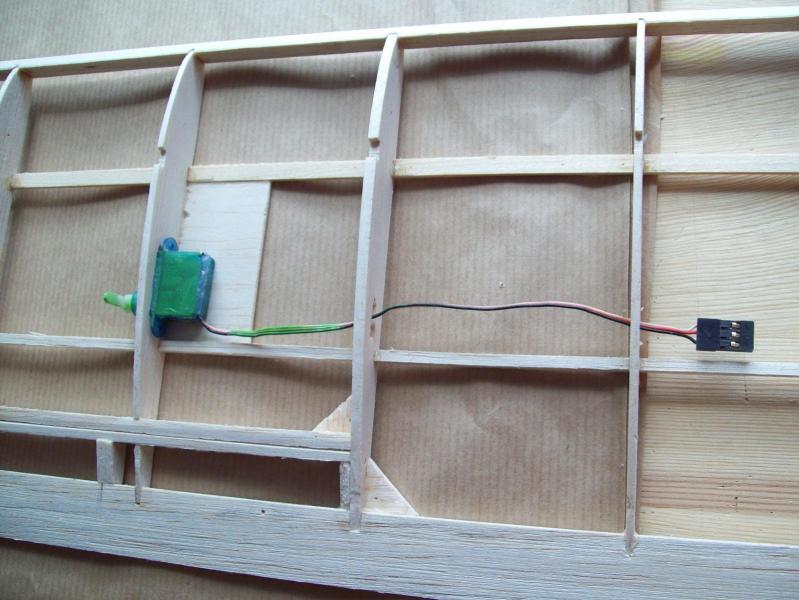

Lotki już wychylają się swobodnie,  teraz mogę dokończyć klejenie, dopasowanie i szlifowanie. Serwa cyfrowe 3.5 grama są niewielkich wymiatów 20x8.5m/m, tak że łatwo mogłem je wmontować w żeberko które będzie wzmocnione sklejeczką 0.8m/m.

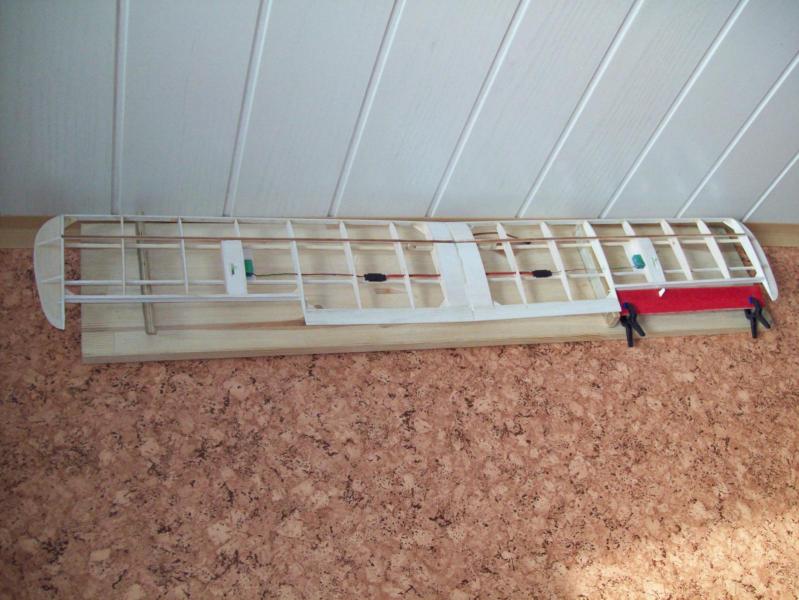

         Dalsze postępy są, a mianowicie, wkleiłem górną listwę dzwigara, wypełniłem dolną część centropłata.Dalszą czynnością było oklejenie japonką lotek i sprawdzenie ich pracy.

Dzisiaj dokupiłem kabelek Y do serw i mogłem wyregulować popychacze.


Wszystko chodzi lekko i precyzyjnie.

 Dalsze prace przy płacie;

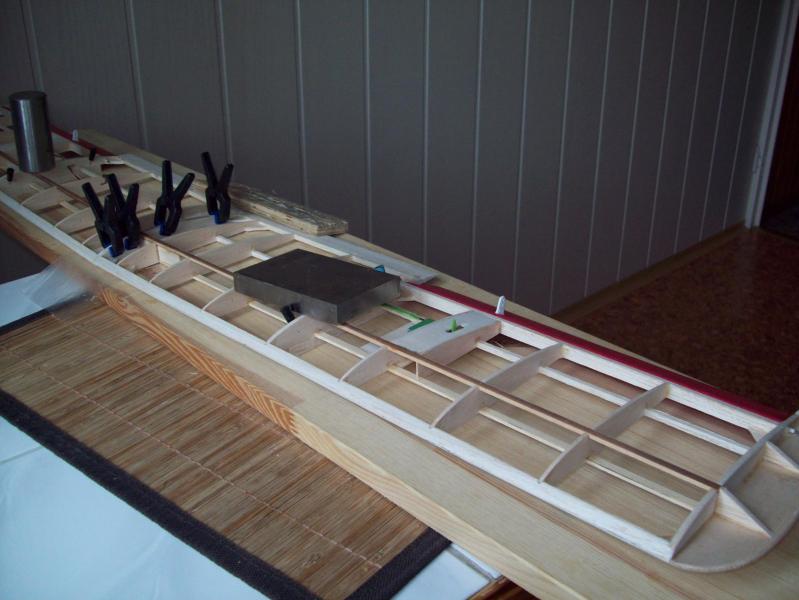

 Zabudowałem od góry serwa paskiem balsy 1.5m/m które uuprzednio wkleiłem w żeberka,Rozcięte zostało skrzydło i przeszlifowane centralne żeberka aby pasowały do kąta 5stopni.Połówki skrzydła skleiłem na żywicę epoksydową.

Dalsze prace, to wklejenie pręta węglowego 3m/m, który będzie wzmacniał centralny dzwigar, zamontowanie kabla Y do serw,zakrycie centralnej części płata balsą od góry, szlif i oklejenie japonką



  •
Opublikowano

Jest niedziela, pogoda pod psem, więc zabrałem się do dalszej pracy nad płatem

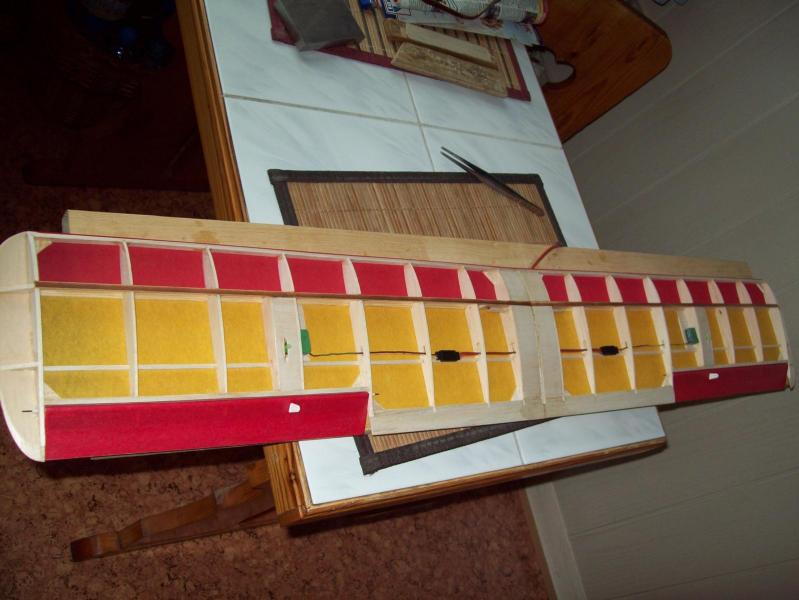

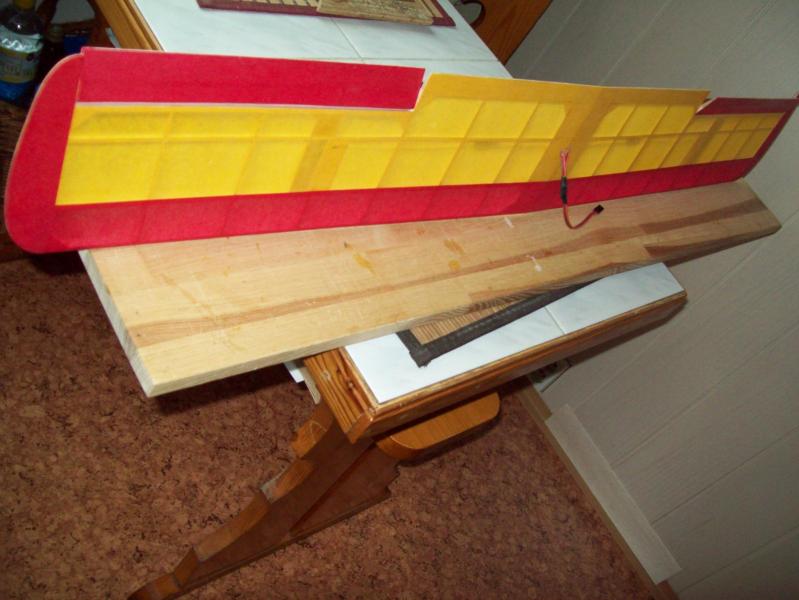

Spód płata już pokryłem dwukolorową japonką i pomalowałem narazie  jednokrotnie.Osadziłem lotki i zabezpieczyłem klejem CA, gduż po pokryciu góry nie miałbym możliwości ich instalacji.




Na dzisiaj zakończę, bo zapach cellonu czują już sąsiedzi.

Opublikowano

Bardzo czyste wykonanie! ;)  Czy zabezpieczyłeś klejem przedłużki serw? Najlepiej radziłbym polutowac wszystko na sztywno celem zmniejszenia ilosci połączeń, w których może wystąpić jakaś wada. Pełen podziw, za widoczny odestek osób na tym forum poslugujących się japonką! :D

Opublikowano

Tak, są zabezpieczone, najpierw przemyłem specjalnym preparatem do styków, cała ta "beczka" jest przyklejona do listewki na CA, a UHU porem  aby  wtyki się nie rozłączyły.Zanim pokryję górę, jeszcze raz sprawdzę serwa.Krycie japonką to czysta przyjemność i nigdy mi nie sprawiało trudnośći, podobnie jak i ostatnio foliami.Japonka jest tania i łatwo naprawialna .

Dzięki za uznanie.

Opublikowano

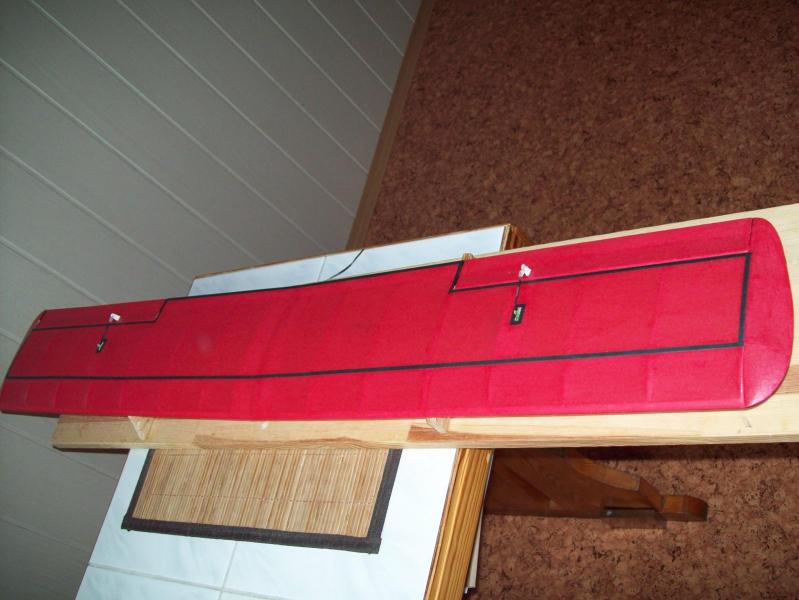

Skrzydełko jest już oklejone i gotowe do montażu w modelu.



 Jestem zadowolony z mojej roboty, ale przemyślałem, że skoro Yard Ace jest gotowy do lotu, dlaczego do tego płata nie dorobić reszty!? Po konsultacji z Te-Be, na  parametrach Józka 1100 /płat ma taką samą rozpiętość i cięciwę/ stworzyć do niego resztę, czyli usterzenie i nowy kadłub na wzór To-To 0.Dzisiaj siadłem i powstał nowy plan modelu

.Dysponuję  E-maxem 2215/15, serwami 9gram, regulatorem 30A,pakietem 3S 2200mAh i myślę żedo tego modelu zapasuje, ale to już na nowy temat.

Opublikowano

Dzięki za podpowiedz, akurat mam po kilka od 350- 1300mAh, miejsca do wyważania od gromu.Do dodatkowego wyważania modelu od gumiarza załatwiłem sobie ciężarki  na kleju.

Opublikowano

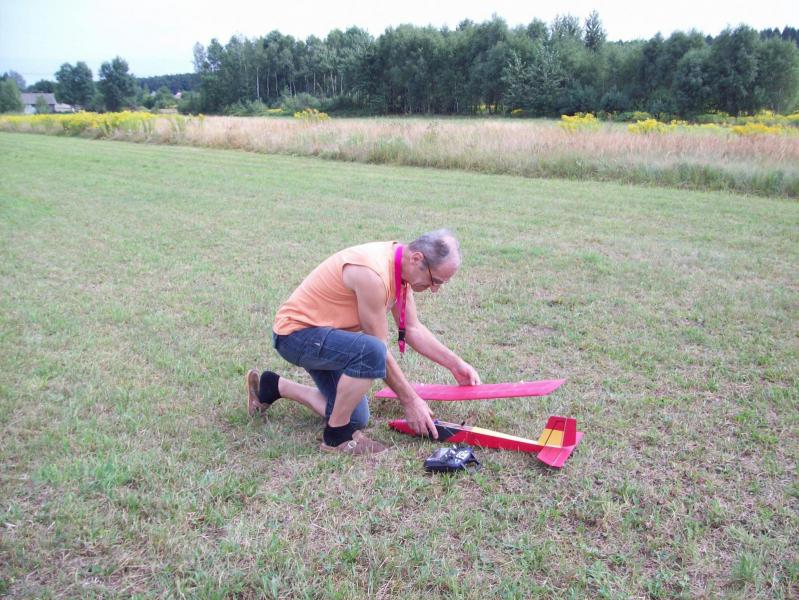

Wraz z mioim VIP-em poleciał dzisiaj i ten modelik.Loty z wyrzutu wskazały że śodek ciężkości jest właściwy. Dla tego "puszka" wiaterek który przywiewał nie był sprzyjający, ale pewnie poszedł w górę.Widać było że lotki by mu się przydały bo przy skrętach wiatr po prostu go spychał z kursu.Ważne też że modelik sam pięknie szybuje i praktycznie sam ląduję z drobną pomocą steru wysokości.W sumie modelik wyszedł mi fajny, jestem z niego bardzo zadowolony i do moich umiejętności.Ale już mam wnioski na przyszłe modele; muszą być większe, cięższe oraz z pełnym sterowaniem.

Podobnie jak przy VIP-ie, żadnych zdjęć lub filmu nie ma bo byłem sam jak palec.Ale będzie.

  • 1 miesiąc temu...
Opublikowano

Niestety, dzień wczorajszy nie był dniem najlepszym, poprostu miałem pecha, a to dlatego że;

przygotowania,do lotu ok,wszystko działa :D , dwa loty zaliczone


 następny start :D  :wub:

100_1004.MOV

           po dokładnych oględzinach okazało się, że awarii uległo lewe serwo / ntb nowe/ poza tym żadnych uszkodzeń.

Narazie nic nie będę robił gdyż nie posiadam drugiego takiego serwa .Porostu unieruchomię lotki do czasu jak mnie nie zmusi sytuacja do zmiany.

Ale i dzisiaj kasacji uległ Wild Cat, opisany na forum.Zycia pozbawił go mój pośpiech i nieuwaga, bo nie sprawdziłem działania lotek, bo miał być ustawiony układ delty.SZKODA ale będzie drugi.

Opublikowano

oj tam oj tam :) Mam jakieś serwa 9 g a z racji przechodzenia na większe modele już mi nie będą potrzebne. Odstąpię (bezpłatnie) z przyjemnością i latać trzeba bo się sezon kończy !! :)
