Projekt - Szybowiec Genesis II - projektowanie i budowa - dylemat profilowy

[RafModel]

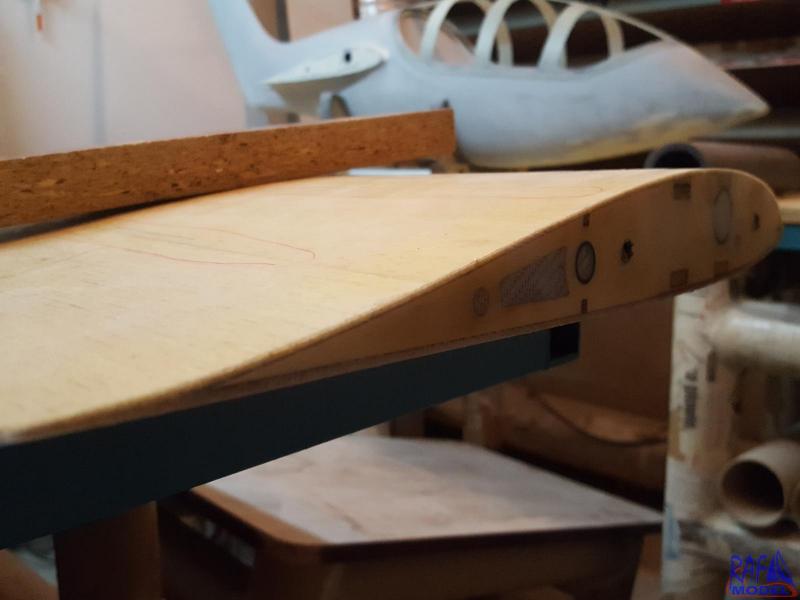

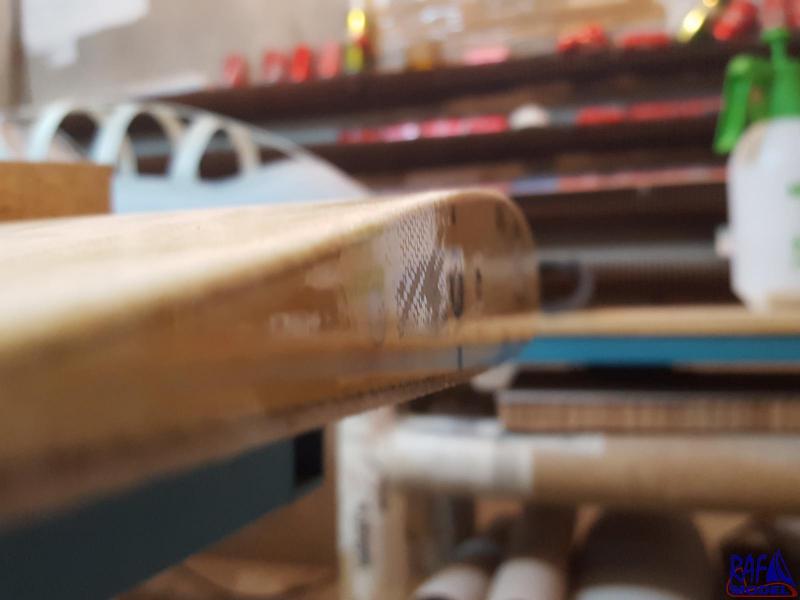

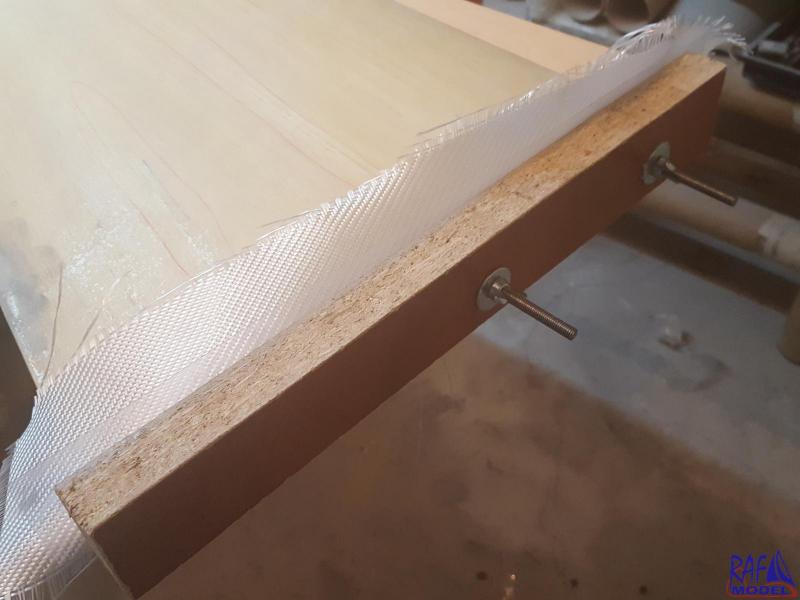

cd.. pieszczenia skrzydeł

[RafModel]

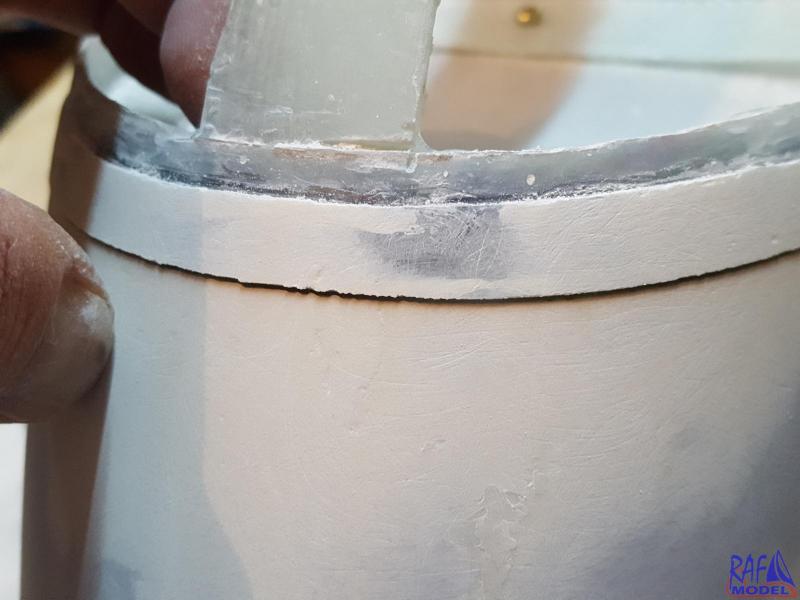

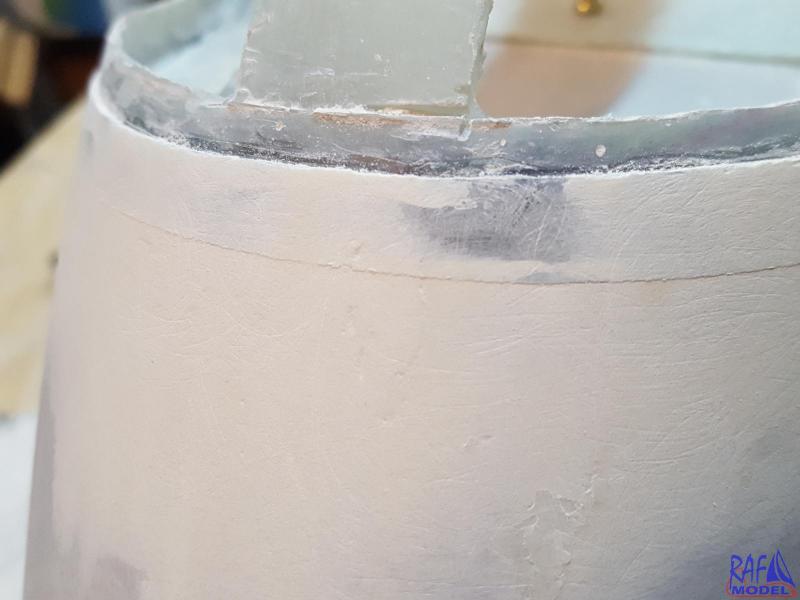

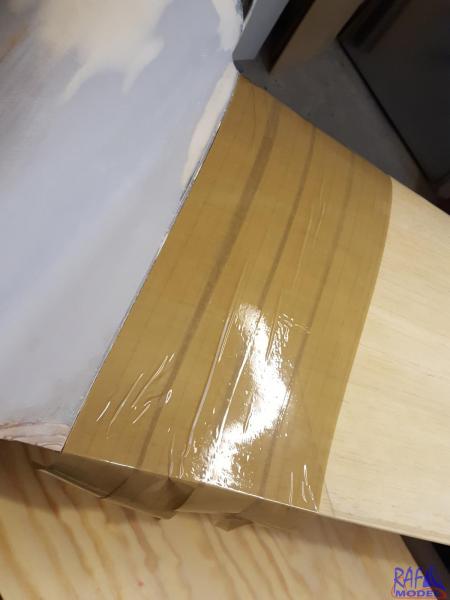

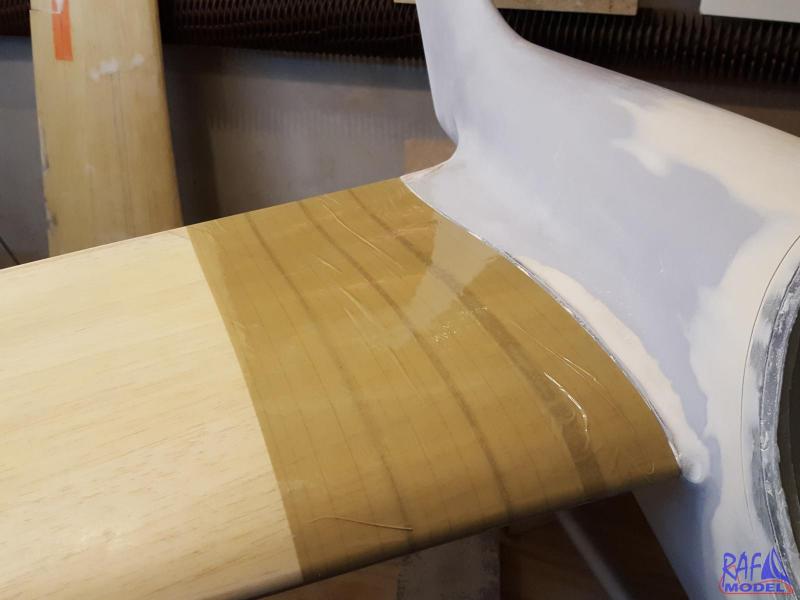

cd... owiewki

[RafModel]

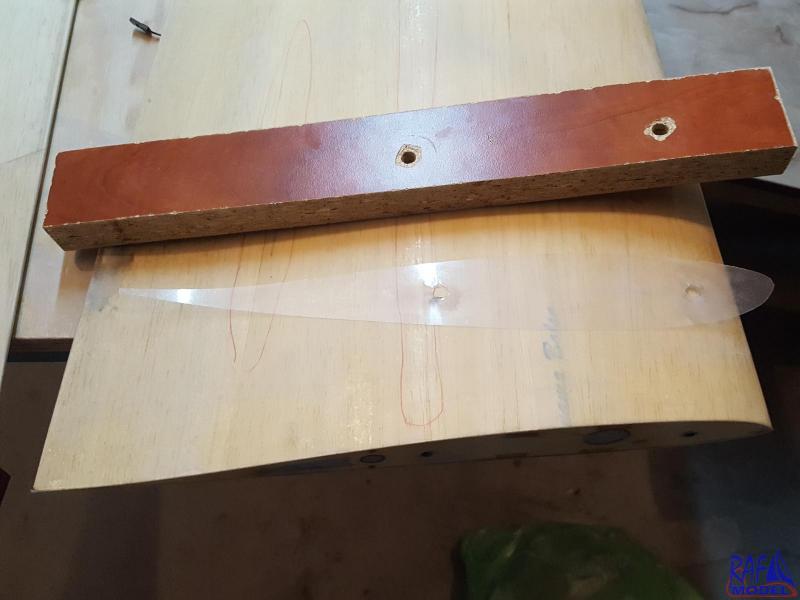

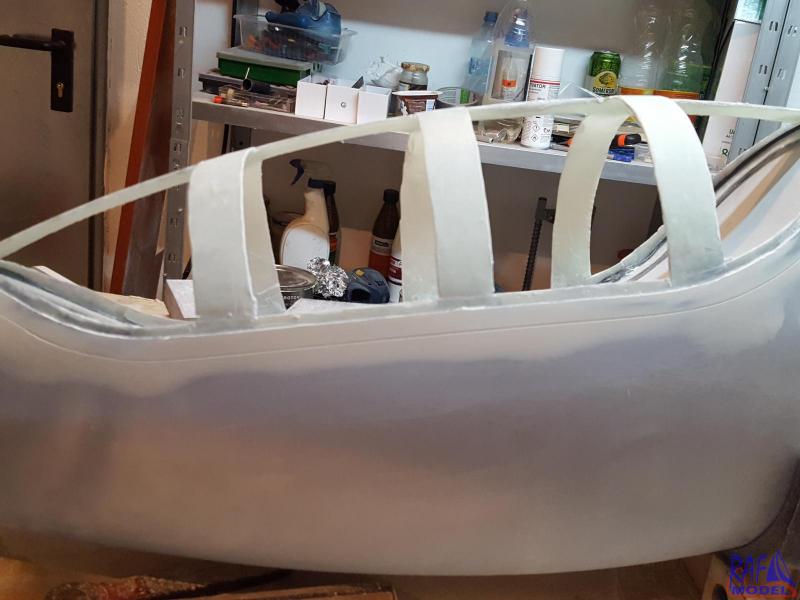

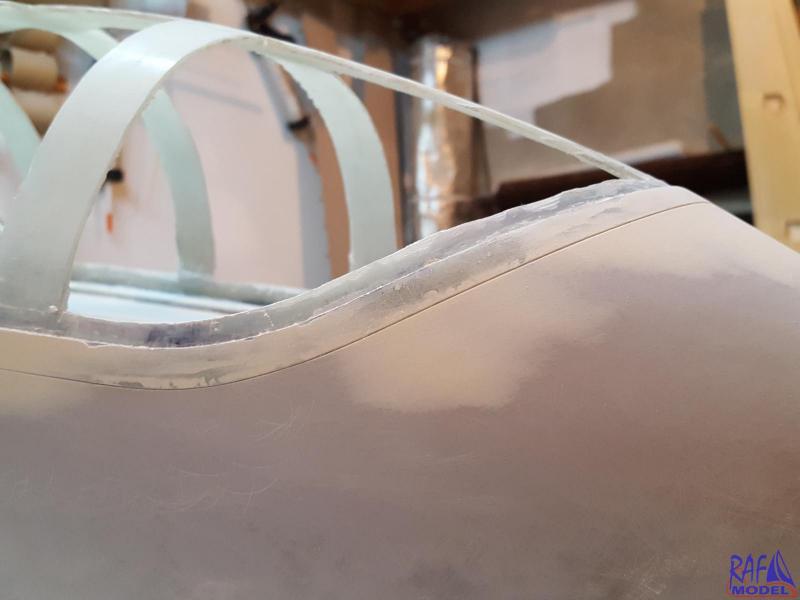

cd..

[RafModel]

A tak w między czasie powstaje układ świateł stroboskopowych sterowany z radia. Wprawdzie oryginał nie miał, ale pół makieta pójdzie z prądem postępu technicznego ;-)



[Francka]

Ło matko take diody to dają po oczach . Rafał a kolorki na skrzydłach bedą czy tylko stroby ?

[RafModel]

Witaj Franku. Sterownik, oświetlenie 8 ledów do 5W sterowane jednym kanałem z radia. Stroboskopów będzie 3 tylko od spodu modelu na końcówkach skrzydeł i kadłubie. Oczywiście sterownik będzie uniwersalny z możliwością zmiany programu

[RafModel]

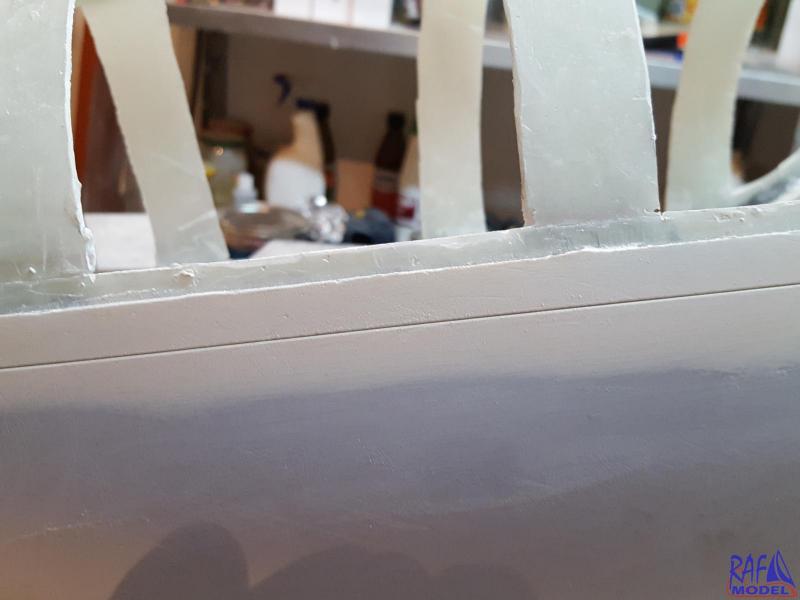

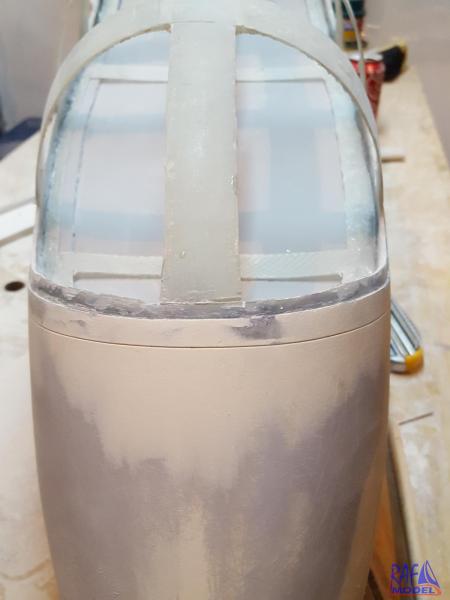

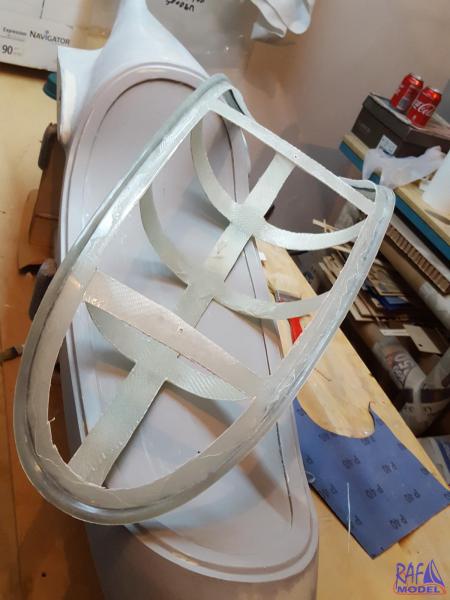

Ramka leży jak ulał.

[RafModel]

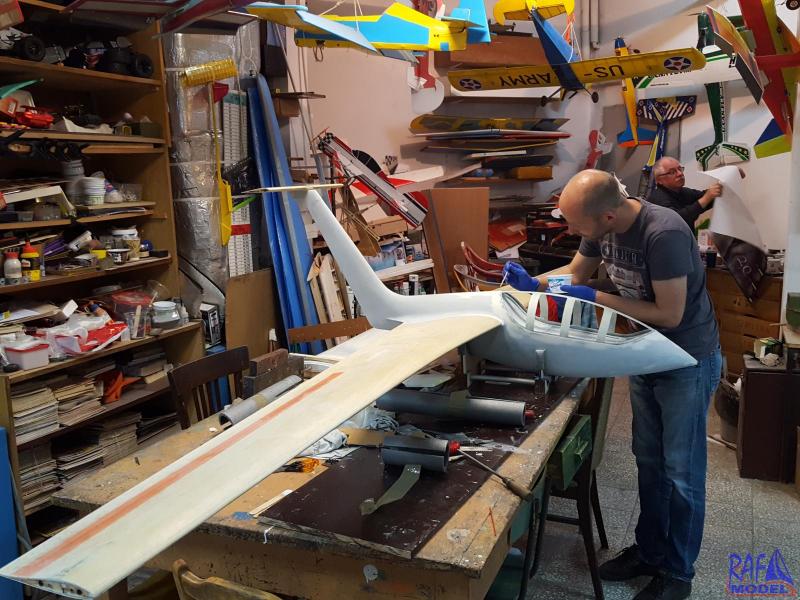

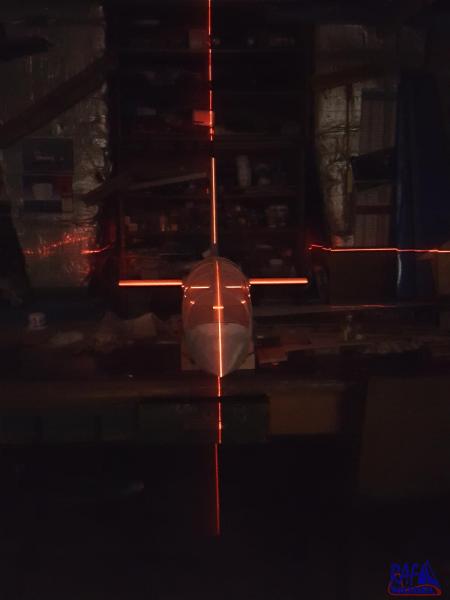

W dniu dzisiejszym Genesis udał się na obmiar;-).  Najznakomitsza Nadzwyczajna Rudzka Komisja Lotnicza (NNRKL) się zebrała, mierzyła, debatowała, sprawdzała i  próbowała. Ogólnie opinia jak zwykle 3+  -   więc zaliczone. Niektórzy usunęli uchybienia i niedociągnięcia dokładając  żywicy;-). A teraz na poważnie, wszystkim, a przede wszystkim kolegom z modelarni Rudzkiej  i tym którzy tak czują składam życzenia: zdrowych, spokojnych i mokrych Świąt Wielkanocnych.



Chciałbym też podziękować Wam  wszystkim przy okazji (wymieniać nie będę -  lista jest długa) za dotychczasowe wsparcie w budowie tego modelu, dzielenie się swoją wiedzą i pomocą oraz konstruktywną krytyką. Jest to bardzo pomocne, gdyż czasami wkrada się zniechęcenie. Są dni,że model jest mały ale przychodzą takie dzionki, że model przeraża mnie swym ogromem;-)

[RafModel]

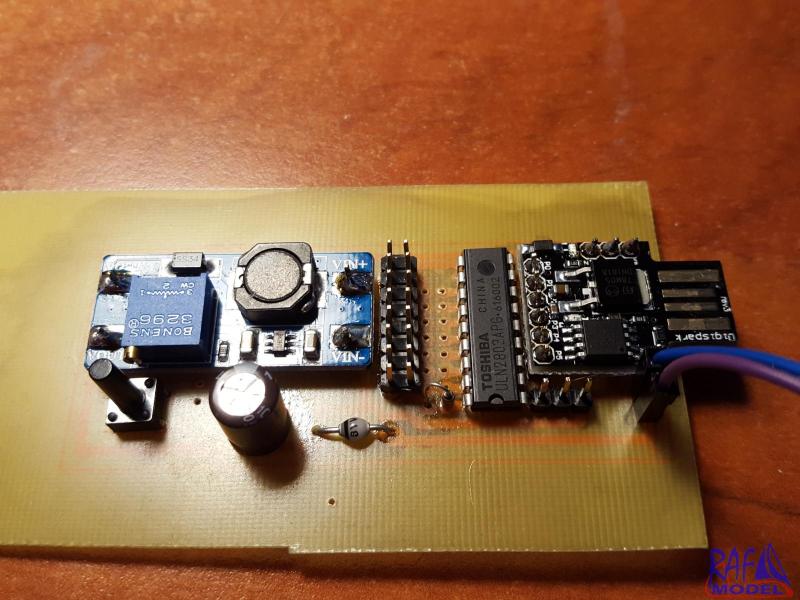

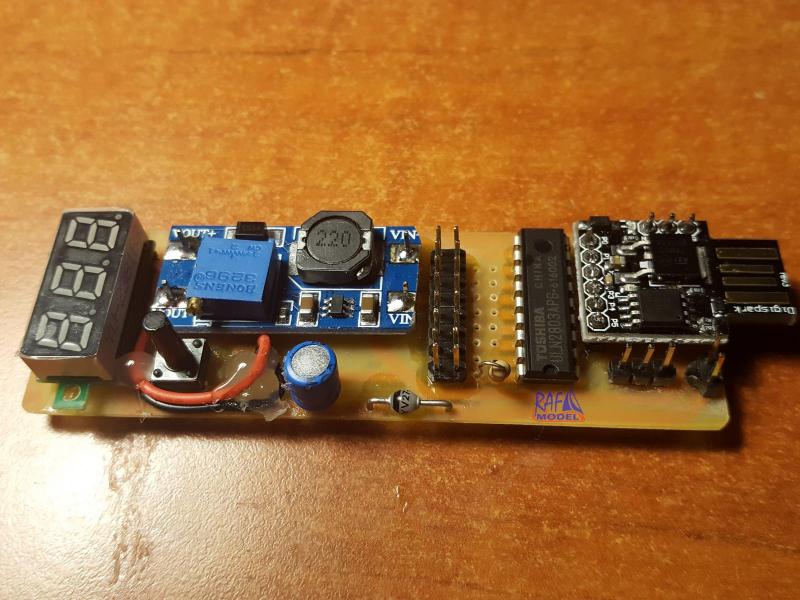

Programowalny prototyp sterownika do stroboskopów i oświetlenia 5W gotowy (4 led  stroboskopy + 3 led stałe). Dołożyłem sterowanie on/off z radia.

[RafModel]

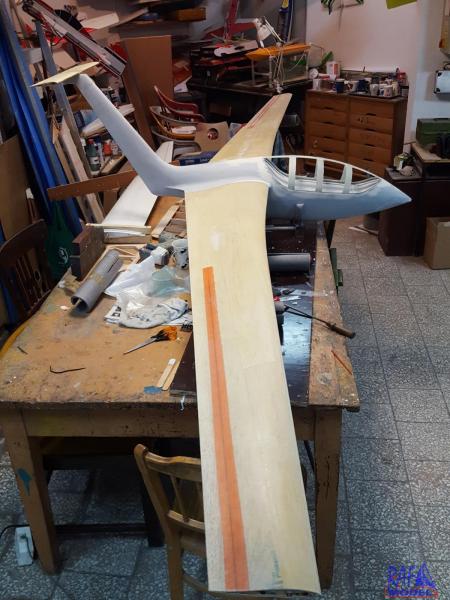

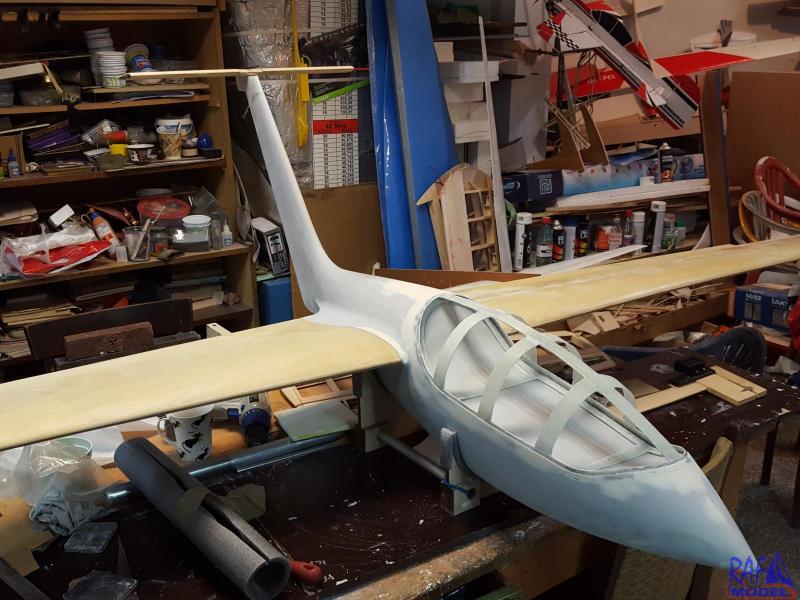

Czas na pasowanie skrzydeł.

[RafModel]

Ostateczna wersja sterownika do 8 led 5W na napięcie od 1 do 3 LiPo.

[RafModel]

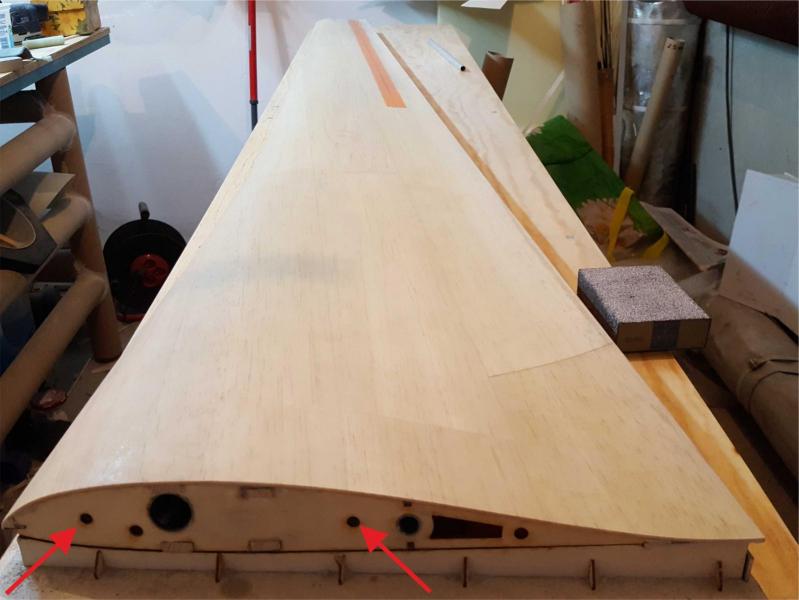

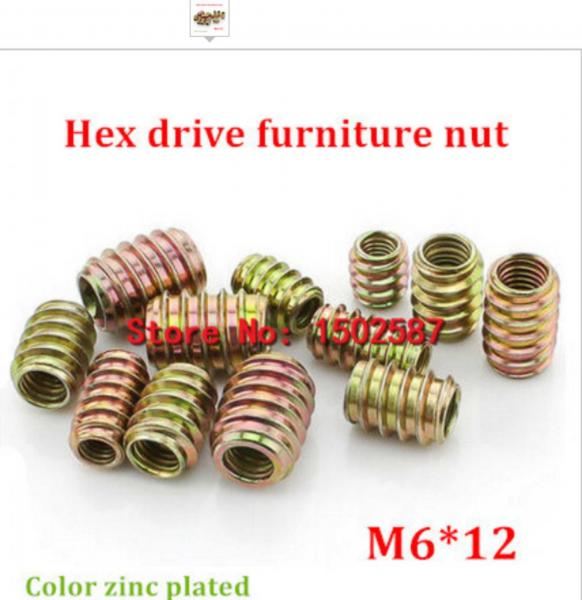

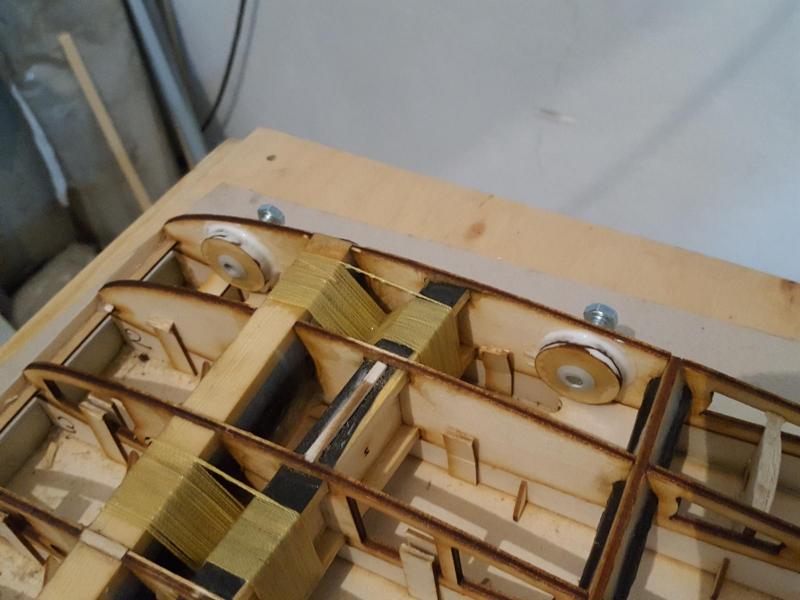

Jednak popełniłem błąd, gdyż zastosowałem plastikowe nakrętki M6 które są w skrzydłach do przykręcenia ich do kadłuba. Niestety przy ostatnich pracach zerwałem gwint. Powiedzcie mi czy mogę zastosować takie nakrętki? Lub jakieś inne sugestie?



[kojani]

A w co chcesz je wkręcać?

[RafModel]

W skrzydła do ich mocowania do kadłuba.

[kojani]

Heh, to że w skrzydła to ja wiem, tylko konkretnie z czego masz żebro nasadowe i jakiej grubości.

Te wkładki są przewidziane jako "wkrętki" w miejscach częstego stosowania, wkręcania-wykręcania śrub w materiałach średnio twardych ( aluminium) w celu zabezpieczenia przed zniszczeniem gwintu.

Żeby w tym wypadku spełniło swoją rolę dobrze byłoby w tym miejscu mieć wkładkę o grubości wkrętki sklejoną z kilkuwarstw sklejki, lub coś podobnego.

Mam w pracy kilka próbek takich wkrętek (są też wykonania lekkie) - popatrzę jutro i się odezwę.

Te z Twojego zdjęcia są dość masywne.

Link do katalogów

http://cbt.net.pl/pdf/wkladki1.pdf

https://www.kvt-fastening.pl/media/81b8d712-465f-794e-1b6c-af1e1ad42edf/kvt_tappex_pl_07-11-2013_web-catalog.pdf

[RafModel]

Super. Dzięki. W miejscach śrub mam sklejone 3 warstwy sklejki topolowej 3mm, czyli w sumie jest 9-10mm.

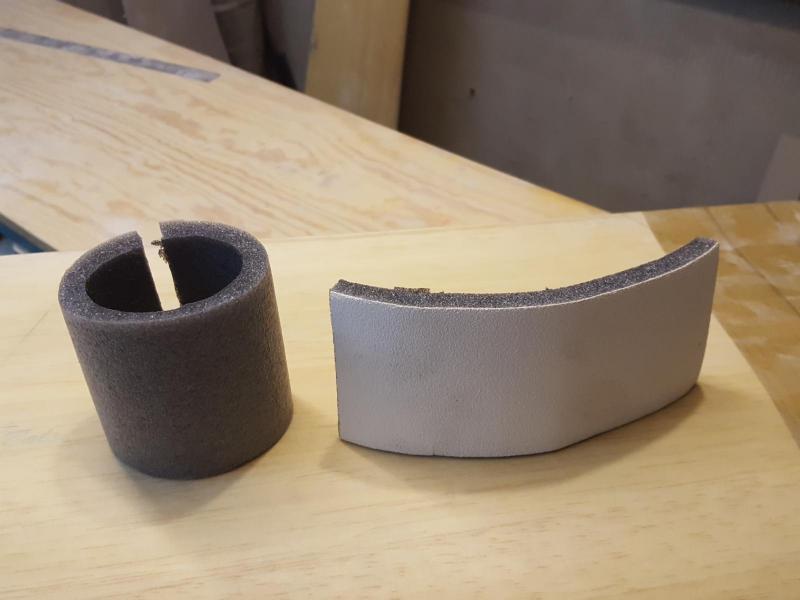

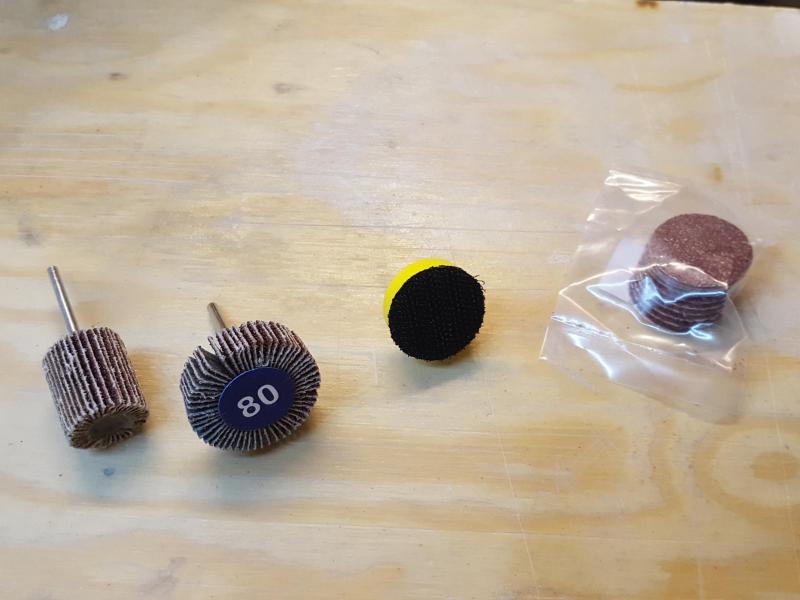

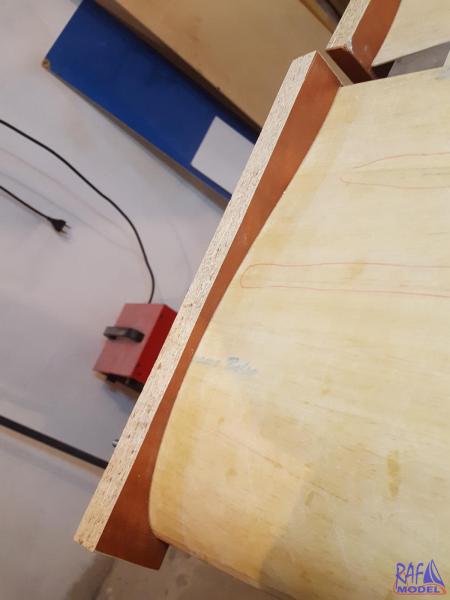

Koledzy pytają mnie jak wyprowadzam  krzywizny przy szlifowaniu. Używam nieodłącznego dremelo-podobnego ustrojstwa i końcówek jak na zdjęciu plus papier naklejony na izolacje piankową do rur.

[kojani]

Jakie masz otwory pod te wkładki z tworzywa?

[RafModel]

Tam chyba było 9mm, wieczorkiem sprawdzę.

[RafModel]

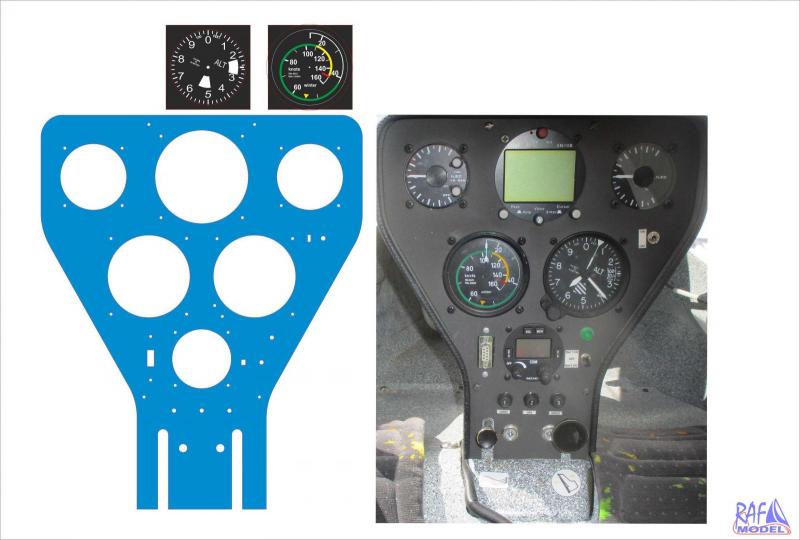

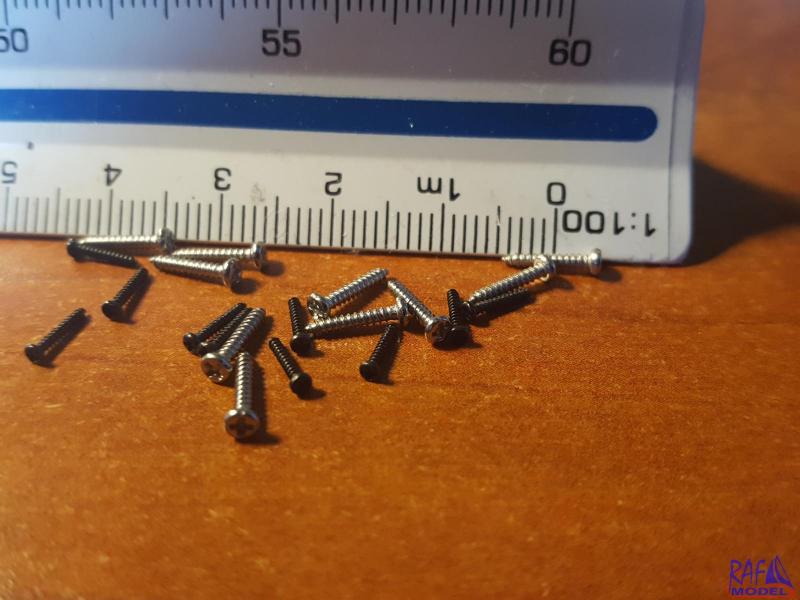

Przymiarka do tablicy instrumentów. Przyszły mikro śrubki ;-)....

[BRoman]

Nie rozumiem-wkręcisz te metalowe elementy w skrzydło i dalej jak to ma być ? Jaką rolę one odgrywają ? Co w nie wchodzi ?
