Szybowiec ASW 28 4,2m GFK (dokumentacja)

[djmalolat23]

Ok zrobię tylko jakąś formę muszę skonstruować i będziemy laminować.

[djmalolat23]

Dziś próbowałem zrobić cokolwiek przy szybowcu i klapa. Już sam nie mam pojęcia od czego zacząć. Do zrobienia jest kółko ogonowe, kabinka na którą nie mam pomysłu, montaż serw w skrzydłach, montaż serwa do wysokości - też nie wiem jak je zamontować. Ogólnie mówiąc dopadła mnie jesienna deprecha. Może muszę zrobić kilkudniowy urlop od prac przy moim ASW????????



Pozdrawiam



[JMRC]

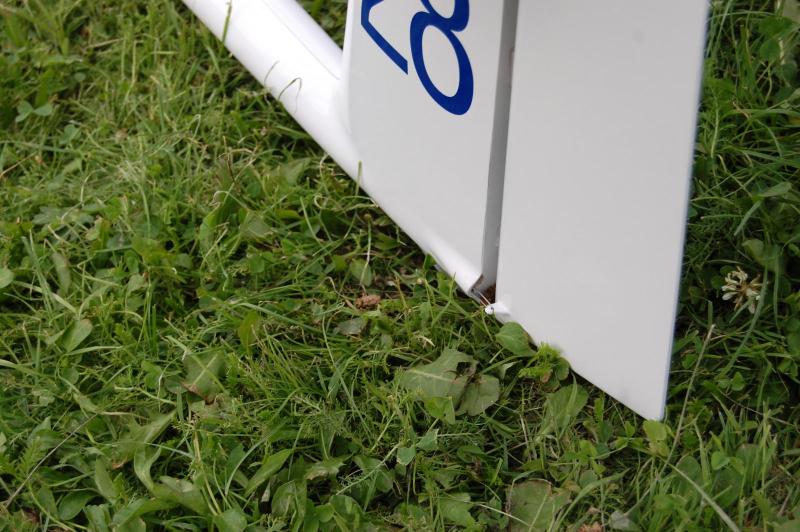

W pierwszej kolejności ogon, kółko:

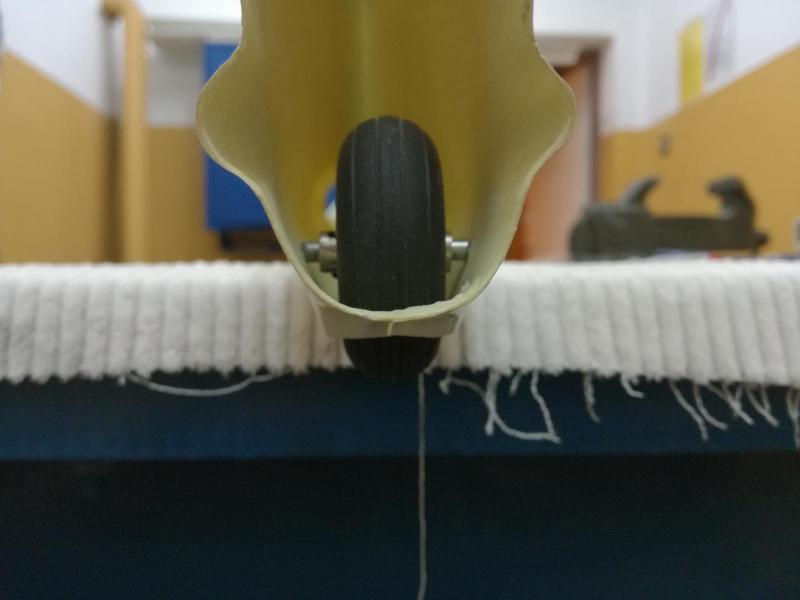

, kółko zwyczajnie na ośce wklejonej w wywiercone otwory, wzmocnione od wewnątrz węglem

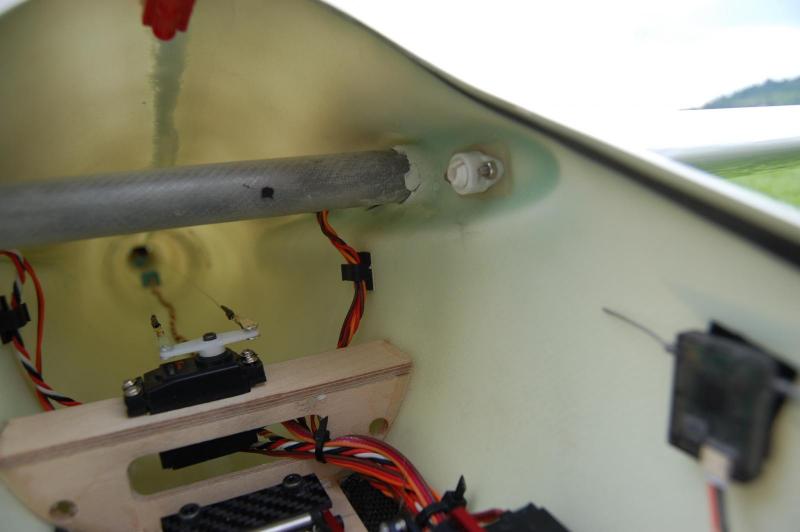

Następnie chyba najlepszy sposób na napęd wysokosci:

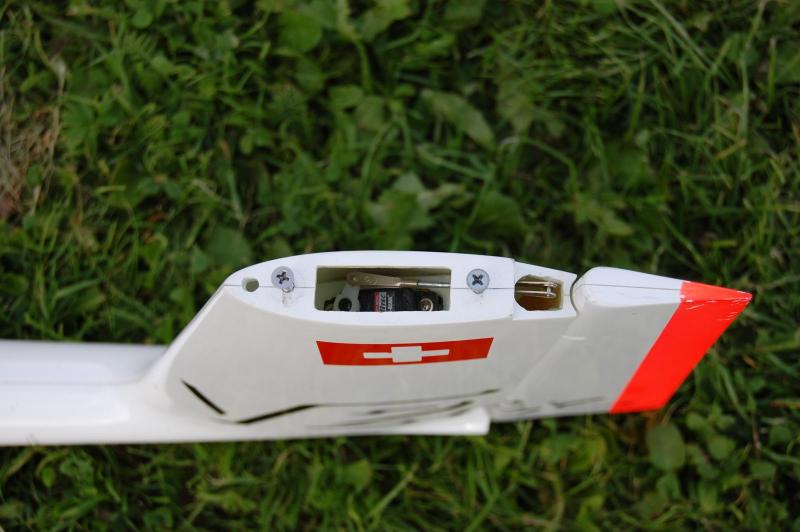

(w dokładnie takim samym asw)

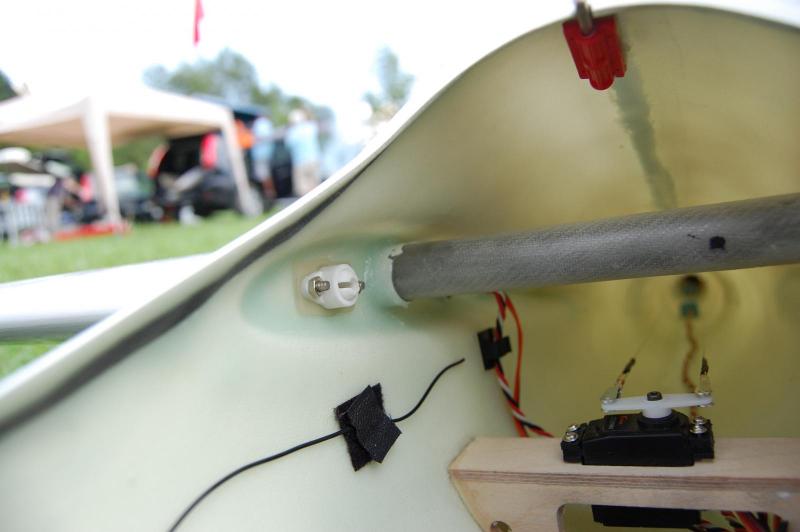

(w ventusie)

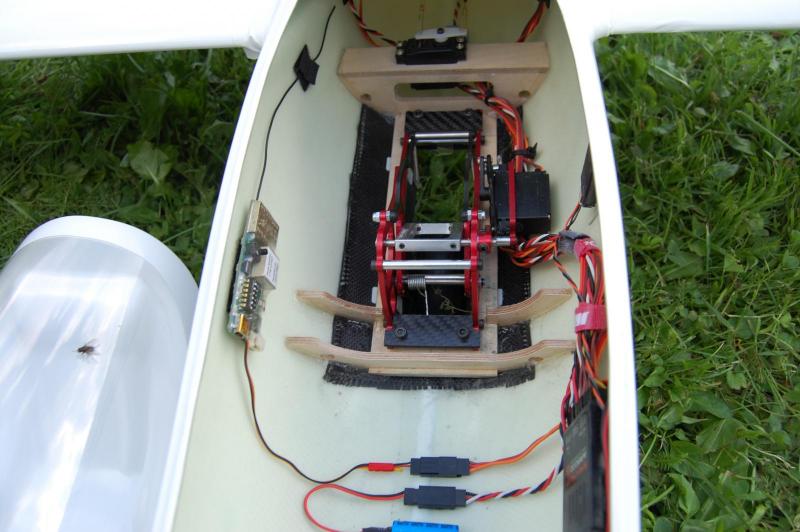

Reszta zdjęć ASW TopModel

[djmalolat23]

Wielkie dzięki za fotki. Tak jak pisałem już kiedyś, każde zdjęcie bardzo jest przydatne jeśli Jurku posiadasz  coś jeszcze to jestem wdzięczny.

Co do łączenia skrzydeł z kadłubem to rzeczywiście ten patent jest super.

[djmalolat23]

Witam szanownych kolegów po kilku dniowej przerwie.

Zjazd rodzinny i moje urodziny spowodowały moją nieobecność na forum.

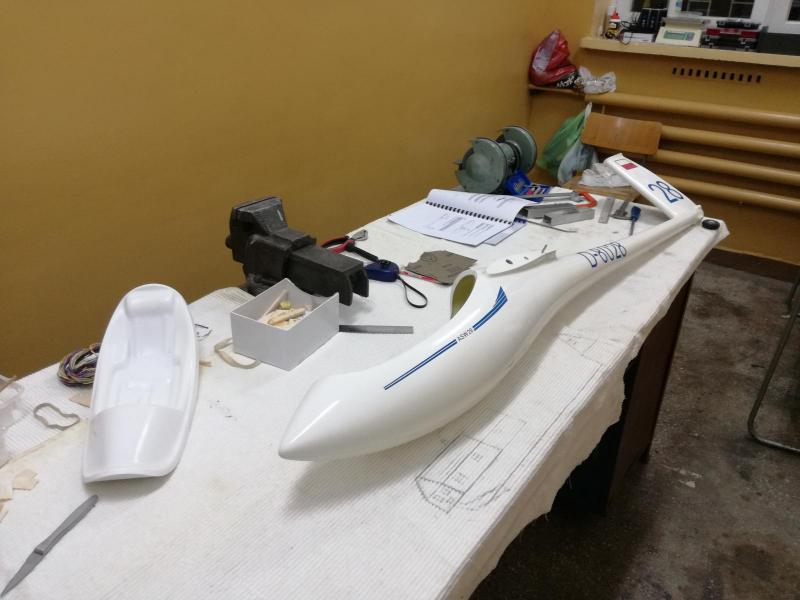

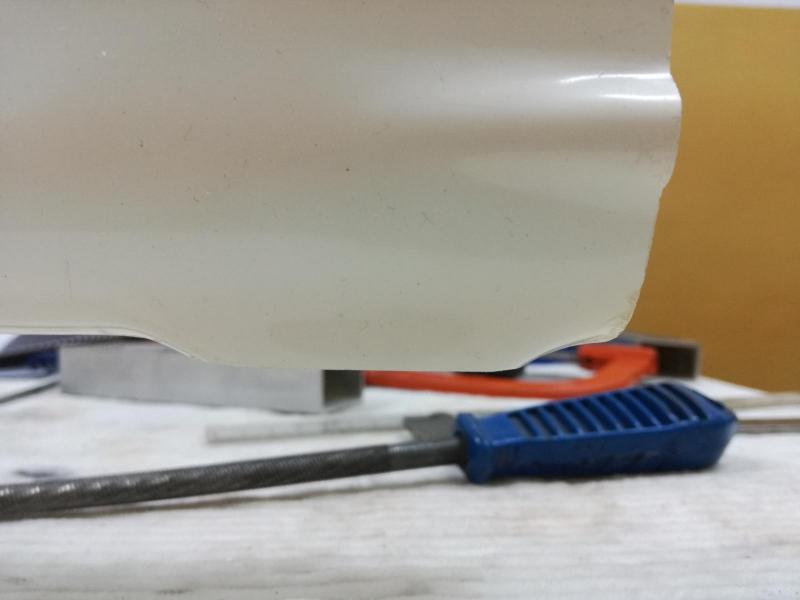

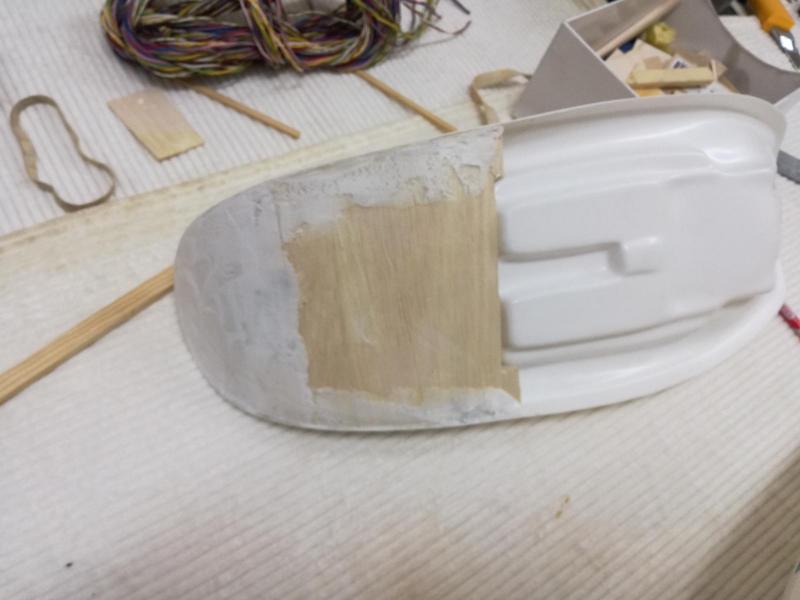

Zacząłem działać z wytłoczką od kabinki i wyciąłem otwór na kółko ogonowe. Na chwilę obecną sam już nie mam pojęcia co dalej.

Nurtuje mnie niewiadoma odnośnie obsadzenia ośki do kółka. Nie wygląda to tak kolorowo jak mi się zdawało. Zastanawiam się czy zamontować kółko na przestrzał przez

kadłub czy na ośkę jakoś wklejoną w środek kadłuba???????????????



Proszę o pomoc.



Pozdrawiam.

Witam szanownych kolegów po kilku dniowej przerwie.

Zjazd rodzinny i moje urodziny spowodowały moją nieobecność na forum.

Zacząłem działać z wytłoczką od kabinki i wyciąłem otwór na kółko ogonowe. Na chwilę obecną sam już nie mam pojęcia co dalej.

Nurtuje mnie niewiadoma odnośnie obsadzenia ośki do kółka. Nie wygląda to tak kolorowo jak mi się zdawało. Zastanawiam się czy zamontować kółko na przestrzał przez

kadłub czy na ośkę jakoś wklejoną w środek kadłuba???????????????



Proszę o pomoc.



Pozdrawiam.

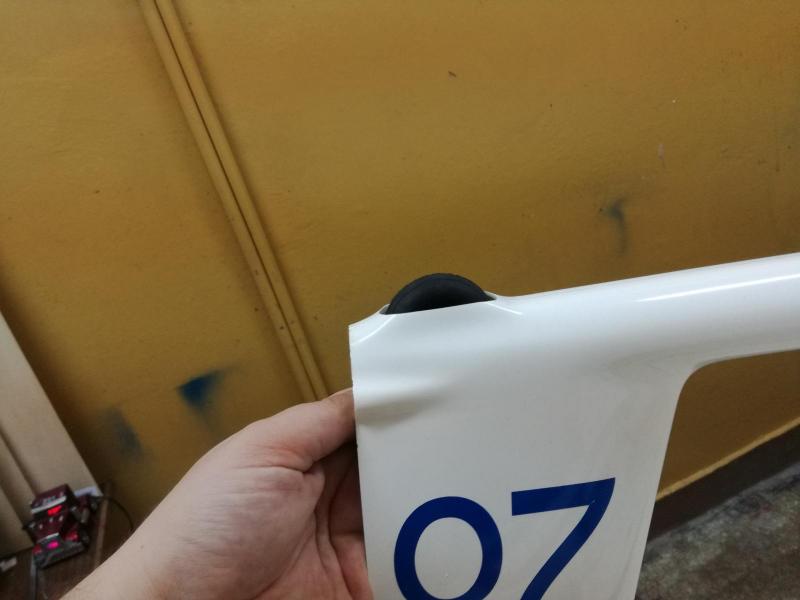

Kolejne foto.

[JMRC]

Osobiście kleiłem zawsze na przestrzał żywicą z mikrobalonem, wzmacniając boki tkaniną węglową, następnie doszlifowując oś do obrysu kadłuba. Aczkolwiek możesz pokusić się o zrobienie obręczy mocujących, które wkleisz wewnątrz. Zależy które rozwiązanie jest dla ciebie bardziej wygodne.

http://scr.hu/9eaa/kj5mu

http://scr.hu/9eaa/q8wxf





[djmalolat23]

Taki rodzaj montażu kółka wydziałem w Promyku. Chciałem nie naruszać laminatu ale to rozwiązanie jest chyba łatwiejsze i bardziej praktyczne.

Mam jeszcze jedno pytanie kupiłem klej do kabin Formula 560 Canopy  Glue i za bardzo nie wiem jak go stosować? Robiłem próbę na butelce plastikowej i nie trzyma.

Szukałem opisy w internecie i nic. Może jakaś podpowiedź??



Pozdrawiam.

[JMRC]

Klejem należy pokryć tylko jedną z klejonych powierzchni po czym złączyć je i unieruchomić przy użyciu taśmy maskującej. Wstępne schnięcie w 3 godziny, pełne w 24 godziny. Niezaschnięty klej można usunąć wodą.

[Andrzej Klos]

W pierwszej kolejności ogon, kółko:

kółko zwyczajnie na ośce wklejonej w wywiercone otwory, wzmocnione od wewnątrz węglem



Następnie chyba najlepszy sposób na napęd wysokosci:

(w dokładnie takim samym asw)


(w ventusie)










Jurek,

Czy mozesz podac wiecej szczegolow jak zamocowane jest servo to steru wysokosci; czy jest to po prostu polka ze sklejki?





Marcin,

Tak jak juz ktos napisal proponuje zakryc/zabudowac zarowno kolko glowne jak i ogonowe.  Po pierwsze zapobiega to "uswinianiu" wnetrza modelu po drugie eliminuje przecieki i gwizdy powietrza.



Czolem

A

[Gość]

Mam jeszcze jedno pytanie kupiłem klej do kabin Formula 560 Canopy  Glue i za bardzo nie wiem jak go stosować? Robiłem próbę na butelce plastikowej i nie trzyma.

Szukałem opisy w internecie i nic. Może jakaś podpowiedź??



Pozdrawiam.

Butelki plastikowej (PET) to prawie niczym nie można skleić .Okna do modeli robi się z innego tworzywa (Vivak) i zrób tak jak radzi Jurek.

[JMRC]

Jurek,

Czy mozesz podac wiecej szczegolow jak zamocowane jest servo to steru wysokosci; czy jest to po prostu polka ze sklejki?





Marcin,

Tak jak juz ktos napisal proponuje zakryc/zabudowac zarowno kolko glowne jak i ogonowe.  Po pierwsze zapobiega to "uswinianiu" wnetrza modelu po drugie eliminuje przecieki i gwizdy powietrza.



Czolem

A

Jest to najzwyklejsza półka ze sklejki/laminatu osadzona pod odpowiednim kątem.

Dokładnie pokazano to rozwiązanie w instrukcji do Discusa TopModelu: strona6



[Andrzej Klos]

Jest to najzwyklejsza półka ze sklejki/laminatu osadzona pod odpowiednim kątem.

Dokładnie pokazano to rozwiązanie w instrukcji do Discusa TopModelu: strona6





Dziekuje bardzo, nigdy nie widzialem takiego rozwiazania.  Mam Cobra 17 od Model Partner i jakos nie moglem sie zabrac ani przekonac do mechanizmow katowych.

[djmalolat23]

Jurku bardzo dziękuję za tą instrukcję i rady co do klejenia kabin. Dziś mam troszkę czasu i myślę, że coś zbuduję.



Pozdrawiam.

[djmalolat23]

Zastanawiam się czy takie rozwiązanie z wysokością będzie ok?

Czekam na Wasze opinie.



Pozdrawiam.

[djmalolat23]

Witak szanownych kolegów.



Ostatnio dopadła mnie grypa i jakoś nie mam siły dłubać przy moim ASW.

Leżąc w łóżku wziąłem kartkę i ołówek i dodałem wagi wszystkich elementów do siebie i wyszło coś takiego 5535g.

W tej wadze uwzględniłem 2x lipo 3s 5000mah, silnik os max OMA 5025-357, regulator 100A wszystkie serwa. Nie dodałem jeszcze śmigła.

Zastanawiam się czy taka waga będzie ok co do wielkości ASW. Przypominam, że rozpiętość to 4,2m a długość kadłuba 1,75m.



Pozdrawiam.

[djmalolat23]

Witam.



W dniu dzisiejszym miałem więcej siły i czasu więc coś zrobiłem.

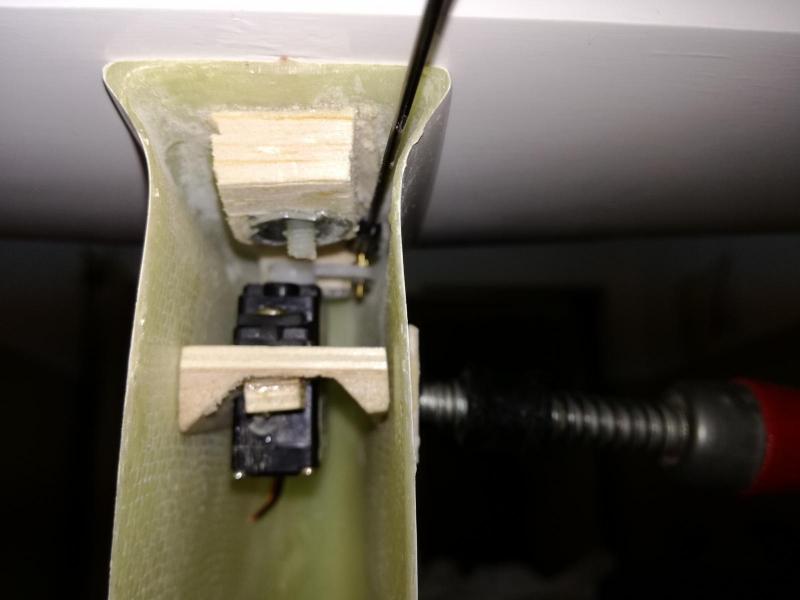

Sterowanie wysokością już gotowe, jeszcze tylko kółko ogonowe do wklejenia i można statecznik pionowy zamykać.

Poniżej foto i link z filmem.



Pozdrawiam.



https://youtu.be/rz9uXzEBkc0

[JMRC]

Zamknięcie statecznika delikatnie bym ażurował i przesunął co najmniej 8mm do przodu, aby ostatecznie ster kierunku się schował. Waga bardzo ok, spokojnie rozszerz sobie widełki do 7kg.

[djmalolat23]

Witaj Jurku.



Myślę,że z ażurowaniem to dam sobie spokój ponieważ deska balsow 1cm jest taka lekka że nie ma potrzeby. Co do przesunięcia o 8mm też się zastanawiałem nad ty.

Będzie mały kłopot ponieważ 1 cm od końca statecznika pionowego zaczyna się kółko ogonowe a chciałem zrobić błotnik. Będzie troszkę kombinowania ale może się uda.

Dziś będę próbował.

Dziękuję za cenne uwagi i proszę o więcej.



Pozdrawiam.

[JMRC]

Zawsze możesz coś doszlifować.

[djmalolat23]

Wita.



Tak jak napisałeś Jurku, można coś doszlifować. Dziś zabrałem się za podwozie główne i już zakończyłem cały temat, jeszcze tylko błotochronik  i ok. Dopadła mnie grypa żołądkowa i jestem umierający. Może jutro zrobię coś więcej. Poniżej podaję link do filmiku z pracy podwozia. Miłego oglądania.



Pozdrawiam.



https://youtu.be/WIaOsZ8GLsE
