Regulatro tp70 padł


Tomek

Recommended Posts

Mam problem z regulatorem Tower Pro 70A

Regulator przestał się odzywać (silnik się nie odzywa), nawet nie pipnie.

Pomierzyłem co się dało i wszystko jest ok.

Diody na wejściu zasilania regulatora,tranzystory mocy (sporo ich) , na procesor też dochodzi 5V.

Na wyjściach na silnik między nimi a masą jest 0 ,między wyjściami na silnik też jest 0.

Elektroniką zajmowałem się dawno temu i mam tylko zwykły miernik elektroniczny.

Regulator był sprawdzany z identycznym regulatorem silnikiem i baterią i ten drugi w takim zestawie działa bez problemów, więc na pewno to problem z regulatorem.

I mam pytanie , wiem ,że trochę na ładne oczy, ale czy jest możliwość naprawy takiego regla.








Link to comment
Share on other sites

Oczywiście, że można naprawiać, jest to tańsze niż zakup nowego. Wyszukaj blisko siebie elektronika z serwisem, a wymieni Ci uszkodzone elementy. Możesz także wysłać, ale koszty przesyłki tam i z powrotem, mogą być droższe od kosztu naprawy, zwłaszcza jeśli miało by się jeszcze zamawiać części.

Niemniej jednak, można i warto :)

Link to comment
Share on other sites

Boje się że to procek padł, bo wszystkie elementy półprzewodnikowe sprawdziłem (tranzystory i diody) , można jakoś miernikiem sprawdzić czy nie jest spalony/uszkodzony?

np. jakieś odpowiednie napięcie na której nóżce?

A przy okazji po dokładnych oględzinach nie znalazłem ani jednej uszkodzonej mechanicznie, spalonej części.

Link to comment
Share on other sites

Dokładne sprawdzenie procka, zwłaszcza w układzie, nie zawsze jest możliwe. Wymiana nie problem, tylko żeby ktoś wsad udostępnił. To jest Atmega 8?

Pozostaje sprawdzenie zasilania i masy, a potem podłazenie do programatora, czy w ogóle podejmie rozmowę.

Link to comment
Share on other sites

Jeśli padł procek to regiel zostanie na części ,czasami padnie 1 tranzystor mocy i cały regiel leży a tak się przylutuje (tyle dam sobie sam radę.)



Mam pytanie czy te 3 układy jakoś można zmierzyć miernikiem czy są dobre?




Link to comment
Share on other sites

W załączniku poglądowy schemat jaki odtworzyłem takiego regulatora.Może będzie pomocny  :)

Elte60sch.pdf.

Procesor to chyba ostatnia rzecz ,do padnięcia w tego typu regulatorach.

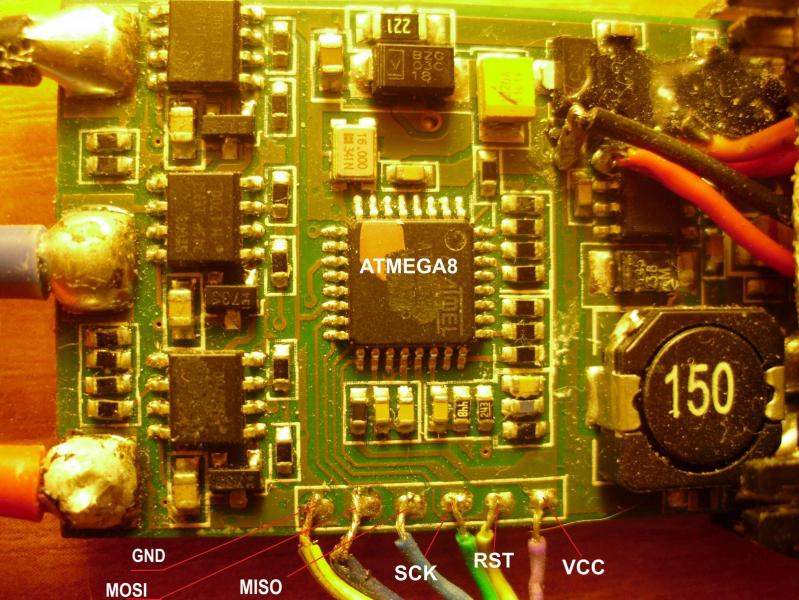

Poniżej regulator Elte60A i złącze ISP ATMega8.

W Elte60 też nie było nic widać, a jednak znalazłem uszkodzone dwa mosfety ( nie miały pełnego zwarcia, coś ok. 6R), oraz driver IRS2003.



Trochę mała rozdzielczość tego zdjęcia i trudno jest odczytać co to za scalaki.


Link to comment
Share on other sites





Procesor to chyba ostatnia rzecz ,do padnięcia w tego typu regulatorach.



Padają, miałem już chyba dwie takie sytuacje. Gdy się psują MOSFETy czy inne elementy mocy, to często kończy się to dymem i bez problemu widać co się spaliło :)
