robertus Opublikowano 2 Marca 2017 Opublikowano 2 Marca 2017 To tak z grubej rury zaczynasz jak na początek.
ANDY.57 Opublikowano 2 Marca 2017 Autor Opublikowano 2 Marca 2017 Robert. Śpiewać każdy może. Spokojnie,nie jestem początkującym w modelarstwie,ale chciałbym by to co zbuduję"RC" poleciało. Nawet z innym pilotem niż ja. Tak między nami,dziwię się,że Ty bawisz się nadal w takie lotki. Równajmy do najlepszych. Ten francuz nawet nie wiedział,że można zbudować takie wspaniałe samoloty z pianki. Twój tytuł Cię zobowiązuje. "Sięgaj gdzie wzrok nie sięga". To,by Cię zmobilizować do większych zadań niż lepienie. Bez urazy liczę na Ciebie.
robertus Opublikowano 2 Marca 2017 Opublikowano 2 Marca 2017 Nie za bardzo Ci pomogę, bo to nie moja skala . Ze wzmocnień to stosuję zwykle rurkę węglową fi6 w skrzydle i tyle. Przy takim rozmiarze i wadze jak Twój, pojawiają się nowe tematy do przemyślenia z którymi dotychczas nie miałem do czynienia.
ANDY.57 Opublikowano 2 Marca 2017 Autor Opublikowano 2 Marca 2017 Czas rozwinąć skrzydła. Ja uważam,że stać Cię na to i ,że już najwyższy czas. Może zbudujemy tego Mig-a razem? Moja praca i trochę techniki i Twoja wiedza o modelach LATAJĄCYCH. Może coś z tego wyjdzie.
Bartek Piękoś Opublikowano 2 Marca 2017 Opublikowano 2 Marca 2017 Tak między nami,... Dobrze, że tak cicho piszesz, pewnie nikt poza Robertem nie usłyszał. A na temat: ładnie wychodzi Ci ten wire cutting 1
ANDY.57 Opublikowano 2 Marca 2017 Autor Opublikowano 2 Marca 2017 Nie za bardzo Ci pomogę, bo to nie moja skala . Ze wzmocnień to stosuję zwykle rurkę węglową fi6 w skrzydle i tyle. Przy takim rozmiarze i wadze jak Twój, pojawiają się nowe tematy do przemyślenia z którymi dotychczas nie miałem do czynienia. Lubisz myśleć i na to liczę.

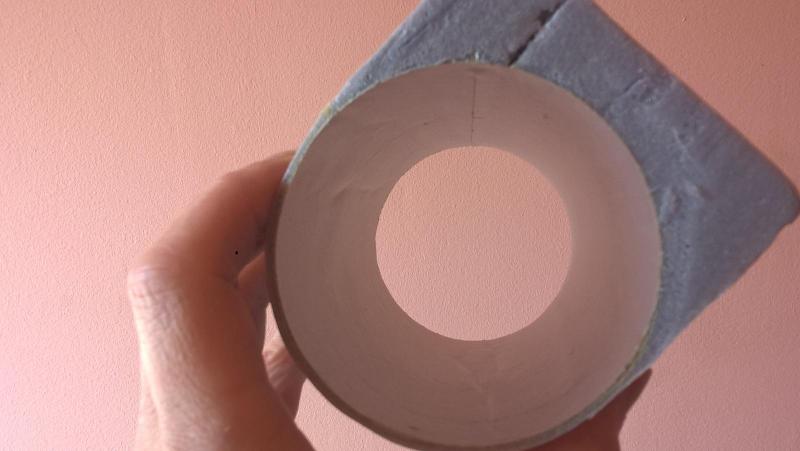

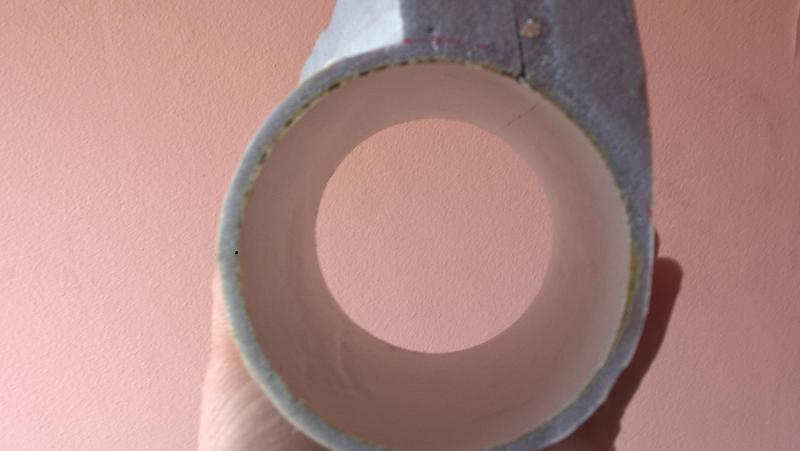

ANDY.57 Opublikowano 3 Marca 2017 Autor Opublikowano 3 Marca 2017 Wczoraj miałem dobry dzień, ale "passa" chyba trwa. Zadowolony postanowiłem rozmontować tunel, który kilka dni temu wykleiłem "papierem świątecznym". Wyszedł prawie idealnie, Bardzo sztywny, okrąg bez zarzutu, oby tak dalej. Oby tak dalej
ANDY.57 Opublikowano 4 Marca 2017 Autor Opublikowano 4 Marca 2017 Nieźle! Będziesz coś w ogóle szlifował? Bo na razie to nie widzę z czego. Wybacz,to już starość robi swoje. Dopiero teraz dotarło do mnie,że napisałeś to w formie "pochwały"

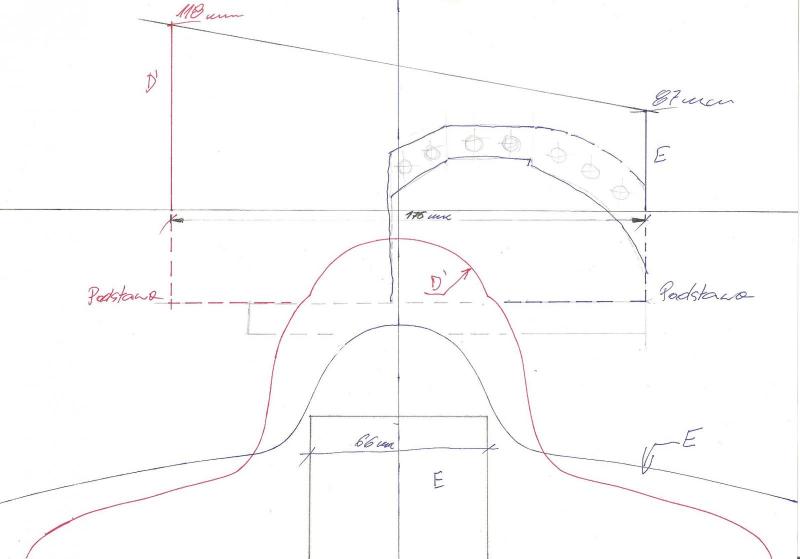

ANDY.57 Opublikowano 6 Marca 2017 Autor Opublikowano 6 Marca 2017 Zadowolony z"osiągnięć" ,postanowiłem przygotować kolejne szablony,by zrobić górne wloty. Element ma 176 mm,a moja ramka tnie tylko do 150 mm. Postanowiłem przyjrzeć się rysunkom,jak to podzielić i ..... kolejne żdziwienie. Tam jest wnęka na przednie podwozie i to szeroka na 66 mm. Przerysowałem to w skali 1:1 i chyba jedyne wyjście to dopuścić"ciała obce",zrobić ścianki ze sklejki,wpuszczając ją na soudal w górną część modelu,a potem przy łączeniu w dolną. Powinno to zapewnić sztywność i umożliwić wprowadzenie powietrza do środka modelu jako chłodzenie. Martwi mnie tylko,że jeśli pakiet wypadnie gdzieś pod kabiną pilotów,to jak tam wprowadzić troszkę powietrza,a obawiam się,że takie dwie turbiny będą miały apetyt. Wszelkie sugestie mile widziane.
MZWBPiotr Opublikowano 6 Marca 2017 Opublikowano 6 Marca 2017 Mig 29 ma dodatkowe wloty nad kanalami z przodu. Chodzi mi o te skrzela co siezamykaja po starcie. Realnie pełnią inna funkcję ale mozna je dostosować do wymagań sytuacji.
ANDY.57 Opublikowano 6 Marca 2017 Autor Opublikowano 6 Marca 2017 Tak wiem,o tym właśnie napisałem. Wypadają jakoś tak jak strzałka z"E" i ciągną się przez całą długość elementu. Problemem jest wnęka koła,która blokuje wejście do środka modelu. Sklejka w jakiś sposób może pozwoli na wygospodarowanie troszkę przestrzeni na wlot powietrza. D' jest zaraz jak kończy się kabina,a E tak jak kończy się boczna blacha z tym ścięciem. Tak więc skrzela są na całej długości.
ANDY.57 Opublikowano 7 Marca 2017 Autor Opublikowano 7 Marca 2017 Po dokładnym przyjrzeniu się rysunkom, Piotr miał w pewnym sensie rację. Można podzielić wloty na dwa. Pierwsze bardziej zawinąć przed wnękę koła, drugie wyprowadzić "po bandzie" do chłodzenia innych elementów. Wykorzystując kratki, które występują na lewej stronie kadłuba(łącznie z działkiem, którego i tak nie widać) można wprowadzić troszkę powietrza by chłodziło akumulator. Myślenia mam do końca tygodnia. Tak na szybko,co mam na myśli.

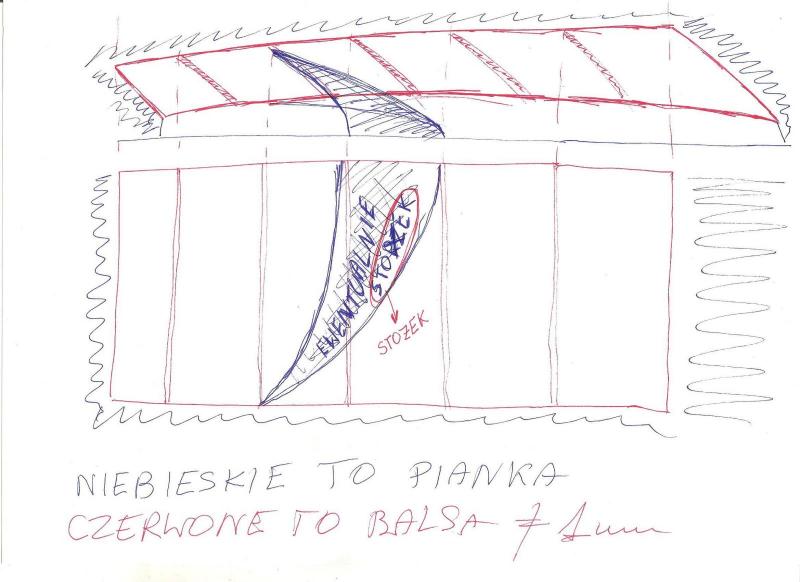

robertus Opublikowano 7 Marca 2017 Opublikowano 7 Marca 2017 Wlot do kadłuba możesz zrobić przez czujnik podczerwieni a wylot np we wnęce podwozia.
ANDY.57 Opublikowano 7 Marca 2017 Autor Opublikowano 7 Marca 2017 Wlot,możesz napisać gdzie to jest. Wszystko chcę podać do turbin,może tam dam jakieś rozprężenie. Naczytałem się tyle o wzroście temperatur,że jak na razie dmucham być może na zimne
robertus Opublikowano 7 Marca 2017 Opublikowano 7 Marca 2017 To ta łezka przed kabiną Jak pakiet się grzeje to znaczy, ze ma słabą wydajność prądową. Dobierzesz dobrze pakiety to będą góra ciepłe.

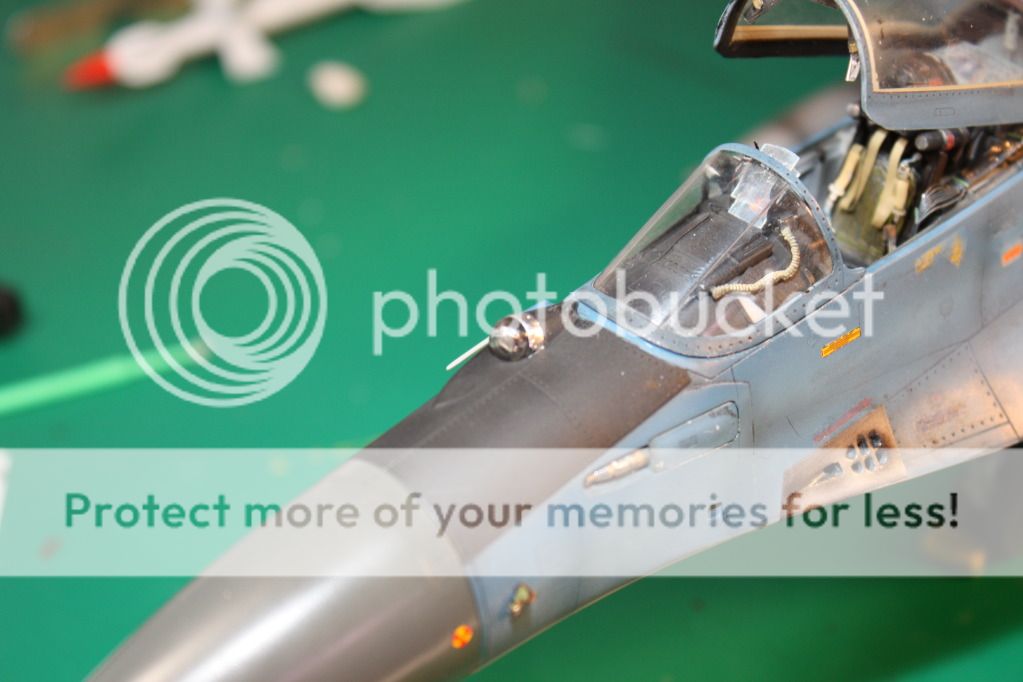

sławek Opublikowano 7 Marca 2017 Opublikowano 7 Marca 2017 Czujnik podczerwieni to ta kopułka ze szklanym "okiem" przed owiewką kabiny . Jak widzę nie masz nic z wyposażenia i napędu , przy tak poważnym wagowo-gabarytowo....osprzęcie proponował bym ukończenie modelu dopiero po jego zakupie . Robert mnie ubiegł
ANDY.57 Opublikowano 7 Marca 2017 Autor Opublikowano 7 Marca 2017 Sławku,tu bym z Tobą polemizował. Wydanie prawie 1000 PLN. Silniki zawsze można dać mocniejsze,pakiet też jaki będzie potrzebny,gdy już model będzie stał na kołach i będzie znana waga całkowita. Te turbiny"podobno" mogą dać do 3500 g ciągu jedna. Kleję sobie model,dobieram elementy z katalogu(znam ich wagę),inne elementy tworzę(ale za małe pieniądze) i będę znał ich wagę. Dojdę do turbin,silników i pakietu. Wyjdzie z wyliczeń(tu liczę na Waszą pomoc najbardziej) .
sławek Opublikowano 7 Marca 2017 Opublikowano 7 Marca 2017 Czyli nie masz do końca przemyślanego napędu skoro rozważasz "mocniejsze silniki" mocniejsze od jakich ? -skoro nie masz żadnych . 1000zł? no cóż ,sam wybrałeś taką "półkę" modelu . To akurat sprawa drugorzędna ale turbiny by się przydały by potem nie pruć tych papierowych tuneli . Bo opieranie się na ich wymiarach z rysunku nie pozwoli ci na dopasowanie i umocowanie EDFa który jak sam piszesz umożliwia uzyskanie do 3.5kg ciągu -czyli jak planujesz ich pewne umocowanie przy tak uzyskanych cienkich ściankach gondoli i mocy napędu ? Inna sprawa że wyposażenie na biurku nie dość że ułatwia rozplanowanie jego ułożenia ,umocowania , i wstępnego wyważenia nim płatowca to lepiej dopinguje do ukończenia modelu , no to w końcu 1000zeta . PS pozdrów Mar-noda
ANDY.57 Opublikowano 7 Marca 2017 Autor Opublikowano 7 Marca 2017 Jeszcze jet obrażony. Na mnie. Będę teraz troszkę zajęty,poza domem. Może na weekend jak wrócę postaram się napisać coś o koncepcji jaką mam odnośnie modelu. Może coś takiego.
Krzysztofus Opublikowano 7 Marca 2017 Opublikowano 7 Marca 2017 Nie polecam tego silnika - wypadają magnesy.
