Problem z X8R po podłączeniu MVLSS

[CichyBart]

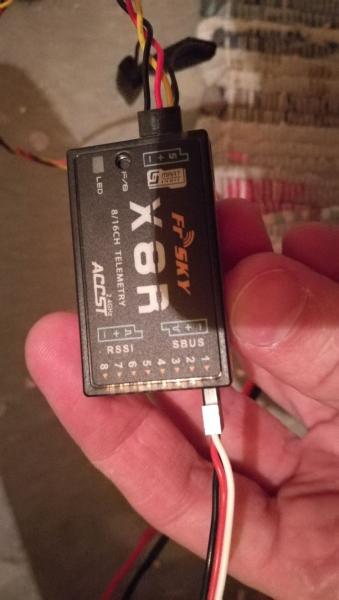

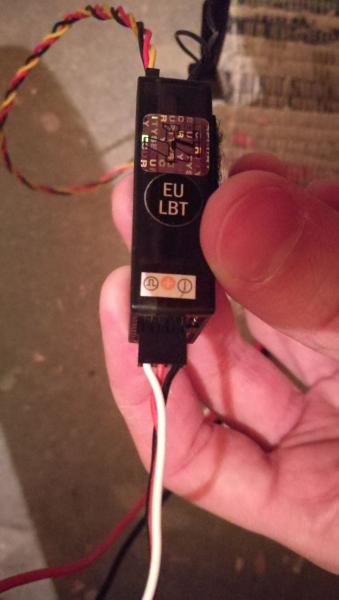

Wszystko działało. Zachciało mi się czujnika napięcia i sprawiłem sobie nówkę MVLSS (http://77hobby.pl/frsky-mlvss-czujnik-napiecia-lipo-2s-6s-smart-port-p-134.html). Po podłączeniu (prawidłowym) nie mogłem połączyć nadajnika z odbiornikiem. Żadne diody się nie świeciły. Odłączyłem czujnik i nadal nic. Po podłączeniu zasilania jest tylko jedno "pik" i koniec. Odłączyłem wszystkie kanały od odbiornika i nadal nic. Usunąłem z aparatury model chcąc zbindować od nowa - lipa, nawet w X8R nie świecą się żadne diody.

Jak mogę zweryfikować co padło? Mam do podmianki ewentualnie inny odbiornik (X4R) lecz obawiam się, czy nie padł też regiel i czy kolejny odbiornik nie siądzie.

ps: jeszcze dziś latałem, więc wszystko było sprawne...



edit:

dodam jeszcze, że z regla wychodzi mi 5V. Trzeciej żyły nie sprawdziłem w żaden sposób.

[PK999]

Błędnie podłączyłeś pakiet do czujnika. Ale to nie powinno robić problemu. Po prostu czujnik nie powinien działać.

Chociaż...jeśli masy czujnika i Sport są połączone a mierzony pakiet jest jednocześnie zasilającym...to podałeś +12V na masę. Niezbyt zdrowo.

Teoria wymaga potwierdzenia ale to zaraz ktoś po mnie sprawdzi. Ja już dzisiaj nie jestem zbyt trzeźwy aby to przemyśleć.

[Kristoferbp]

Witam

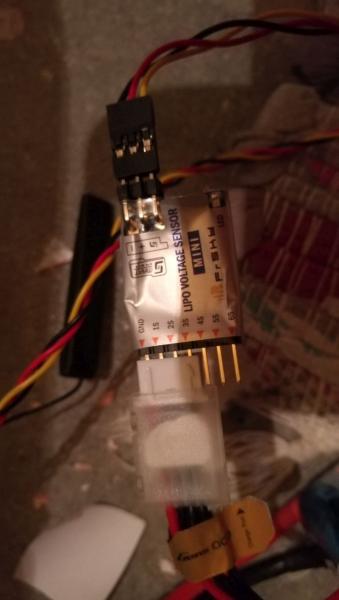

Oj, coś mi się wydaje, że wtyczka balansera pakietu jest odwrotnie podłaczona... do czujnika. Czerwony kabelek we wtyczce pakietu to "+" a podłączony jest do GND czujnika. Obawiam się, że odbiornik jak i czujnik mógł tego nie przeżyć...

[CichyBart]

Niezbyt tania nauczka... Nie wiem czemu nie doczytałem GND i podłączyłem sobie "czarne do oznaczeń Sx a czerwone do tego innego...". Niezbyt tania nauczka. Dzięki.

[PK999]

Sprawdź dokładnie czy zasilanie jest ok. Sam odbiornik osobno.

Mam podobny czujnik tyle że z wyświetlaczem i w nim masa pomiaru jest odseparowana od masy S-port. W takim wypadku nie powinno się nic stać. Jeśli masz miernik uniwersalny sprawdź w swoim czujniku ciągłość obwodu między pinem GND a pinem S-port oznaczonym "-". Jeśli jest "przejście" producent powinien się wstydzić za takie wykonanie czujnika.

[CichyBart]

Jest ciągłość niestety. Nie ma co, upaliłem.



edit: Podłączyłem inny odbiornik (X4R) i na szczęście nie poszło dalej na serwa / regiel.

ps: a dopiero co tutaj pisałem, że nie ma głupich pytań, a sam się nie upewniłem...

Zobaczymy, co powie sprzedawca (też wysłałem zdjęcia) i najwyżej podrzucę do znajomego elektronika chyba, że ktoś posiada wiedzę, co konkretnie w odbiorniku mogę sprawdzić / przelutować, żeby działał (sprzęt / umiejętności mam, specjalistycznej wiedzy brak).



Dzięki

[Bodzioch]

witam.

Przy takim podłączeniu jeżeli wszystkie minusy urządzeń są wspólne( nie ma opto separacji) to zrobiłeś czyste zwarcie akumulatora. Najcieńsza ścieżka w odbiorniku zadziałała jak bezpiecznik i się zapewne przepaliła.

Możesz sprawdzić w odbiorniku omomierzem czy wszystkie piny(+) mają połączenie. Tak samo piny(-). Dotyczy wszystkich gniazd.

Możesz też podpiąć regler w dowolne gniazdo w odbiorniku i sprawdzisz czy zadziała odbiornik.

[CichyBart]

W sumie najprostsze na początek. Niestety jest plomba, więc na razie poczekam na odpowiedź sklepu (choć najprawdopodobniej będzie "gwarancja nie obejmuje").

[PK999]

Klapą jest ten czujnik. Tak jak pisałem wcześniej - wersja z wyświetlaczem jest całkowicie odizolowana.

W tym przypadku Twój czujnik powinien mieć gniazdo uniemożliwiające błędne podłączenie. Minus dla producenta.
