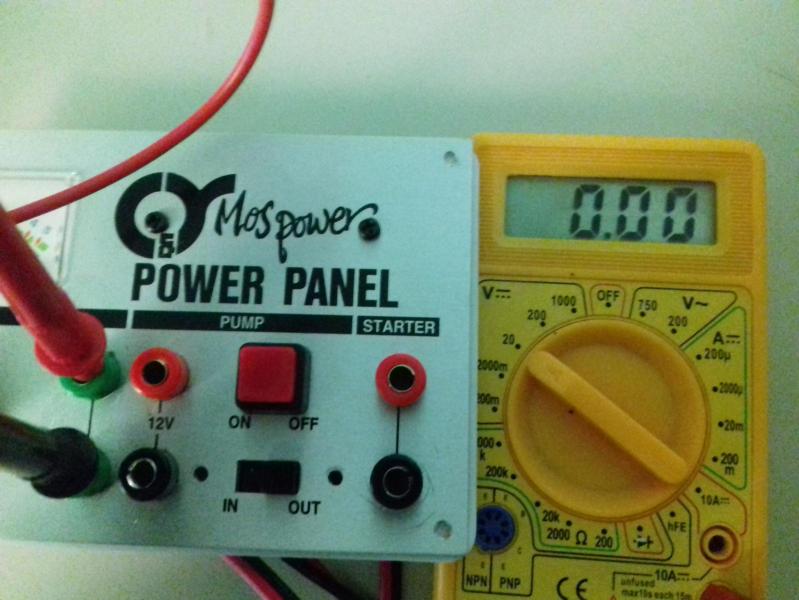

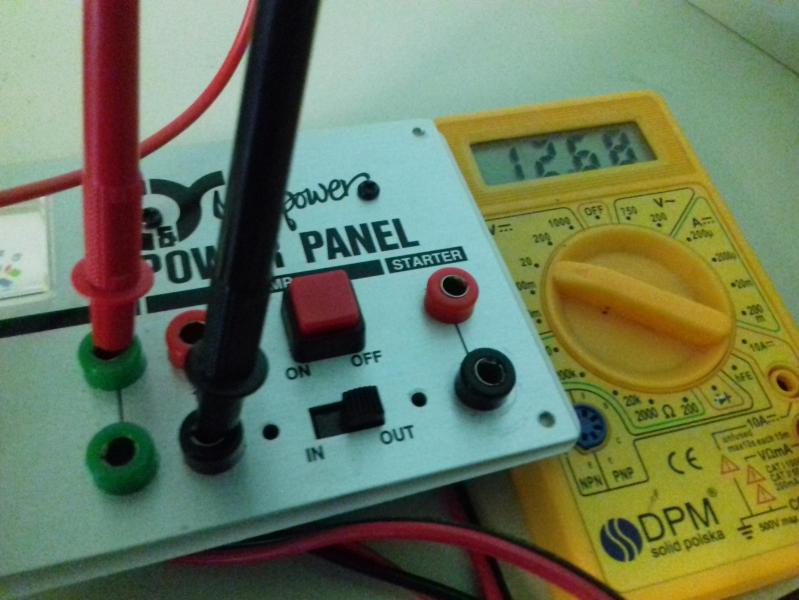

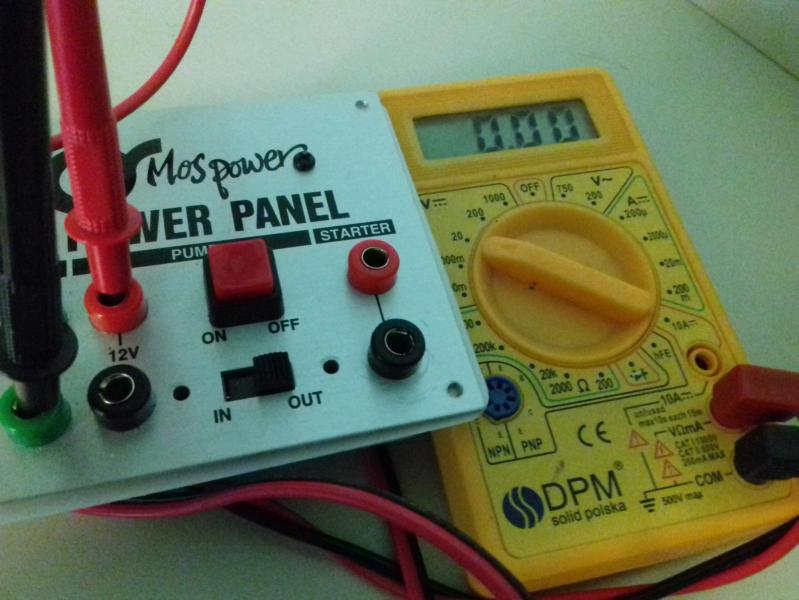

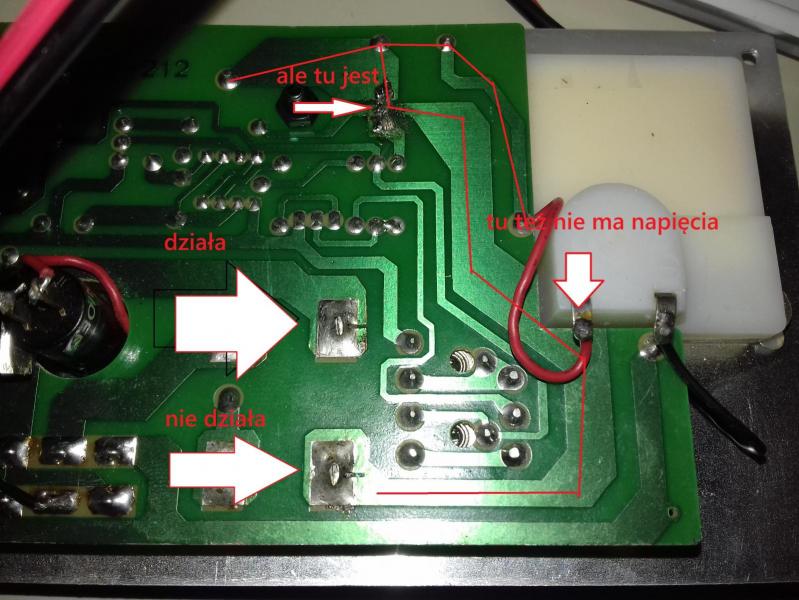

TheKuba1414 Posted May 26, 2017 Share Posted May 26, 2017 Witam, mam kłopot z panelem startowym j.w. Otóż nie daje on prądu na wyjściu na świecę, licznik amperów również się nie rusza, tak jakby do całej "sekcji" nie dochodził prąd. ALE, pobawiłem się nieco miernikiem napięcia i wychodzi na to że tylko jedno złącze nie daje prądu, bo drugie pokazuje napięcie. Zdjęcia może wyjaśnią: Wyjście na rozrusznik: 12.68 Wyjście na pompę: 12.68 Wyjście na klips: Dolne złącze na klips z + na pompę: I górne złącze na klips z - na pompę, jak widać, jest napięcie, więc chyba tylko dolne złącze go nie otrzymuje (?) Teraz od dołu: całość z domniewanymi przeze mnie drogami "iścia" prądu: ten powiedzmy "kondensatorek" z podpisem "ale tu jest" nie był przylutowany do płytki, więc spróbowałem to zrobić, od góry wygląda to tylko tak tragicznie. Niestety nic to nie pomogło Da się coś z tym zrobić czy muszę kupić nowy? Pozdrawiam i z góry dziękuję. Link to comment Share on other sites More sharing options...
AMC Posted May 26, 2017 Share Posted May 26, 2017 Dałbyś radę pokazać fotką, co tam siedzi po drugiej stronie płytki ? Rozumiem, że na świecę powinno być podawane coś około 1,5 V ? Te trzy pola lutownicze pod "kondensatorkiem" to "coś" w obudowie TO220 może... Link to comment Share on other sites More sharing options...
TheKuba1414 Posted May 26, 2017 Author Share Posted May 26, 2017 Coś takiego dokładnie, TO220 Link to comment Share on other sites More sharing options...
AMC Posted May 26, 2017 Share Posted May 26, 2017 Coś takiego dokładnie, TO220 Dasz radę się dobrać do niego, żeby zobaczyć nadruk na obudowie ? Jednak podejrzewam, że jest to N-MOSFET. W widoku jak pokazałeś powyżej jego trzy wyprowadzenia to od lewej strony kolejno : bramka (gate - G) , dren (drain - D) , żródło (source - S). Sprawdż woltomierzem przy włączonym układzie czy jest napięcie sterujące PWM na bramce. Minus woltomierza do S, plus do G. Powinien pokazać jakiś ułamek wolta, może nieco ponad 1 wolt. Podejrzewam, że brak tego napięcia. Ale i tak dobrze byłoby tę płytkę obejrzeć od strony elementów, bo idę po omacku . Link to comment Share on other sites More sharing options...
TheKuba1414 Posted May 26, 2017 Author Share Posted May 26, 2017 Dasz radę się dobrać do niego, żeby zobaczyć nadruk na obudowie ? Jednak podejrzewam, że jest to N-MOSFET. W widoku jak pokazałeś powyżej jego trzy wyprowadzenia to od lewej strony kolejno : bramka (gate - G) , dren (drain - D) , żródło (source - S). Sprawdż woltomierzem przy włączonym układzie czy jest napięcie sterujące PWM na bramce. Minus woltomierza do S, plus do G. Powinien pokazać jakiś ułamek wolta, może nieco ponad 1 wolt. Podejrzewam, że brak tego napięcia. Ale i tak dobrze byłoby tę płytkę obejrzeć od strony elementów, bo idę po omacku . Zaraz spróbuję 0v a do napisów się nie dobiorę bo musiałbym wszystko z płytki odlutować aby ją zdjąć. Wytapatalkowane Link to comment Share on other sites More sharing options...
Zycior Posted May 26, 2017 Share Posted May 26, 2017 Andrzeju, tranzystorem jest raczej "to coś" co kolega polutował. Można to wywnioskować choćby po śrubie mocującej tranzystor do płytki. Patrząc więc "od dołu" bramka, dren, źródło. Ze zdjęcia jednoznacznie to nie wynika, ale nie wiem czy nie jest upalona ścieżka zaraz za nóżką drenu. 1 Link to comment Share on other sites More sharing options...
TheKuba1414 Posted May 26, 2017 Author Share Posted May 26, 2017 Właśnie to czarne coś uznałem za "kondensatorek" Link to comment Share on other sites More sharing options...
Zycior Posted May 26, 2017 Share Posted May 26, 2017 czyli zgadłem Tak więc patrząc od tej strony z której zrobiłeś teraz zdjęcie, zewnętrzna nóżka "minus", środkowa wyjście na swiece (powinieneś mieć tam kilka volt, bez podłączonej świecy), ostatnia nóżka to napięcie sterujące tranzystorem, powino się zmieniać wraz ze zmianą regulacji natężenia prądu na świecę. 1 Link to comment Share on other sites More sharing options...
TheKuba1414 Posted May 26, 2017 Author Share Posted May 26, 2017 czyli zgadłem Tak więc patrząc od tej strony z której zrobiłeś teraz zdjęcie, zewnętrzna nóżka "minus", środkowa wyjście na swiece (powinieneś mieć tam kilka volt, bez podłączonej świecy), ostatnia nóżka to napięcie sterujące tranzystorem, powino się zmieniać wraz ze zmianą regulacji natężenia prądu na świecę. Czyli zmierzyć minus i środkowy? Oczywiście na prądzie stałym i zgaduję, że regulacja powinna być ustawiona na powyżej 0? Kilka volt z czym? Bo muszę gdzieś drugi kabelek podpiąć? Link to comment Share on other sites More sharing options...
Zycior Posted May 26, 2017 Share Posted May 26, 2017 podałem Ci nr telefonu na pw... będzie szybciej 1 Link to comment Share on other sites More sharing options...
TheKuba1414 Posted June 7, 2017 Author Share Posted June 7, 2017 Panel już działa dzięki Panu Marcinowi. Także, do zamknięcia Pozdrawiam Wytapatalkowane Link to comment Share on other sites More sharing options...
Bartek Piękoś Posted June 7, 2017 Share Posted June 7, 2017 Eeech.... Kuba, może byś się podzielił wiadomością co było zepsute i jak sobie poradziłeś? Link to comment Share on other sites More sharing options...
Zycior Posted June 7, 2017 Share Posted June 7, 2017 Bartku, pewnie Kuba się nie podzieli, bo nie przekazałem mu w zasadzie informacji co było zepsute Przyczyną "usterki" była jakość lutowania tranzystora kluczującego. ścieżka przy drenie tranzystora była upalona (bądź wyrwana - ciężko stwierdzić), a lut który widać na zdjęciu tylko "przykrył" ścieżkę. Po oczyszczeniu druku z soldermaski i porządnym polutowaniu tranzystora panel odżył. 1 Link to comment Share on other sites More sharing options...
