Guest RomanX Posted August 1, 2018 Share Posted August 1, 2018 ma ktoś może schemat testera serwomechanizmu - tego chińskiego ? z 3x LED albo może ktoś ma u siebie ten tester i umiałby narysować schemat na podstawie płytki ? Link to comment Share on other sites More sharing options...

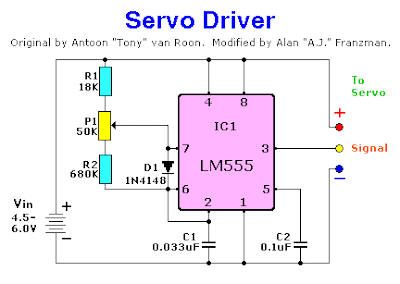

ssuchy Posted August 1, 2018 Share Posted August 1, 2018 Roman, ale po co ci schemat? Tam w środku poza mikrokontrolerem, potencjometrem i diodami LED niewiele więcej znajdziesz i nic sam nie zrobisz, tzn. nie naprawisz / nie zbudujesz tegoż, jeśli nie masz "wsadu" do procka i możliwości zaprogramowania (konieczność posiadania odpowiedniego programatora w zależności od typu uPc). No chyba, że producent przewidział możliwość wymiany firmware (praca mikrokontrolera w trybie bootstrap mode) po podłączeniu do PC-ta przez odpowiedni "kabelek", ale w takich prostych sprzętach to raczej rzadkość! Poniżej schemat prostego (bez mikrokontrolerów) testera serwomechanizmów (na układzie czasowym: 555 - w necie jest tego sporo w różnych wariantach): Simple Servo Tester na timerze: 555 - masz tam schemat, rysunek płytki ze ścieżkami i szczegółowy opis, jak to zmontować (z fotkami) krok po kroku. Jak dysponujesz programatorem np. do mikrokontrolerów AVR Atmela (obecnie Microchip), to w necie znajdziesz również wiele gotowych projektów testerów na mikrokontrolerze, gdzie twórcy udostępniają pliki .hex (ewentualnie źródła programów do skompilowania) w celu zaprogramowania procków. Przykład: Tester serwomechanizmów na ATTiny10 Link to comment Share on other sites More sharing options...
Guest RomanX Posted August 1, 2018 Share Posted August 1, 2018 myślałem że on jest na ne555 i ma jakieś dodatkowe bajery dlatego o schemat pytałem a jak ma procka, to temat zamknięty Link to comment Share on other sites More sharing options...
RomanJ4 Posted August 1, 2018 Share Posted August 1, 2018 myślałem że on jest na ne555 i ma jakieś dodatkowe bajery dlatego o schemat pytałem A proszę... http://www.youtube.com/watch?v=yVKBav5_OC0 (https://forbot.pl/blog/kursy ) https://www.youtube.com/watch?v=bVY6P2TnQ6M (http://rookieelectronics.com/servo-tester) http://www.555-timer-circuits.com/servo-tester.html https://www.google.com/search?q=tester+serw+na+NE555&ie=utf-8&oe=utf-8&client=firefox-b Link to comment Share on other sites More sharing options...
