regulator silnika szczotkowego schemat i wsad

Marek_Spy

Przez Marek_Spy
w Regulatory

 Udostępnij

Rekomendowane odpowiedzi

Marek_Spy

Marek_Spy

Opublikowano
Opublikowano

Chyba zdecyduje się na napęd silnikami klasy 400 i szukam bezskutecznie schematu i wsadu na jakiś obecnie dostępny mikrokontroler widziałem na ATiny 15 tylko już go nie ma. Może ktoś widział taką dokumentacje?

ssuchy

ssuchy

Opublikowano
Opublikowano

Do szczotki nie problem zrobić regulator bez procków. Kiedyś przecież nie było mikrokontrolerów i jakoś takie regulatory się budowało! Na stronie StefanV masz kilka tego typu gotowców z dokładnym opisem wykonania:



Build a Miniature High-Rate Speed Control with Brake

Build a Miniature High-Rate Speed Control with Battery Eliminator Circuit (BEC)

Build a Versatile Miniature High-Rate ESC with BEC and Brake



Na stronie wladislaw-sl też znajdziesz kilka fajnych gotowców (już w oparciu o mikrokontrolery AVR zarówno do szczotki, jak i do BLDC).



Na PICach masz kilka fajnych projektów z dalekiego wschodu, np.: TUTAJ



Na rosyjskim forum: rcdesign.ru (konkretnie: TUTAJ) też znajdziesz sporo ciekawych linków do różnych gotowców ESC.



Jest tego SPORO w necie. Szukanie najlepiej zacząć od rcgroup. Jest tam wiele tematów z podanymi ciekawymi odnośnikami gdzie dalej grzebać na temat ESC.



PS. Zobacz też:



Prosty ESC DC wlasnej roboty do minimodeli



... temat będę dalej rozwijał (jak skończę urządzać swoją modelarnię).

ssuchy

ssuchy

Opublikowano
Opublikowano

Marek, właśnie znalazłem na rcgroup ten zbiór linków do tematów związanych z budową regulatorów do silników szczotkowych:



some diy brushed controller designs, compilation



... zbiór zaczyna się od linków z 2003, więc wiele z tych wczesnych linków jest nieaktualnych, ale coś tam da się odszukać (sporo projektów pod Arduino) - prosty przykład pod twój motorek kl. 400 bez mikrokontrolera (na popularnym komparatorze LM393):






Źródło



... jak autor twierdzi, "układ działa dobrze" - oczywiście możesz użyć nowszych mosfetów (LogL) i jakiegoś stabilizatora LD (np. typowego dla ESC: L4941), zamiast 7805. Nie testowałem tego układu. Jak sprawdzisz, to się podziel "wrażeniami" z regulacji i działania tego prostego ESC dla silników szczotkowych.

Marek_Spy

Marek_Spy

Opublikowano
  • Autor
Opublikowano

Raczej mikroprocesorowy bym wolał robić szkoda ze zbig nie zrobił kompilacji na attiny 25 swojej wersji i nie udostępnia listingu programu. Na razie byłem w sklepie modelarskim i znowu kasę wydalem



Wysłane z mojego K6000 Pro przy użyciu Tapatalka

zipp

zipp

Opublikowano
Opublikowano

Zastanawiam się nad sensem budowy regulatora przy dostępności i cenach gotowych rozwiązań. Rozumiem satysfakcję z budowy ale w tym przypadku chyba rozwiązania fabryczne będą tańsze, mniejsze i bardziej niezawodne..

Jeśli chodzi o elektronikę już dawno jest zasadą, że suma surowych części składowych jest droższa niż gotowy, złożony i uruchomiony układ.

Marek_Spy

Marek_Spy

Opublikowano
  • Autor
Opublikowano

Pewnie tak ale u mnie to dwa regulatory a myślę nad zdrobnieniem dual. Jak widziałem szczotki kosztują podobnie jak bezszczotki na razie nie podjąłem decyzji i zbieram informacje



Wysłane z mojego K6000 Pro przy użyciu Tapatalka

TomTech

TomTech

Opublikowano
Opublikowano

Raczej mikroprocesorowy bym wolał robić szkoda ze zbig nie zrobił kompilacji na attiny 25 swojej wersji i nie udostępnia listingu programu. Na razie byłem w sklepie modelarskim i znowu kasę wydalem



Wysłane z mojego K6000 Pro przy użyciu Tapatalka

Nie chce mi się szukać ale jestem prawie pewien że zbig zamieścił kompilacje na attiny 25 zobacz na elektroda.pl

ssuchy

ssuchy

Opublikowano
Opublikowano

Marek, w takim razie, jak będziesz miał jeszcze parcie na zabawę w elektronikę, to może ten najprostszy ESC na AVR ATTIny13A, autorstwa Willa Morgana (na rcgroup):






wsad - plik hex: ATtiny13A_ESC_Fwd_NB.zip



fuski: l=0x7A, h=0xFB

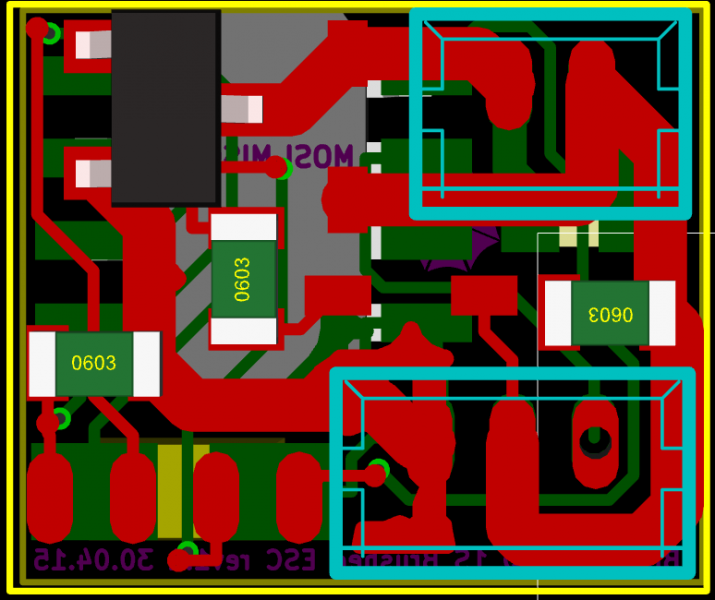

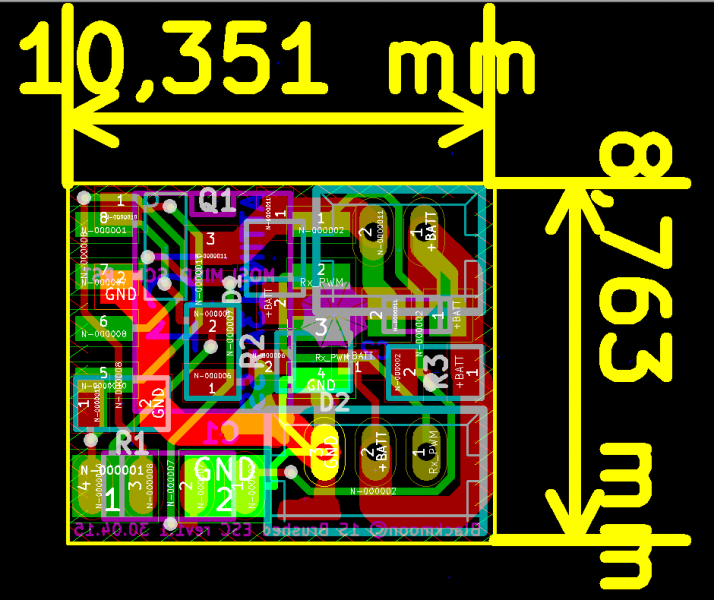

Płytka PCB:












(płytka jest dla kilkuamperowego mosfeta w obudowie SOT23 i bez BECa, dlatego taka mała)



Źródło



... ot, prosty i mały regulator jednokierunkowy bez żadnych wodotrysków - dobierzesz sobie tylko odpowiedniego prądowo dla motorka kl.400 mosfeta LogL (w obudowie TO-252/DPAK, a nie w SOT23, jak na płytce PCB powyżej - niżej moja propozycja z tego co jest aktualnie dostępne w TME). Łatwy do zmontowania, nawet bez dedykowanej płytki (na uniwersalce, czy "na pająka" na tekstolicie i zalać żywicą - będzie "nie do zdarcia"). Pod względem prostoty podobny do tego, którym ja się bawiłem TUTAJ  tyle, że na typowym AVR (z szyną prog. ISP, a nie TPI, jak w ATTiny10). Dla zasilania motorka z aku. >1S wstawisz sobie dodatkowo stabilzator 5V (typowy dla mikro BEC 1A to L4941 w DPAK), czyli do ESC dodasz sobie BECa i wszystko. Można toto zrobić również na nowszych ATTiny45/85. W Żródle jest kod w C, gdzie trzeba zrobić drobną modyfikację (podane jaką) i skompilować w Atmel Studio do pliku hex dla ATTiny 45 czy 85. Chłopaki to sprawdzali i działa.



Podobny mini ESC (BR3A) tylko 3A  w Hobby King kosztuje 9,45Euro (ok. 40,- PLN)



Przykładowe ceny na NASZYM rynku (przy zakupie 1 szt/brutto w PLN w TME - Łódź) najważniejszych i najdroższych komponentów:



ATTiny13A (SO8) -  3,03

IRLR3717 (DPAK) -  3,70 dla motorka 400 (i nawet większych) będzie ok.



... no więc jak widać nie jest jeszcze tak źle, jak tu niektórzy wybrzydzali. ;)



Marek będzie musiał jeszcze dokupić:



L4941 (DPAK) - 5,19 (dla BECa)



... co razem daje: 11,92 PLN (reszta to grosze i zakładam, że każdy, kto bawi się w elektronikę coś tam w magazynku ma z kabli i płytek itp. - wiele elementów SMD można wyciągnąć z elektrozłomu). W Hobby King 30A ESC z BEC 1A (TGY-30A) dla szczotki kosztuje: 41 PLN. Więc jeśli ktoś "wie do czego służy lutownica" i chce zmontować kilka takich regulatorów, to czego nie! No ale z tego wszystkiego najważniejsza jest satysfakcja. :)

Marek_Spy

Marek_Spy

Opublikowano
  • Autor
Opublikowano

Dzięki, nawet 13 gdzieś mam. Naprawdę miniaturka bedzie. Bec to żaden problem a eagle uzywam.Żelazkową dwustronne robie.Przeczytałem o miniaturowym reglerze super a skonczyles tamten projekt ?



Wysłane z mojego K6000 Pro przy użyciu Tapatalka

TomTech

TomTech

Opublikowano
Opublikowano

Jurku a na attiny13 ale z rewersem masz albo wiesz gdzie można dorwać schemat i wsad?

Moim zdaniem satysfakcja najważniejsza, kupić łatwo a zrobić to jest sztuka.

ssuchy

ssuchy

Opublikowano
Opublikowano

Marek jak zrobisz, to przedstaw wyniki. Porównamy rezultaty, bo być może też go przetestuję (jak już urządzę moją modelarnię), zwłaszcza, że interesują mnie wszelkie układy DIY do mini / mikrolatania.



Tomek, poniżej wklejam na ATTiny13 ESC rewersyjny (z mostkiem H na mosfetach). Pliki udało mi się ściągnąć z rosyjskiego forum modelarskiego - warto tam zaglądać, tylko problem z cyrylicą i klawiaturą na której nie jest zaznaczona  (używam klawiatury z tłumacza google, choć to niewygodne)  :)  (źródło - ten ESC jest w pliku: Proteus-REG.rar ):



Schemat w pdf: ESC2AR1.pdf



Żródło w assemblerze AVR: esc_tiny13.zip



plik hex: ESC2AR1.zip



Dla większych szczotkowców użyć trzeba mocniejszych MOSFETów LogL (komplementarnych) z małym Rdon.
