Czy ktoś rozpoznaje plany ?

[Piciu]

Witam,

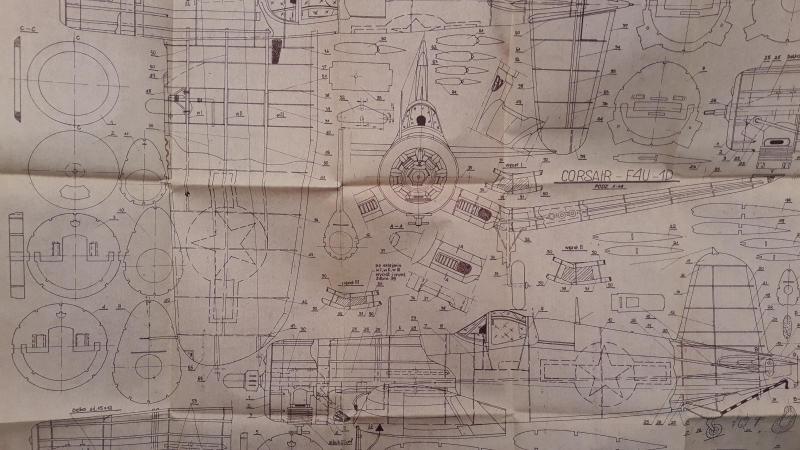

Znalezione w stercie starych gazet o lotnictwie na Jarmarku Dominikańskim w Gdańsku. Wygląda na to że powinien być jeszcze jakiś opis lub drugi arkusz.



Poproszę o pomoc w znalezieniu danych.



Pozdrawiam



Piotr

[noker]

Jak polskie to albo wkładka z MODELARZa, albo Plany Modelarskie Nr62

[d9Jacek]

Plany Modelarskie  nr 62 to sa plany samolotu a to jest ewidentnie plan wykonawczy modelu Korsarza

modelu na uwięzi, napędzanego silnikiem "Rytm" ( taki silnik jest tam wrysowany)

[Andrzej Klos]

W latach 70-tych po ukazaniu sie Planow Modelarskich z Corsair i inne, jakis czlowiek rozrysowal je uzywajac dokladnie tych samych przekrojow kadluba etc i sprzedawal je za posrednictwem "Modelarz Pomaga" z Modelarz'a.  Niektore modele byly male, sam kupilem Spitfire na silnik Cox chyba 0.8cm³.  Silnik Cox mialem.  Nie dokonczylem z powodu braku podstawowych materialow w Skladnicy Harcerskiej.  Postanowilem wtedy wyjechac do krajow/ustrojow gdzie nie ma problemu z podstawowymi artykulami do mojego hobby  .



Nie sadze aby jakikolwiek z tych modeli zostal oblatany przez autora, po prostu je narysowal.



Ze swojej strony szukam planow Jak-18 (ten z kolkiem ogonowym i wypustkami na masce silnika) produkcji Czeskiej, na uwiezi. Tez z lat 70-tych.  Mialem plan ale po moim wyjezdzie rodzina wyrzucile wszystkie moje skarby na smietnik      .  Po zobaczeniu koloru tego planu przypomnial mi sie Jak-18

[hubert_tata]

Na początku lat 80-tych kupiłem kilkanaście podobnych planów w ogłoszeniu z Modelarza.

Mam je w wersji papierowej, na oddzielnej kartce był spis materiałów; taki pisany na przedwojennej maszynie

Kto chce poszukać, to pewnie są gdzieś elektroniczne kopie moich wersji.

Cały wątek tutaj: https://www.alexrc.pl/viewtopic.php?f=28&t=1581&hilit=plany



PS

uprzedzę pytanie: akurat tylko dla F4U nie mam tej listy materiałów - nie pamiętam czy była, czy zginęła - minęło 38 lat

[d9Jacek]

hmm...też mam parę podobnych kupionych na Giełdzie Modelarskiej w Warszawie- początek lat 80-tych. Giełda odbywała się na  terenie Muzeum Kolejnictwa  dawny dworzec Warszawa Główna



typuję jako twórcę planów pana Zdzisława Umińskiego z Łodzi...może syn Andrzej jeśli bywa na Forum cos podpowie

[ssuchy]

Plany modelu C/L - chcesz Piotrze model Korsarza na uwięzi budować? Na Outerzone (tutaj link do: Corsair) masz ponad 30 planów w różnych wersjach maszyny dla modeli: FF, CL, RC o rozmaitych rozpiętościach, wiele jest z opisami (co prawda po angielsku), jak np. ten prosty Korsarz RC dla spalinki w takiej samej wersji (1D):



Vought F4U-1D Corsair_135cm_RC - do ściągnięcia plany i artykuł z RCM 5/2005  (fajne plany, bo na oddzielnym arkuszu masz wykroje, a nie tak jak w tych powyżej), a tak wygląda ten model i jego autor:





Tak na marginesie, mam sporo publikacji w wersji elektronicznej na temat tego klawego "połamańca"    (w językach: polskim, rosyjskim, angielskim). Zainteresowanych zapraszam na PW. Skompresowałem wszystkie publikacje o Korsarzu do jednego zipa  - mogę wysłać na maila (razem ok 300MB - 12 pozycji, historia, opis konstrukcji, szczegółowe foty - dla makietowców skarb).

[ssuchy]

...

Ze swojej strony szukam planow Jak-18 (ten z kolkiem ogonowym i wypustkami na masce silnika) produkcji Czeskiej, na uwiezi. Tez z lat 70-tych.  Mialem plan ale po moim wyjezdzie rodzina wyrzucile wszystkie moje skarby na smietnik      .  Po zobaczeniu koloru tego planu przypomnial mi sie Jak-18



Myślę, że może chodzić o plany, które ukazały się w Modelarzu nr 2/1984 (str. 10-15): Jak-18 "Stunter". Model na uwięzi o rozpiętości 1220mm napędzany motorkiem 4-6ccm (Fox25/35 w oryginale). Plany te opracowane przez Petera Millera, opublikowane były wcześniej w czasopiśmie Aeromodeller, a dla naszego Modelarza rozrysował je Piotr Zawada. Andrzej zajrzyj na PW.



... ewentualnie to:



Jak-18 Scale controliner by Jaroslav Fara Czechoslovakia (str. 44)



... faktycznie w którymś z czechosłowackich czasopism modelarskich (Letecky Modelar) ukazały się plany modelu Jak-18 na uwięzi, które potem znalazły się w Aeromodeller Annual 1959-60 (str. 44 - ale materiały dostępne w necie za free są marnej jakości).



PS Dla zainteresowanych podaję link do biblioteki (archiwum), gdzie za free można zassać: Aeromodeller Annual od 1948 do 1979r. Ciekawa baza wiedzy, co się działo na świecie w modelarstwie w tamtych czasach.

[Andrzej Klos]

Dziekuje bardzo.

[Uszek]

Takie plany Jaka J. Fary też znalazłem, może się przyda.

[Piciu]

Plany modelu C/L - chcesz Piotrze model Korsarza na uwięzi budować? Na Outerzone (tutaj link do: Corsair) masz ponad 30 planów w różnych wersjach maszyny dla modeli: FF, CL, RC o rozmaitych rozpiętościach, wiele jest z opisami (co prawda po angielsku), jak np. ten prosty Korsarz RC dla spalinki w takiej samej wersji (1D):



Vought F4U-1D Corsair_135cm_RC - do ściągnięcia plany i artykuł z RCM 5/2005  (fajne plany, bo na oddzielnym arkuszu masz wykroje, a nie tak jak w tych powyżej), a tak wygląda ten model i jego autor:






Tak na marginesie, mam sporo publikacji w wersji elektronicznej na temat tego klawego "połamańca"    (w językach: polskim, rosyjskim, angielskim). Zainteresowanych zapraszam na PW. Skompresowałem wszystkie publikacje o Korsarzu do jednego zipa  - mogę wysłać na maila (razem ok 300MB - 12 pozycji, historia, opis konstrukcji, foty - dla makietowców skarb).

Witam,



Dziękuję za pomoc. Bardzo chętnie skorzystam z Kolegi materiałów. Zawsze mogą się przydać. Proszę podać sposób na pobranie plików.



Dziękuję i pozdrawiam



Piotr

[ssuchy]

No skoro Janusz już wybadał, że to Letecky Modelar nr 3/1959 to wklejam ten numer (opis i plany Jak-18 od 62 str.):



Letecky Modelar 1959-03(150 dpi).pdf



... szkoda, że skany tylko 150dpi, ale widać już nieco więcej i jest opis (po czesku).



PS Piotr podaj mi na PW twój adres mailowy, to wyślę materiały o Korsarzu na twoją pocztę, bo tutaj nie mogę zamieścić tak ciężkiego pliku (300MB)

[Andrzej Klos]

Takie plany Jaka J. Fary też znalazłem, może się przyda.



Janusz,

Dziekuje bardzo wlasnie o ten plany mi chodzilo!

Zauwazcie jak wspaniale plany ten czlowiek rysowal juz w latch 50-tych.  Nawet profile sa porzadne!
