TS-11 Iskra 1000mm EPP

[Jarek1925]

Witam wszystkich, na prośbę kolegi Krzysztofa Wieczorka wrzucam zdjęcia z budowy modelu TS-11 Iskra. Jest on wykonany z EPP. Rozpiętość to 1m. Jest to model bliźniaczy do mojej Iskry z tym że jest to wersja jak najbardziej znana 2 osobowa. W razie braków innych informacji technicznych zostaną one uzupełnione w późniejszym terminie. Będzie napędzana EDF w rozmiarze 70mm. ESC 60A, Serwa MG-90. Pakiet 4s.

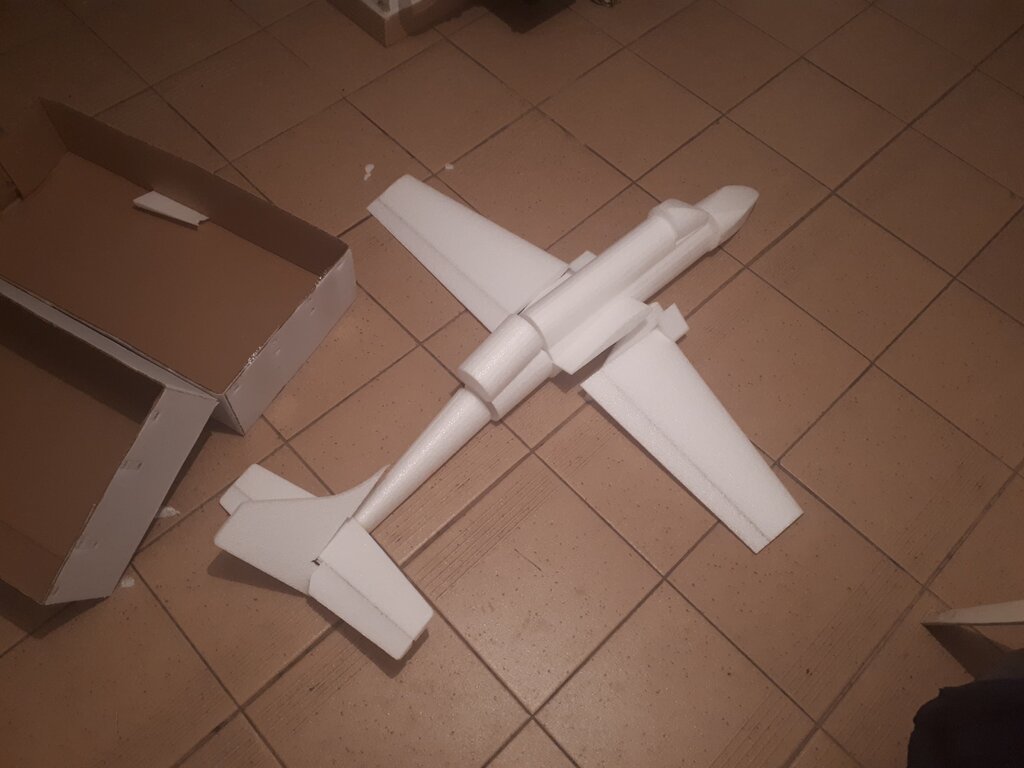

Model poniżej przedstawia taki wyjęty z pudełka w postaci "puzzli"



Kolejne zdjęcia przedstawiają postępy z prac. Mogą być nie do końca chronologiczne lecz postaram się opisać co na nich się dzieje lub co przedstawiają.

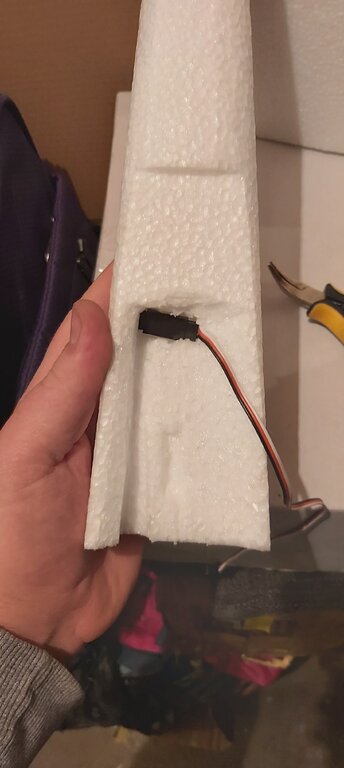

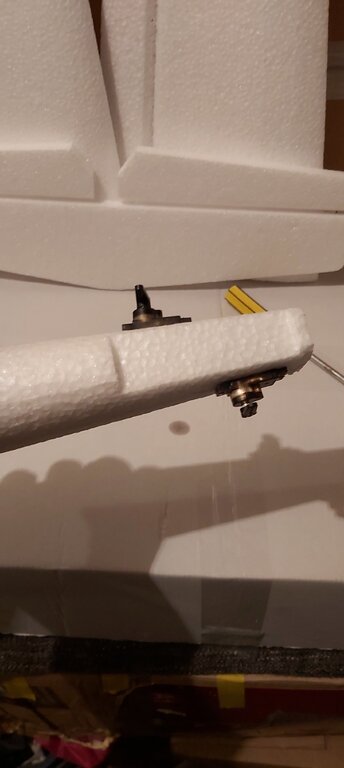

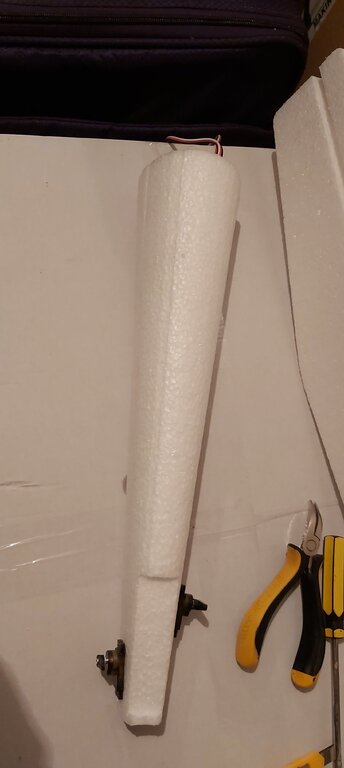

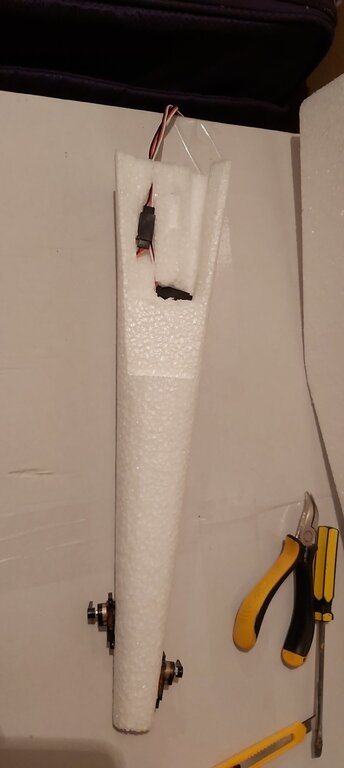

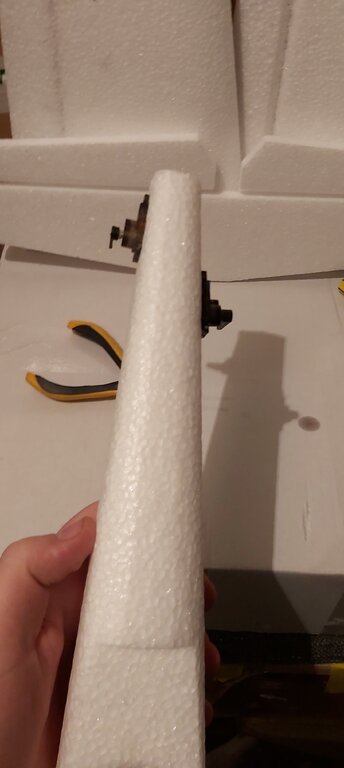

Wklejenie kabla serwa wysokości oraz kierunku które są umieszczone w ogonie w celu zniwelowania przeciążenia modelu na przód. Wynika to z tego że sam EDF znajduje się prawie w środku modelu natomiast pakiet jest na przodzie. Musi w takim przypadku być coś co znajduje się na tyle modelu co będzie odciążać przód. Dodatkowo dzięki takiemu zabiegowi nie musimy bawić się w prowadzenie bowdenów przez cały ogon a jedynie ich przewody.

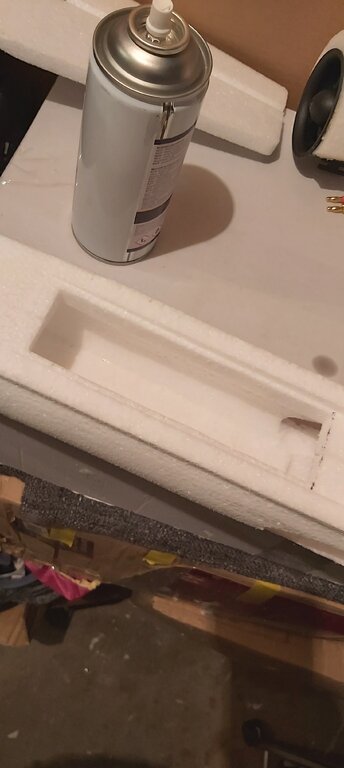

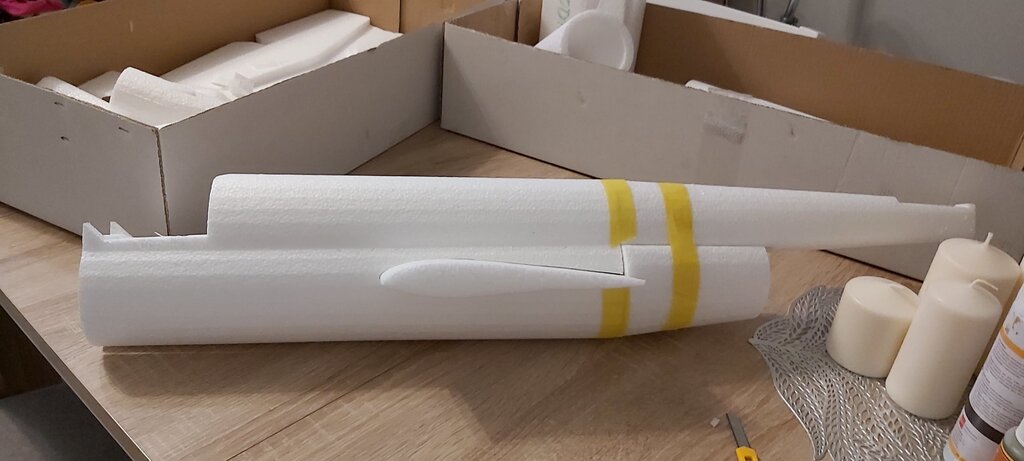

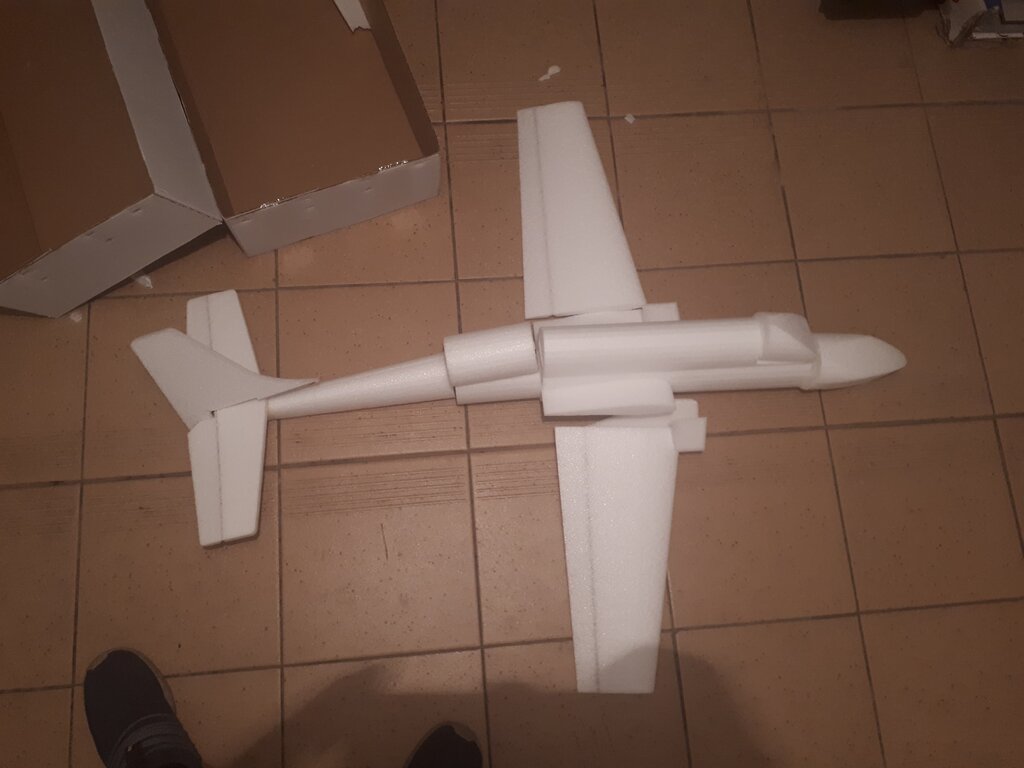

Następne zdjęcie przedstawia część kadłuba z wsuniętym centropłatem oraz ogonem i obudową EDF

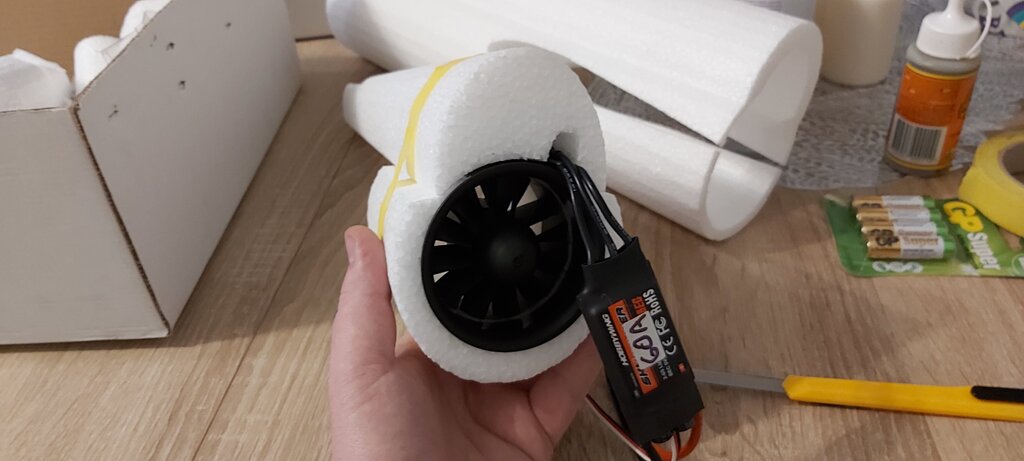

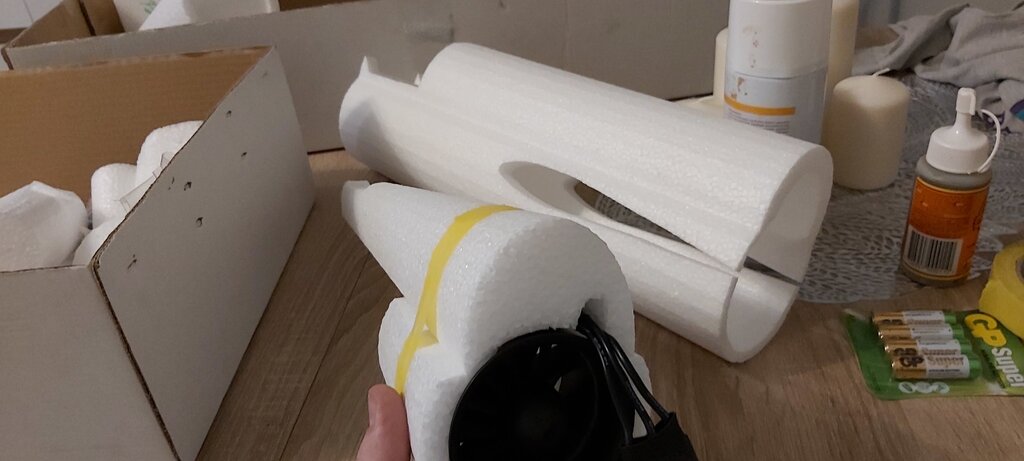

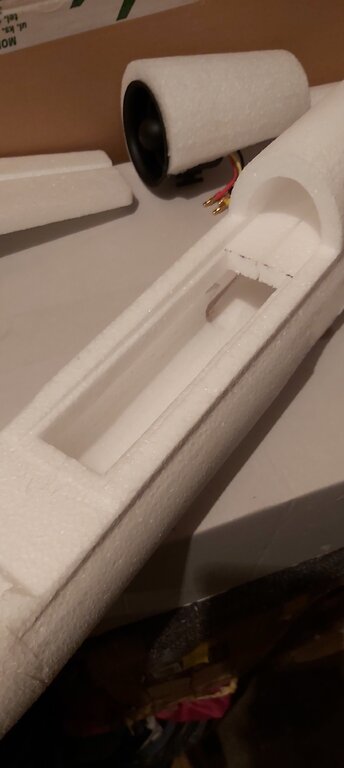

Na kolejnych 2 zdjęciach widać przymierzanie EDF wraz z ESC. Znajduje się on w piankowej "otulinie".

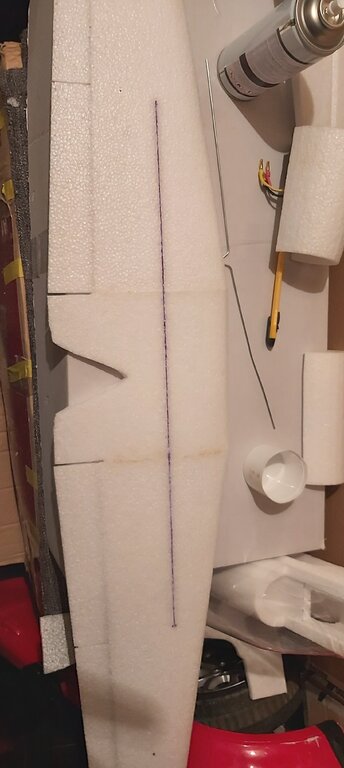

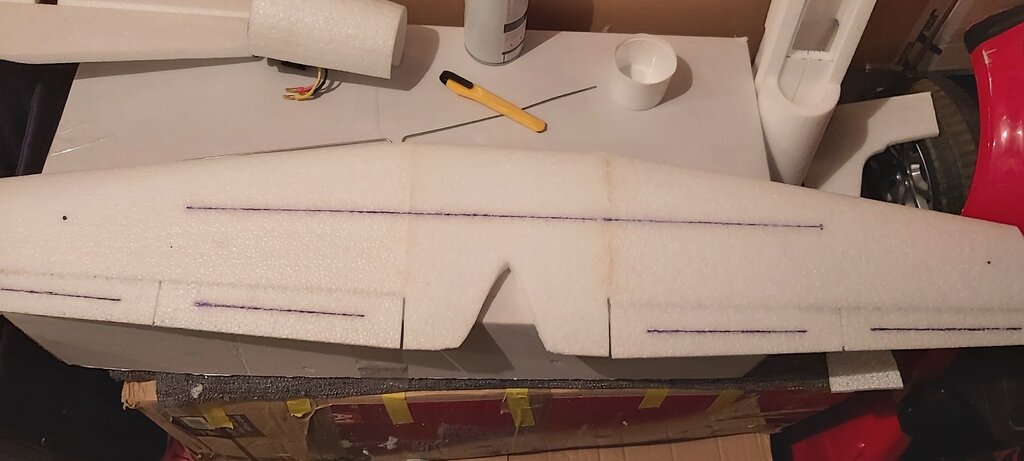

Na poniższych zdjęciach widać skrzydło które jest wzmocnione prętami węglowymi. Powierzchnie sterowe oraz klapy są wzmocnione również węglami ponieważ bez nich są zbyt wiotkie.

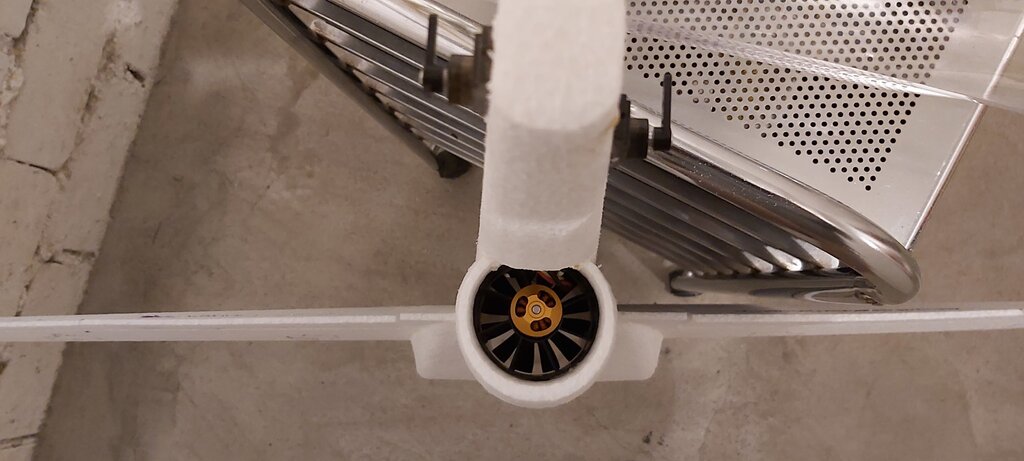

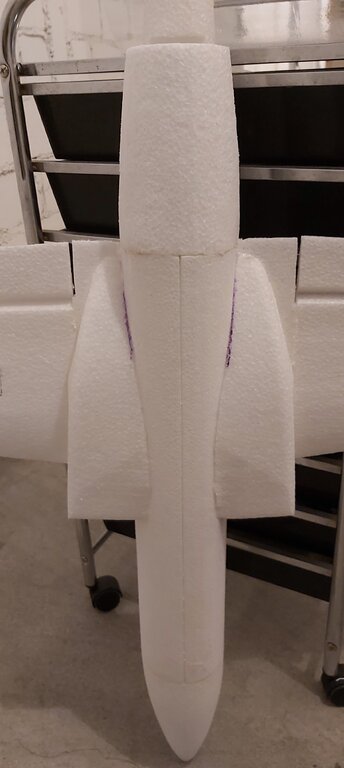

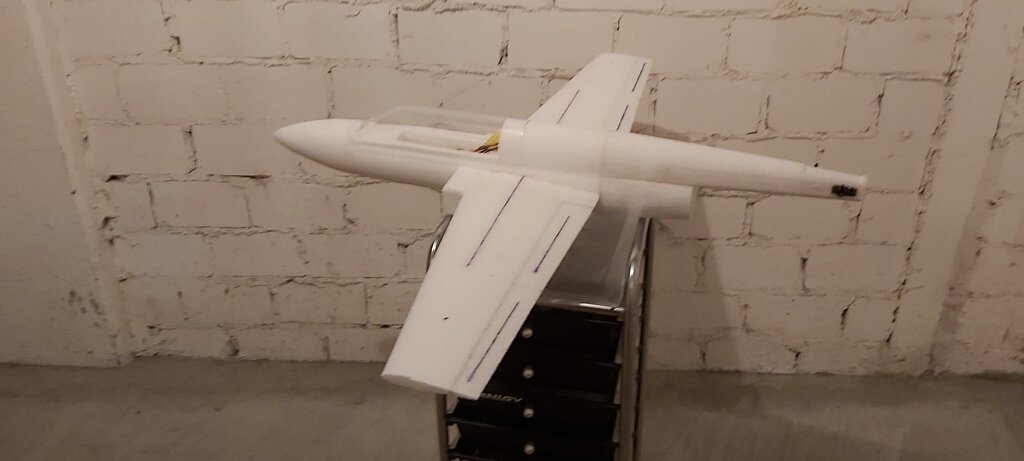

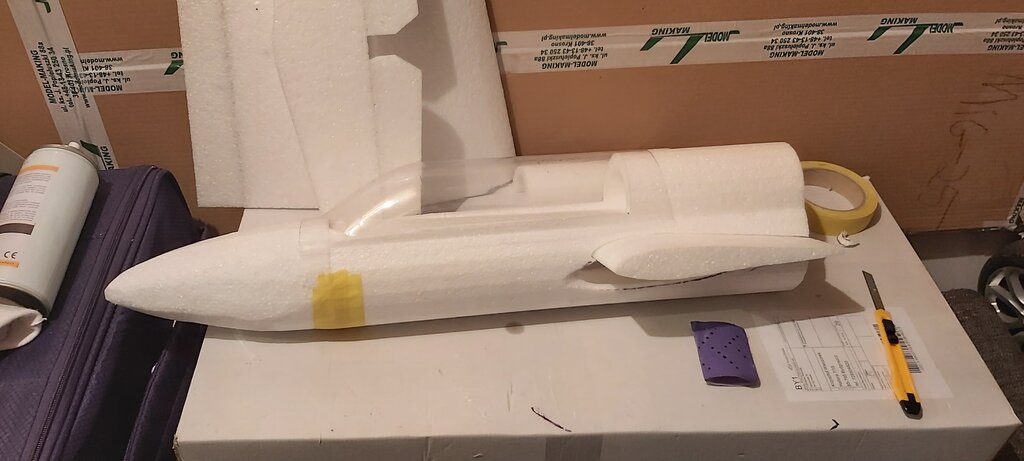

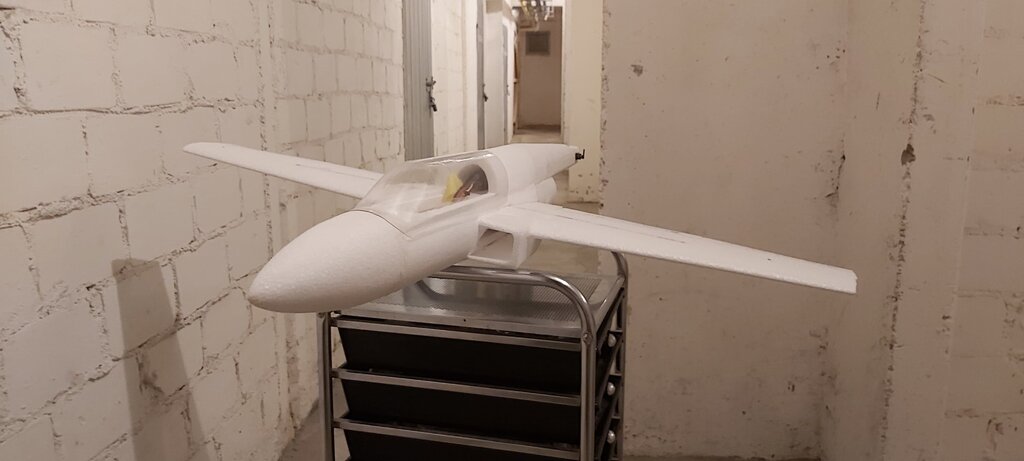

Tutaj widać już połączony kadłub z skrzydłem oraz z założoną kabiną na próbę. Jest ona dołączona do zestawu. Jest również zdjęcie pokazuję zamontowany i wklejony już EDF. Na jednym z zdjęć widać również wklejone wloty powietrza. Są one odpowiednio zagięte i wklejone. W środku są wykonane dziury dzięki czemu powietrze przechodzi z wlotów do wnętrza kadłuba a następnie do EDF.

Są one widoczne dobrze na poniższych zdjęciach.

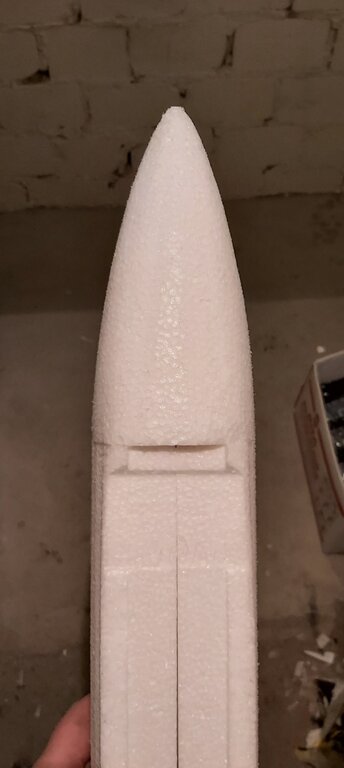

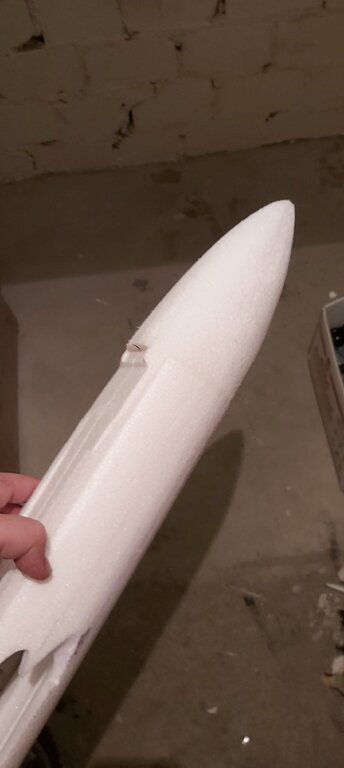

Teraz widać kabinę oraz jej wnętrze. Przód przychodzi w formie kanciastej. Należy go obrobić na okrągło tak jak poniższych zdjęciach. Można to zrobić papierem ściernym przechodząc do co raz mniejszego ziarna lub za pomocą żelazka. Jak kto woli. Kolega tutaj wykonał dziób za pomocą papieru ściernego co dało bardzo dobry efekt. Mieści się tam dosyć sporo. Sam osobiście latam na pakiecie 4s 4500mah więc każdy w dół zmieści się z pewnością.

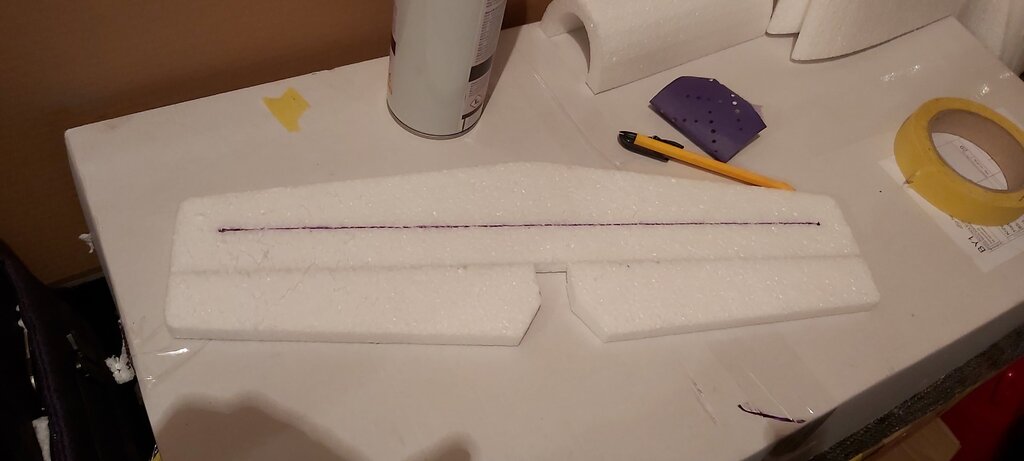

Tutaj widzimy za to statecznik poziomy który należy wzmocnić węglem.

Jak narazie to tyle. Jeśli będzie potrzebna jakaś korekta i edycja to napewno zostanie wprowadzona.

[majula7]

Kto wycina taką ładną TS-11?

[Jarek1925]

1 godzinę temu, majula7 napisał:

Kto wycina taką ładną TS-11?

Marek Rokowski

NaPolskimNiebie.pl

https://www.napolskimniebie.pl/pl/p/TS-11-ISKRA/262

[lukaszjb]

Na stronie producenta jest podany edf 80? Jest to błąd, czy coś przerabiałeś by wszedł 70?

Wysłane z mojego SM-A202F przy użyciu Tapatalka

[Jarek1925]

16 godzin temu, lukaszjb napisał:

Na stronie producenta jest podany edf 80? Jest to błąd, czy coś przerabiałeś by wszedł 70?

Wysłane z mojego SM-A202F przy użyciu Tapatalka


Musiałbym się dowiedzieć dokładnie ponieważ moja jak i kolegi której to zdjęcia prezentuję jest pod 70mm EDF.

[Jarek1925]

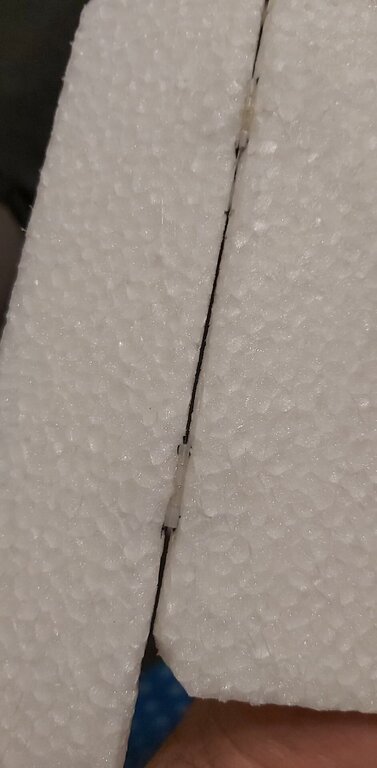

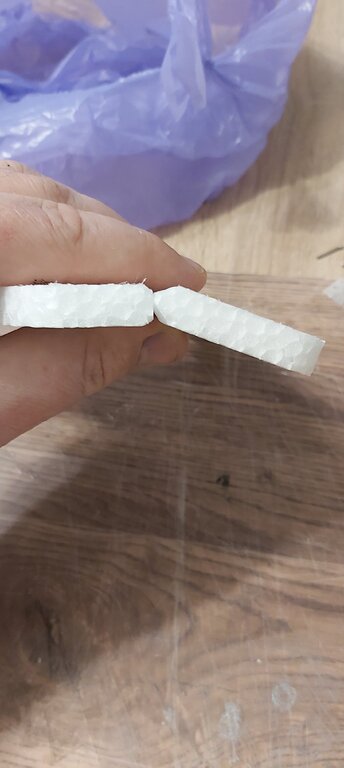

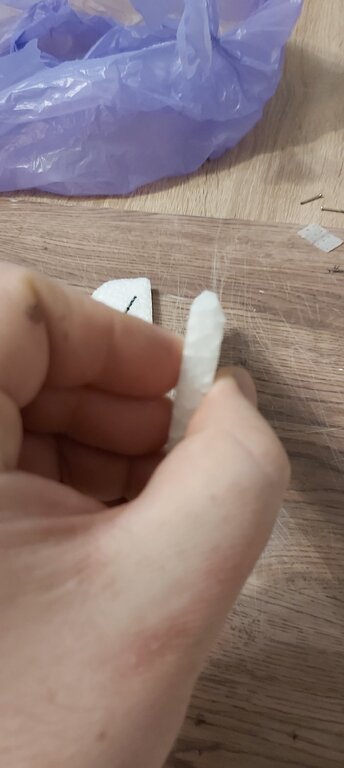

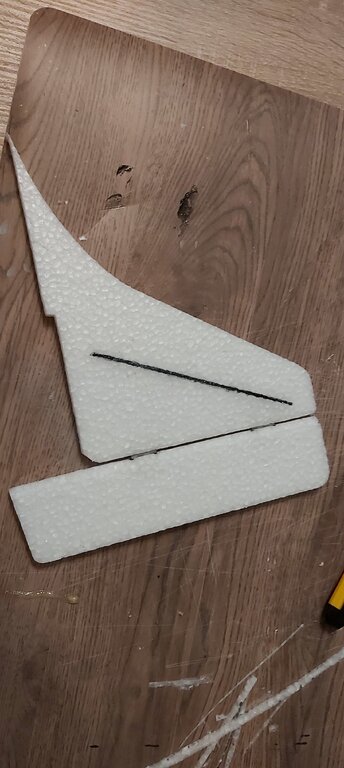

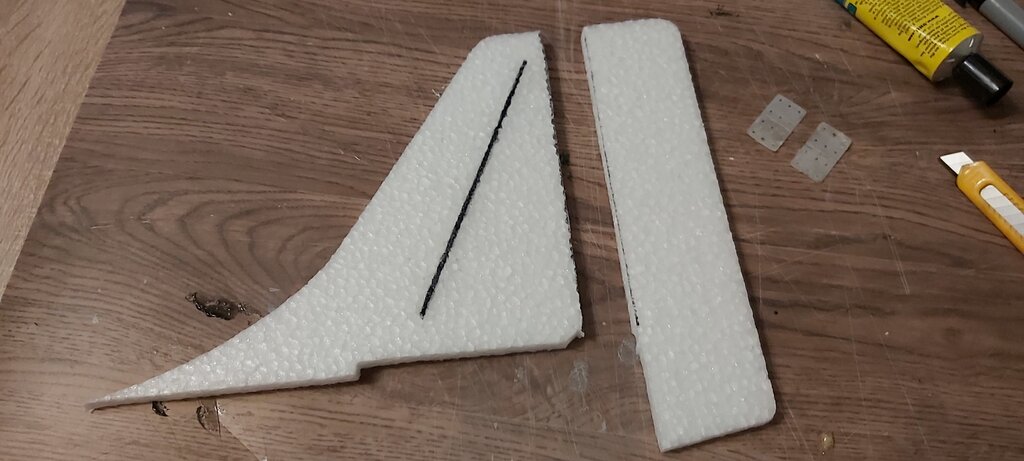

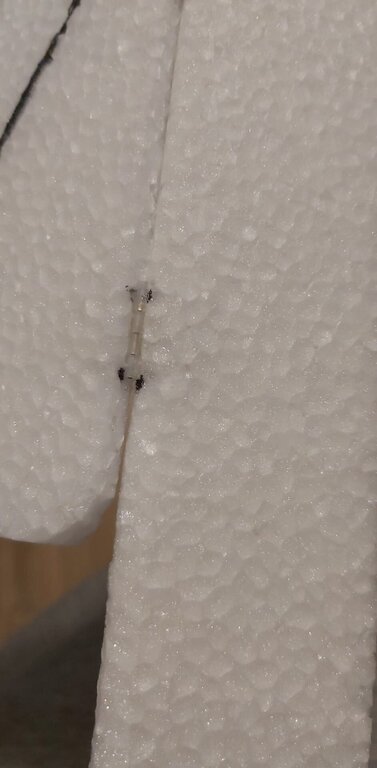

Kontynuujemy relację. Kolega wykonał ster wysokości. Wkleił wzmocnienia węglowe oraz wykonał bardzo profesjonalnie ster kierunku. Sam użyłem lutownicy i wypaliłem rowek ale tutaj mamy porządnie i czysto wklejone zawiasy które bardzo ładnie pracują.
